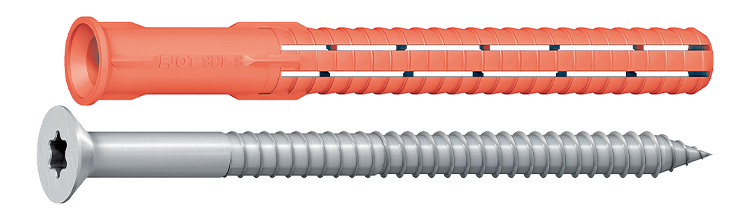

Facadedybel SDF-S-10

Forsænket hoved og forsænket plug

Til fastgørelse af træ og metal. leveres med forsænket hoved og sekskantet hoved.

Lang ekspansionszone giver gode udtræksværdier. Fungerer fantastisk til applikationer som monteringsbeslag, skinner, facadesystemer og mere.

Materiale: Stål
Miljø: For Indendørs brug
Egenskaber: Forsænket hoved og forsænket plug
Korrosivitetsklasse
Materiale, Beton
ETA-vurderet
Miljøvurdering EPD
Materiale, Letbeton
entityproperties.propertynames.ep_prod_icons.p-00129

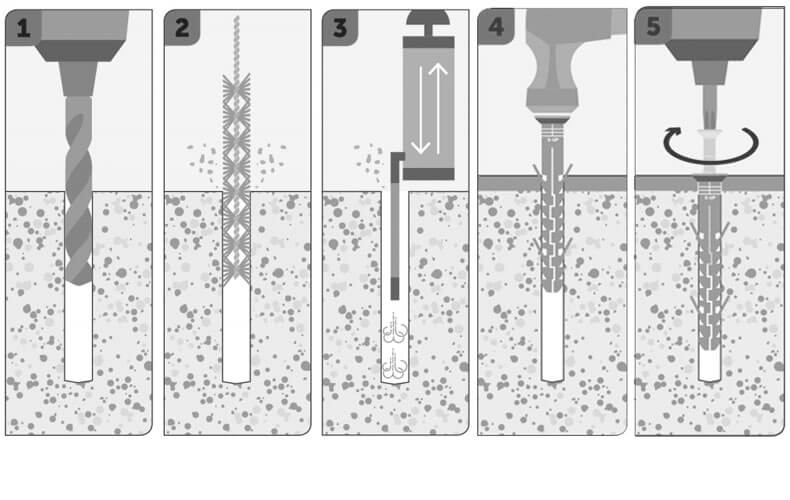

Monteringsvejledning

Monteringsvejledning product.sketchpicture.titletext

Anvendelsesområde

Velegnet til montering af beslag, skinner, porte, facadesystemer med mere.

Dokument

Produktblad

Facadedybel SDF-S-10.pdf
Art. Nr. Dimension Bor Ø, mm Længde, L, mm Bit type Min. boredybde, h1, mm Antal
8510080420 10x80 10 80 TX40 80 100

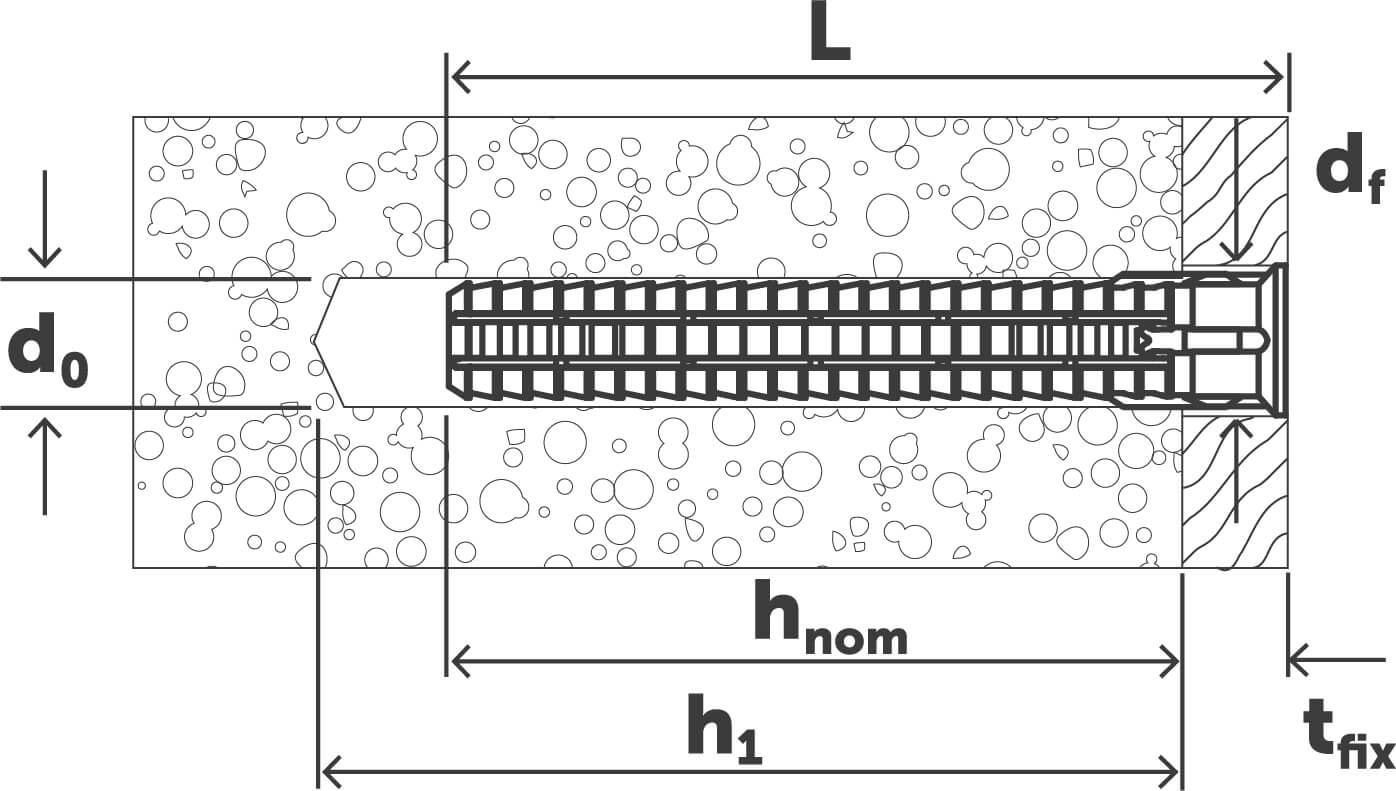

Installasjonsparametere
Art. Nr.
8510080420
Dimension
10x80
Bor Ø, mm
10
Længde, L, mm
80
Bit type
TX40
Min. boredybde, h1, mm
80
Max samling, tfix, mm
10
Min. sættedybde, hnom, mm
70
Afstandshul Ø, df, mm
10,5
Bemærk udvindingsværdi Beton C20/25, kN
2,5
Bemærk udvindingsværdi Letbeton AAC 4,0, kN
1,25
Bemærk udvindingsværdi Flise, kN
1,6
Bemærk udtræksværdi Perforeret mursten, kN
0,8
Materiale
Stål
Korrosivitetsklasse
C1
ETA/DoP
EJOT 2-003-100305-2017, ETA-10/0305
Antal
100
Betegnelse
Facadeplug SDF-S-10HX80 FZB
EAN
4061245019864
Billede af Facadeplug SDF-S-10HX80 FZB
Download billede
Art.nr. PDF
8510100420 10x100 10 100 TX40 80 50
Installasjonsparametere
Art. Nr.
8510100420
Dimension
10x100
Bor Ø, mm
10
Længde, L, mm
100
Bit type
TX40
Min. boredybde, h1, mm
80
Max samling, tfix, mm
30
Min. sættedybde, hnom, mm
70
Afstandshul Ø, df, mm
10,5
Bemærk udvindingsværdi Beton C20/25, kN
2,5
Bemærk udvindingsværdi Letbeton AAC 4,0, kN
1,25
Bemærk udvindingsværdi Flise, kN
1,6
Bemærk udtræksværdi Perforeret mursten, kN
0,8
Materiale
Stål
Korrosivitetsklasse
C1
ETA/DoP
EJOT 2-003-100305-2017, ETA-10/0305
Antal
50
Betegnelse
Facadeplug SDF-S-10HX100 FZB
EAN
4061245019840
Billede af Facadeplug SDF-S-10HX100 FZB
Download billede
Art.nr. PDF
8510120420 10x120 10 120 TX40 80 50
Installasjonsparametere
Art. Nr.
8510120420
Dimension
10x120
Bor Ø, mm
10
Længde, L, mm
120
Bit type
TX40
Min. boredybde, h1, mm
80
Max samling, tfix, mm
50
Min. sættedybde, hnom, mm
70
Afstandshul Ø, df, mm
10,5
Bemærk udvindingsværdi Beton C20/25, kN
2,5
Bemærk udvindingsværdi Letbeton AAC 4,0, kN
1,25
Bemærk udvindingsværdi Flise, kN
1,6
Bemærk udtræksværdi Perforeret mursten, kN
0,8
Materiale
Stål
Korrosivitetsklasse
C1
ETA/DoP
EJOT 2-003-100305-2017, ETA-10/0305
Antal
50
Betegnelse
Facadeplug SDF-S-10HX120 FZB
EAN
4061245019826
Billede af Facadeplug SDF-S-10HX120 FZB
Download billede
Art.nr. PDF
8510140420 10x140 10 140 TX40 80 50
Installasjonsparametere
Art. Nr.
8510140420
Dimension
10x140
Bor Ø, mm
10
Længde, L, mm
140
Bit type
TX40
Min. boredybde, h1, mm
80
Max samling, tfix, mm
70
Min. sættedybde, hnom, mm
70
Afstandshul Ø, df, mm
10,5
Bemærk udvindingsværdi Beton C20/25, kN
2,5
Bemærk udvindingsværdi Letbeton AAC 4,0, kN
1,25
Bemærk udvindingsværdi Flise, kN
1,6
Bemærk udtræksværdi Perforeret mursten, kN
0,8
Materiale
Stål
Korrosivitetsklasse
C1
ETA/DoP
EJOT 2-003-100305-2017, ETA-10/0305
Antal
50
Betegnelse
Facadeplug SDF-S-10HX140 FZB
EAN
4061245019802
Billede af Facadeplug SDF-S-10HX140 FZB
Download billede
Art.nr. PDF
8510160420 10x160 10 160 TX40 80 50
Installasjonsparametere
Art. Nr.
8510160420
Dimension
10x160
Bor Ø, mm
10
Længde, L, mm
160
Bit type
TX40
Min. boredybde, h1, mm
80
Max samling, tfix, mm
90
Min. sættedybde, hnom, mm
70
Afstandshul Ø, df, mm
10,5
Bemærk udvindingsværdi Beton C20/25, kN
2,5
Bemærk udvindingsværdi Letbeton AAC 4,0, kN
1,25
Bemærk udvindingsværdi Flise, kN
1,6
Bemærk udtræksværdi Perforeret mursten, kN
0,8
Materiale
Stål
Korrosivitetsklasse
C1
ETA/DoP
EJOT 2-003-100305-2017, ETA-10/0305
Antal
50
Betegnelse
Facadeplug SDF-S-10HX160 FZB
EAN
4061245019789
Billede af Facadeplug SDF-S-10HX160 FZB
Download billede
Art.nr. PDF
8510180420 10x180 10 180 TX40 80 50
Installasjonsparametere
Art. Nr.
8510180420
Dimension
10x180
Bor Ø, mm
10
Længde, L, mm
180
Bit type
TX40
Min. boredybde, h1, mm
80
Max samling, tfix, mm
110
Min. sættedybde, hnom, mm
70
Afstandshul Ø, df, mm
10,5
Bemærk udvindingsværdi Beton C20/25, kN
2,5
Bemærk udvindingsværdi Letbeton AAC 4,0, kN
1,25
Bemærk udvindingsværdi Flise, kN
1,6
Bemærk udtræksværdi Perforeret mursten, kN
0,8
Materiale
Stål
Korrosivitetsklasse
C1
ETA/DoP
EJOT 2-003-100305-2017, ETA-10/0305
Antal
50
Betegnelse
Facadeplug SDF-S-10HX180 FZB
EAN
4061245019765
Billede af Facadeplug SDF-S-10HX180 FZB
Download billede
Art.nr. PDF
8510200420 10x200 10 200 TX40 80 50
Installasjonsparametere
Art. Nr.
8510200420
Dimension
10x200
Bor Ø, mm
10
Længde, L, mm
200
Bit type
TX40
Min. boredybde, h1, mm
80
Max samling, tfix, mm
130
Min. sættedybde, hnom, mm
70
Afstandshul Ø, df, mm
10,5
Bemærk udvindingsværdi Beton C20/25, kN
2,5
Bemærk udvindingsværdi Letbeton AAC 4,0, kN
1,25
Bemærk udvindingsværdi Flise, kN
1,6
Bemærk udtræksværdi Perforeret mursten, kN
0,8
Materiale
Stål
Korrosivitetsklasse
C1
ETA/DoP
EJOT 2-003-100305-2017, ETA-10/0305
Antal
50
Betegnelse
Facadeplug SDF-S-10HX200 FZB
EAN
4061245019741
Billede af Facadeplug SDF-S-10HX200 FZB
Download billede
Art.nr. PDF
8510220420 10x220 10 220 TX40 80 50
Installasjonsparametere
Art. Nr.
8510220420
Dimension
10x220
Bor Ø, mm
10
Længde, L, mm
220
Bit type
TX40
Min. boredybde, h1, mm
80
Max samling, tfix, mm
150
Min. sættedybde, hnom, mm
70
Afstandshul Ø, df, mm
10,5
Bemærk udvindingsværdi Beton C20/25, kN
2,5
Bemærk udvindingsværdi Letbeton AAC 4,0, kN
1,25
Bemærk udvindingsværdi Flise, kN
1,6
Bemærk udtræksværdi Perforeret mursten, kN
0,8
Materiale
Stål
Korrosivitetsklasse
C1
ETA/DoP
EJOT 2-003-100305-2017, ETA-10/0305
Antal
50
Betegnelse
Facadeplug SDF-S-10HX220 FZB
EAN
4061245019727
Billede af Facadeplug SDF-S-10HX220 FZB
Download billede
Art.nr. PDF
8510240420 10x240 10 240 TX40 80 50
Installasjonsparametere
Art. Nr.
8510240420
Dimension
10x240
Bor Ø, mm
10
Længde, L, mm
240
Bit type
TX40
Min. boredybde, h1, mm
80
Max samling, tfix, mm
170
Min. sættedybde, hnom, mm
70
Afstandshul Ø, df, mm
10,5
Bemærk udvindingsværdi Beton C20/25, kN
2,5
Bemærk udvindingsværdi Letbeton AAC 4,0, kN
1,25
Bemærk udvindingsværdi Flise, kN
1,6
Bemærk udtræksværdi Perforeret mursten, kN
0,8
Materiale
Stål
Korrosivitetsklasse
C1
ETA/DoP
EJOT 2-003-100305-2017, ETA-10/0305
Antal
50
Betegnelse
Facadeplug SDF-S-10HX240 FZB
EAN
4061245019703
Billede af Facadeplug SDF-S-10HX240 FZB
Download billede
Art.nr. PDF
8510260420 10x260 10 260 TX40 80 50
Installasjonsparametere
Art. Nr.
8510260420
Dimension
10x260
Bor Ø, mm
10
Længde, L, mm
260
Bit type
TX40
Min. boredybde, h1, mm
80
Max samling, tfix, mm
190
Min. sættedybde, hnom, mm
70
Afstandshul Ø, df, mm
10,5
Bemærk udvindingsværdi Beton C20/25, kN
2,5
Bemærk udvindingsværdi Letbeton AAC 4,0, kN
1,25
Bemærk udvindingsværdi Flise, kN
1,6
Bemærk udtræksværdi Perforeret mursten, kN
0,8
Materiale
Stål
Korrosivitetsklasse
C1
ETA/DoP
EJOT 2-003-100305-2017, ETA-10/0305
Antal
50
Betegnelse
Facadeplug SDF-S-10HX260 FZB
EAN
4061245019680
Billede af Facadeplug SDF-S-10HX260 FZB
Download billede
Art.nr. PDF
8510280420 10x280 10 280 TX40 80 50
Installasjonsparametere
Art. Nr.
8510280420
Dimension
10x280
Bor Ø, mm
10
Længde, L, mm
280
Bit type
TX40
Min. boredybde, h1, mm
80
Max samling, tfix, mm
210
Min. sættedybde, hnom, mm
70
Afstandshul Ø, df, mm
10,5
Bemærk udvindingsværdi Beton C20/25, kN
2,5
Bemærk udvindingsværdi Letbeton AAC 4,0, kN
1,25
Bemærk udvindingsværdi Flise, kN
1,6
Bemærk udtræksværdi Perforeret mursten, kN
0,8
Materiale
Stål
Korrosivitetsklasse
C1
ETA/DoP
EJOT 2-003-100305-2017, ETA-10/0305
Antal
50
Betegnelse
Facadeplug SDF-S-10HX280 FZB
EAN
4061245019666
Billede af Facadeplug SDF-S-10HX280 FZB
Download billede
Art.nr. PDF
8510300420 10x300 10 300 TX40 80 50
Installasjonsparametere
Art. Nr.
8510300420
Dimension
10x300
Bor Ø, mm
10
Længde, L, mm
300
Bit type
TX40
Min. boredybde, h1, mm
80
Max samling, tfix, mm
230
Min. sættedybde, hnom, mm
70
Afstandshul Ø, df, mm
10,5
Bemærk udvindingsværdi Beton C20/25, kN
2,5
Bemærk udvindingsværdi Letbeton AAC 4,0, kN
1,25
Bemærk udvindingsværdi Flise, kN
1,6
Bemærk udtræksværdi Perforeret mursten, kN
0,8
Materiale
Stål
Korrosivitetsklasse
C1
ETA/DoP
EJOT 2-003-100305-2017, ETA-10/0305
Antal
50
Betegnelse
Facadeplug SDF-S-10HX300 FZB
EAN
4061245019659
Billede af Facadeplug SDF-S-10HX300 FZB
Download billede
