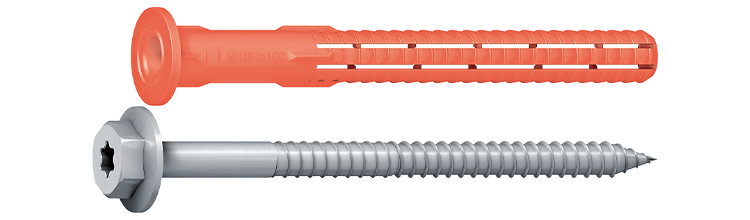

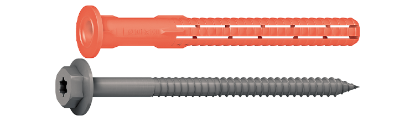

Facadedybel SDF-KB-10

Sekskanthoved og plug med krave

Til fastgørelse af træ og metal. leveres med forsænket hoved og sekskantet hoved.

Lang ekspansionszone giver gode udtræksværdier. Fungerer fantastisk til applikationer som monteringsbeslag, skinner, facadesystemer og mere.

Materiale: Stål/Polyamid

Overfladebehandling: Elforzinket

Miljø: For indendørs brug

Egenskaber: Sekskantet hoved og dybel med krave

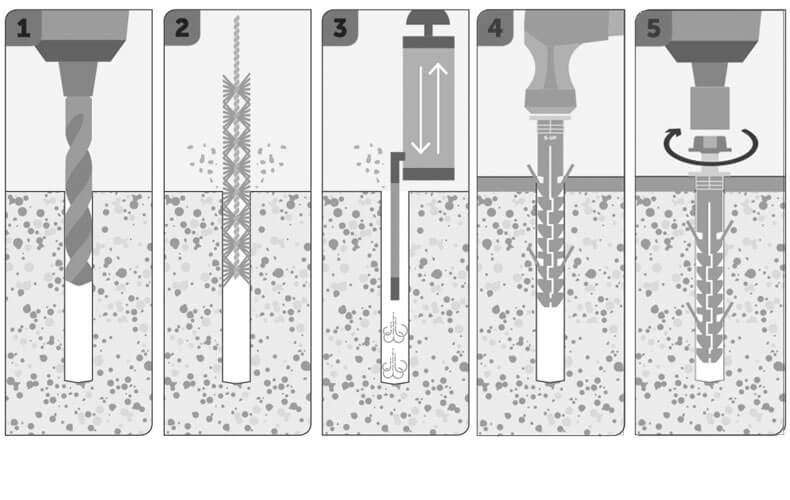

Monteringsvejledning

1) Bor hul i pluggens diameter 2) Før facadepluggen med skrue gennem den monterede detalje ind i underlaget, bank den ned med en hammer, indtil pluggen ligger an mod detaljen 3) Skru skruen ned, indtil detaljen sidder fast 4) Pluggen udvider sig ved indskruning (OBS: i materialer med svag overflade må skruen ikke overspændes)

Anvendelsesområde

Velegnet til montering af beslag, skinner, porte, facadesystemer med mere.

Dokument

ETA-10_0305

PDS-SDF-KB-10

EPD-rear-ventilated-curtain-wall-facades

Assembly instructions (EN)

DOP 2-001-100305-202201

Produktblad

Facadedybel SDF-KB-10.pdf

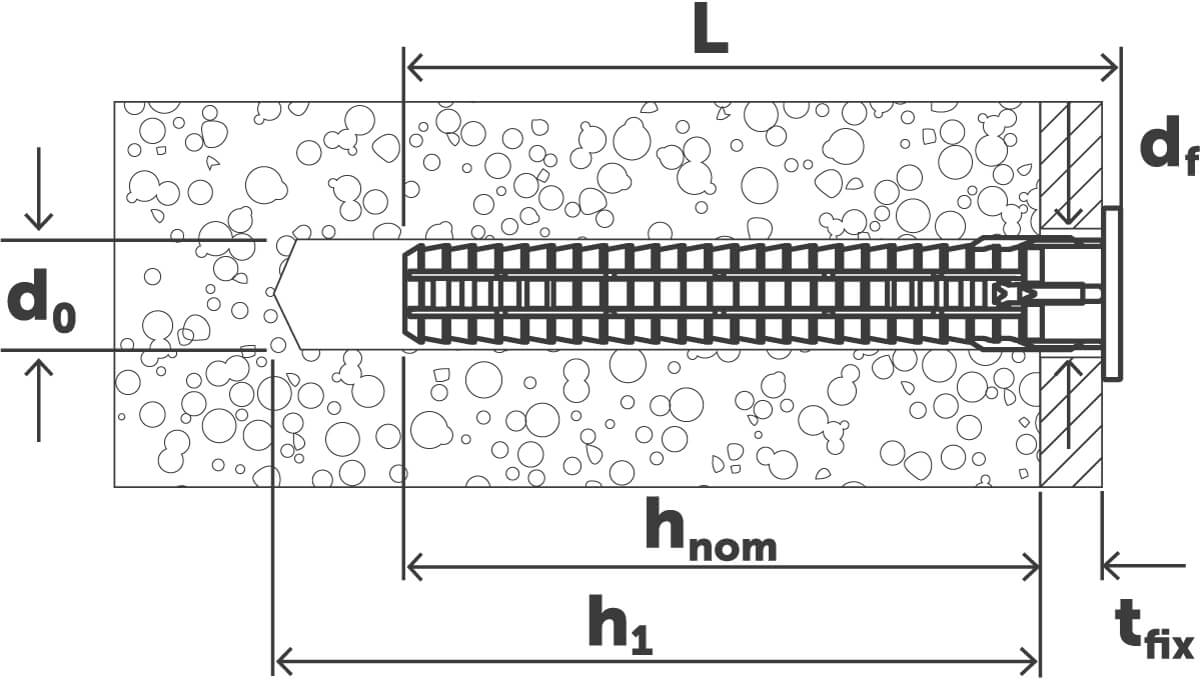

	Art. Nr.	Dimension	BorØ, mm	Maks montering, tfix, mm	Længde, L, mm	Min. boredybde, h1, mm	Antal
▼	8513080420	10x80	10	10	80,0	80	100
Tekniske data	Art. Nr. 8513080420 Dimension 10x80 BorØ, mm 10 Maks montering, tfix, mm 10 Længde, L, mm 80,0 Min. boredybde, h1, mm 80 Min. monteringsdybde, hnom, mm 70 Afstandshul Ø, df, mm 10,5 Anb. træklast beton C20/25, kN 2,50 Anb. træklast letbeton AAC 4,0 1,25 Anb. træklast tegl , kN 1,60 Anb. Træklast hultegl 0,80 ETA/DoP DOP 2-001-100305-202201, ETA-10/0305 Materiale Stål/Polyamid Korrosionsklasse C1 Overfladebehandling Elforzinket Db-nr 2423218 Antal 100 Betegnelse Facadedybel SDF-KB-10HX80 FZB EAN 4061245019642	Download billede Art.nr. PDF Del via e-mail
▼	8513100420	10x100	10	30	100,0	80	50
Tekniske data	Art. Nr. 8513100420 Dimension 10x100 BorØ, mm 10 Maks montering, tfix, mm 30 Længde, L, mm 100,0 Min. boredybde, h1, mm 80 Min. monteringsdybde, hnom, mm 70 Afstandshul Ø, df, mm 10,5 Anb. træklast beton C20/25, kN 2,50 Anb. træklast letbeton AAC 4,0 1,25 Anb. træklast tegl , kN 1,60 Anb. Træklast hultegl 0,80 ETA/DoP DOP 2-001-100305-202201, ETA-10/0305 Materiale Stål/Polyamid Korrosionsklasse C1 Overfladebehandling Elforzinket Db-nr 2423219 Antal 50 Betegnelse Facadedybel SDF-KB-10HX100 FZB EAN 4061245019611	Download billede Art.nr. PDF Del via e-mail
▼	8513120420	10x120	10	50	120,0	80	50
Tekniske data	Art. Nr. 8513120420 Dimension 10x120 BorØ, mm 10 Maks montering, tfix, mm 50 Længde, L, mm 120,0 Min. boredybde, h1, mm 80 Min. monteringsdybde, hnom, mm 70 Afstandshul Ø, df, mm 10,5 Anb. træklast beton C20/25, kN 2,50 Anb. træklast letbeton AAC 4,0 1,25 Anb. træklast tegl , kN 1,60 Anb. Træklast hultegl 0,80 ETA/DoP DOP 2-001-100305-202201, ETA-10/0305 Materiale Stål/Polyamid Korrosionsklasse C1 Overfladebehandling Elforzinket Db-nr 2423220 Antal 50 Betegnelse Facadedybel SDF-KB-10HX120 FZB EAN 4061245019581	Download billede Art.nr. PDF Del via e-mail
▼	8513140420	10x140	10	70	140,0	80	50
Tekniske data	Art. Nr. 8513140420 Dimension 10x140 BorØ, mm 10 Maks montering, tfix, mm 70 Længde, L, mm 140,0 Min. boredybde, h1, mm 80 Min. monteringsdybde, hnom, mm 70 Afstandshul Ø, df, mm 10,5 Anb. træklast beton C20/25, kN 2,50 Anb. træklast letbeton AAC 4,0 1,25 Anb. træklast tegl , kN 1,60 Anb. Træklast hultegl 0,80 ETA/DoP DOP 2-001-100305-202201, ETA-10/0305 Materiale Stål/Polyamid Korrosionsklasse C1 Overfladebehandling Elforzinket Db-nr 2423221 Antal 50 Betegnelse Facadedybel SDF-KB-10HX140 FZB EAN 4061245019567	Download billede Art.nr. PDF Del via e-mail
▼	8513160420	10x160	10	90	160,0	80	50
Tekniske data	Art. Nr. 8513160420 Dimension 10x160 BorØ, mm 10 Maks montering, tfix, mm 90 Længde, L, mm 160,0 Min. boredybde, h1, mm 80 Min. monteringsdybde, hnom, mm 70 Afstandshul Ø, df, mm 10,5 Anb. træklast beton C20/25, kN 2,50 Anb. træklast letbeton AAC 4,0 1,25 Anb. træklast tegl , kN 1,60 Anb. Træklast hultegl 0,80 ETA/DoP DOP 2-001-100305-202201, ETA-10/0305 Materiale Stål/Polyamid Korrosionsklasse C1 Overfladebehandling Elforzinket Db-nr 2423222 Antal 50 Betegnelse Facadedybel SDF-KB-10HX160 FZB EAN 4061245019543	Download billede Art.nr. PDF Del via e-mail
▼	8513180420	10x180	10	110	180,0	80	50
Tekniske data	Art. Nr. 8513180420 Dimension 10x180 BorØ, mm 10 Maks montering, tfix, mm 110 Længde, L, mm 180,0 Min. boredybde, h1, mm 80 Min. monteringsdybde, hnom, mm 70 Afstandshul Ø, df, mm 10,5 Anb. træklast beton C20/25, kN 2,50 Anb. træklast letbeton AAC 4,0 1,25 Anb. træklast tegl , kN 1,60 Anb. Træklast hultegl 0,80 ETA/DoP DOP 2-001-100305-202201, ETA-10/0305 Materiale Stål/Polyamid Korrosionsklasse C1 Overfladebehandling Elforzinket Db-nr 2423215 Antal 50 Betegnelse Facadedybel SDF-KB-10HX180 FZB EAN 4061245019529	Download billede Art.nr. PDF Del via e-mail
▼	8513200420	10x200	10	130	200,0	80	50
Tekniske data	Art. Nr. 8513200420 Dimension 10x200 BorØ, mm 10 Maks montering, tfix, mm 130 Længde, L, mm 200,0 Min. boredybde, h1, mm 80 Min. monteringsdybde, hnom, mm 70 Afstandshul Ø, df, mm 10,5 Anb. træklast beton C20/25, kN 2,50 Anb. træklast letbeton AAC 4,0 1,25 Anb. træklast tegl , kN 1,60 Anb. Træklast hultegl 0,80 ETA/DoP DOP 2-001-100305-202201, ETA-10/0305 Materiale Stål/Polyamid Korrosionsklasse C1 Overfladebehandling Elforzinket Db-nr 2423216 Antal 50 Betegnelse Facadedybel SDF-KB-10HX200 FZB EAN 4061245019505	Download billede Art.nr. PDF Del via e-mail
▼	8513220420	10x220	10	150	220,0	80	50
Tekniske data	Art. Nr. 8513220420 Dimension 10x220 BorØ, mm 10 Maks montering, tfix, mm 150 Længde, L, mm 220,0 Min. boredybde, h1, mm 80 Min. monteringsdybde, hnom, mm 70 Afstandshul Ø, df, mm 10,5 Anb. træklast beton C20/25, kN 2,50 Anb. træklast letbeton AAC 4,0 1,25 Anb. træklast tegl , kN 1,60 Anb. Træklast hultegl 0,80 ETA/DoP DOP 2-001-100305-202201, ETA-10/0305 Materiale Stål/Polyamid Korrosionsklasse C1 Overfladebehandling Elforzinket Db-nr 2423217 Antal 50 Betegnelse Facadedybel SDF-KB-10HX220 FZB EAN 4061245019482	Download billede Art.nr. PDF Del via e-mail
