Facadedybel SDF-S-10 A4

Forsænket hoved og forsænket plug, rustfri A4

Til fastgørelse af træ og metal. leveres med forsænket hoved og sekskantet hoved.

Lang ekspansionszone giver gode udtræksværdier. Fungerer fantastisk til applikationer som monteringsbeslag, skinner, facadesystemer og mere.

Materiale: Rustfrit stål A4 /Polyamid

Miljø: For udendørs brug

Egenskaber: Undersænket hoved og undersænket dybel

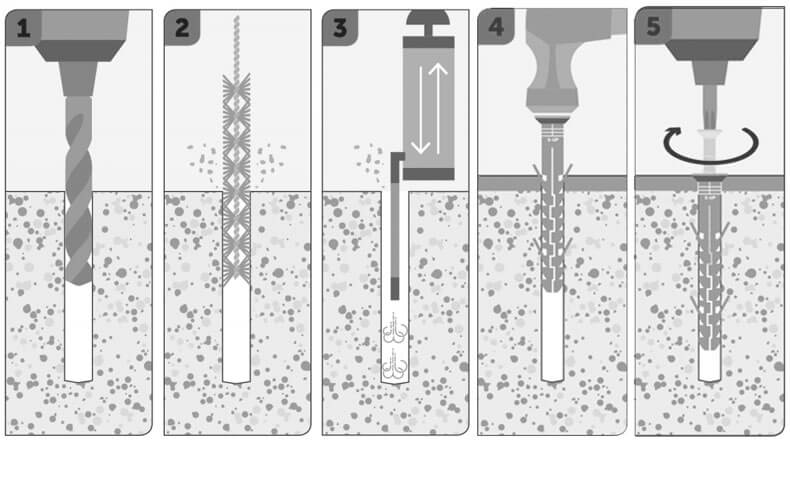

Monteringsvejledning

1) Bor hul i pluggens diameter 2) Før facadepluggen med skrue gennem den monterede detalje ind i underlaget, bank den ned med en hammer, indtil pluggen ligger an mod detaljen 3) Skru skruen ned, indtil detaljen sidder fast 4) Pluggen udvider sig ved indskruning (OBS: i materialer med svag overflade må skruen ikke overspændes)

Anvendelsesområde

Velegnet til montering af beslag, skinner, porte, facadesystemer med mere.

Dokument

ETA-10_0305

PDS-SDF-S-10 (EN)

EPD-rear-ventilated-curtain-wall-facades

Assembly instructions (EN)

ETA-07_0013

DoP-3-020-070013-2022_02

EPD-fastening-systems-for-rear-ventilated-curtain-wall-facades

DOP 2-001-100305-202201

Produktblad

Facadedybel SDF-S-10 A4.pdf

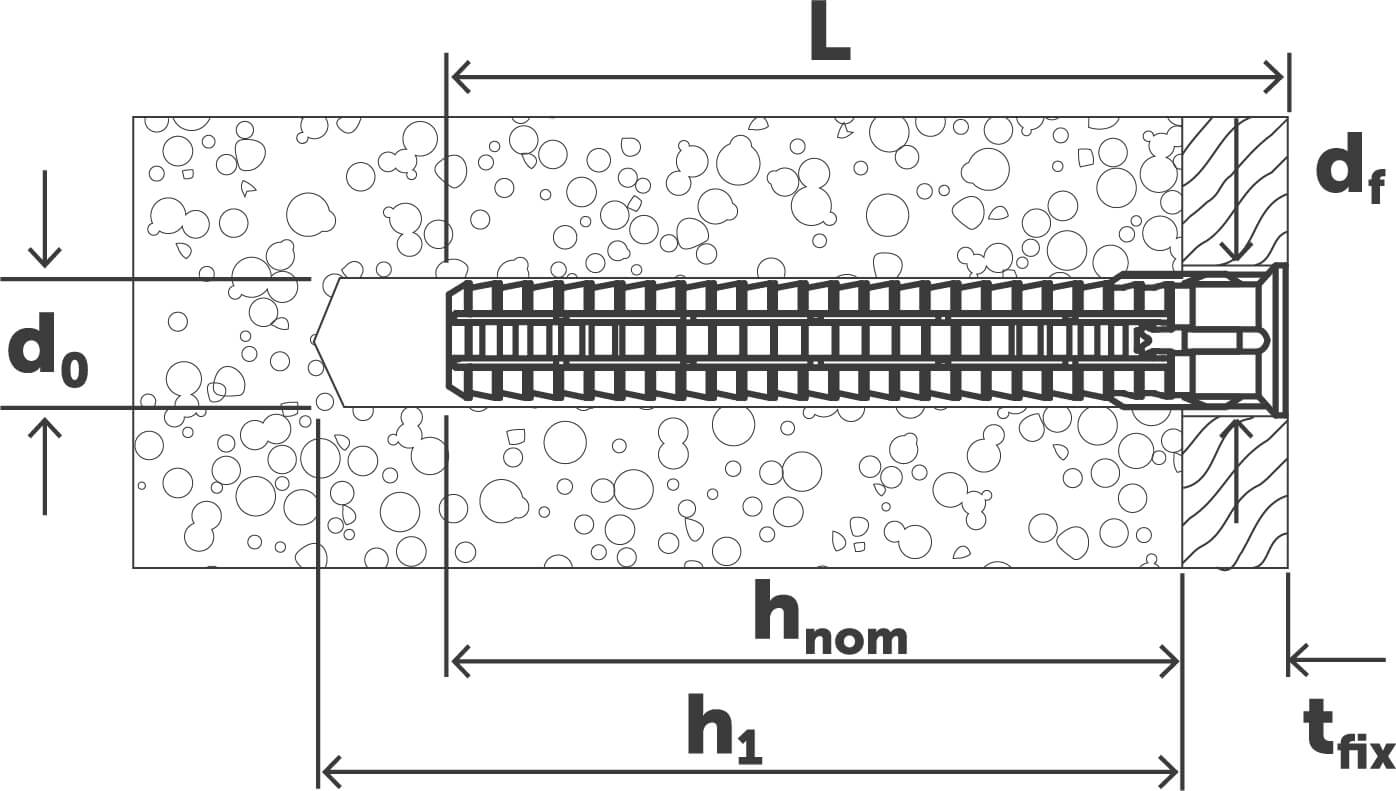

	Art. Nr.	Dimension	BorØ, mm	Maks montering, tfix, mm	Længde, L, mm	Min. boredybde, h1, mm	Antal
▼	8510080620	10x80	10	10	80	80	100
Tekniske data	Art. Nr. 8510080620 Dimension 10x80 BorØ, mm 10 Maks montering, tfix, mm 10 Længde, L, mm 80 Min. boredybde, h1, mm 80 Min. monteringsdybde, hnom, mm 70 Afstandshul Ø, df, mm 10,5 Anb. træklast beton C20/25, kN 2,50 Anb. træklast letbeton AAC 4,0 1,25 Anb. træklast tegl , kN 1,60 Anb. Træklast hultegl 0,80 ETA/DoP DOP 3-020-070013-202202, ETA-07/0013, DOP 2-001-100305-202201, ETA-10/0305 Bit type TX40 Materiale Rustfrit stål A4 /Polyamid Korrosionsklasse C5 Db-nr 2423230 Antal 100 Betegnelse Facadedybel SDF-S-10HX80 A4 EAN 4061245019857	Download billede Art.nr. PDF Del via e-mail
▼	8510100620	10x100	10	30	100	80	50
Tekniske data	Art. Nr. 8510100620 Dimension 10x100 BorØ, mm 10 Maks montering, tfix, mm 30 Længde, L, mm 100 Min. boredybde, h1, mm 80 Min. monteringsdybde, hnom, mm 70 Afstandshul Ø, df, mm 10,5 Anb. træklast beton C20/25, kN 2,50 Anb. træklast letbeton AAC 4,0 1,25 Anb. træklast tegl , kN 1,60 Anb. Træklast hultegl 0,80 ETA/DoP DOP 3-020-070013-202202, ETA-07/0013, DOP 2-001-100305-202201, ETA-10/0305 Bit type TX40 Materiale Rustfrit stål A4 /Polyamid Korrosionsklasse C5 Db-nr 2423231 Antal 50 Betegnelse Facadedybel SDF-S-10HX100 A4 EAN 4061245019833	Download billede Art.nr. PDF Del via e-mail
▼	8510120620	10x120	10	50	120	80	50
Tekniske data	Art. Nr. 8510120620 Dimension 10x120 BorØ, mm 10 Maks montering, tfix, mm 50 Længde, L, mm 120 Min. boredybde, h1, mm 80 Min. monteringsdybde, hnom, mm 70 Afstandshul Ø, df, mm 10,5 Anb. træklast beton C20/25, kN 2,50 Anb. træklast letbeton AAC 4,0 1,25 Anb. træklast tegl , kN 1,60 Anb. Træklast hultegl 0,80 ETA/DoP DOP 3-020-070013-202202, ETA-07/0013, DOP 2-001-100305-202201, ETA-10/0305 Bit type TX40 Materiale Rustfrit stål A4 /Polyamid Korrosionsklasse C5 Db-nr 2423232 Antal 50 Betegnelse Facadedybel SDF-S-10HX120 A4 EAN 4061245019819	Download billede Art.nr. PDF Del via e-mail
▼	8510140620	10x140	10	70	140	80	50
Tekniske data	Art. Nr. 8510140620 Dimension 10x140 BorØ, mm 10 Maks montering, tfix, mm 70 Længde, L, mm 140 Min. boredybde, h1, mm 80 Min. monteringsdybde, hnom, mm 70 Afstandshul Ø, df, mm 10,5 Anb. træklast beton C20/25, kN 2,50 Anb. træklast letbeton AAC 4,0 1,25 Anb. træklast tegl , kN 1,60 Anb. Træklast hultegl 0,80 ETA/DoP DOP 3-020-070013-202202, ETA-07/0013, DOP 2-001-100305-202201, ETA-10/0305 Bit type TX40 Materiale Rustfrit stål A4 /Polyamid Korrosionsklasse C5 Db-nr 2423233 Antal 50 Betegnelse Facadedybel SDF-S-10HX140 A4 EAN 4061245019796	Download billede Art.nr. PDF Del via e-mail
▼	8510160620	10x160	10	90	160	80	50
Tekniske data	Art. Nr. 8510160620 Dimension 10x160 BorØ, mm 10 Maks montering, tfix, mm 90 Længde, L, mm 160 Min. boredybde, h1, mm 80 Min. monteringsdybde, hnom, mm 70 Afstandshul Ø, df, mm 10,5 Anb. træklast beton C20/25, kN 2,50 Anb. træklast letbeton AAC 4,0 1,25 Anb. træklast tegl , kN 1,60 Anb. Træklast hultegl 0,80 ETA/DoP DOP 3-020-070013-202202, ETA-07/0013, DOP 2-001-100305-202201, ETA-10/0305 Bit type TX40 Materiale Rustfrit stål A4 /Polyamid Korrosionsklasse C5 Db-nr 2423234 Antal 50 Betegnelse Facadedybel SDF-S-10HX160 A4 EAN 4061245019772	Download billede Art.nr. PDF Del via e-mail
▼	8510180620	10x180	10	110	180	80	50
Tekniske data	Art. Nr. 8510180620 Dimension 10x180 BorØ, mm 10 Maks montering, tfix, mm 110 Længde, L, mm 180 Min. boredybde, h1, mm 80 Min. monteringsdybde, hnom, mm 70 Afstandshul Ø, df, mm 10,5 Anb. træklast beton C20/25, kN 2,50 Anb. træklast letbeton AAC 4,0 1,25 Anb. træklast tegl , kN 1,60 Anb. Træklast hultegl 0,80 ETA/DoP DOP 3-020-070013-202202, ETA-07/0013, DOP 2-001-100305-202201, ETA-10/0305 Bit type TX40 Materiale Rustfrit stål A4 /Polyamid Korrosionsklasse C5 Db-nr 2423223 Antal 50 Betegnelse Facadedybel SDF-S-10HX180 A4 EAN 4061245019758	Download billede Art.nr. PDF Del via e-mail
▼	8510200620	10x200	10	130	200	80	50
Tekniske data	Art. Nr. 8510200620 Dimension 10x200 BorØ, mm 10 Maks montering, tfix, mm 130 Længde, L, mm 200 Min. boredybde, h1, mm 80 Min. monteringsdybde, hnom, mm 70 Afstandshul Ø, df, mm 10,5 Anb. træklast beton C20/25, kN 2,50 Anb. træklast letbeton AAC 4,0 1,25 Anb. træklast tegl , kN 1,60 Anb. Træklast hultegl 0,80 ETA/DoP DOP 3-020-070013-202202, ETA-07/0013, DOP 2-001-100305-202201, ETA-10/0305 Bit type TX40 Materiale Rustfrit stål A4 /Polyamid Korrosionsklasse C5 Db-nr 2423224 Antal 50 Betegnelse Facadedybel SDF-S-10HX200 A4 EAN 4061245019734	Download billede Art.nr. PDF Del via e-mail
▼	8510220620	10x220	10	150	220	80	50
Tekniske data	Art. Nr. 8510220620 Dimension 10x220 BorØ, mm 10 Maks montering, tfix, mm 150 Længde, L, mm 220 Min. boredybde, h1, mm 80 Min. monteringsdybde, hnom, mm 70 Afstandshul Ø, df, mm 10,5 Anb. træklast beton C20/25, kN 2,50 Anb. træklast letbeton AAC 4,0 1,25 Anb. træklast tegl , kN 1,60 Anb. Træklast hultegl 0,80 ETA/DoP DOP 3-020-070013-202202, ETA-07/0013, DOP 2-001-100305-202201, ETA-10/0305 Bit type TX40 Materiale Rustfrit stål A4 /Polyamid Korrosionsklasse C5 Db-nr 2423225 Antal 50 Betegnelse Facadedybel SDF-S-10HX220 A4 EAN 4061245019710	Download billede Art.nr. PDF Del via e-mail
▼	8510240620	10x240	10	170	240	80	50
Tekniske data	Art. Nr. 8510240620 Dimension 10x240 BorØ, mm 10 Maks montering, tfix, mm 170 Længde, L, mm 240 Min. boredybde, h1, mm 80 Min. monteringsdybde, hnom, mm 70 Afstandshul Ø, df, mm 10,5 Anb. træklast beton C20/25, kN 2,50 Anb. træklast letbeton AAC 4,0 1,25 Anb. træklast tegl , kN 1,60 Anb. Træklast hultegl 0,80 ETA/DoP DOP 3-020-070013-202202, ETA-07/0013, DOP 2-001-100305-202201, ETA-10/0305 Bit type TX40 Materiale Rustfrit stål A4 /Polyamid Korrosionsklasse C5 Db-nr 2423226 Antal 50 Betegnelse Facadedybel SDF-S-10HX240 A4 EAN 4061245019697	Download billede Art.nr. PDF Del via e-mail
▼	8510260620	10x260	10	190	260	80	50
Tekniske data	Art. Nr. 8510260620 Dimension 10x260 BorØ, mm 10 Maks montering, tfix, mm 190 Længde, L, mm 260 Min. boredybde, h1, mm 80 Min. monteringsdybde, hnom, mm 70 Afstandshul Ø, df, mm 10,5 Anb. træklast beton C20/25, kN 2,50 Anb. træklast letbeton AAC 4,0 1,25 Anb. træklast tegl , kN 1,60 Anb. Træklast hultegl 0,80 ETA/DoP DOP 3-020-070013-202202, ETA-07/0013, DOP 2-001-100305-202201, ETA-10/0305 Bit type TX40 Materiale Rustfrit stål A4 /Polyamid Korrosionsklasse C5 Db-nr 2423227 Antal 50 Betegnelse Facadedybel SDF-S-10HX260 A4 EAN 4061245019673	Download billede Art.nr. PDF Del via e-mail
▼	8510280620	10x280	10	210	280	80	50
Tekniske data	Art. Nr. 8510280620 Dimension 10x280 BorØ, mm 10 Maks montering, tfix, mm 210 Længde, L, mm 280 Min. boredybde, h1, mm 80 Min. monteringsdybde, hnom, mm 70 Afstandshul Ø, df, mm 10,5 Anb. træklast beton C20/25, kN 2,50 Anb. træklast letbeton AAC 4,0 1,25 Anb. træklast tegl , kN 1,60 Anb. Træklast hultegl 0,80 ETA/DoP DOP 3-020-070013-202202, ETA-07/0013, DOP 2-001-100305-202201, ETA-10/0305 Bit type TX40 Materiale Rustfrit stål A4 /Polyamid Korrosionsklasse C5 Db-nr 2423228 Antal 50 Betegnelse Facadedybel SDF-S-10HX280 A4 EAN 4061245031514	Download billede Art.nr. PDF Del via e-mail
▼	8510300620	10x300	10	230	300	80	50
Tekniske data	Art. Nr. 8510300620 Dimension 10x300 BorØ, mm 10 Maks montering, tfix, mm 230 Længde, L, mm 300 Min. boredybde, h1, mm 80 Min. monteringsdybde, hnom, mm 70 Afstandshul Ø, df, mm 10,5 Anb. træklast beton C20/25, kN 2,50 Anb. træklast letbeton AAC 4,0 1,25 Anb. træklast tegl , kN 1,60 Anb. Træklast hultegl 0,80 ETA/DoP DOP 3-020-070013-202202, ETA-07/0013, DOP 2-001-100305-202201, ETA-10/0305 Bit type TX40 Materiale Rustfrit stål A4 /Polyamid Korrosionsklasse C5 Db-nr 2423229 Antal 50 Betegnelse Facadedybel SDF-S-10HX300 A4 EAN 4061245031521	Download billede Art.nr. PDF Del via e-mail
