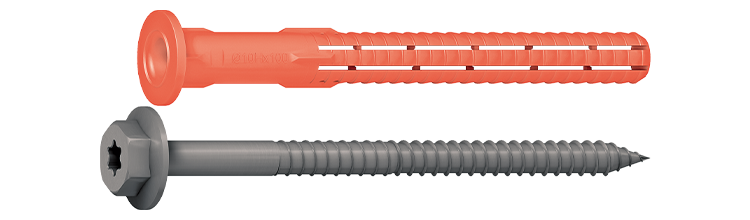

Facadedybel SDF-S-10 A4

Sekskanthoved og plug med krave, rustfri A4

Til fastgørelse af træ og metal. leveres med forsænket hoved og sekskantet hoved. Skrue i rustfrit stål A4 til hårde miljøer.

Lang ekspansionszone giver gode udtræksværdier. Fungerer fantastisk til applikationer som monteringsbeslag, skinner, facadesystemer og mere.

Materiale: Syrefast stål A4
Miljø: For udendørs brug
Egenskaber: Sekskantet hoved og plug med krave
Korrosivitetsklasse
Rustfri stål
ETA-vurderet
Miljøvurdering EPD
entityproperties.propertynames.ep_prod_icons.p-00128
entityproperties.propertynames.ep_prod_icons.p-00129

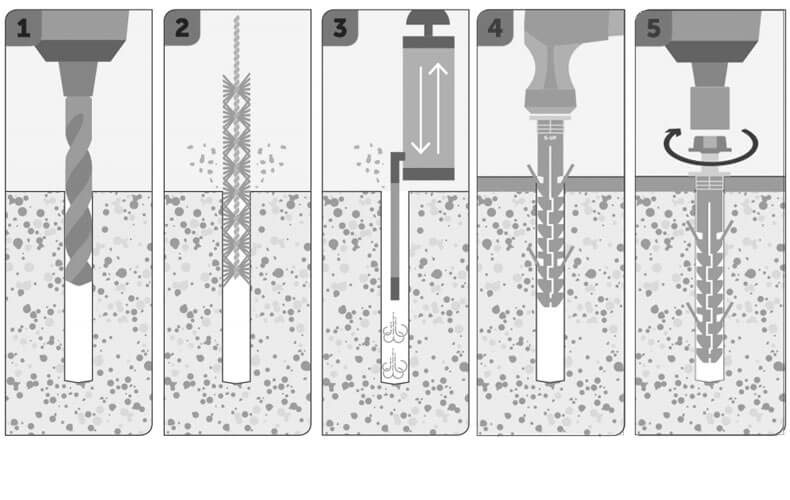

Monteringsvejledning

Monteringsvejledning product.sketchpicture.titletext

Anvendelsesområde

Velegnet til montering af beslag, skinner, porte, facadesystemer med mere.

Dokument

Produktblad

Facadedybel SDF-S-10 A4.pdf
Art. Nr. Dimension Bor Ø, mm Længde, L, mm SW/Bittrack Min. boredybde, h1, mm Antal
8513080620 10x80 10 80 13 80 100

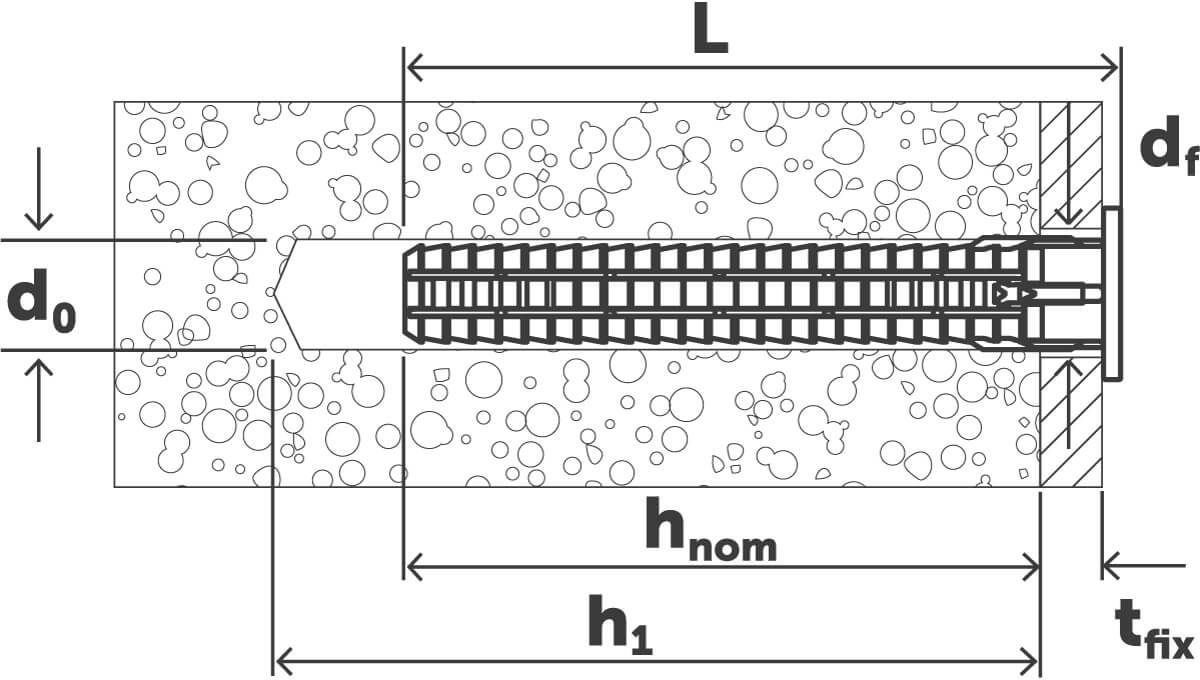

Installasjonsparametere
Art. Nr.
8513080620
Dimension
10x80
Bor Ø, mm
10
Længde, L, mm
80
SW/Bittrack
13
Min. boredybde, h1, mm
80
Max samling, tfix, mm
10
Min. sættedybde, hnom, mm
70
Afstandshul Ø, df, mm
10,5
Bemærk udvindingsværdi Beton C20/25, kN
2,5
Bemærk udvindingsværdi Letbeton AAC 4,0, kN
1,25
Bemærk udvindingsværdi Flise, kN
1,6
Bemærk udtræksværdi Perforeret mursten, kN
0,8
Materiale
Rustfrit A4 Syrefast
Korrosivitetsklasse
C5
ETA/DoP
EJOT 2-003-100305-2017, ETA-10/0305
Antal
100
Betegnelse
Facadeplug SDF-KB-10H x 80 A4
EAN
4061245019635
Billede af Facadeplug SDF-KB-10H x 80 A4
Download billede
Art.nr. PDF
8513100620 10x100 10 100 13 80 50
Installasjonsparametere
Art. Nr.
8513100620
Dimension
10x100
Bor Ø, mm
10
Længde, L, mm
100
SW/Bittrack
13
Min. boredybde, h1, mm
80
Max samling, tfix, mm
30
Min. sættedybde, hnom, mm
70
Afstandshul Ø, df, mm
10,5
Bemærk udvindingsværdi Beton C20/25, kN
2,5
Bemærk udvindingsværdi Letbeton AAC 4,0, kN
1,25
Bemærk udvindingsværdi Flise, kN
1,6
Bemærk udtræksværdi Perforeret mursten, kN
0,8
Materiale
Rustfrit A4 Syrefast
Korrosivitetsklasse
C5
ETA/DoP
EJOT 2-003-100305-2017, ETA-10/0305
Antal
50
Betegnelse
Facadeplug SDF-KB-10H x 100 A4
EAN
4061245019604
Billede af Facadeplug SDF-KB-10H x 100 A4
Download billede
Art.nr. PDF
8513120620 10x120 10 120 13 80 50
Installasjonsparametere
Art. Nr.
8513120620
Dimension
10x120
Bor Ø, mm
10
Længde, L, mm
120
SW/Bittrack
13
Min. boredybde, h1, mm
80
Max samling, tfix, mm
50
Min. sættedybde, hnom, mm
70
Afstandshul Ø, df, mm
10,5
Bemærk udvindingsværdi Beton C20/25, kN
2,5
Bemærk udvindingsværdi Letbeton AAC 4,0, kN
1,25
Bemærk udvindingsværdi Flise, kN
1,6
Bemærk udtræksværdi Perforeret mursten, kN
0,8
Materiale
Rustfrit A4 Syrefast
Korrosivitetsklasse
C5
ETA/DoP
EJOT 2-003-100305-2017, ETA-10/0305
Antal
50
Betegnelse
Facadeplug SDF-KB-10HX120 A4
EAN
4061245019574
Billede af Facadeplug SDF-KB-10HX120 A4
Download billede
Art.nr. PDF
8513140620 10x140 10 140 13 80 50
Installasjonsparametere
Art. Nr.
8513140620
Dimension
10x140
Bor Ø, mm
10
Længde, L, mm
140
SW/Bittrack
13
Min. boredybde, h1, mm
80
Max samling, tfix, mm
70
Min. sættedybde, hnom, mm
70
Afstandshul Ø, df, mm
10,5
Bemærk udvindingsværdi Beton C20/25, kN
2,5
Bemærk udvindingsværdi Letbeton AAC 4,0, kN
1,25
Bemærk udvindingsværdi Flise, kN
1,6
Bemærk udtræksværdi Perforeret mursten, kN
0,8
Materiale
Rustfrit A4 Syrefast
Korrosivitetsklasse
C5
ETA/DoP
EJOT 2-003-100305-2017, ETA-10/0305
Antal
50
Betegnelse
Facadeplug SDF-KB-10H x 140 A4
EAN
4061245019550
Billede af Facadeplug SDF-KB-10H x 140 A4
Download billede
Art.nr. PDF
8513160620 10x160 10 160 13 80 50
Installasjonsparametere
Art. Nr.
8513160620
Dimension
10x160
Bor Ø, mm
10
Længde, L, mm
160
SW/Bittrack
13
Min. boredybde, h1, mm
80
Max samling, tfix, mm
90
Min. sættedybde, hnom, mm
70
Afstandshul Ø, df, mm
10,5
Bemærk udvindingsværdi Beton C20/25, kN
2,5
Bemærk udvindingsværdi Letbeton AAC 4,0, kN
1,25
Bemærk udvindingsværdi Flise, kN
1,6
Bemærk udtræksværdi Perforeret mursten, kN
0,8
Materiale
Rustfrit A4 Syrefast
Korrosivitetsklasse
C5
ETA/DoP
EJOT 2-003-100305-2017, ETA-10/0305
Antal
50
Betegnelse
Facadeplug SDF-KB-10H x 160 A4
EAN
4061245019536
Billede af Facadeplug SDF-KB-10H x 160 A4
Download billede
Art.nr. PDF
8513180620 10x180 10 180 13 80 50
Installasjonsparametere
Art. Nr.
8513180620
Dimension
10x180
Bor Ø, mm
10
Længde, L, mm
180
SW/Bittrack
13
Min. boredybde, h1, mm
80
Max samling, tfix, mm
110
Min. sættedybde, hnom, mm
70
Afstandshul Ø, df, mm
10,5
Bemærk udvindingsværdi Beton C20/25, kN
2,5
Bemærk udvindingsværdi Letbeton AAC 4,0, kN
1,25
Bemærk udvindingsværdi Flise, kN
1,6
Bemærk udtræksværdi Perforeret mursten, kN
0,8
Materiale
Rustfrit A4 Syrefast
Korrosivitetsklasse
C5
ETA/DoP
EJOT 2-003-100305-2017, ETA-10/0305
Antal
50
Betegnelse
Facadeplug SDF-KB-10H x 180 A4
EAN
4061245019512
Billede af Facadeplug SDF-KB-10H x 180 A4
Download billede
Art.nr. PDF
8513200620 10x200 10 200 13 80 50
Installasjonsparametere
Art. Nr.
8513200620
Dimension
10x200
Bor Ø, mm
10
Længde, L, mm
200
SW/Bittrack
13
Min. boredybde, h1, mm
80
Max samling, tfix, mm
130
Min. sættedybde, hnom, mm
70
Afstandshul Ø, df, mm
10,5
Bemærk udvindingsværdi Beton C20/25, kN
2,5
Bemærk udvindingsværdi Letbeton AAC 4,0, kN
1,25
Bemærk udvindingsværdi Flise, kN
1,6
Bemærk udtræksværdi Perforeret mursten, kN
0,8
Materiale
Rustfrit A4 Syrefast
Korrosivitetsklasse
C5
ETA/DoP
EJOT 2-003-100305-2017, ETA-10/0305
Antal
50
Betegnelse
Facadeplug SDF-KB-10H x 200 A4
EAN
4061245019499
Billede af Facadeplug SDF-KB-10H x 200 A4
Download billede
Art.nr. PDF
8513220620 10x220 10 220 13 80 50
Installasjonsparametere
Art. Nr.
8513220620
Dimension
10x220
Bor Ø, mm
10
Længde, L, mm
220
SW/Bittrack
13
Min. boredybde, h1, mm
80
Max samling, tfix, mm
150
Min. sættedybde, hnom, mm
70
Afstandshul Ø, df, mm
10,5
Bemærk udvindingsværdi Beton C20/25, kN
2,5
Bemærk udvindingsværdi Letbeton AAC 4,0, kN
1,25
Bemærk udvindingsværdi Flise, kN
1,6
Bemærk udtræksværdi Perforeret mursten, kN
0,8
Materiale
Rustfrit A4 Syrefast
Korrosivitetsklasse
C5
ETA/DoP
EJOT 2-003-100305-2017, ETA-10/0305
Antal
50
Betegnelse
Facadeplug SDF-KB-10H x 220 A4
EAN
4061245019475
Billede af Facadeplug SDF-KB-10H x 220 A4
Download billede
Art.nr. PDF
