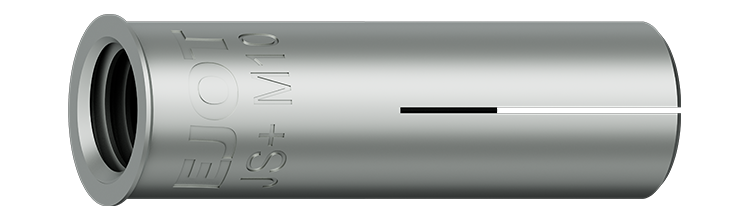

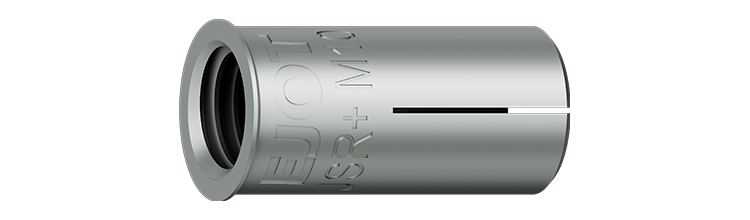

Slaganker JS+

ETA-vurderet med krave

ETA-vurderet slaganker til revnet og ikke-revnet beton. FZB til tør indendørs brug og midlertidig udendørs brug. Slaganker til præ-installation med installationsværktøj. Indvendigt gevind til metriske skruer og stænger. Egnet skruelængde er 1-1,5 x ankerets diameter + monteringstykkelsen. Lav boredybde forenkler boring og loftmontering. Velegnet til sprinkleranlæg. Kraven betyder, at det ikke er lige så vigtigt, at borehullet er præcis lige så dybt som længden af ​​slagankeret, da kraven gør, at produktet bliver ved kanten af ​​betonen uden at blive slået yderligere ned, hvis borehullet er dybere. end længden. Til ikke-revnet og revnet beton.

Materiale: Stål
Overfladebehandling: Elforzinket
Miljø: Til indendørs brug
Egenskaber: Med krave
Korrosivitetsklasse
Brandklasse
ETA-vurderet

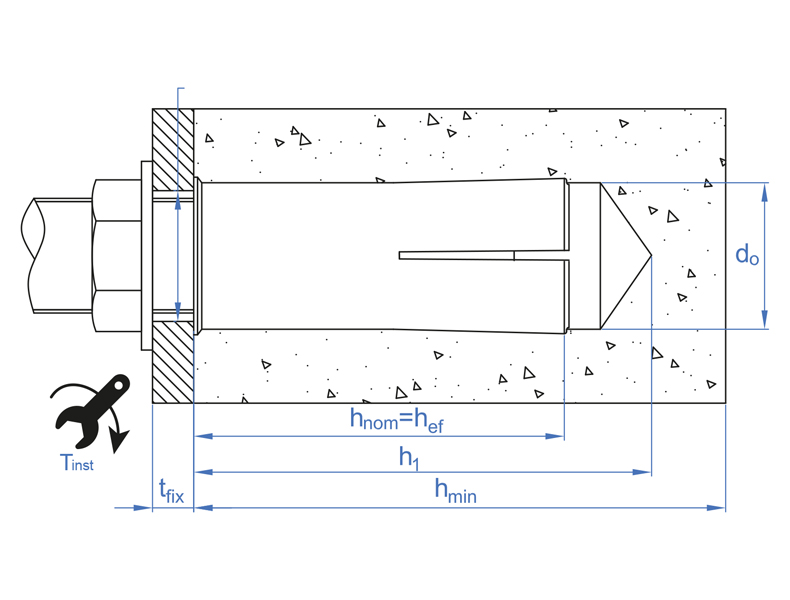

Monteringsvejledning

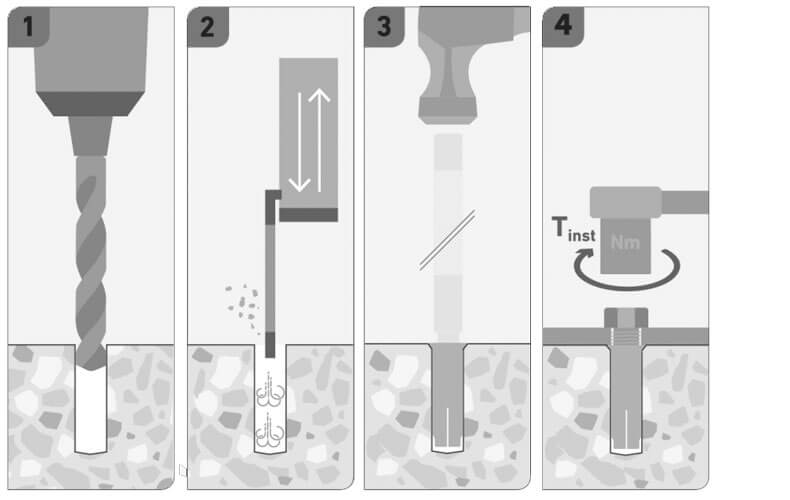

Bor - Børste - Blæs - Saml med samleværktøj

Monteringsvejledning product.sketchpicture.titletext

Dokument

Produktblad

Slaganker JS+.pdf
Art. Nr. Dimension Bor Ø, mm Længde, L, mm Bande Min. boredybde, h1, mm Indvendig gevindlængde, mm
9650070106 M6x25 8 25 M6 27 10
Tekniske data
Art. Nr.
9650070106
Dimension
M6x25
Bor Ø, mm
8
Længde, L, mm
25
Bande
M6
Min. boredybde, h1, mm
27
Indvendig gevindlængde, mm
10
Min. sættedybde, hnom, mm
25
Min. materialetykkelse, hmin, mm
100
Afstandshul Ø, df, mm
7
Tiltrækningsmoment, Tinst, Nm
4
Træklast ikke-revnet Beton C20/25, kN
2,4
Forskydningskraft urevnet beton C20/25, kN
1,7
Min. skruvdjup
6
Effektiv monteringsdybde, hef, mm
25
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
ETA/DoP
DOP 4-036-220912-202301, DOP 4-037-220913-202301, ETA-22/0912, ETA-22/0913
Antal
100
Betegnelse
Slaganker JS+6x25
EAN
4061245093499
Billede af Slaganker JS+6x25
Download billede
Art.nr. PDF
9650070107 M8x30 10 30 M8 33 13
Tekniske data
Art. Nr.
9650070107
Dimension
M8x30
Bor Ø, mm
10
Længde, L, mm
30
Bande
M8
Min. boredybde, h1, mm
33
Indvendig gevindlængde, mm
13
Min. sættedybde, hnom, mm
30
Min. materialetykkelse, hmin, mm
100
Afstandshul Ø, df, mm
9
Tiltrækningsmoment, Tinst, Nm
11
Træklast ikke-revnet Beton C20/25, kN
3,2
Forskydningskraft urevnet beton C20/25, kN
3,1
Min. skruvdjup
8
Effektiv monteringsdybde, hef, mm
30
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
ETA/DoP
DOP 4-036-220912-202301, DOP 4-037-220913-202301, ETA-22/0912, ETA-22/0913
Antal
100
Betegnelse
Slaganker JS+8x30
EAN
4061245093505

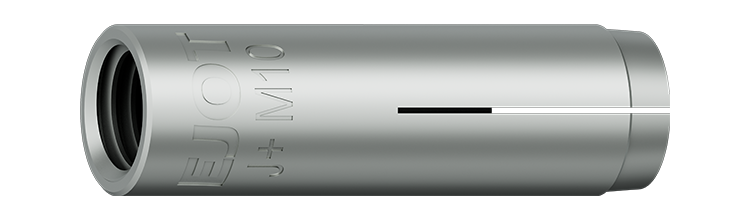

Billede af Slaganker JS+8x30
