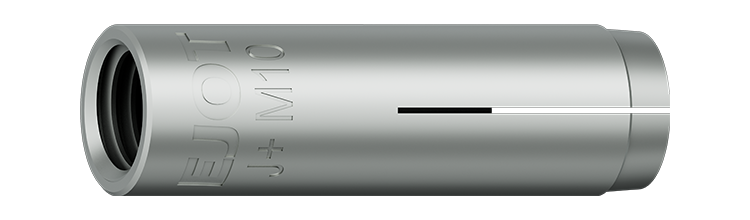

Slaganker J+

ETA-vurderet

ETA-vurderet slaganker til revnet og ikke-revnet beton. FZB til tør indendørs brug og midlertidig udendørs brug. Slaganker til præ-installation med installationsværktøj. Indvendigt gevind til metriske skruer og stænger. Egnet skruelængde er 1-1,5 x ankerets diameter + monteringstykkelsen. Lav boredybde forenkler boring og loftmontering. Velegnet til sprinkleranlæg. Kraven betyder, at det ikke er lige så vigtigt, at borehullet er præcis lige så dybt som længden af slagankeret, da kraven gør, at produktet bliver ved kanten af betonen uden at blive slået yderligere ned, hvis borehullet er dybere. end længden. Til ikke-revnet og revnet beton.

Materiale: Stål

Overfladebehandling: Elforzinket

Miljø: For indendørs brug

Egenskaber: Uden krave

Monteringsvejledning

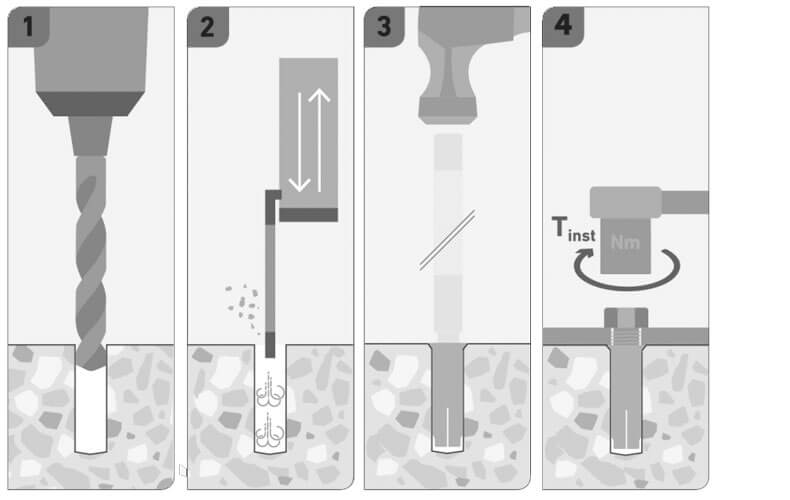

Bor - Børst - Blæs - Monter. Hvordan ved jeg, om slagankeret er installeret korrekt? Det er vigtigt, at slagankeret installeres ved hjælp af det medfølgende monteringsværktøj med gummibeskyttelse, hvilket muliggør en sikker, kontrolleret og ergonomisk udvidelse af ankeret. Værktøjet har en markering i bunden, som laver et mærke i slagankeret, når det er korrekt monteret.

Dokument

DoP-4-036-220912-2023_01

DoP-4-037-220913-2023_01

ETA-22_0912

ETA-22_0913

Produktblad

Slaganker J+.pdf

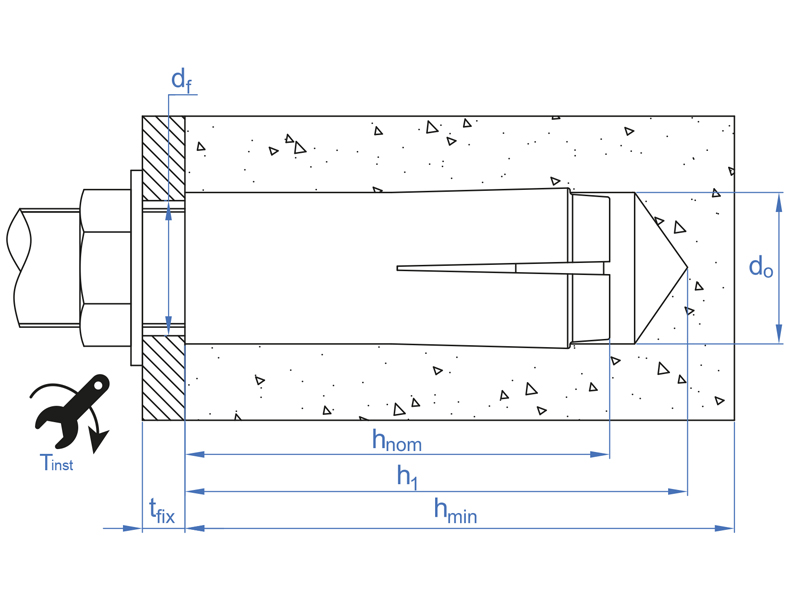

	Art. Nr.	Dimension	BorØ, mm	Længde, L, mm	Gevind	Min. boredybde, h1, mm	Antal
▼	9650070100	M6x25	8	25	M6	27	100
Tekniske data	Art. Nr. 9650070100 Dimension M6x25 BorØ, mm 8 Længde, L, mm 25 Gevind M6 Min. boredybde, h1, mm 27 Indv gevindlængde, mm 10 Min. monteringsdybde, hnom, mm 25 Min. materiale tykkelse 100 Afstandshul Ø, df, mm 7 Tilspændingsmoment, Tinst, Nm 4 Monteringsværktøj Træklast ikke-revnet beton C20/25, kN 2,40 Tværlast ikke-revnet beton C20/25, kN 1,7 Min. skruedybde 6 Effektiv monteringsdybde, hef, mm 25 ETA/DoP DOP 4-037-220913-202301, ETA-22/0913, DOP 4-036-220912-202301, ETA-22/0912 Materiale Stål Korrosionsklasse C1 Overfladebehandling Elforzinket Db-nr 2424602 Antal 100 Betegnelse Slaganker J+6x25 EAN 4061245093437	Download billede Art.nr. PDF Del via e-mail
▼	9650070101	M8x30	10	30	M8	33	100
Tekniske data	Art. Nr. 9650070101 Dimension M8x30 BorØ, mm 10 Længde, L, mm 30 Gevind M8 Min. boredybde, h1, mm 33 Indv gevindlængde, mm 13 Min. monteringsdybde, hnom, mm 30 Min. materiale tykkelse 100 Afstandshul Ø, df, mm 9 Tilspændingsmoment, Tinst, Nm 11 Monteringsværktøj Træklast ikke-revnet beton C20/25, kN 3,20 Tværlast ikke-revnet beton C20/25, kN 3,1 Min. skruedybde 8 Effektiv monteringsdybde, hef, mm 30 ETA/DoP DOP 4-037-220913-202301, ETA-22/0913, DOP 4-036-220912-202301, ETA-22/0912 Materiale Stål Korrosionsklasse C1 Overfladebehandling Elforzinket Db-nr 2424603 Antal 100 Betegnelse Slaganker J+8x30 EAN 4061245093444	Download billede Art.nr. PDF Del via e-mail
▼	9650070102	M10x40	12	40	M10	43	50
Tekniske data	Art. Nr. 9650070102 Dimension M10x40 BorØ, mm 12 Længde, L, mm 40 Gevind M10 Min. boredybde, h1, mm 43 Indv gevindlængde, mm 17 Min. monteringsdybde, hnom, mm 40 Min. materiale tykkelse 100 Afstandshul Ø, df, mm 12 Tilspændingsmoment, Tinst, Nm 17 Monteringsværktøj Træklast ikke-revnet beton C20/25, kN 4,20 Tværlast ikke-revnet beton C20/25, kN 5,0 Min. skruedybde 10 Effektiv monteringsdybde, hef, mm 40 ETA/DoP DOP 4-037-220913-202301, ETA-22/0913, DOP 4-036-220912-202301, ETA-22/0912 Materiale Stål Korrosionsklasse C1 Overfladebehandling Elforzinket Db-nr 2424598 Antal 50 Betegnelse Slaganker J+10x40 EAN 4061245093451	Download billede Art.nr. PDF Del via e-mail
▼	9650070103	M12x50	15	50	M12	54	25
Tekniske data	Art. Nr. 9650070103 Dimension M12x50 BorØ, mm 15 Længde, L, mm 50 Gevind M12 Min. boredybde, h1, mm 54 Indv gevindlængde, mm 21 Min. monteringsdybde, hnom, mm 50 Min. materiale tykkelse 100 Afstandshul Ø, df, mm 14 Tilspændingsmoment, Tinst, Nm 38 Monteringsværktøj Træklast ikke-revnet beton C20/25, kN 5,90 Tværlast ikke-revnet beton C20/25, kN 7,2 Min. skruedybde 12 Effektiv monteringsdybde, hef, mm 50 ETA/DoP DOP 4-037-220913-202301, ETA-22/0913, DOP 4-036-220912-202301, ETA-22/0912 Materiale Stål Korrosionsklasse C1 Overfladebehandling Elforzinket Db-nr 2424599 Antal 25 Betegnelse Slaganker J+12x50 EAN 4061245093468	Download billede Art.nr. PDF Del via e-mail
▼	9650070104	M16x65	20	65	M16	70	10
Tekniske data	Art. Nr. 9650070104 Dimension M16x65 BorØ, mm 20 Længde, L, mm 65 Gevind M16 Min. boredybde, h1, mm 70 Indv gevindlængde, mm 27 Min. monteringsdybde, hnom, mm 65 Min. materiale tykkelse 130 Afstandshul Ø, df, mm 18 Tilspændingsmoment, Tinst, Nm 60 Monteringsværktøj Træklast ikke-revnet beton C20/25, kN 8,80 Tværlast ikke-revnet beton C20/25, kN 13,4 Min. skruedybde 16 Effektiv monteringsdybde, hef, mm 65 ETA/DoP DOP 4-037-220913-202301, ETA-22/0913, DOP 4-036-220912-202301, ETA-22/0912 Materiale Stål Korrosionsklasse C1 Overfladebehandling Elforzinket Db-nr 2424600 Antal 10 Betegnelse Slaganker J+16x65 EAN 4061245093475	Download billede Art.nr. PDF Del via e-mail
▼	9650070105	M20x80	25	80	M20	86	5
Tekniske data	Art. Nr. 9650070105 Dimension M20x80 BorØ, mm 25 Længde, L, mm 80 Gevind M20 Min. boredybde, h1, mm 86 Indv gevindlængde, mm 34 Min. monteringsdybde, hnom, mm 80 Min. materiale tykkelse 160 Afstandshul Ø, df, mm 22 Tilspændingsmoment, Tinst, Nm 100 Monteringsværktøj Træklast ikke-revnet beton C20/25, kN 12,00 Tværlast ikke-revnet beton C20/25, kN 21,0 Min. skruedybde 20 Effektiv monteringsdybde, hef, mm 80 ETA/DoP DOP 4-037-220913-202301, ETA-22/0913, DOP 4-036-220912-202301, ETA-22/0912 Materiale Stål Korrosionsklasse C1 Overfladebehandling Elforzinket Db-nr 2424601 Antal 5 Betegnelse Slaganker J+20x80 EAN 4061245093482	Download billede Art.nr. PDF Del via e-mail
