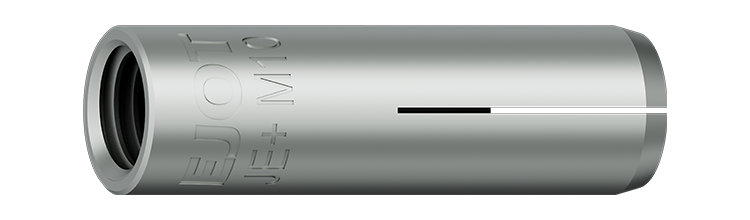

Slaganker JE+

ETA-vurderet, velegnet til sprinkleranlæg

ETA-vurderet slaganker til præ-installation med installationsværktøj. A4 til brug indendørs, udendørs og industrielt. Indvendigt gevind til metriske skruer og stænger. Egnet skruelængde er 1-1,5 x ankerets diameter + monteringstykkelsen. Lille boredybde forenkler boring og loftinstallation. Velegnet til sprinklersystemer.

Materiale: Syrefast stål A4

Miljø: For udendørs brug

Egenskaber: Uden krave

Monteringsvejledning

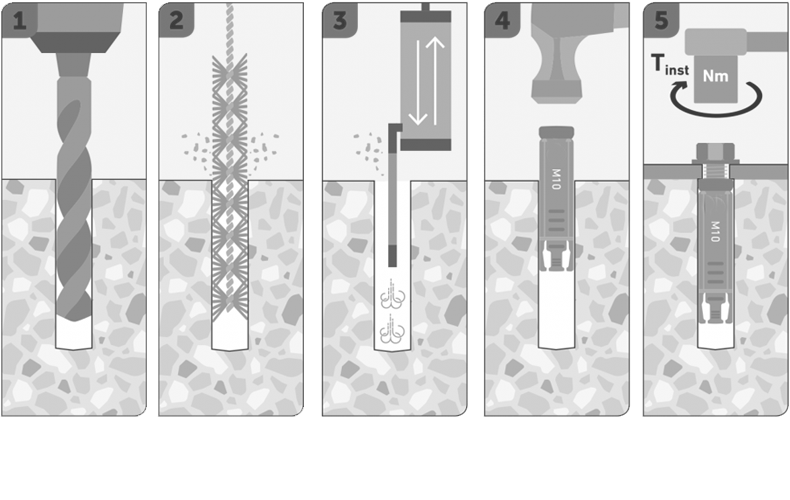

Bor - Børst - Blæs - Monter. Hvordan ved jeg, om slagankeret er installeret korrekt? Det er vigtigt, at slagankeret installeres ved hjælp af det medfølgende monteringsværktøj med gummibeskyttelse, hvilket muliggør en sikker, kontrolleret og ergonomisk udvidelse af ankeret. Værktøjet har en markering i bunden, som laver et mærke i slagankeret, når det er korrekt monteret.

Dokument

DoP-4-036-220912-2023_01

ETA-22_0912

Produktblad

Slaganker JE+.pdf

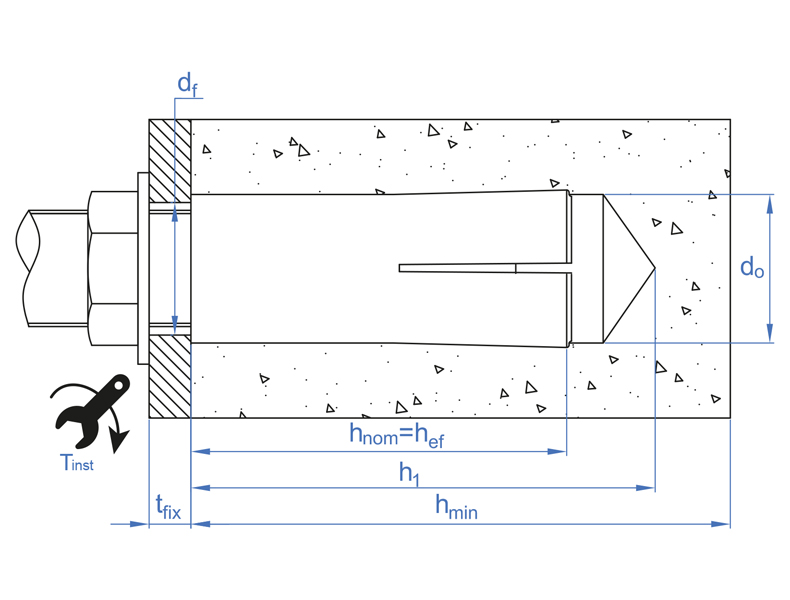

	Art. Nr.	Db-nr	Dimension	BorØ, mm	Længde, L, mm	Gevind	Min. boredybde, h1, mm
▼	9650070113	2494989	M6x25	8	25,0	M6	27
Tekniske data	Art. Nr. 9650070113 Db-nr 2494989 Dimension M6x25 BorØ, mm 8 Længde, L, mm 25,0 Gevind M6 Min. boredybde, h1, mm 27 Indv gevindlængde, mm 10 Min. monteringsdybde, hnom, mm 25 Min. materiale tykkelse 80 Afstandshul Ø, df, mm 7 Tilspændingsmoment, Tinst, Nm 4 Dimension, mm M6x25 Monteringsværktøj Træklast ikke-revnet beton C20/25, kN 0,85 Tværlast ikke-revnet beton C20/25, kN 0,9 Min. skruedybde 6 Effektiv monteringsdybde, hef, mm 25 Min. materialetykkelse, hmin, mm 80 Korrosionsklasse C5 ETA/DoP DOP 4-036-220912-202301, ETA-22/0912 Materiale Syrefast stål A4 Antal 100 Betegnelse Slaganker JE+ 6x25 A4 EAN 4061245093567	Download billede Art.nr. PDF Del via e-mail
▼	9650070114	2424584	M8x30	10	30,0	M8	33
Tekniske data	Art. Nr. 9650070114 Db-nr 2424584 Dimension M8x30 BorØ, mm 10 Længde, L, mm 30,0 Gevind M8 Min. boredybde, h1, mm 33 Indv gevindlængde, mm 13 Min. monteringsdybde, hnom, mm 30 Min. materiale tykkelse 80 Afstandshul Ø, df, mm 9 Tilspændingsmoment, Tinst, Nm 11 Dimension, mm M8x30 Monteringsværktøj Træklast ikke-revnet beton C20/25, kN 1,19 Tværlast ikke-revnet beton C20/25, kN 1,2 Min. skruedybde 8 Effektiv monteringsdybde, hef, mm 30 Min. materialetykkelse, hmin, mm 80 Korrosionsklasse C5 ETA/DoP DOP 4-036-220912-202301, ETA-22/0912 Materiale Syrefast stål A4 Antal 100 Betegnelse Slaganker J+8x30 A4 EAN 4061245093574	Download billede Art.nr. PDF Del via e-mail
▼	9650070115	2424582	M10x40	12	40,0	M10	43
Tekniske data	Art. Nr. 9650070115 Db-nr 2424582 Dimension M10x40 BorØ, mm 12 Længde, L, mm 40,0 Gevind M10 Min. boredybde, h1, mm 43 Indv gevindlængde, mm 17 Min. monteringsdybde, hnom, mm 40 Min. materiale tykkelse 80 Afstandshul Ø, df, mm 12 Tilspændingsmoment, Tinst, Nm 17 Dimension, mm M10x40 Monteringsværktøj Træklast ikke-revnet beton C20/25, kN 1,19 Tværlast ikke-revnet beton C20/25, kN 1,2 Min. skruedybde 10 Effektiv monteringsdybde, hef, mm 40 Min. materialetykkelse, hmin, mm 80 Korrosionsklasse C5 ETA/DoP DOP 4-036-220912-202301, ETA-22/0912 Materiale Syrefast stål A4 Antal 50 Betegnelse Slaganker J+10x40 A4 EAN 4061245093581	Download billede Art.nr. PDF Del via e-mail
▼	9650070116	2494990	M12x50	15	50,0	M12	54
Tekniske data	Art. Nr. 9650070116 Db-nr 2494990 Dimension M12x50 BorØ, mm 15 Længde, L, mm 50,0 Gevind M12 Min. boredybde, h1, mm 54 Indv gevindlængde, mm 21 Min. monteringsdybde, hnom, mm 50 Min. materiale tykkelse 100 Afstandshul Ø, df, mm 14 Tilspændingsmoment, Tinst, Nm 38 Dimension, mm M12x50 Monteringsværktøj Træklast ikke-revnet beton C20/25, kN 2,21 Tværlast ikke-revnet beton C20/25, kN 2,2 Min. skruedybde 12 Effektiv monteringsdybde, hef, mm 50 Min. materialetykkelse, hmin, mm 100 Korrosionsklasse C5 ETA/DoP DOP 4-036-220912-202301, ETA-22/0912 Materiale Syrefast stål A4 Antal 25 Betegnelse Slaganker JE+ 12x50 A4 EAN 4061245093598	Download billede Art.nr. PDF Del via e-mail
▼	9650070117	2494991	M16x65	20	65,0	M16	70
Tekniske data	Art. Nr. 9650070117 Db-nr 2494991 Dimension M16x65 BorØ, mm 20 Længde, L, mm 65,0 Gevind M16 Min. boredybde, h1, mm 70 Indv gevindlængde, mm 27 Min. monteringsdybde, hnom, mm 65 Min. materiale tykkelse 130 Afstandshul Ø, df, mm 18 Tilspændingsmoment, Tinst, Nm 60 Dimension, mm M16x65 Monteringsværktøj Træklast ikke-revnet beton C20/25, kN 4,25 Tværlast ikke-revnet beton C20/25, kN 4,3 Min. skruedybde 16 Effektiv monteringsdybde, hef, mm 65 Min. materialetykkelse, hmin, mm 130 Korrosionsklasse C5 ETA/DoP DOP 4-036-220912-202301, ETA-22/0912 Materiale Syrefast stål A4 Antal 10 Betegnelse Slaganker JE+ 16x65 A4 EAN 4061245093604	Download billede Art.nr. PDF Del via e-mail
▼	9650070118	2424583	M20x80	25	80,0	M20	86
Tekniske data	Art. Nr. 9650070118 Db-nr 2424583 Dimension M20x80 BorØ, mm 25 Længde, L, mm 80,0 Gevind M20 Min. boredybde, h1, mm 86 Indv gevindlængde, mm 34 Min. monteringsdybde, hnom, mm 80 Min. materiale tykkelse 160 Afstandshul Ø, df, mm 22 Tilspændingsmoment, Tinst, Nm 100 Dimension, mm M20x80 Monteringsværktøj Træklast ikke-revnet beton C20/25, kN 5,61 Tværlast ikke-revnet beton C20/25, kN 5,6 Min. skruedybde 20 Effektiv monteringsdybde, hef, mm 80 Min. materialetykkelse, hmin, mm 160 Korrosionsklasse C5 ETA/DoP DOP 4-036-220912-202301, ETA-22/0912 Materiale Syrefast stål A4 Antal 5 Betegnelse Slaganker J+20x80 A4 EAN 4061245093611	Download billede Art.nr. PDF Del via e-mail
