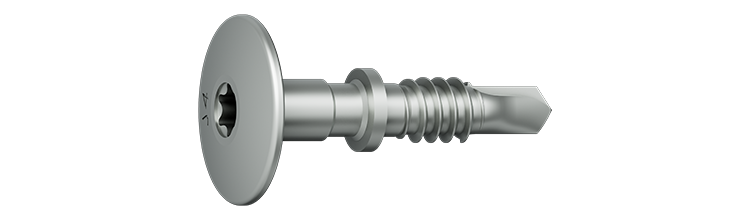

Selvborende pladeskrue JT4-LT-TD

Til aluminiumkonstruktioner

Byggepladeskruen JT4-LT-TD er en selvborende skrue til sikker fastgørelse af facadebeklædninger på aluminium- og stålkonstruktioner. Skruen er fremstillet af rustfrit A2-stål og har stopring samt en del uden gevind for optimal montering og funktion i både fikspunkter og glidepunkter.

Skruen skal kombineres med LT-TD centreringsbøsninger og sikrer en præcis, vinkelret montering med fast stop. Den robuste konstruktion minimerer risikoen for overspænding og forhindrer beskadigelse af det formede gevind i underkonstruktionen. Resultatet er en sikker, holdbar og æstetisk tiltalende facadeløsning med optimale glidepunkter og høj monteringspræcision.

Materiale: Rustfrit stål A2
Miljø: For udendørs brug
Egenskaber: Selvborende pladeskrue til facadebeklædninger
Korrosionsklasse

Monteringsvejledning

1) Centreringshylsteret monteres i en lille vinkel i det fabriksfremstillede hul i facadebeklædningen. Centreringshylsteret presses sammen og skubbes ind i hullet med en skrå bevægelse. 2) Centreringshylsteret trykkes gennem hullet, indtil centreringshylsteret klikker fast. På denne måde er centreringshylsteret sikkert monteret i facadebeklædningen. 3) Centreringsringen på hylsteret bruges til at placere skruen præcist i midten af hullet. LT/STS-monteringshylsteret sikrer pålidelig skrueføring. 4) Spånerne, der opstår under monteringen, ledes væk i luftspalten mellem beklædningen og underkonstruktionen. 5) Skruen skrues ind, indtil stopkraven når underkonstruktionen. Dette styrer den nøjagtige indskruningsdybde for en bestemt klemmetykkelse, sikrer vinkelret opretning af skruen og øger kontaktfladen på centreringshylsteret mellem facadepladen og underkonstruktionen.

Dokument

Produktblad

Selvborende pladeskrue JT4-LT-TD.pdf
Art. Nr. Dimension Borekap., mm Klemmelængde, mm Hoved Ø Hovedhøjde, mm Antal
▼ 7384231300 5,5x28 3,0 8,0 16,0 2,00 500
Tekniske data
Art. Nr.
7384231300
Dimension
5,5x28
Borekap., mm
3,0
Klemmelængde, mm
8,0
Hoved Ø
16,0
Hovedhøjde, mm
2,00
Diameter, mm
5,5
Længde, L, mm
28,0
Bit type
T25
Materiale
Rustfrit stål A2
Korrosionsklasse
C4
Db-nr
2572256
Antal
500
Betegnelse
Pladeskrue JT4-LT-TD-3-5,5x28/8
EAN
4061245114712
Billede af Pladeskrue JT4-LT-TD-3-5,5x28/8
Download billede
Art.nr. PDF
