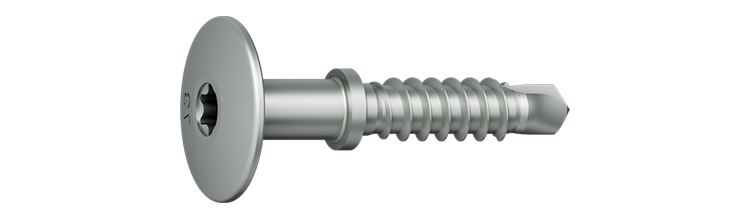

Selvborende pladeskrue JT3-LT-TD

Til aluminium- og stålkonstruktioner

Byggplåtskruv JT3-LT-TD är en självborrande skruv för säker infästning av fasadbeklädnader mot aluminium- och stålstrukturer. Skruven är tillverkad i A2 rostfritt stål och har stoppring samt ogängad del för optimal montering och funktion i både fix- och glidpunkter.

Skruen skal kombineres med LT-TD centreringsbøsninger og sikrer en præcis, vinkelret montering med fast stop. Den robuste konstruktion minimerer risikoen for overspænding og forhindrer beskadigelse af det formede gevind i underkonstruktionen.

Resultatet er en sikker, holdbar og æstetisk tiltalende facadeløsning med optimale glidepunkter og høj monteringspræcision.

Materiale: Rustfrit stål A2
Overfladebehandling: Elforzinket
Miljø: For udendørs brug
Egenskaber: Selvborende skrue for facadebeklædning
Korrosionsklasse

Monteringsvejledning

1) Centreringshylsteret monteres i en lille vinkel i det fabriksfremstillede hul i facadebeklædningen. Centreringshylsteret presses sammen og skubbes ind i hullet med en skrå bevægelse. 2) Centreringshylsteret trykkes gennem hullet, indtil centreringshylsteret klikker fast. På denne måde er centreringshylsteret sikkert monteret i facadebeklædningen. 3) Centreringsringen på hylsteret bruges til at placere skruen præcist i midten af hullet. LT/STS-monteringshylsteret sikrer pålidelig skrueføring. 4) Spånerne, der opstår under monteringen, ledes væk i luftspalten mellem beklædningen og underkonstruktionen. 5) Skruen skrues ind, indtil stopkraven når underkonstruktionen. Dette styrer den nøjagtige indskruningsdybde for en bestemt klemmetykkelse, sikrer vinkelret opretning af skruen og øger kontaktfladen på centreringshylsteret mellem facadepladen og underkonstruktionen.

Dokument

Produktblad

Selvborende pladeskrue JT3-LT-TD.pdf
Art. Nr. Dimension Borekap., mm Klemmelængde, mm Hoved Ø Hovedhøjde, mm Antal
▼ 7384178301 5,5x32 3,0 8,0 16,0 2,00 500
Tekniske data
Art. Nr.
7384178301
Dimension
5,5x32
Borekap., mm
3,0
Klemmelængde, mm
8,0
Hoved Ø
16,0
Hovedhøjde, mm
2,00
Diameter, mm
5,5
Længde, L, mm
32,0
Bit type
TX25
Materiale
Rustfrit stål A2
Korrosionsklasse
C4
Overfladebehandling
Elforzinket
Db-nr
2572076
Antal
500
Betegnelse
Pladeskrue JT3-LT-TD-3-5,5x32/8
EAN
4061245114705
Billede af Pladeskrue JT3-LT-TD-3-5,5x32/8
Download billede
Art.nr. PDF
