Centreringshylse TD

Til fastgørelses- og glidepunkter i ventilerede facadesystemer

Banebrydende inden for synlige fastgørelser til facadebeklædning i ventilerede facadesystemer.

Med LT-TD-systemet har EJOT revolutioneret den synlige fastgørelse af facadebeklædning i ventilerede facadesystemer: TD står på engelsk for »Thermal decoupling«, dvs. at man bryder kuldebroen ved at skabe en 3 mm luftspalte mellem facadebeklædningen og underkonstruktionen. Denne ekstra luftspalte i den ventilerede facade forhindrer varmeoverførsel fra bygningens indre til facadeoverfladen og sikrer, at facaden tørrer jævnt. Resultatet bliver en holdbar og smuk facade uden synlige striber på beklædningen fra den bagvedliggende underkonstruktion.

Materiale: Polyamid

Egenskaber: Spændekroge omslutter skruestammen og sikrer, at beklædningen sidder sikkert fast. Centreringsringen gør det muligt at placere skruerne præcist i midten af panelets borehul (11 mm). Klikbeslag sikrer et sikkert greb i panelet, skaber en kontaktflade for panelet og danner en luftspalte på 3 mm mellem panelet og underkonstruktionen. Ingen forringelse af rørbevægelse i alle retninger med 3 mm takket være minimalt tilbageværende materiale i panelhullet. Den tynde kant på centreringshylsen (0,3 mm) beskytter paneloverfladen mod ridser.

Monteringsvejledning

1) Centreringshylsteret monteres i en lille vinkel i det fabriksfremstillede hul i facadebeklædningen. Centreringshylsteret presses sammen og skubbes ind i hullet med en skrå bevægelse. 2) Centreringshylsteret trykkes gennem hullet, indtil centreringshylsteret klikker fast. På denne måde er centreringshylsteret sikkert monteret i facadebeklædningen. 3) Centreringsringen på hylsteret bruges til at placere skruen præcist i midten af hullet. LT/STS-monteringshylsteret sikrer pålidelig skrueføring. 4) Spånerne, der opstår under monteringen, ledes væk i luftspalten mellem beklædningen og underkonstruktionen. 5) Skruen skrues ind, indtil stopkraven når underkonstruktionen. Dette styrer den nøjagtige indskruningsdybde for en bestemt klemmetykkelse, sikrer vinkelret opretning af skruen og øger kontaktfladen på centreringshylsteret mellem facadepladen og underkonstruktionen.

Dokument

Produktblad

Centreringshylse TD.pdf

	Art. Nr.	HulØ	Materiale	Db-nr	Antal

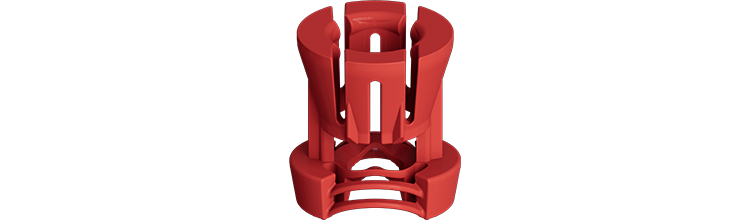

▼	3010017700	11,0	Polyamid	2524915	500
Tekniske data	Art. Nr. 3010017700 HulØ 11,0 Materiale Polyamid Db-nr 2524915 Antal 500 Betegnelse Centreringshylse TD diam 11/8 F EAN 4061245114729	Download billede Art.nr. PDF Del via e-mail

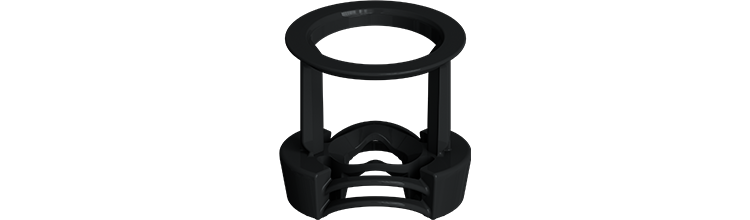

▼	3010018700	11,0	Polyamid	2524916	500
Tekniske data	Art. Nr. 3010018700 HulØ 11,0 Materiale Polyamid Db-nr 2524916 Antal 500 Betegnelse Centreringshylse TD diam 11/8 S EAN 4061245114736	Download billede Art.nr. PDF Del via e-mail
