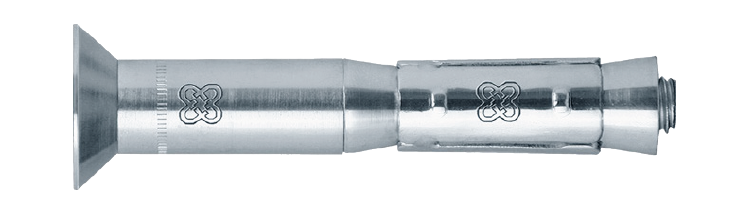

Sikkerhedsanker SK, Liebig

ETA-Vurderet forsænket dobbelt konisk

Kraftig, momenttæt anker med dobbelt konus til gennemmontering. Velegnet til tunge belastninger takket være optimal friktionsmodstand. Har en kuppe formet lskive for visuel installationsinspektion. Med stiftskrue.

Cylindrisk, bred udvidelse over hele længden. Har kuppelformet skive til visuel installationskontrol. FZB til tør indendørs brug og midlertidig udendørs brug.

Materiale: Stål
Overfladebehandling: Elforzinket
Miljø: For Indendørs brug
Korrosivitetsklasse
Brandklasse
ETA-vurderet
Stålprofil på beton

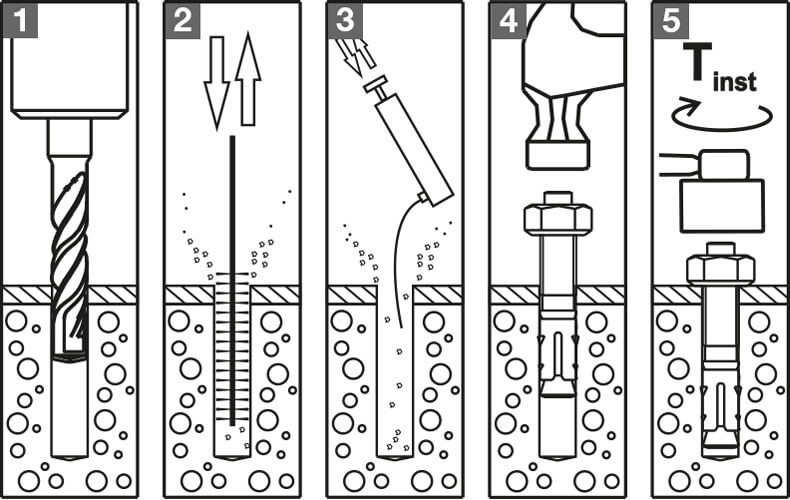

Monteringsvejledning

Borra med angiven borr, borsta och blås tills hålet är helt rent från borrdamm. Sätt i säkerhetsexpandern och montera med momentnyckel och dra åt till angivet åtdragningsmoment.

product.sketchpicture.titletext

Dokument

Produktblad

Sikkerhedsanker SK, Liebig.pdf
Art. Nr. Dimension Bor Ø, mm Diameter, mm Længde, L, mm SW/Bittrack Antal
9650045415 6x70 10 M6 70 4 50

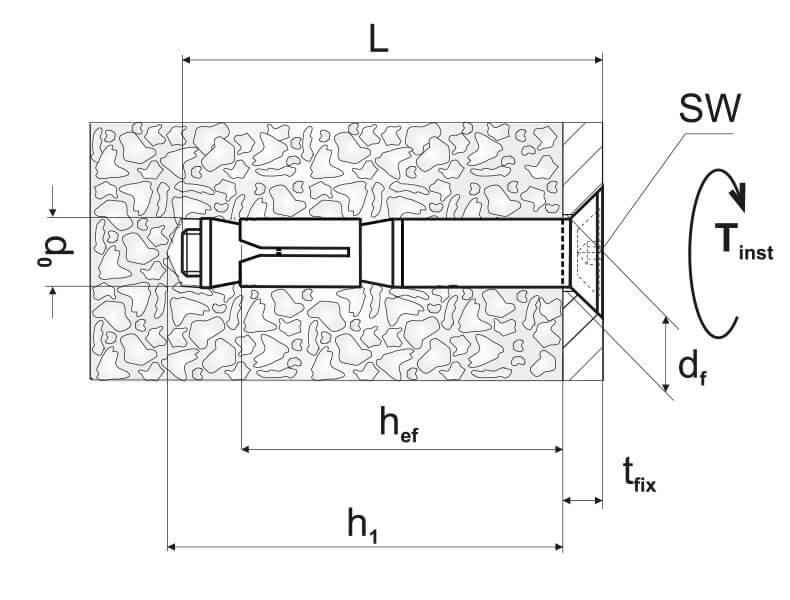

Installasjonsparametere
Art. Nr.
9650045415
Dimension
6x70
Bor Ø, mm
10
Diameter, mm
M6
Længde, L, mm
70
SW/Bittrack
4
Max samling, tfix, mm
15
Min. boredybde, h1, mm
60
Min. sættedybde, hnom, mm
52
Min. materialetykkelse, hmin, mm
100
Afstandshul Ø, df, mm
12
Tiltrækningsmoment, Tinst, Nm
12
Effektiv monteringsdybde, hef, mm
45
Udvindingsværdi Beton C20/25, kN
3
Forskydningskraft Beton C20/25, kN
7,2
Udvindingsværdi Revnet beton, kN
2,4
Forskydningskraft revnet beton, kN
5,2
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
ETA/DoP
EJOT 4-005-060108-2020/1, ETA-06/0108
Antal
50
Betegnelse
SK M6-10/45/15 SAFETY BOLT
EAN
5397062029328
Billede af SK M6-10/45/15 SAFETY BOLT
Download billede
Art.nr. PDF
9650045440 6x95 10 M6 95 4 50
Installasjonsparametere
Art. Nr.
9650045440
Dimension
6x95
Bor Ø, mm
10
Diameter, mm
M6
Længde, L, mm
95
SW/Bittrack
4
Max samling, tfix, mm
40
Min. boredybde, h1, mm
60
Min. sættedybde, hnom, mm
52
Min. materialetykkelse, hmin, mm
100
Afstandshul Ø, df, mm
12
Tiltrækningsmoment, Tinst, Nm
12
Effektiv monteringsdybde, hef, mm
45
Udvindingsværdi Beton C20/25, kN
3
Forskydningskraft Beton C20/25, kN
7,2
Udvindingsværdi Revnet beton, kN
2,4
Forskydningskraft revnet beton, kN
5,2
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
ETA/DoP
EJOT 4-005-060108-2020/1, ETA-06/0108
Antal
50
Betegnelse
SK M6-10/45/40 SAFETY BOLT
EAN
5397062029427
Billede af SK M6-10/45/40 SAFETY BOLT
Download billede
Art.nr. PDF
9652055415 8x85 12 M8 85 5 25
Installasjonsparametere
Art. Nr.
9652055415
Dimension
8x85
Bor Ø, mm
12
Diameter, mm
M8
Længde, L, mm
85
SW/Bittrack
5
Max samling, tfix, mm
15
Min. boredybde, h1, mm
70
Min. sættedybde, hnom, mm
63
Min. materialetykkelse, hmin, mm
110
Afstandshul Ø, df, mm
14
Tiltrækningsmoment, Tinst, Nm
20
Effektiv monteringsdybde, hef, mm
55
Udvindingsværdi Beton C20/25, kN
4,8
Forskydningskraft Beton C20/25, kN
9,8
Udvindingsværdi Revnet beton, kN
3,6
Forskydningskraft revnet beton, kN
7
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
ETA/DoP
EJOT 4-005-060108-2020/1, ETA-06/0108
Antal
25
Betegnelse
SK M8-12/55/15 SAFETY BOLT
EAN
5397062029625
Billede af SK M8-12/55/15 SAFETY BOLT
Download billede
Art.nr. PDF
9652055440 8x110 12 M8 110 5 25
Installasjonsparametere
Art. Nr.
9652055440
Dimension
8x110
Bor Ø, mm
12
Diameter, mm
M8
Længde, L, mm
110
SW/Bittrack
5
Max samling, tfix, mm
40
Min. boredybde, h1, mm
70
Min. sættedybde, hnom, mm
63
Min. materialetykkelse, hmin, mm
110
Afstandshul Ø, df, mm
14
Tiltrækningsmoment, Tinst, Nm
20
Effektiv monteringsdybde, hef, mm
55
Udvindingsværdi Beton C20/25, kN
4,8
Forskydningskraft Beton C20/25, kN
9,8
Udvindingsværdi Revnet beton, kN
3,6
Forskydningskraft revnet beton, kN
7
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
ETA/DoP
EJOT 4-005-060108-2020/1, ETA-06/0108
Antal
25
Betegnelse
SK M8-12/55/40 SAFETY BOLT
EAN
5397062029724
Billede af SK M8-12/55/40 SAFETY BOLT
Download billede
Art.nr. PDF
9655070415 10x100 15 M10 100 6 25
Installasjonsparametere
Art. Nr.
9655070415
Dimension
10x100
Bor Ø, mm
15
Diameter, mm
M10
Længde, L, mm
100
SW/Bittrack
6
Max samling, tfix, mm
15
Min. boredybde, h1, mm
85
Min. sættedybde, hnom, mm
76
Min. materialetykkelse, hmin, mm
140
Afstandshul Ø, df, mm
17
Tiltrækningsmoment, Tinst, Nm
60
Effektiv monteringsdybde, hef, mm
70
Udvindingsværdi Beton C20/25, kN
9,5
Forskydningskraft Beton C20/25, kN
22,3
Udvindingsværdi Revnet beton, kN
7,6
Forskydningskraft revnet beton, kN
20,1
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
ETA/DoP
EJOT 4-005-060108-2020/1, ETA-06/0108
Antal
25
Betegnelse
SK M10-15/70/15 SAFETY BOLT
EAN
5397062029922
Billede af SK M10-15/70/15 SAFETY BOLT
Download billede
Art.nr. PDF
9655070440 10x120 15 M10 120 6 25
Installasjonsparametere
Art. Nr.
9655070440
Dimension
10x120
Bor Ø, mm
15
Diameter, mm
M10
Længde, L, mm
120
SW/Bittrack
6
Max samling, tfix, mm
40
Min. boredybde, h1, mm
85
Min. sættedybde, hnom, mm
76
Min. materialetykkelse, hmin, mm
140
Afstandshul Ø, df, mm
17
Tiltrækningsmoment, Tinst, Nm
60
Effektiv monteringsdybde, hef, mm
70
Udvindingsværdi Beton C20/25, kN
9,5
Forskydningskraft Beton C20/25, kN
22,3
Udvindingsværdi Revnet beton, kN
7,6
Forskydningskraft revnet beton, kN
20,1
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
ETA/DoP
EJOT 4-005-060108-2020/1, ETA-06/0108
Antal
25
Betegnelse
SK M10-15/70/40 SAFETY BOLT
EAN
5397062030027
Billede af SK M10-15/70/40 SAFETY BOLT
Download billede
Art.nr. PDF
9650080415 12x110 20 M12 110 8 10
Installasjonsparametere
Art. Nr.
9650080415
Dimension
12x110
Bor Ø, mm
20
Diameter, mm
M12
Længde, L, mm
110
SW/Bittrack
8
Max samling, tfix, mm
15
Min. boredybde, h1, mm
100
Min. sættedybde, hnom, mm
92
Min. materialetykkelse, hmin, mm
160
Afstandshul Ø, df, mm
21
Tiltrækningsmoment, Tinst, Nm
90
Effektiv monteringsdybde, hef, mm
80
Udvindingsværdi Beton C20/25, kN
17,2
Forskydningskraft Beton C20/25, kN
34,3
Udvindingsværdi Revnet beton, kN
12,3
Forskydningskraft revnet beton, kN
24,5
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
ETA/DoP
EJOT 4-005-060108-2020/1, ETA-06/0108
Antal
10
Betegnelse
SK M12-20/80/15 SAFETY BOLT
EAN
5397062030126
Billede af SK M12-20/80/15 SAFETY BOLT
Download billede
Art.nr. PDF
9650080440 12x135 20 M12 135 8 10
Installasjonsparametere
Art. Nr.
9650080440
Dimension
12x135
Bor Ø, mm
20
Diameter, mm
M12
Længde, L, mm
135
SW/Bittrack
8
Max samling, tfix, mm
40
Min. boredybde, h1, mm
100
Min. sættedybde, hnom, mm
92
Min. materialetykkelse, hmin, mm
160
Afstandshul Ø, df, mm
21
Tiltrækningsmoment, Tinst, Nm
90
Effektiv monteringsdybde, hef, mm
80
Udvindingsværdi Beton C20/25, kN
17,2
Forskydningskraft Beton C20/25, kN
34,3
Udvindingsværdi Revnet beton, kN
12,3
Forskydningskraft revnet beton, kN
24,5
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
ETA/DoP
EJOT 4-005-060108-2020/1, ETA-06/0108
Antal
10
Betegnelse
SK M12-20/80/40 SAFETY BOLT
EAN
5397062030225
Billede af SK M12-20/80/40 SAFETY BOLT
Download billede
Art.nr. PDF
9655100415 16x135 25 M16 135 10 5
Installasjonsparametere
Art. Nr.
9655100415
Dimension
16x135
Bor Ø, mm
25
Diameter, mm
M16
Længde, L, mm
135
SW/Bittrack
10
Max samling, tfix, mm
15
Min. boredybde, h1, mm
125
Min. sættedybde, hnom, mm
114
Min. materialetykkelse, hmin, mm
200
Afstandshul Ø, df, mm
26
Tiltrækningsmoment, Tinst, Nm
190
Effektiv monteringsdybde, hef, mm
100
Udvindingsværdi Beton C20/25, kN
24
Forskydningskraft Beton C20/25, kN
48
Udvindingsværdi Revnet beton, kN
17,1
Forskydningskraft revnet beton, kN
34,3
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
ETA/DoP
EJOT 4-005-060108-2020/1, ETA-06/0108
Antal
5
Betegnelse
SK M16-25/100/15 SAFETY BOLT
EAN
5397062030324
Billede af SK M16-25/100/15 SAFETY BOLT
Download billede
Art.nr. PDF
9655100440 16x160 25 M16 160 10 5
Installasjonsparametere
Art. Nr.
9655100440
Dimension
16x160
Bor Ø, mm
25
Diameter, mm
M16
Længde, L, mm
160
SW/Bittrack
10
Max samling, tfix, mm
40
Min. boredybde, h1, mm
125
Min. sættedybde, hnom, mm
114
Min. materialetykkelse, hmin, mm
200
Afstandshul Ø, df, mm
26
Tiltrækningsmoment, Tinst, Nm
190
Effektiv monteringsdybde, hef, mm
100
Udvindingsværdi Beton C20/25, kN
24
Forskydningskraft Beton C20/25, kN
48
Udvindingsværdi Revnet beton, kN
17,1
Forskydningskraft revnet beton, kN
34,3
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
ETA/DoP
EJOT 4-005-060108-2020/1, ETA-06/0108
Antal
5
Betegnelse
SK M16-25/100/40 SAFETY BOLT
EAN
4061245000206
Billede af SK M16-25/100/40 SAFETY BOLT
Download billede
Art.nr. PDF
