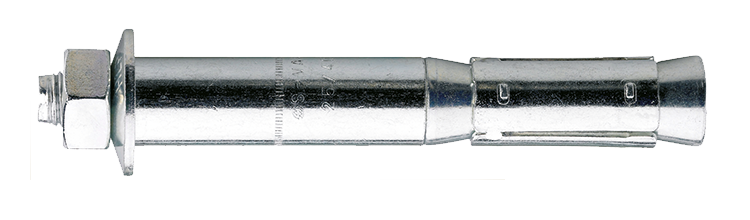

Sikkerhedsanker B, Liebig m/møtrik

ETA-Vurderet , pindbolt, dobbelt konisk

Kraftig, momenttæt anker med dobbelt konus til gennemmontering. Velegnet til tunge belastninger takket være optimal friktionsmodstand. Har en kuppe formet lskive for visuel installationsinspektion. Med stiftskrue.

Cylindrisk, bred udvidelse over hele længden. Har kuppelformet skive til visuel installationskontrol. FZB til tør indendørs brug og midlertidig udendørs brug.

Materiale: Stål

Overfladebehandling: Elforzinket

Miljø: For indendørs brug

Egenskaber: Boltskrue, møtrik, kopskive

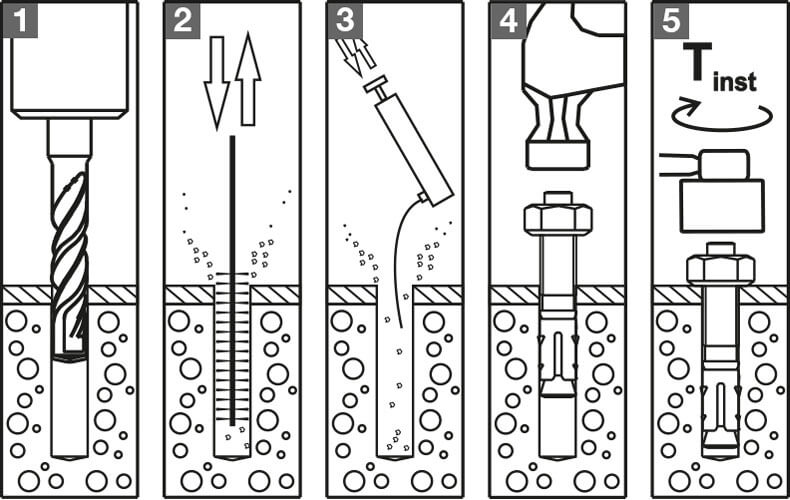

Monteringsvejledning

Bor med det angivne bor, børst og blæs, indtil hullet er helt rent for borestøv. Indsæt sikkerhedsankeret, og monter med en momentnøgle og spænd til med det angivne tilspændingsmoment.

Dokument

DoP 4-005-060108-2018_03

ETA-06_0108

Produktblad

Sikkerhedsanker B, Liebig m/møtrik.pdf

	Art. Nr.	Diameter, mm	Dimension	BorØ, mm	Gevind	Længde, L, mm	Antal
▼	9650045005	M6	6x70	10,0	M6	70,0	50

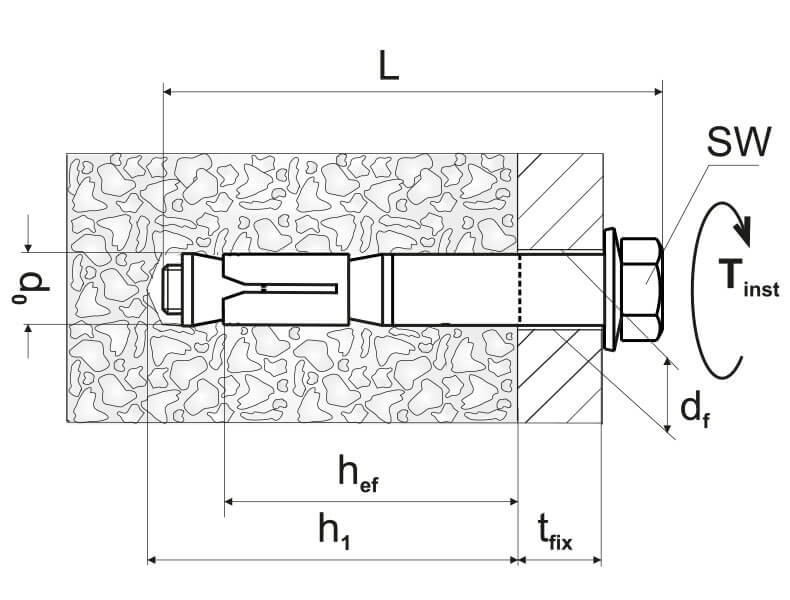

Tekniske data	Art. Nr. 9650045005 Diameter, mm M6 Dimension 6x70 BorØ, mm 10,0 Gevind M6 Længde, L, mm 70,0 Maks montering, tfix, mm 5 Træklast ikke-revnet C20/25, kN, kN 3 Min. boredybde, h1, mm 60 Min. monteringsdybde, hnom, mm 52 Min. materiale tykkelse 100 Afstandshul Ø, df, mm 12 Tilspændingsmoment, Tinst, Nm 8 Effektiv monteringsdybde, hef, mm 45 Anb. træklast beton C20/25, kN 3,00 Tværlast beton C20/25, kN 7,2 Træklast revnet beton, kN 2,40 Tværlast revnet beton, kN 5,2 ETA/DoP DOP 4-005-060108-201803, ETA-06/0108 Montagetop SW 10 Materiale Stål Korrosionsklasse C1 Overfladebehandling Elforzinket Db-nr 2424516 Antal 50 Betegnelse B M6-10/45/5 SAFETY BOLT EAN 6416031778308	Download billede Art.nr. PDF Del via e-mail
▼	9650045015	M6	6x80	10,0	M6	80,0	50
Tekniske data	Art. Nr. 9650045015 Diameter, mm M6 Dimension 6x80 BorØ, mm 10,0 Gevind M6 Længde, L, mm 80,0 Maks montering, tfix, mm 15 Træklast ikke-revnet C20/25, kN, kN 3 Min. boredybde, h1, mm 60 Min. monteringsdybde, hnom, mm 52 Min. materiale tykkelse 100 Afstandshul Ø, df, mm 12 Tilspændingsmoment, Tinst, Nm 8 Effektiv monteringsdybde, hef, mm 45 Anb. træklast beton C20/25, kN 3,00 Tværlast beton C20/25, kN 7,2 Træklast revnet beton, kN 2,40 Tværlast revnet beton, kN 5,2 ETA/DoP DOP 4-005-060108-201803, ETA-06/0108 Montagetop SW 10 Materiale Stål Korrosionsklasse C1 Overfladebehandling Elforzinket Db-nr 2424504 Antal 50 Betegnelse B M6-10/45/15 SAFETY BOLT EAN 6416031778315	Download billede Art.nr. PDF Del via e-mail
▼	9650045040	M6	6x105	10,0	M6	105,0	50
Tekniske data	Art. Nr. 9650045040 Diameter, mm M6 Dimension 6x105 BorØ, mm 10,0 Gevind M6 Længde, L, mm 105,0 Maks montering, tfix, mm 40 Træklast ikke-revnet C20/25, kN, kN 3 Min. boredybde, h1, mm 60 Min. monteringsdybde, hnom, mm 52 Min. materiale tykkelse 100 Afstandshul Ø, df, mm 12 Tilspændingsmoment, Tinst, Nm 8 Effektiv monteringsdybde, hef, mm 45 Anb. træklast beton C20/25, kN 3,00 Tværlast beton C20/25, kN 7,2 Træklast revnet beton, kN 2,40 Tværlast revnet beton, kN 5,2 ETA/DoP DOP 4-005-060108-201803, ETA-06/0108 Montagetop SW 10 Materiale Stål Korrosionsklasse C1 Overfladebehandling Elforzinket Db-nr 2424511 Antal 50 Betegnelse B M6-10/45/40 SAFETY BOLT EAN 6416031778322	Download billede Art.nr. PDF Del via e-mail
▼	9652055005	M8	8x80/85	12,0	M8	85,0	25
Tekniske data	Art. Nr. 9652055005 Diameter, mm M8 Dimension 8x80/85 BorØ, mm 12,0 Gevind M8 Længde, L, mm 85,0 Maks montering, tfix, mm 5 Træklast ikke-revnet C20/25, kN, kN 4,8 Min. boredybde, h1, mm 70 Min. monteringsdybde, hnom, mm 63 Min. materiale tykkelse 110 Afstandshul Ø, df, mm 14 Tilspændingsmoment, Tinst, Nm 20/15 Effektiv monteringsdybde, hef, mm 55 Anb. træklast beton C20/25, kN 4,80 Tværlast beton C20/25, kN 9,8 Træklast revnet beton, kN 3,60 Tværlast revnet beton, kN 7,0 ETA/DoP DOP 4-005-060108-201803, ETA-06/0108 Montagetop SW 13 Materiale Stål Korrosionsklasse C1 Overfladebehandling Elforzinket Db-nr 2424519 Antal 25 Betegnelse B M8-12/55/5 SAFETY BOLT EAN 6416031778339	Download billede Art.nr. PDF Del via e-mail
▼	9652055015	M8	8x90/95	12,0	M8	95,0	25
Tekniske data	Art. Nr. 9652055015 Diameter, mm M8 Dimension 8x90/95 BorØ, mm 12,0 Gevind M8 Længde, L, mm 95,0 Maks montering, tfix, mm 15 Træklast ikke-revnet C20/25, kN, kN 4,8 Min. boredybde, h1, mm 70 Min. monteringsdybde, hnom, mm 63 Min. materiale tykkelse 110 Afstandshul Ø, df, mm 14 Tilspændingsmoment, Tinst, Nm 20/15 Effektiv monteringsdybde, hef, mm 55 Anb. træklast beton C20/25, kN 4,80 Tværlast beton C20/25, kN 9,8 Træklast revnet beton, kN 3,60 Tværlast revnet beton, kN 7,0 ETA/DoP DOP 4-005-060108-201803, ETA-06/0108 Montagetop SW 13 Materiale Stål Korrosionsklasse C1 Overfladebehandling Elforzinket Db-nr 2424503 Antal 25 Betegnelse B M8-12/55/15 SAFETY BOLT EAN 6416031778346	Download billede Art.nr. PDF Del via e-mail
▼	9652055040	M8	8x115/120	12,0	M8	120,0	25
Tekniske data	Art. Nr. 9652055040 Diameter, mm M8 Dimension 8x115/120 BorØ, mm 12,0 Gevind M8 Længde, L, mm 120,0 Maks montering, tfix, mm 40 Træklast ikke-revnet C20/25, kN, kN 4,8 Min. boredybde, h1, mm 70 Min. monteringsdybde, hnom, mm 63 Min. materiale tykkelse 110 Afstandshul Ø, df, mm 14 Tilspændingsmoment, Tinst, Nm 20/15 Effektiv monteringsdybde, hef, mm 55 Anb. træklast beton C20/25, kN 4,80 Tværlast beton C20/25, kN 9,8 Træklast revnet beton, kN 3,60 Tværlast revnet beton, kN 7,0 ETA/DoP DOP 4-005-060108-201803, ETA-06/0108 Montagetop SW 13 Materiale Stål Korrosionsklasse C1 Overfladebehandling Elforzinket Db-nr 2424508 Antal 25 Betegnelse B M8-12/55/40 SAFETY BOLT EAN 6416031778353	Download billede Art.nr. PDF Del via e-mail
▼	9652055065	M8	8x145	12,0	M8	145,0	25
Tekniske data	Art. Nr. 9652055065 Diameter, mm M8 Dimension 8x145 BorØ, mm 12,0 Gevind M8 Længde, L, mm 145,0 Maks montering, tfix, mm 65 Træklast ikke-revnet C20/25, kN, kN 4,8 Min. boredybde, h1, mm 70 Min. monteringsdybde, hnom, mm 63 Min. materiale tykkelse 110 Afstandshul Ø, df, mm 14 Tilspændingsmoment, Tinst, Nm 15 Effektiv monteringsdybde, hef, mm 55 Anb. træklast beton C20/25, kN 4,80 Tværlast beton C20/25, kN 9,8 Træklast revnet beton, kN 3,60 Tværlast revnet beton, kN 7,0 ETA/DoP DOP 4-005-060108-201803, ETA-06/0108 Montagetop SW 13 Materiale Stål Korrosionsklasse C1 Overfladebehandling Elforzinket Db-nr 2424515 Antal 25 Betegnelse B M8-12/55/65 SAFETY BOLT EAN 6416031778360	Download billede Art.nr. PDF Del via e-mail
▼	9655070005	M10	10x95/100	15,0	M10	100,0	25
Tekniske data	Art. Nr. 9655070005 Diameter, mm M10 Dimension 10x95/100 BorØ, mm 15,0 Gevind M10 Længde, L, mm 100,0 Maks montering, tfix, mm 5 Min. boredybde, h1, mm 85 Træklast ikke-revnet C20/25, kN, kN 9,5 Min. monteringsdybde, hnom, mm 76 Min. materiale tykkelse 140 Afstandshul Ø, df, mm 17 Tilspændingsmoment, Tinst, Nm 60/40 Effektiv monteringsdybde, hef, mm 70 Anb. træklast beton C20/25, kN 9,50 Tværlast beton C20/25, kN 22,3 Træklast revnet beton, kN 7,60 Tværlast revnet beton, kN 20,1 ETA/DoP DOP 4-005-060108-201803, ETA-06/0108 Montagetop SW 17 Materiale Stål Korrosionsklasse C1 Overfladebehandling Elforzinket Db-nr 2424520 Antal 25 Betegnelse B M10-15/70/5 SAFETY BOLT EAN 6416031778377	Download billede Art.nr. PDF Del via e-mail
▼	9655070015	M10	10x105/110	15,0	M10	110,0	25
Tekniske data	Art. Nr. 9655070015 Diameter, mm M10 Dimension 10x105/110 BorØ, mm 15,0 Gevind M10 Længde, L, mm 110,0 Maks montering, tfix, mm 15 Min. boredybde, h1, mm 85 Træklast ikke-revnet C20/25, kN, kN 9,5 Min. monteringsdybde, hnom, mm 76 Min. materiale tykkelse 140 Afstandshul Ø, df, mm 17 Tilspændingsmoment, Tinst, Nm 60/40 Effektiv monteringsdybde, hef, mm 70 Anb. træklast beton C20/25, kN 9,50 Tværlast beton C20/25, kN 22,3 Træklast revnet beton, kN 7,60 Tværlast revnet beton, kN 20,1 ETA/DoP DOP 4-005-060108-201803, ETA-06/0108 Montagetop SW 17 Materiale Stål Korrosionsklasse C1 Overfladebehandling Elforzinket Db-nr 2424506 Antal 25 Betegnelse B M10-15/70/15 SAFETY BOLT EAN 6416031778384	Download billede Art.nr. PDF Del via e-mail
▼	9655070040	M10	10x130/135	15,0	M10	135,0	10
Tekniske data	Art. Nr. 9655070040 Diameter, mm M10 Dimension 10x130/135 BorØ, mm 15,0 Gevind M10 Længde, L, mm 135,0 Maks montering, tfix, mm 40 Min. boredybde, h1, mm 85 Træklast ikke-revnet C20/25, kN, kN 9,5 Min. monteringsdybde, hnom, mm 76 Min. materiale tykkelse 140 Afstandshul Ø, df, mm 17 Tilspændingsmoment, Tinst, Nm 60/40 Effektiv monteringsdybde, hef, mm 70 Anb. træklast beton C20/25, kN 9,50 Tværlast beton C20/25, kN 22,3 Træklast revnet beton, kN 7,60 Tværlast revnet beton, kN 20,1 ETA/DoP DOP 4-005-060108-201803, ETA-06/0108 Montagetop SW 17 Materiale Stål Korrosionsklasse C1 Overfladebehandling Elforzinket Db-nr 2424509 Antal 10 Betegnelse B M10-15/70/40 SAFETY BOLT EAN 6416031778391	Download billede Art.nr. PDF Del via e-mail
▼	9655070065	M10	10x160	15,0	M10	160,0	10
Tekniske data	Art. Nr. 9655070065 Diameter, mm M10 Dimension 10x160 BorØ, mm 15,0 Gevind M10 Længde, L, mm 160,0 Maks montering, tfix, mm 65 Min. boredybde, h1, mm 85 Træklast ikke-revnet C20/25, kN, kN 9,5 Min. monteringsdybde, hnom, mm 76 Min. materiale tykkelse 140 Afstandshul Ø, df, mm 17 Tilspændingsmoment, Tinst, Nm 40 Effektiv monteringsdybde, hef, mm 70 Anb. træklast beton C20/25, kN 9,50 Tværlast beton C20/25, kN 22,3 Træklast revnet beton, kN 7,60 Tværlast revnet beton, kN 20,1 ETA/DoP DOP 4-005-060108-201803, ETA-06/0108 Montagetop SW 17 Materiale Stål Korrosionsklasse C1 Overfladebehandling Elforzinket Db-nr 2424513 Antal 10 Betegnelse B M10-15/70/65 SAFETY BOLT EAN 6416031778407	Download billede Art.nr. PDF Del via e-mail
▼	9655070100	M10	10x195	15,0	M10	195,0	10
Tekniske data	Art. Nr. 9655070100 Diameter, mm M10 Dimension 10x195 BorØ, mm 15,0 Gevind M10 Længde, L, mm 195,0 Maks montering, tfix, mm 100 Min. boredybde, h1, mm 85 Træklast ikke-revnet C20/25, kN, kN 9,5 Min. monteringsdybde, hnom, mm 76 Min. materiale tykkelse 140 Afstandshul Ø, df, mm 17 Tilspændingsmoment, Tinst, Nm 40 Effektiv monteringsdybde, hef, mm 70 Anb. træklast beton C20/25, kN 9,50 Tværlast beton C20/25, kN 22,3 Træklast revnet beton, kN 7,60 Tværlast revnet beton, kN 20,1 ETA/DoP DOP 4-005-060108-201803, ETA-06/0108 Montagetop SW 17 Materiale Stål Korrosionsklasse C1 Overfladebehandling Elforzinket Db-nr 2424499 Antal 10 Betegnelse B M10-15/70/100 SAFETY BOLT EAN 4061245000466	Download billede Art.nr. PDF Del via e-mail
▼	9650080005	M12	12x113/120	20,0	M12	120,0	10
Tekniske data	Art. Nr. 9650080005 Diameter, mm M12 Dimension 12x113/120 BorØ, mm 20,0 Gevind M12 Længde, L, mm 120,0 Maks montering, tfix, mm 5 Min. boredybde, h1, mm 100 Træklast ikke-revnet C20/25, kN, kN 17,2 Min. monteringsdybde, hnom, mm 92 Min. materiale tykkelse 160 Afstandshul Ø, df, mm 21 Tilspændingsmoment, Tinst, Nm 90/70 Effektiv monteringsdybde, hef, mm 80 Anb. træklast beton C20/25, kN 17,20 Tværlast beton C20/25, kN 34,3 Træklast revnet beton, kN 12,30 Tværlast revnet beton, kN 24,5 ETA/DoP DOP 4-005-060108-201803, ETA-06/0108 Montagetop SW 19 Materiale Stål Korrosionsklasse C1 Overfladebehandling Elforzinket Db-nr 2424517 Antal 10 Betegnelse B M12-20/80/5 SAFETY BOLT EAN 6416031778414	Download billede Art.nr. PDF Del via e-mail
▼	9650280015	M12	12x123/130	20,0	M12	130,0	10
Tekniske data	Art. Nr. 9650280015 Diameter, mm M12 Dimension 12x123/130 BorØ, mm 20,0 Gevind M12 Længde, L, mm 130,0 Maks montering, tfix, mm 15 Min. boredybde, h1, mm 100 Træklast ikke-revnet C20/25, kN, kN 17,2 Min. monteringsdybde, hnom, mm 92 Min. materiale tykkelse 160 Afstandshul Ø, df, mm 21 Tilspændingsmoment, Tinst, Nm 90/70 Effektiv monteringsdybde, hef, mm 80 Anb. træklast beton C20/25, kN 17,20 Tværlast beton C20/25, kN 34,3 Træklast revnet beton, kN 12,30 Tværlast revnet beton, kN 24,5 ETA/DoP DOP 4-005-060108-201803, ETA-06/0108 Montagetop SW 19 Materiale Stål Korrosionsklasse C1 Overfladebehandling Elforzinket Db-nr 2424505 Antal 10 Betegnelse B M12-20/80/15 SAFETY BOLT EAN 6416031778421	Download billede Art.nr. PDF Del via e-mail
▼	9650080040	M12	12x148/155	20,0	M12	155,0	10
Tekniske data	Art. Nr. 9650080040 Diameter, mm M12 Dimension 12x148/155 BorØ, mm 20,0 Gevind M12 Længde, L, mm 155,0 Maks montering, tfix, mm 40 Min. boredybde, h1, mm 100 Træklast ikke-revnet C20/25, kN, kN 17,2 Min. monteringsdybde, hnom, mm 92 Min. materiale tykkelse 160 Afstandshul Ø, df, mm 21 Tilspændingsmoment, Tinst, Nm 90/70 Effektiv monteringsdybde, hef, mm 80 Anb. træklast beton C20/25, kN 17,20 Tværlast beton C20/25, kN 34,3 Træklast revnet beton, kN 12,30 Tværlast revnet beton, kN 24,5 ETA/DoP DOP 4-005-060108-201803, ETA-06/0108 Montagetop SW 19 Materiale Stål Korrosionsklasse C1 Overfladebehandling Elforzinket Db-nr 2424510 Antal 10 Betegnelse B M12-20/80/40 SAFETY BOLT EAN 6416031778438	Download billede Art.nr. PDF Del via e-mail
▼	9650080065	M12	12x180	20,0	M12	180,0	10
Tekniske data	Art. Nr. 9650080065 Diameter, mm M12 Dimension 12x180 BorØ, mm 20,0 Gevind M12 Længde, L, mm 180,0 Maks montering, tfix, mm 65 Min. boredybde, h1, mm 100 Træklast ikke-revnet C20/25, kN, kN 17,2 Min. monteringsdybde, hnom, mm 92 Min. materiale tykkelse 160 Afstandshul Ø, df, mm 21 Tilspændingsmoment, Tinst, Nm 70 Effektiv monteringsdybde, hef, mm 80 Anb. træklast beton C20/25, kN 17,10 Tværlast beton C20/25, kN 34,3 Træklast revnet beton, kN 12,30 Tværlast revnet beton, kN 24,5 ETA/DoP DOP 4-005-060108-201803, ETA-06/0108 Montagetop SW 19 Materiale Stål Korrosionsklasse C1 Overfladebehandling Elforzinket Db-nr 2424514 Antal 10 Betegnelse B M12-20/80/65 SAFETY BOLT EAN 6416031778445	Download billede Art.nr. PDF Del via e-mail
▼	9650080100	M12	12x215	20,0	M12	215,0	10
Tekniske data	Art. Nr. 9650080100 Diameter, mm M12 Dimension 12x215 BorØ, mm 20,0 Gevind M12 Længde, L, mm 215,0 Maks montering, tfix, mm 100 Min. boredybde, h1, mm 100 Træklast ikke-revnet C20/25, kN, kN 17,1 Min. monteringsdybde, hnom, mm 92 Min. materiale tykkelse 160 Afstandshul Ø, df, mm 21 Tilspændingsmoment, Tinst, Nm 70 Effektiv monteringsdybde, hef, mm 80 Anb. træklast beton C20/25, kN 17,20 Tværlast beton C20/25, kN 34,3 Træklast revnet beton, kN 12,30 Tværlast revnet beton, kN 24,5 ETA/DoP DOP 4-005-060108-201803, ETA-06/0108 Montagetop SW 19 Materiale Stål Korrosionsklasse C1 Overfladebehandling Elforzinket Db-nr 2424501 Antal 10 Betegnelse B M12-20/80/100 SAFETY BOLT EAN 4061245001548	Download billede Art.nr. PDF Del via e-mail
▼	9655100005	M16	16x145/150	25,0	M16	150,0	5
Tekniske data	Art. Nr. 9655100005 Diameter, mm M16 Dimension 16x145/150 BorØ, mm 25,0 Gevind M16 Længde, L, mm 150,0 Maks montering, tfix, mm 5 Min. boredybde, h1, mm 125 Træklast ikke-revnet C20/25, kN, kN 24 Min. monteringsdybde, hnom, mm 114 Min. materiale tykkelse 200 Afstandshul Ø, df, mm 26 Tilspændingsmoment, Tinst, Nm 170/115 Effektiv monteringsdybde, hef, mm 100 Anb. træklast beton C20/25, kN 24,00 Tværlast beton C20/25, kN 48,0 Træklast revnet beton, kN 17,10 Tværlast revnet beton, kN 34,3 ETA/DoP DOP 4-005-060108-201803, ETA-06/0108 Montagetop SW 24 Materiale Stål Korrosionsklasse C1 Overfladebehandling Elforzinket Db-nr 2424518 Antal 5 Betegnelse B M16-25/100/5 SAFETY BOLT EAN 4061245000329	Download billede Art.nr. PDF Del via e-mail
▼	9655100015	M16	16x155/160	25,0	M16	160,0	5
Tekniske data	Art. Nr. 9655100015 Diameter, mm M16 Dimension 16x155/160 BorØ, mm 25,0 Gevind M16 Længde, L, mm 160,0 Maks montering, tfix, mm 15 Min. boredybde, h1, mm 125 Træklast ikke-revnet C20/25, kN, kN 24 Min. monteringsdybde, hnom, mm 114 Min. materiale tykkelse 200 Afstandshul Ø, df, mm 26 Tilspændingsmoment, Tinst, Nm 170/115 Effektiv monteringsdybde, hef, mm 100 Anb. træklast beton C20/25, kN 24,00 Tværlast beton C20/25, kN 48,0 Træklast revnet beton, kN 17,10 Tværlast revnet beton, kN 34,3 ETA/DoP DOP 4-005-060108-201803, ETA-06/0108 Montagetop SW 24 Materiale Stål Korrosionsklasse C1 Overfladebehandling Elforzinket Db-nr 2424502 Antal 5 Betegnelse B M16-25/100/15 SAFETY BOLT EAN 6416031778452	Download billede Art.nr. PDF Del via e-mail
▼	9655100040	M16	16x180/185	25,0	M16	185,0	5
Tekniske data	Art. Nr. 9655100040 Diameter, mm M16 Dimension 16x180/185 BorØ, mm 25,0 Gevind M16 Længde, L, mm 185,0 Maks montering, tfix, mm 40 Min. boredybde, h1, mm 125 Træklast ikke-revnet C20/25, kN, kN 24 Min. monteringsdybde, hnom, mm 114 Min. materiale tykkelse 200 Afstandshul Ø, df, mm 26 Tilspændingsmoment, Tinst, Nm 170/115 Effektiv monteringsdybde, hef, mm 100 Anb. træklast beton C20/25, kN 24,00 Tværlast beton C20/25, kN 48,0 Træklast revnet beton, kN 17,10 Tværlast revnet beton, kN 34,3 ETA/DoP DOP 4-005-060108-201803, ETA-06/0108 Montagetop SW 24 Materiale Stål Korrosionsklasse C1 Overfladebehandling Elforzinket Db-nr 2424507 Antal 5 Betegnelse B M16-25/100/40 SAFETY BOLT EAN 6416031778469	Download billede Art.nr. PDF Del via e-mail
▼	9655100065	M16	16x180/185	25,0	M16	210,0	5
Tekniske data	Art. Nr. 9655100065 Diameter, mm M16 Dimension 16x180/185 BorØ, mm 25,0 Gevind M16 Længde, L, mm 210,0 Maks montering, tfix, mm 65 Min. boredybde, h1, mm 125 Træklast ikke-revnet C20/25, kN, kN 24 Min. monteringsdybde, hnom, mm 114 Min. materiale tykkelse 200 Afstandshul Ø, df, mm 26 Tilspændingsmoment, Tinst, Nm 115 Effektiv monteringsdybde, hef, mm 100 Anb. træklast beton C20/25, kN 24,00 Tværlast beton C20/25, kN 48,0 Træklast revnet beton, kN 17,10 Tværlast revnet beton, kN 34,3 ETA/DoP DOP 4-005-060108-201803, ETA-06/0108 Montagetop SW 24 Materiale Stål Korrosionsklasse C1 Overfladebehandling Elforzinket Db-nr 2424512 Antal 5 Betegnelse B M16-25/100/65 SAFETY BOLT EAN 6416031778476	Download billede Art.nr. PDF Del via e-mail
▼	9655100100	M16	16x245	25,0	M16	245,0	5
Tekniske data	Art. Nr. 9655100100 Diameter, mm M16 Dimension 16x245 BorØ, mm 25,0 Gevind M16 Længde, L, mm 245,0 Maks montering, tfix, mm 100 Min. boredybde, h1, mm 125 Træklast ikke-revnet C20/25, kN, kN 24 Min. monteringsdybde, hnom, mm 114 Min. materiale tykkelse 200 Afstandshul Ø, df, mm 26 Tilspændingsmoment, Tinst, Nm 115 Effektiv monteringsdybde, hef, mm 100 Anb. træklast beton C20/25, kN 24,00 Tværlast beton C20/25, kN 48,0 Træklast revnet beton, kN 17,10 Tværlast revnet beton, kN 34,3 ETA/DoP DOP 4-005-060108-201803, ETA-06/0108 Montagetop SW 24 Materiale Stål Korrosionsklasse C1 Overfladebehandling Elforzinket Db-nr 2424500 Antal 5 Betegnelse B M16-25/100/100 SAFETY BOLT EAN 4061245000282	Download billede Art.nr. PDF Del via e-mail
