Sikkerhedsanker B, Liebig

ETA-Vurderet sekskant skrue dobbelt konisk

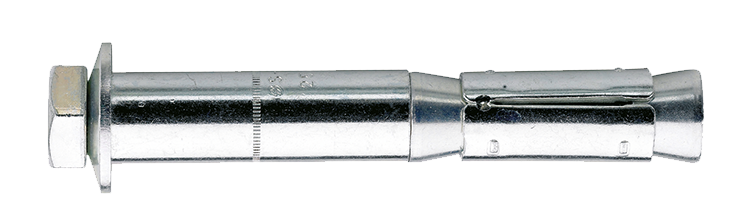

Kraftig, momenttæt anker med dobbelt konus til gennemmontering. Velegnet til tunge belastninger takket være optimal friktionsmodstand. Har en kuppe formet lskive for visuel installationsinspektion. Med stiftskrue.

Cylindrisk, bred udvidelse over hele længden. Har kuppelformet skive til visuel installationskontrol. FZB til tør indendørs brug og midlertidig udendørs brug.

Materiale: Stål

Overflatebehandling: Elforzinket

Miljø: For Indendørs brug

Monteringsvejledning

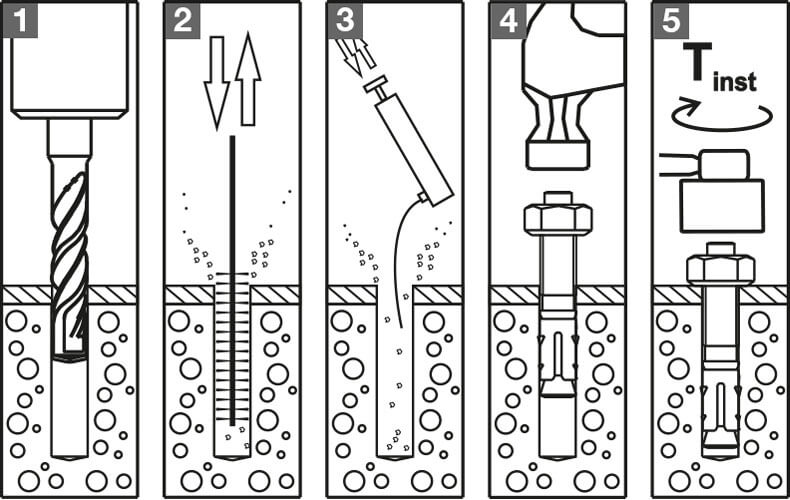

Borra med angiven borr, borsta och blås tills hålet är helt rent från borrdamm. Sätt i säkerhetsexpandern och montera med momentnyckel och dra åt till angivet åtdragningsmoment.

Dokument

DoP-EJOT 4-005-060108-2020/1

ETA-06/0108

Produktblad

Sikkerhedsanker B, Liebig.pdf

	Art. Nr.	Dimension	Bor Ø, mm	Diameter, mm	Længde, L, mm	SW/Bittrack	Antal
▼	9650045105	6x70	10	M6	70	10	50

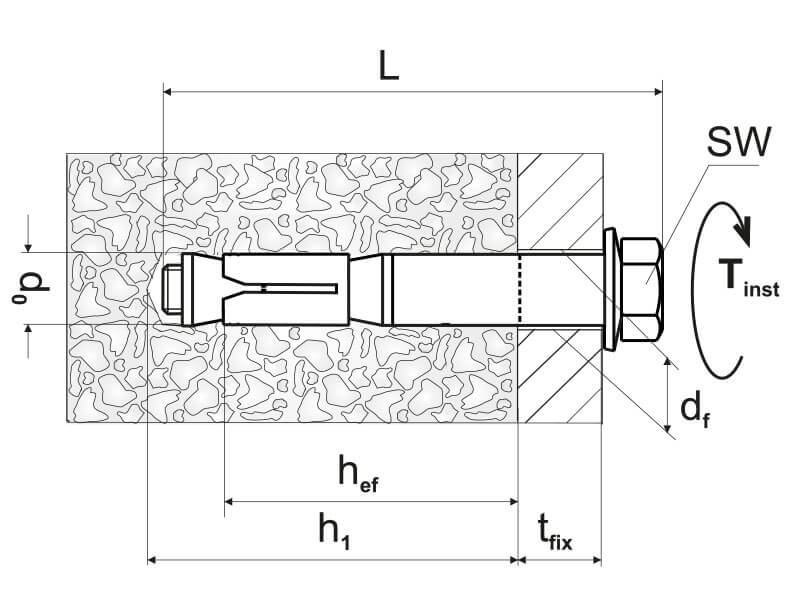

Installasjonsparametere	Art. Nr. 9650045105 Dimension 6x70 Bor Ø, mm 10 Diameter, mm M6 Længde, L, mm 70 SW/Bittrack 10 Max samling, tfix, mm 5 Min. boredybde, h1, mm 60 Min. monteringsdybde, hnom, mm 52 Min. materialetykkelse, hmin, mm 100 Afstandshul Ø, df, mm 12 Tiltrækningsmoment, Tinst, Nm 8 Effektiv monteringsdybde, hef, mm 45 Udvindingsværdi Beton C20/25, kN 3 Forskydningskraft Beton C20/25, kN 7,2 Udvindingsværdi Revnet beton, kN 2,4 Forskydningskraft revnet beton, kN 5,2 Materiale Stål Overfladebehandling Elforzinket Korrosivitetsklasse C1 ETA/DoP EJOT 4-005-060108-2020/1, ETA-06/0108 Antal 50 Betegnelse S M6-10/45/5 SAFETY BOLT EAN 6416031778018	Last ned bilde Artikkelark Del via e-post
▼	9650045115	6x80	10	M6	80	10	50
Installasjonsparametere	Art. Nr. 9650045115 Dimension 6x80 Bor Ø, mm 10 Diameter, mm M6 Længde, L, mm 80 SW/Bittrack 10 Max samling, tfix, mm 15 Min. boredybde, h1, mm 60 Min. monteringsdybde, hnom, mm 52 Min. materialetykkelse, hmin, mm 100 Afstandshul Ø, df, mm 12 Tiltrækningsmoment, Tinst, Nm 8 Effektiv monteringsdybde, hef, mm 45 Udvindingsværdi Beton C20/25, kN 3 Forskydningskraft Beton C20/25, kN 7,2 Udvindingsværdi Revnet beton, kN 2,4 Forskydningskraft revnet beton, kN 5,2 Materiale Stål Overfladebehandling Elforzinket Korrosivitetsklasse C1 ETA/DoP EJOT 4-005-060108-2020/1, ETA-06/0108 Antal 50 Betegnelse S M6-10/45/15 SAFETY BOLT EAN 6416031778025	Last ned bilde Artikkelark Del via e-post
▼	9650045140	6x105	10	M6	105	10	50
Installasjonsparametere	Art. Nr. 9650045140 Dimension 6x105 Bor Ø, mm 10 Diameter, mm M6 Længde, L, mm 105 SW/Bittrack 10 Max samling, tfix, mm 40 Min. boredybde, h1, mm 60 Min. monteringsdybde, hnom, mm 52 Min. materialetykkelse, hmin, mm 100 Afstandshul Ø, df, mm 12 Tiltrækningsmoment, Tinst, Nm 8 Effektiv monteringsdybde, hef, mm 45 Udvindingsværdi Beton C20/25, kN 3 Forskydningskraft Beton C20/25, kN 7,2 Udvindingsværdi Revnet beton, kN 2,4 Forskydningskraft revnet beton, kN 5,2 Materiale Stål Overfladebehandling Elforzinket Korrosivitetsklasse C1 ETA/DoP EJOT 4-005-060108-2020/1, ETA-06/0108 Antal 50 Betegnelse S M6-10/45/40 SAFETY BOLT EAN 6416031778032	Last ned bilde Artikkelark Del via e-post
▼	9652055105	8x80/85	12	M8	80/85	13	25
Installasjonsparametere	Art. Nr. 9652055105 Dimension 8x80/85 Bor Ø, mm 12 Diameter, mm M8 Længde, L, mm 80/85 SW/Bittrack 13 Max samling, tfix, mm 5 Min. boredybde, h1, mm 70 Min. monteringsdybde, hnom, mm 63 Min. materialetykkelse, hmin, mm 110 Afstandshul Ø, df, mm 14 Tiltrækningsmoment, Tinst, Nm 20/15 Effektiv monteringsdybde, hef, mm 55 Udvindingsværdi Beton C20/25, kN 4,8 Forskydningskraft Beton C20/25, kN 9,8 Udvindingsværdi Revnet beton, kN 3,6 Forskydningskraft revnet beton, kN 7 Materiale Stål Overfladebehandling Elforzinket Korrosivitetsklasse C1 ETA/DoP EJOT 4-005-060108-2020/1, ETA-06/0108 Antal 25 Betegnelse S M8-12/55/5 SAFETY BOLT EAN 6416031778049	Last ned bilde Artikkelark Del via e-post
▼	9652055115	8x90/95	12	M8	90/95	13	25
Installasjonsparametere	Art. Nr. 9652055115 Dimension 8x90/95 Bor Ø, mm 12 Diameter, mm M8 Længde, L, mm 90/95 SW/Bittrack 13 Max samling, tfix, mm 15 Min. boredybde, h1, mm 70 Min. monteringsdybde, hnom, mm 63 Min. materialetykkelse, hmin, mm 110 Afstandshul Ø, df, mm 14 Tiltrækningsmoment, Tinst, Nm 20/15 Effektiv monteringsdybde, hef, mm 55 Udvindingsværdi Beton C20/25, kN 4,8 Forskydningskraft Beton C20/25, kN 9,8 Udvindingsværdi Revnet beton, kN 3,6 Forskydningskraft revnet beton, kN 7 Materiale Stål Overfladebehandling Elforzinket Korrosivitetsklasse C1 ETA/DoP EJOT 4-005-060108-2020/1, ETA-06/0108 Antal 25 Betegnelse S M8-12/55/15 SAFETY BOLT EAN 6416031778056	Last ned bilde Artikkelark Del via e-post
▼	9652055140	8x115/120	12	M8	115/120	13	25
Installasjonsparametere	Art. Nr. 9652055140 Dimension 8x115/120 Bor Ø, mm 12 Diameter, mm M8 Længde, L, mm 115/120 SW/Bittrack 13 Max samling, tfix, mm 40 Min. boredybde, h1, mm 70 Min. monteringsdybde, hnom, mm 63 Min. materialetykkelse, hmin, mm 110 Afstandshul Ø, df, mm 14 Tiltrækningsmoment, Tinst, Nm 20/15 Effektiv monteringsdybde, hef, mm 55 Udvindingsværdi Beton C20/25, kN 4,8 Forskydningskraft Beton C20/25, kN 9,8 Udvindingsværdi Revnet beton, kN 3,6 Forskydningskraft revnet beton, kN 7 Materiale Stål Overfladebehandling Elforzinket Korrosivitetsklasse C1 ETA/DoP EJOT 4-005-060108-2020/1, ETA-06/0108 Antal 25 Betegnelse S M8-12/55/40 SAFETY BOLT EAN 6416031778063	Last ned bilde Artikkelark Del via e-post
▼	9655070105	10x95/100	15	M10	95/100	17	25
Installasjonsparametere	Art. Nr. 9655070105 Dimension 10x95/100 Bor Ø, mm 15 Diameter, mm M10 Længde, L, mm 95/100 SW/Bittrack 17 Max samling, tfix, mm 5 Min. boredybde, h1, mm 85 Min. monteringsdybde, hnom, mm 76 Min. materialetykkelse, hmin, mm 140 Afstandshul Ø, df, mm 17 Tiltrækningsmoment, Tinst, Nm 60/40 Effektiv monteringsdybde, hef, mm 70 Udvindingsværdi Beton C20/25, kN 9,5 Forskydningskraft Beton C20/25, kN 22,3 Udvindingsværdi Revnet beton, kN 7,6 Forskydningskraft revnet beton, kN 20,1 Materiale Stål Overfladebehandling Elforzinket Korrosivitetsklasse C1 ETA/DoP EJOT 4-005-060108-2020/1, ETA-06/0108 Antal 25 Betegnelse S M10-15/70/5 SAFETY BOLT EAN 6416031778087	Last ned bilde Artikkelark Del via e-post
▼	9655070115	10x105/110	15	M10	105/110	17	25
Installasjonsparametere	Art. Nr. 9655070115 Dimension 10x105/110 Bor Ø, mm 15 Diameter, mm M10 Længde, L, mm 105/110 SW/Bittrack 17 Max samling, tfix, mm 15 Min. boredybde, h1, mm 85 Min. monteringsdybde, hnom, mm 76 Min. materialetykkelse, hmin, mm 140 Afstandshul Ø, df, mm 17 Tiltrækningsmoment, Tinst, Nm 60/40 Effektiv monteringsdybde, hef, mm 70 Udvindingsværdi Beton C20/25, kN 9,5 Forskydningskraft Beton C20/25, kN 22,3 Udvindingsværdi Revnet beton, kN 7,6 Forskydningskraft revnet beton, kN 20,1 Materiale Stål Overfladebehandling Elforzinket Korrosivitetsklasse C1 ETA/DoP EJOT 4-005-060108-2020/1, ETA-06/0108 Antal 25 Betegnelse S M10-15/70/15 SAFETY BOLT EAN 6416031778094	Last ned bilde Artikkelark Del via e-post
▼	9655070140	10x130/135	15	M10	130/135	17	10
Installasjonsparametere	Art. Nr. 9655070140 Dimension 10x130/135 Bor Ø, mm 15 Diameter, mm M10 Længde, L, mm 130/135 SW/Bittrack 17 Max samling, tfix, mm 40 Min. boredybde, h1, mm 85 Min. monteringsdybde, hnom, mm 76 Min. materialetykkelse, hmin, mm 140 Afstandshul Ø, df, mm 17 Tiltrækningsmoment, Tinst, Nm 60/40 Effektiv monteringsdybde, hef, mm 70 Udvindingsværdi Beton C20/25, kN 9,5 Forskydningskraft Beton C20/25, kN 22,3 Udvindingsværdi Revnet beton, kN 7,6 Forskydningskraft revnet beton, kN 20,1 Materiale Stål Overfladebehandling Elforzinket Korrosivitetsklasse C1 ETA/DoP EJOT 4-005-060108-2020/1, ETA-06/0108 Antal 10 Betegnelse S M10-15/70/40 SAFETY BOLT EAN 6416031778100	Last ned bilde Artikkelark Del via e-post
▼	9650080105	12x113/120	20	M12	113/120	19	10
Installasjonsparametere	Art. Nr. 9650080105 Dimension 12x113/120 Bor Ø, mm 20 Diameter, mm M12 Længde, L, mm 113/120 SW/Bittrack 19 Max samling, tfix, mm 5 Min. boredybde, h1, mm 100 Min. monteringsdybde, hnom, mm 92 Min. materialetykkelse, hmin, mm 160 Afstandshul Ø, df, mm 21 Tiltrækningsmoment, Tinst, Nm 90/70 Effektiv monteringsdybde, hef, mm 80 Udvindingsværdi Beton C20/25, kN 17,2 Forskydningskraft Beton C20/25, kN 34,3 Udvindingsværdi Revnet beton, kN 12,3 Forskydningskraft revnet beton, kN 24,5 Materiale Stål Overfladebehandling Elforzinket Korrosivitetsklasse C1 ETA/DoP EJOT 4-005-060108-2020/1, ETA-06/0108 Antal 10 Betegnelse S M12-20/80/5 SAFETY BOLT EAN 6416031778124	Last ned bilde Artikkelark Del via e-post
▼	9650080115	12x123/130	20	M12	123/130	19	10
Installasjonsparametere	Art. Nr. 9650080115 Dimension 12x123/130 Bor Ø, mm 20 Diameter, mm M12 Længde, L, mm 123/130 SW/Bittrack 19 Max samling, tfix, mm 15 Min. boredybde, h1, mm 100 Min. monteringsdybde, hnom, mm 92 Min. materialetykkelse, hmin, mm 160 Afstandshul Ø, df, mm 21 Tiltrækningsmoment, Tinst, Nm 90/70 Effektiv monteringsdybde, hef, mm 80 Udvindingsværdi Beton C20/25, kN 17,2 Forskydningskraft Beton C20/25, kN 34,3 Udvindingsværdi Revnet beton, kN 12,3 Forskydningskraft revnet beton, kN 24,5 Materiale Stål Overfladebehandling Elforzinket Korrosivitetsklasse C1 ETA/DoP EJOT 4-005-060108-2020/1, ETA-06/0108 Antal 10 Betegnelse S M12-20/80/15 SAFETY BOLT EAN 6416031778131	Last ned bilde Artikkelark Del via e-post
▼	9650080140	12x148x155	20	M12	148/155	19	10
Installasjonsparametere	Art. Nr. 9650080140 Dimension 12x148x155 Bor Ø, mm 20 Diameter, mm M12 Længde, L, mm 148/155 SW/Bittrack 19 Max samling, tfix, mm 40 Min. boredybde, h1, mm 100 Min. monteringsdybde, hnom, mm 92 Min. materialetykkelse, hmin, mm 160 Afstandshul Ø, df, mm 21 Tiltrækningsmoment, Tinst, Nm 90/70 Effektiv monteringsdybde, hef, mm 80 Udvindingsværdi Beton C20/25, kN 17,2 Forskydningskraft Beton C20/25, kN 34,3 Udvindingsværdi Revnet beton, kN 12,3 Forskydningskraft revnet beton, kN 24,5 Materiale Stål Overfladebehandling Elforzinket Korrosivitetsklasse C1 ETA/DoP EJOT 4-005-060108-2020/1, ETA-06/0108 Antal 10 Betegnelse S M12-20/80/40 SAFETY BOLT EAN 6416031778148	Last ned bilde Artikkelark Del via e-post
▼	9655100105	16x145/150	25	M16	145/150	24	5
Installasjonsparametere	Art. Nr. 9655100105 Dimension 16x145/150 Bor Ø, mm 25 Diameter, mm M16 Længde, L, mm 145/150 SW/Bittrack 24 Max samling, tfix, mm 5 Min. boredybde, h1, mm 125 Min. monteringsdybde, hnom, mm 114 Min. materialetykkelse, hmin, mm 200 Afstandshul Ø, df, mm 26 Tiltrækningsmoment, Tinst, Nm 170/115 Effektiv monteringsdybde, hef, mm 100 Udvindingsværdi Beton C20/25, kN 24 Forskydningskraft Beton C20/25, kN 48 Udvindingsværdi Revnet beton, kN 17,1 Forskydningskraft revnet beton, kN 34,3 Materiale Stål Overfladebehandling Elforzinket Korrosivitetsklasse C1 ETA/DoP EJOT 4-005-060108-2020/1, ETA-06/0108 Antal 5 Betegnelse S M16-25/100/5 SAFETY BOLT EAN 4061245000275	Last ned bilde Artikkelark Del via e-post
▼	9655100115	16x155/160	25	M16	155/160	24	5
Installasjonsparametere	Art. Nr. 9655100115 Dimension 16x155/160 Bor Ø, mm 25 Diameter, mm M16 Længde, L, mm 155/160 SW/Bittrack 24 Max samling, tfix, mm 15 Min. boredybde, h1, mm 125 Min. monteringsdybde, hnom, mm 114 Min. materialetykkelse, hmin, mm 200 Afstandshul Ø, df, mm 26 Tiltrækningsmoment, Tinst, Nm 170/115 Effektiv monteringsdybde, hef, mm 100 Udvindingsværdi Beton C20/25, kN 24 Forskydningskraft Beton C20/25, kN 48 Udvindingsværdi Revnet beton, kN 17,1 Forskydningskraft revnet beton, kN 34,3 Materiale Stål Overfladebehandling Elforzinket Korrosivitetsklasse C1 ETA/DoP EJOT 4-005-060108-2020/1, ETA-06/0108 Antal 5 Betegnelse S M16-25/100/15 SAFETY BOLT EAN 6416031778162	Last ned bilde Artikkelark Del via e-post
▼	9655100140	16x180/185	25	M16	180/185	24	5
Installasjonsparametere	Art. Nr. 9655100140 Dimension 16x180/185 Bor Ø, mm 25 Diameter, mm M16 Længde, L, mm 180/185 SW/Bittrack 24 Max samling, tfix, mm 40 Min. boredybde, h1, mm 125 Min. monteringsdybde, hnom, mm 114 Min. materialetykkelse, hmin, mm 200 Afstandshul Ø, df, mm 26 Tiltrækningsmoment, Tinst, Nm 170/115 Effektiv monteringsdybde, hef, mm 100 Udvindingsværdi Beton C20/25, kN 24 Forskydningskraft Beton C20/25, kN 48 Udvindingsværdi Revnet beton, kN 17,1 Forskydningskraft revnet beton, kN 34,3 Materiale Stål Overfladebehandling Elforzinket Korrosivitetsklasse C1 ETA/DoP EJOT 4-005-060108-2020/1, ETA-06/0108 Antal 5 Betegnelse S M16-25/100/40 SAFETY BOLT EAN 6416031778179	Last ned bilde Artikkelark Del via e-post
