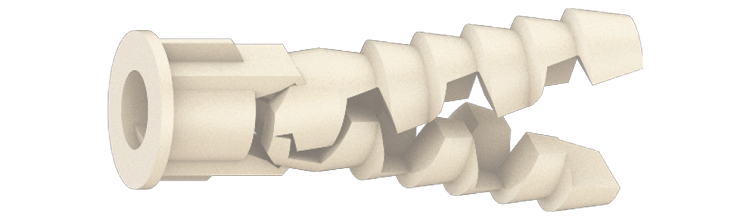

Multidybel Gripper™

Universal dybel

Højkvalitets dybel til montering i panel-, hul- og massivbeton-, murstens- og letbeton vægge. Tåler langtidsbelastning bedre end almindelige dybler.

Højkvalitets dybel til montering i brædder, hule og massive byggematerialer. Gripper™ tåler langvarig belastning, slid, vejr, fugt og opbevaring bedre end almindelige stik. GripEdge friktionsoverfladen garanterer, at grebet holder til alle vægmaterialer. Lo-Hi kraven holder dybeln i optimal monteringsdybde, mens selve kraven er skjult under skruen. Kan bruges med de mest almindelige typer skruer og skruediametre.

Materiale: Termoplastisk elastomer
Egenskaber: Udstyret med mikrokrave

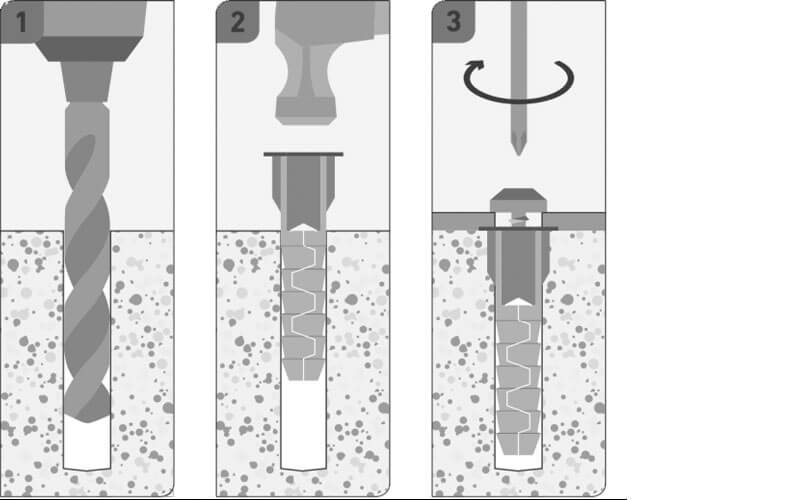

Monteringsvejledning

1) Bor huller efter anvisning og skub dyblen ind 2) Monter med skruer tilpasset dyblen 3) Sikker og overskuelig montage

Monteringsvejledning product.sketchpicture.titletext

Dokument

Produktblad

Multidybel Gripper™.pdf

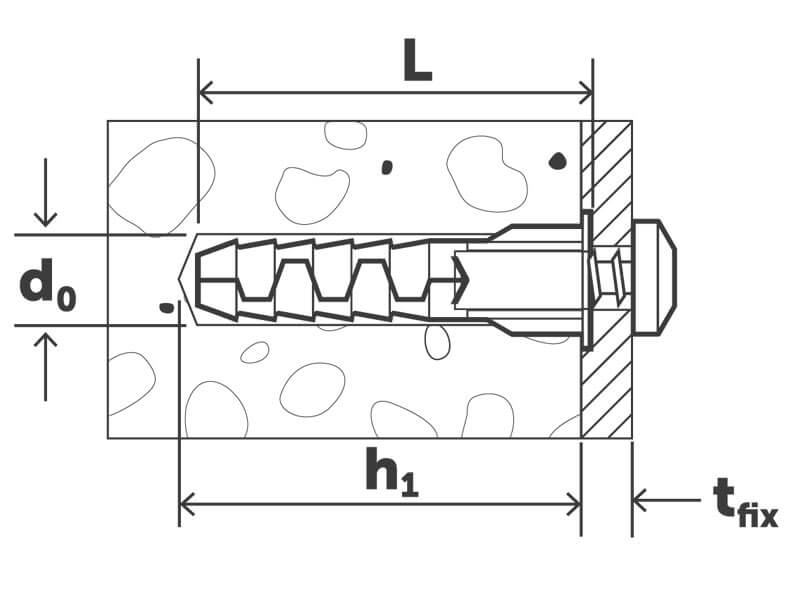

Art. Nr. Dimension Bor Ø, mm Længde, L, mm Krave Ø, mm Skrue Ø, mm Antal
9658075230 5x24 5 24 7 3 - 4,5 100
Tekniske data
Art. Nr.
9658075230
Dimension
5x24
Bor Ø, mm
5
Længde, L, mm
24
Krave Ø, mm
7
Skrue Ø, mm
3 - 4,5
Skruelængde, mm
24+tfix
Min. boredybde, h1, mm
28
Min. pladetykkelse, mm
6
Bemærk udvindingsværdi Beton C20/25, kN
0,4
Bemærk udtræksværdi Gips 12,5 mm, kN
0,1
Bemærk udvindingsværdi Letbeton AAC 4,0, kN
0,15
Bemærk udvindingsværdi Flise, kN
0,2
Bemærk udvindingsværdi Standard 13, kN
0,1
Materiale
Termoplastisk elastomer
Db-nr
2424150
Antal
100
Betegnelse
Universaldybel Gripper 5
EAN
7319610082539
Billede af Universaldybel Gripper 5
Download billede
Art.nr. PDF
9658075232 6x32 6 32 8,5 4 - 5,5 100
Tekniske data
Art. Nr.
9658075232
Dimension
6x32
Bor Ø, mm
6
Længde, L, mm
32
Krave Ø, mm
8,5
Skrue Ø, mm
4 - 5,5
Skruelængde, mm
32+tfix
Min. boredybde, h1, mm
38
Min. pladetykkelse, mm
8
Bemærk udvindingsværdi Beton C20/25, kN
1
Bemærk udtræksværdi Gips 12,5 mm, kN
0,13
Bemærk udvindingsværdi Letbeton AAC 4,0, kN
0,25
Bemærk udvindingsværdi Flise, kN
0,6
Bemærk udvindingsværdi Standard 13, kN
0,13
Materiale
Termoplastisk elastomer
Db-nr
2424151
Antal
100
Betegnelse
Universaldybel Gripper 6
EAN
7319610082546
Billede af Universaldybel Gripper 6
Download billede
Art.nr. PDF
9658075234 8x38 8 38 12 4,5 - 6 50
Tekniske data
Art. Nr.
9658075234
Dimension
8x38
Bor Ø, mm
8
Længde, L, mm
38
Krave Ø, mm
12
Skrue Ø, mm
4,5 - 6
Skruelængde, mm
38+tfix
Min. boredybde, h1, mm
44
Min. pladetykkelse, mm
12
Bemærk udvindingsværdi Beton C20/25, kN
1
Bemærk udtræksværdi Gips 12,5 mm, kN
0,13
Bemærk udvindingsværdi Letbeton AAC 4,0, kN
0,35
Bemærk udvindingsværdi Flise, kN
0,8
Bemærk udvindingsværdi Standard 13, kN
0,13
Materiale
Termoplastisk elastomer
Db-nr
2424152
Antal
50
Betegnelse
Universaldybel Gripper 8
EAN
7319610082553
Billede af Universaldybel Gripper 8
Download billede
Art.nr. PDF
9658075236 10x45 10 45 14 4,5 - 7 50
Tekniske data
Art. Nr.
9658075236
Dimension
10x45
Bor Ø, mm
10
Længde, L, mm
45
Krave Ø, mm
14
Skrue Ø, mm
4,5 - 7
Skruelængde, mm
45+tfix
Min. boredybde, h1, mm
50
Min. pladetykkelse, mm
12
Bemærk udvindingsværdi Beton C20/25, kN
1,8
Bemærk udtræksværdi Gips 12,5 mm, kN
0,15
Bemærk udvindingsværdi Letbeton AAC 4,0, kN
0,5
Bemærk udvindingsværdi Flise, kN
1
Bemærk udvindingsværdi Standard 13, kN
0,15
Materiale
Termoplastisk elastomer
Db-nr
2424149
Antal
50
Betegnelse
Universaldybel Gripper 10
EAN
7319610082560
Billede af Universaldybel Gripper 10
Download billede
