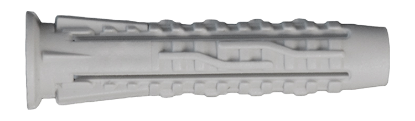

Universaldybel X4L

Extremt god udtræksværdi

Universalplug, der udvider sig i alle retninger. Til montering i beton, mursten, perforeret mursten, letbeton og Leca.

EJOT X4L er velegnet til formontage, når maksimale belastningsværdier skal opnås. Kombinationen af 4-vejs ekspansion og materialets friktion giver dette stik førsteklasses montering. Pluggens funktion giver store fordele ved brug i beton, tegl, perforeret mursten, letbeton og pladematerialer for maksimal belastning. Velegnet til træ- og spånpladeskruer.

Materiale: Polyamid

Egenskaber: 4-vejs ekspansion

Monteringsvejledning

1) Bor hullet som anvist, og skub pluggen ind. 2) Monter med skrue, der passer til pluggen. 3) Sikker og overskuelig montering

Dokument

Produktblad

Universaldybel X4L.pdf

	Art. Nr.	Db-nr	Dimension, mm	Skrue Ø, mm	Bemærk udvindingsværdi letbeton AAC 4,0, kN	Dimension	Antal
▼	920701	2424957	6x50	4,0-5,0	0,51	6x50	50
Tekniske data	Art. Nr. 920701 Db-nr 2424957 Dimension, mm 6x50 Skrue Ø, mm 4,0-5,0 Bemærk udvindingsværdi letbeton AAC 4,0, kN 0,51 Dimension 6x50 BorØ, mm 6 Længde, L, mm 50,0 Materiale Polyamid SkrueØ 4,0-5,0 Min. boredybde, h1, mm 65 Effektiv monteringsdybde, hef, mm 50 Anb. træklast beton C20/25, kN 1,21 Anb. træklast letbeton AAC 4,0 0,51 Anb. træklast tegl , kN 0,50 Anb. træklast kalksandsten, kN 0,92 Antal 50 Betegnelse Universalplug EJOT X4L 6X50 EAN 7319610063545	Download billede Art.nr. PDF Del via e-mail
▼	920701sb	4,0-5,0	0,51	-		6	1
Tekniske data	Art. Nr. 920701sb Skrue Ø, mm 4,0-5,0 Bemærk udvindingsværdi letbeton AAC 4,0, kN 0,51 Bemærk udtræksværdi gips 12,5 mm, kN - Dimension BorØ, mm 6 Bemærk udvindingsværdi kalksten, kN 0,92 Længde, L, mm 50,0 Materiale Polyamid SkrueØ 4,0-5,0 Min. boredybde, h1, mm 65 Effektiv monteringsdybde, hef, mm 50 Anb. træklast beton C20/25, kN 1,21 Anb. træklast letbeton AAC 4,0 - Anb. træklast tegl , kN 0,50 Anb. træklast kalksandsten, kN 0,92 Antal 1 Betegnelse Universalplug EJOT X4L 8X60 10stk EAN 7319610070970	Download billede Art.nr. PDF Del via e-mail
▼	920702	2424958	8x60	4,5-6,0	0,62	8x60	50
Tekniske data	Art. Nr. 920702 Db-nr 2424958 Dimension, mm 8x60 Skrue Ø, mm 4,5-6,0 Bemærk udvindingsværdi letbeton AAC 4,0, kN 0,62 Dimension 8x60 BorØ, mm 8 Længde, L, mm 60,0 Materiale Polyamid SkrueØ 4,5-6,0 Min. boredybde, h1, mm 75 Effektiv monteringsdybde, hef, mm 60 Anb. træklast beton C20/25, kN 1,26 Anb. træklast letbeton AAC 4,0 0,62 Anb. træklast tegl , kN 0,64 Anb. træklast kalksandsten, kN 1,25 Antal 50 Betegnelse Universalplug EJOT X4L 8X60 EAN 7319610063552	Download billede Art.nr. PDF Del via e-mail
▼	920702sb	4,5-6,0	0,62	-		8	1
Tekniske data	Art. Nr. 920702sb Skrue Ø, mm 4,5-6,0 Bemærk udvindingsværdi letbeton AAC 4,0, kN 0,62 Bemærk udtræksværdi gips 12,5 mm, kN - Dimension BorØ, mm 8 Bemærk udvindingsværdi kalksten, kN 1,25 Længde, L, mm 60,0 Materiale Polyamid SkrueØ 4,5-6,0 Min. boredybde, h1, mm 75 Effektiv monteringsdybde, hef, mm 60 Anb. træklast beton C20/25, kN 1,26 Anb. træklast letbeton AAC 4,0 - Anb. træklast tegl , kN 0,64 Anb. træklast kalksandsten, kN 1,25 Antal 1 Betegnelse Universalplug EJOT X4L 8X60 10stk EAN 7319610070987	Download billede Art.nr. PDF Del via e-mail
▼	920703	2424956	10x70	6,0-8,0	0,88	10x70	50
Tekniske data	Art. Nr. 920703 Db-nr 2424956 Dimension, mm 10x70 Skrue Ø, mm 6,0-8,0 Bemærk udvindingsværdi letbeton AAC 4,0, kN 0,88 Dimension 10x70 BorØ, mm 10 Længde, L, mm 70,0 Materiale Polyamid SkrueØ 6,0-8,0 Min. boredybde, h1, mm 85 Effektiv monteringsdybde, hef, mm 70 Anb. træklast beton C20/25, kN 1,75 Anb. træklast letbeton AAC 4,0 0,88 Anb. træklast tegl , kN 0,78 Anb. træklast kalksandsten, kN 1,73 Antal 50 Betegnelse Universalplug EJOT X4L 10X70 EAN 7319610063576	Download billede Art.nr. PDF Del via e-mail
▼	920703sb	6,0-8,0	0,88	-		10	1
Tekniske data	Art. Nr. 920703sb Skrue Ø, mm 6,0-8,0 Bemærk udvindingsværdi letbeton AAC 4,0, kN 0,88 Bemærk udtræksværdi gips 12,5 mm, kN - Dimension BorØ, mm 10 Bemærk udvindingsværdi kalksten, kN 1,73 Længde, L, mm 70,0 Materiale Polyamid SkrueØ 6,0-8,0 Min. boredybde, h1, mm 85 Effektiv monteringsdybde, hef, mm 70 Anb. træklast beton C20/25, kN 1,75 Anb. træklast letbeton AAC 4,0 - Anb. træklast tegl , kN 0,78 Anb. træklast kalksandsten, kN 1,73 Antal 1 Betegnelse Universalplug EJOT X4L 6X50 6stk EAN 7319610070994	Download billede Art.nr. PDF Del via e-mail
