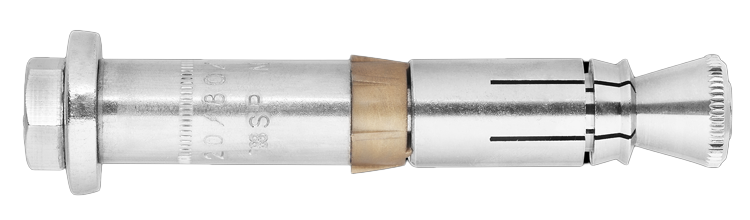

Undercutanker SLS C5, Liebig

Rustfri stål A4, til kraftværk, rækværk, maskiner

Unikt automatisk selvunderskærende anker til tung præinstalleret montering

Unikt automatisk selvunderskærende undercutanker til tung montering i gennemgående hul. Den enkleste, hurtigste og sikreste løsning på markedet. Økonomisk: Ingen speciel bore-, underskæringsværktøj eller montageværktøj. Minimale ekspansionskræfter tillader mellemrum og kantafstande at være små. A4 til indendørs, udendørs og industriel brug.

Materiale: Rustfrit stål A4 syrefast

Miljø: Til udendørs brug

Egenskaber: Sekskantet hoved, skive

Monteringsvejledning

Bor med det angivne bor, børst og blæs indtil hullet er helt rent for borestøv. Indsæt ekspansionsdelen, monter med en momentnøgle og spænd til det specificerede tilspændingsmoment.

Dokument

Produktblad

Undercutanker SLS C5, Liebig.pdf

	Art. Nr.	Db-nr	Dimension	Bor Ø, mm	Diameter, mm	Længde, L, mm	Antal
▼	9653144015	2424941	8x70	14	M8	70	25
Tekniske data	Art. Nr. 9653144015 Db-nr 2424941 Dimension 8x70 Bor Ø, mm 14 Diameter, mm M8 Længde, L, mm 70 Montagetop 13 Max samling, tfix, mm 15 Min. boredybde, h1, mm 60 Min. sættedybde, hnom, mm 52 Tiltrækningsmoment, Tinst, Nm 25 Effektiv monteringsdybde, hef, mm 40 Afstandshul Ø, df, mm 16 Træklast ikke-revnet C20/25, kN, kN 6,1 Forskydningskraft beton C20/25, kN 6,1 Træklast revnet beton, kN 4,3 Forskydningskraft revnet beton, kN 4,3 Materiale Rustfrit stål A4 syrefast Korrosivitetsklasse C5 Antal 25 Betegnelse Undercutanker SLS M8-14/40/15 A4 SUPERPLUS EAN 4061245037806	Download billede Art.nr. PDF Del via e-mail
▼	9653148025	2424942	8x120	14	M8	120	25
Tekniske data	Art. Nr. 9653148025 Db-nr 2424942 Dimension 8x120 Bor Ø, mm 14 Diameter, mm M8 Længde, L, mm 120 Montagetop 13 Max samling, tfix, mm 25 Min. boredybde, h1, mm 100 Min. sættedybde, hnom, mm 92 Tiltrækningsmoment, Tinst, Nm 25 Effektiv monteringsdybde, hef, mm 80 Afstandshul Ø, df, mm 16 Træklast ikke-revnet C20/25, kN, kN 13,1 Forskydningskraft beton C20/25, kN 24 Træklast revnet beton, kN 5,7 Forskydningskraft revnet beton, kN 24 Materiale Rustfrit stål A4 syrefast Korrosivitetsklasse C5 Antal 25 Betegnelse Undercutanker SLS M8-14/80/25 A4 SUPERPLUS EAN 4061245037813	Download billede Art.nr. PDF Del via e-mail
▼	9653208015	2424940	12x120	20	M12	120	10
Tekniske data	Art. Nr. 9653208015 Db-nr 2424940 Dimension 12x120 Bor Ø, mm 20 Diameter, mm M12 Længde, L, mm 120 Montagetop 19 Max samling, tfix, mm 15 Min. boredybde, h1, mm 105 Min. sættedybde, hnom, mm 96 Tiltrækningsmoment, Tinst, Nm 80 Effektiv monteringsdybde, hef, mm 80 Afstandshul Ø, df, mm 21 Træklast ikke-revnet C20/25, kN, kN 17,2 Forskydningskraft beton C20/25, kN 34,4 Træklast revnet beton, kN 11,9 Forskydningskraft revnet beton, kN 24,5 Materiale Rustfrit stål A4 syrefast Korrosivitetsklasse C5 Antal 10 Betegnelse Undercutanker SLS M12-20/80/15 A4 SUPERPLUS EAN 4061245037820	Download billede Art.nr. PDF Del via e-mail
