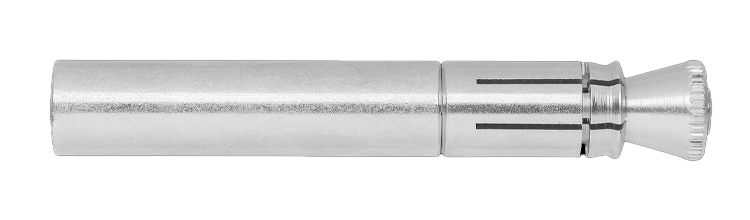

Undercutanker ILS C1, Liebig

Til kraftværk, rækværk, maskiner

Unikt automatisk selvunderskærende anker til tung præinstalleret montering

Unikt automatisk selvunderskærende undercutanker til tung montering i gennemgående hul. Den enkleste, hurtigste og sikreste løsning på markedet. Økonomisk: Ingen speciel bore-, underskæringsværktøj eller montageværktøj. Minimale ekspansionskræfter tillader mellemrum og kantafstande at være små. A4 til indendørs, udendørs og industriel brug.

Materiale: Stål

Overfladebehandling: Elforzinket

Miljø: Til indendørs brug

Egenskaber: Med udvendigt gevind M8

Monteringsvejledning

Bor med det angivne bor, børst og blæs indtil hullet er helt rent for borestøv. Indsæt ekspansionsdelen, monter med en momentnøgle og spænd til det specificerede tilspændingsmoment.

Dokument

Produktblad

Undercutanker ILS C1, Liebig.pdf

	Art. Nr.	Bor Ø, mm	Diameter, mm	Længde, L, mm	Montagetop	Min. sættedybde, hnom, mm	Antal
▼	9650814080	14	M8	95	8	93	25
Tekniske data	Art. Nr. 9650814080 Bor Ø, mm 14 Diameter, mm M8 Længde, L, mm 95 Montagetop 8 Min. sættedybde, hnom, mm 93 Min. boredybde, h1, mm 100 Indskruningsdybde, f, mm 12-23 Afstandshul Ø, df, mm 10 Tiltrækningsmoment, Tinst, Nm 25 Effektiv monteringsdybde, hef, mm 80 Træklast ikke-revnet C20/25, kN 13,9 Forskydningskraft Beton C20/25, kN 8,6 Træklast revnet beton, kN 7,6 Forskydningskraft revnet beton, kN 8,6 Materiale Stål Overfladebehandling Elforzinket Korrosivitetsklasse C1 Db-nr 2424927 Antal 25 Betegnelse Undercutanker ILS M8-14/80 SUPERPLUS EAN 4061245001128	Download billede Art.nr. PDF Del via e-mail
