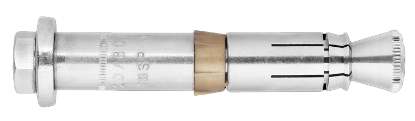

Undercutanker BLS C5 m/møtrik

ETA-vurderet boltskrue rustfri stål A4

Unikt automatisk selvunderskærende kroganker til tung præinstalleret montering

Unikt automatisk selvunderskærende undercutanker til tung montering i gennemgående hul. Den enkleste, hurtigste og sikreste løsning på markedet. Økonomisk: Ingen speciel bore-, underskæringsværktøj eller montageværktøj. Minimale ekspansionskræfter tillader mellemrum og kantafstande at være små. A4 til indendørs, udendørs og industriel brug.

Materiale: Syrefast stål A4

Miljø: For udendørs brug

Egenskaber: Boltskrue, møtrik og skive

Monteringsvejledning

Bor med det angivne bor, børst og blæs, indtil hullet er helt rent for borestøv. Indsæt sikkerhedsankeret, og monter med en momentnøgle og spænd til med det angivne tilspændingsmoment.

Anvendelsesområde

Eksempler på anvendelsesområder er ophængssystemer, rørledninger, luftkanaler, sprinkleranlæg, kabelstiger, maskiner, beslag eller spær.

Dokument

ETA-01_0011

DOP 4-010-010011-202002

Produktblad

Undercutanker BLS C5 m/møtrik.pdf

	Art. Nr.	Db-nr	Dimension, mm	Diameter, mm	Dimension	BorØ, mm	Antal
▼	9654404015	2424935	8x82	M8	8x82	14	25
Tekniske data	Art. Nr. 9654404015 Db-nr 2424935 Dimension, mm 8x82 Diameter, mm M8 Dimension 8x82 BorØ, mm 14 Gevind M8 Træklast ikke-revnet C20/25, kN, kN 6,1 Længde, L, mm 82,0 Maks montering, tfix, mm 15 Min. boredybde, h1, mm 60 Tilspændingsmoment, Tinst, Nm 25 Effektiv monteringsdybde, hef, mm 40 Afstandshul Ø, df, mm 16 Korrosionsklasse C5 Anb. træklast beton C20/25, kN 6,10 Tværlast beton C20/25, kN 6,10 Træklast revnet beton, kN 4,30 Tværlast revnet beton, kN 4,3 ETA/DoP DOP 4-010-010011-202002, ETA-01/0011 Montagetop SW 16 Materiale Syrefast stål A4 Antal 25 Betegnelse BLS M8-14/40/15 A4 SUPERPLUS EAN 4061245000688	Download billede Art.nr. PDF Del via e-mail
▼	9654080254	2424937	8x130	M8	8x130	14	25
Tekniske data	Art. Nr. 9654080254 Db-nr 2424937 Dimension, mm 8x130 Diameter, mm M8 Dimension 8x130 BorØ, mm 14 Gevind M8 Træklast ikke-revnet C20/25, kN, kN 13,9 Længde, L, mm 130,0 Maks montering, tfix, mm 25 Min. boredybde, h1, mm 100 Tilspændingsmoment, Tinst, Nm 25 Effektiv monteringsdybde, hef, mm 80 Afstandshul Ø, df, mm 16 Korrosionsklasse C5 Anb. træklast beton C20/25, kN 13,90 Tværlast beton C20/25, kN 23,70 Træklast revnet beton, kN 7,60 Tværlast revnet beton, kN 23,7 ETA/DoP DOP 4-010-010011-202002, ETA-01/0011 Montagetop SW 16 Materiale Syrefast stål A4 Antal 25 Betegnelse BLS M8-14/80/25 A4 SUPERPLUS EAN 6416031776205	Download billede Art.nr. PDF Del via e-mail
▼	9650080154	2424936	12x130	M12	12x130	20	10
Tekniske data	Art. Nr. 9650080154 Db-nr 2424936 Dimension, mm 12x130 Diameter, mm M12 Dimension 12x130 BorØ, mm 20 Gevind M12 Længde, L, mm 130,0 Træklast ikke-revnet C20/25, kN, kN 17,2 Maks montering, tfix, mm 15 Min. boredybde, h1, mm 105 Tilspændingsmoment, Tinst, Nm 80 Effektiv monteringsdybde, hef, mm 80 Afstandshul Ø, df, mm 21 Korrosionsklasse C5 Anb. træklast beton C20/25, kN 17,20 Tværlast beton C20/25, kN 34,40 Træklast revnet beton, kN 11,90 Tværlast revnet beton, kN 24,6 ETA/DoP DOP 4-010-010011-202002, ETA-01/0011 Montagetop SW 19 Materiale Syrefast stål A4 Antal 10 Betegnelse BLS M12-20/80/15 A4 SUPERPLUS EAN 6416031776519	Download billede Art.nr. PDF Del via e-mail
▼	9650080304	2424939	12x145	M12	12x145	20	10
Tekniske data	Art. Nr. 9650080304 Db-nr 2424939 Dimension, mm 12x145 Diameter, mm M12 Dimension 12x145 BorØ, mm 20 Gevind M12 Længde, L, mm 145,0 Træklast ikke-revnet C20/25, kN, kN 17,2 Maks montering, tfix, mm 30 Min. boredybde, h1, mm 105 Tilspændingsmoment, Tinst, Nm 80 Effektiv monteringsdybde, hef, mm 80 Afstandshul Ø, df, mm 21 Korrosionsklasse C5 Anb. træklast beton C20/25, kN 17,20 Tværlast beton C20/25, kN 34,40 Træklast revnet beton, kN 11,90 Tværlast revnet beton, kN 24,5 ETA/DoP DOP 4-010-010011-202002, ETA-01/0011 Montagetop SW 19 Materiale Syrefast stål A4 Antal 10 Betegnelse BLS M12-20/80/30 A4 SUPERPLUS EAN 4061245001456	Download billede Art.nr. PDF Del via e-mail
▼	9655150304	2424938	16x220	M16	16x220	25	5
Tekniske data	Art. Nr. 9655150304 Db-nr 2424938 Dimension, mm 16x220 Diameter, mm M16 Dimension 16x220 BorØ, mm 25 Gevind M16 Længde, L, mm 220,0 Træklast ikke-revnet C20/25, kN, kN 44,1 Maks montering, tfix, mm 30 Min. boredybde, h1, mm 185 Tilspændingsmoment, Tinst, Nm 180 Effektiv monteringsdybde, hef, mm 150 Afstandshul Ø, df, mm 26 Korrosionsklasse C5 Anb. træklast beton C20/25, kN 44,10 Tværlast beton C20/25, kN 67,40 Træklast revnet beton, kN 23,80 Tværlast revnet beton, kN 63,0 ETA/DoP DOP 4-010-010011-202002, ETA-01/0011 Montagetop SW 24 Materiale Syrefast stål A4 Antal 5 Betegnelse BLS M16-25/150/30 A4 SUPERPLUS EAN 6416031776601	Download billede Art.nr. PDF Del via e-mail
