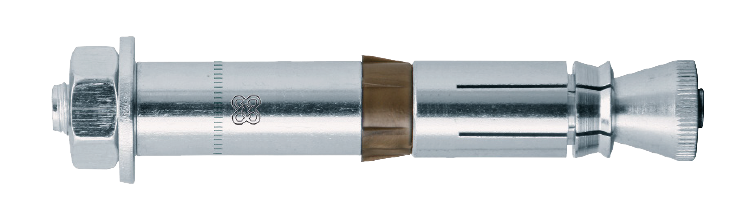

Undercutanker BLS C1, Liebig

ETA-vurderet undercutanker i stål

Unikt automatisk selvunderskærende anker til tung præinstalleret montering

Unikt automatisk selvunderskærende undercutanker til tung montering i gennemgående hul. Den enkleste, hurtigste og sikreste løsning på markedet. Økonomisk: Ingen speciel bore-, underskæringsværktøj eller montageværktøj. Minimale ekspansionskræfter tillader mellemrum og kantafstande at være små. FZB til tør indendørs brug og midlertidig udendørs brug.

Materiale: Stål

Overfladebehandling: Elforzinket

Miljø: Til indendørs brug

Egenskaber: Boltskrue, møtrik og skive

Monteringsvejledning

Bor med det angivne bor, børst og blæs indtil hullet er helt rent for borestøv. Indsæt ekspansionsdelen, monter med en momentnøgle og spænd til det specificerede tilspændingsmoment.

Dokument

DoP-EJOT 4-010-010011-2020_02

ETA-01_0011

Produktblad

Undercutanker BLS C1, Liebig.pdf

	Art. Nr.	Db-nr	Dimension	Bor Ø, mm	Diameter, mm	Længde, L, mm	Antal
▼	9654080025	2424929	8x130	14	M8	130	25

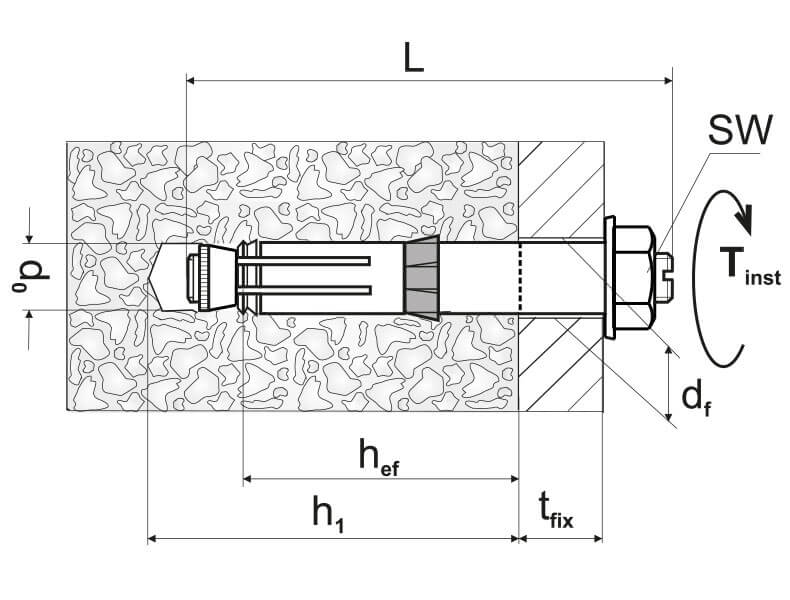

Tekniske data	Art. Nr. 9654080025 Db-nr 2424929 Dimension 8x130 Bor Ø, mm 14 Diameter, mm M8 Længde, L, mm 130 Montagetop 17 Max samling, tfix, mm 25 Min. boredybde, h1, mm 100 Afstandshul Ø, df, mm 16 Tiltrækningsmoment, Tinst, Nm 25 Effektiv monteringsdybde, hef, mm 80 Træklast ikke-revnet C20/25, kN, kN 13,9 Forskydningskraft beton C20/25, kN 23,7 Træklast revnet beton, kN 7,6 Forskydningskraft revnet beton, kN 23,7 Materiale Stål Overfladebehandling Elforzinket Korrosivitetsklasse C1 ETA/DoP EJOT 4-010-010011-2020/1, ETA-01/0011 Antal 25 Betegnelse Undercutanker BLS M8-14/80/25 SUPERPLUS EAN 6416031776236	Download billede Art.nr. PDF Del via e-mail
▼	9650080015	2424928	12x130	20	M12	130	10
Tekniske data	Art. Nr. 9650080015 Db-nr 2424928 Dimension 12x130 Bor Ø, mm 20 Diameter, mm M12 Længde, L, mm 130 Montagetop 19 Max samling, tfix, mm 15 Min. boredybde, h1, mm 105 Afstandshul Ø, df, mm 21 Tiltrækningsmoment, Tinst, Nm 80 Effektiv monteringsdybde, hef, mm 80 Træklast ikke-revnet C20/25, kN, kN 17,2 Forskydningskraft beton C20/25, kN 34,4 Træklast revnet beton, kN 11,9 Forskydningskraft revnet beton, kN 24,6 Materiale Stål Overfladebehandling Elforzinket Korrosivitetsklasse C1 ETA/DoP EJOT 4-010-010011-2020/1, ETA-01/0011 Antal 10 Betegnelse Undercutanker BLS M12-20/80/15 SUPERPLUS EAN 4061245001586	Download billede Art.nr. PDF Del via e-mail
▼	9650080030	2424932	12x145	20	M12	145	10
Tekniske data	Art. Nr. 9650080030 Db-nr 2424932 Dimension 12x145 Bor Ø, mm 20 Diameter, mm M12 Længde, L, mm 145 Montagetop 19 Max samling, tfix, mm 30 Min. boredybde, h1, mm 105 Afstandshul Ø, df, mm 21 Tiltrækningsmoment, Tinst, Nm 80 Effektiv monteringsdybde, hef, mm 80 Træklast ikke-revnet C20/25, kN, kN 17,2 Forskydningskraft beton C20/25, kN 34,4 Træklast revnet beton, kN 11,9 Forskydningskraft revnet beton, kN 24,6 Materiale Stål Overfladebehandling Elforzinket Korrosivitetsklasse C1 ETA/DoP EJOT 4-010-010011-2020/1, ETA-01/0011 Antal 10 Betegnelse Undercutanker BLS M12-20/80/30 SUPERPLUS EAN 6416031776243	Download billede Art.nr. PDF Del via e-mail
▼	9650150030	2424931	12x215	20	M12	215	10
Tekniske data	Art. Nr. 9650150030 Db-nr 2424931 Dimension 12x215 Bor Ø, mm 20 Diameter, mm M12 Længde, L, mm 215 Montagetop 19 Max samling, tfix, mm 30 Min. boredybde, h1, mm 175 Afstandshul Ø, df, mm 21 Tiltrækningsmoment, Tinst, Nm 80 Effektiv monteringsdybde, hef, mm 150 Træklast ikke-revnet C20/25, kN, kN 32,1 Forskydningskraft beton C20/25, kN 40 Træklast revnet beton, kN 19 Forskydningskraft revnet beton, kN 40 Materiale Stål Overfladebehandling Elforzinket Korrosivitetsklasse C1 ETA/DoP EJOT 4-010-010011-2020/1, ETA-01/0011 Antal 10 Betegnelse Undercutanker BLS M12-20/150/30 SUPERPLUS EAN 6416031776274	Download billede Art.nr. PDF Del via e-mail
▼	9655150030	2424930	16x220	25	M16	220	5
Tekniske data	Art. Nr. 9655150030 Db-nr 2424930 Dimension 16x220 Bor Ø, mm 25 Diameter, mm M16 Længde, L, mm 220 Montagetop 24 Max samling, tfix, mm 30 Min. boredybde, h1, mm 185 Afstandshul Ø, df, mm 26 Tiltrækningsmoment, Tinst, Nm 180 Effektiv monteringsdybde, hef, mm 150 Træklast ikke-revnet C20/25, kN, kN 44,1 Forskydningskraft beton C20/25, kN 67,4 Træklast revnet beton, kN 23,8 Forskydningskraft revnet beton, kN 63 Materiale Stål Overfladebehandling Elforzinket Korrosivitetsklasse C1 ETA/DoP EJOT 4-010-010011-2020/1, ETA-01/0011 Antal 5 Betegnelse Undercutanker BLS M16-25/150/30 SUPERPLUS EAN 4061245000091	Download billede Art.nr. PDF Del via e-mail
▼	9655200040	2424933	16x280	25	M16	280	5
Tekniske data	Art. Nr. 9655200040 Db-nr 2424933 Dimension 16x280 Bor Ø, mm 25 Diameter, mm M16 Længde, L, mm 280 Montagetop 24 Max samling, tfix, mm 40 Min. boredybde, h1, mm 235 Afstandshul Ø, df, mm 26 Tiltrækningsmoment, Tinst, Nm 180 Effektiv monteringsdybde, hef, mm 200 Træklast ikke-revnet C20/25, kN, kN 59,8 Forskydningskraft beton C20/25, kN 67,4 Træklast revnet beton, kN 35,7 Forskydningskraft revnet beton, kN 67,4 Materiale Stål Overfladebehandling Elforzinket Korrosivitetsklasse C1 ETA/DoP EJOT 4-010-010011-2020/1, ETA-01/0011 Antal 5 Betegnelse Undercutanker BLS M16-25/200/40 SUPERPLUS EAN 6416031776328	Download billede Art.nr. PDF Del via e-mail
▼	9655200060	2424934	16x300	25	M16	300	5
Tekniske data	Art. Nr. 9655200060 Db-nr 2424934 Dimension 16x300 Bor Ø, mm 25 Diameter, mm M16 Længde, L, mm 300 Montagetop 24 Max samling, tfix, mm 60 Min. boredybde, h1, mm 235 Afstandshul Ø, df, mm 26 Tiltrækningsmoment, Tinst, Nm 180 Effektiv monteringsdybde, hef, mm 200 Træklast ikke-revnet C20/25, kN, kN 59,8 Forskydningskraft beton C20/25, kN 67,4 Træklast revnet beton, kN 35,7 Forskydningskraft revnet beton, kN 67,4 Materiale Stål Overfladebehandling Elforzinket Korrosivitetsklasse C1 ETA/DoP EJOT 4-010-010011-2020/1, ETA-01/0011 Antal 5 Betegnelse Undercutanker BLS M16-25/200/60 SUPERPLUS EAN 4061245000022	Download billede Art.nr. PDF Del via e-mail
