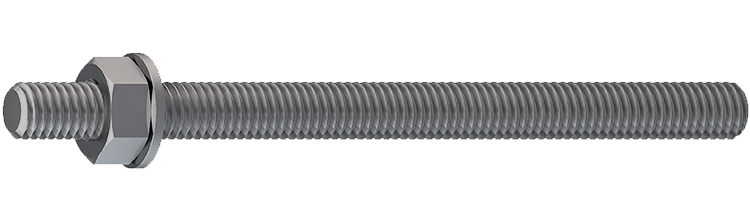

Gevindstang AST C4

Med Skive og Møtrik

Anvendes sammen med kemisk klæbemasse. Med møtrik og skive.

Varmgalvaniseret gevindstang til forankring i beton, massiv sten og i perforeret murværk med perforeret muffe. For at bestemme den karakteristiske bæreevne i beton skal ETA-16/0107 følges. For at bestemme bæreevne i massivt og perforeret murværk skal ETA-16/0089 følges.

Materiale: Stål

Overfladebehandling: Varmforzinket

Miljø: For udendørs brug

Egenskaber: Med skive og møtrik

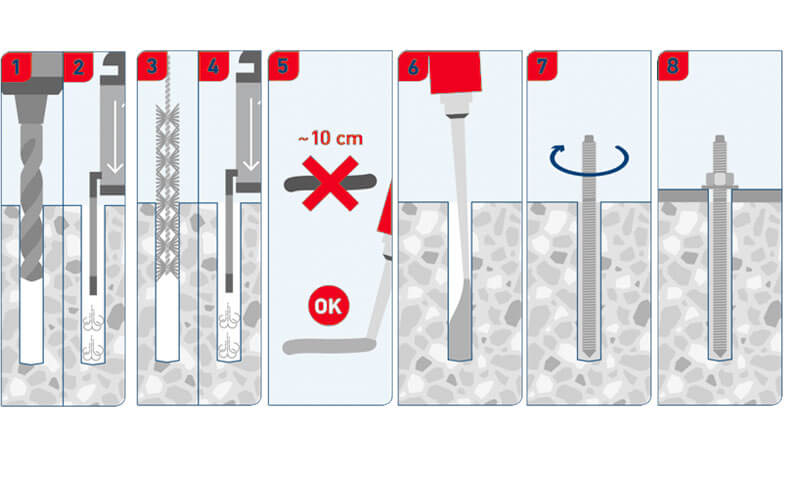

Monteringsvejledning

1) Bor hul i materialet, du skal montere i 2) Blæs og børst hullet rent 4 gange, så alt borestøv er væk 3) Tryk ca. 15 cm injektionsmasse ud for at sikre korrekt blanding 4) Fyld 3/4 af hullet med ankermasse 5) Drej ankerstangen ned for at fjerne eventuelle luftbobler. For mængdeberegning af ankermasse, brug Multifix Calc https://www.ejot.se/mangdberakning-multifix

Anvendelsesområde

Til montering af kabel- og rørklemmer, træ- og metalkonstruktioner, metalbeslag, strøer

Dokument

Produktblad

Gevindstang AST C4.pdf

	Art. Nr.	Db-nr	Dimension, mm	Diameter, mm	Dimension	BorØ, mm	Antal
▼	9650072659	2423415	M8x110	M8	M8x110	10	10

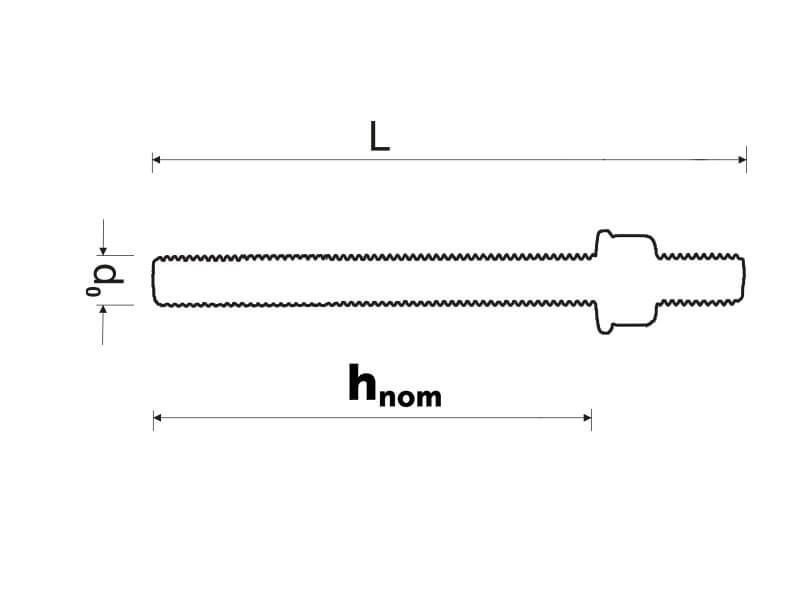

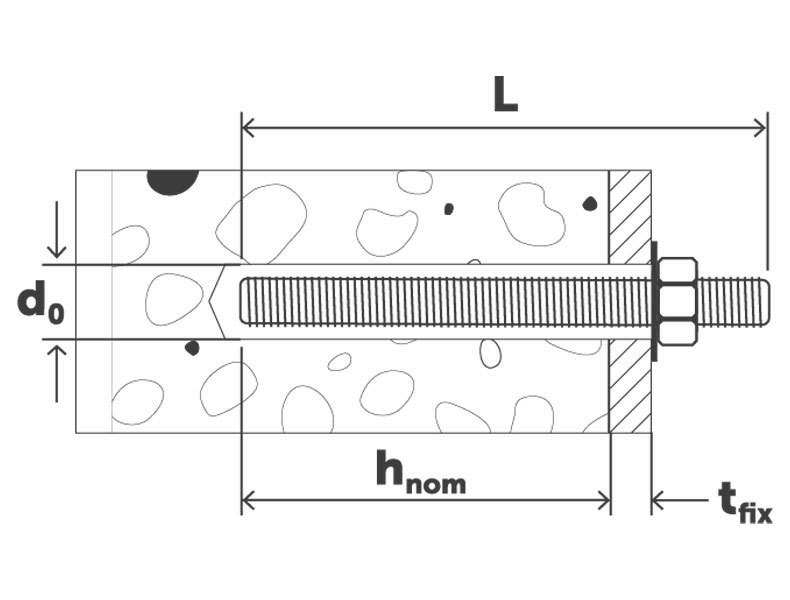

Tekniske data	Art. Nr. 9650072659 Db-nr 2423415 Dimension, mm M8x110 Diameter, mm M8 Dimension M8x110 BorØ, mm 10 Materiale Stål Overfladebehandling Varmforzinket Gevind M8 Længde, L, mm 110,0 Korrosionsklasse C4 Maks montering, tfix, mm 15 Min. boredybde, h1, mm 80 Min. monteringsdybde, hnom, mm 80 Effektiv monteringsdybde, hef, mm 80 Montagetop SW 13 Antal 10 Betegnelse Klæbeanker 8X110 FZV EAN 7319610041383	Download billede Art.nr. PDF Del via e-mail
▼	9650072660	2423416	M10x130	M10	M10x130	12	10
Tekniske data	Art. Nr. 9650072660 Db-nr 2423416 Dimension, mm M10x130 Diameter, mm M10 Dimension M10x130 BorØ, mm 12 Materiale Stål Overfladebehandling Varmforzinket Gevind M10 Længde, L, mm 130,0 Korrosionsklasse C4 Maks montering, tfix, mm 20 Min. boredybde, h1, mm 90 Min. monteringsdybde, hnom, mm 90 Effektiv monteringsdybde, hef, mm >60 Montagetop SW 17 Antal 10 Betegnelse Klæbeanker 10X130 FZV EAN 7319610041390	Download billede Art.nr. PDF Del via e-mail
▼	9650072661	2423417	M12x160	M12	M12x160	14	10
Tekniske data	Art. Nr. 9650072661 Db-nr 2423417 Dimension, mm M12x160 Diameter, mm M12 Dimension M12x160 BorØ, mm 14 Materiale Stål Overfladebehandling Varmforzinket Gevind M12 Længde, L, mm 160,0 Korrosionsklasse C4 Maks montering, tfix, mm 30 Min. boredybde, h1, mm 110 Min. monteringsdybde, hnom, mm 100 Effektiv monteringsdybde, hef, mm >70 Montagetop SW 19 Antal 10 Betegnelse Klæbeanker 12X160 FZV EAN 7319610041406	Download billede Art.nr. PDF Del via e-mail
▼	9650072663	2423418	M16x190	M16	M16x190	18	10
Tekniske data	Art. Nr. 9650072663 Db-nr 2423418 Dimension, mm M16x190 Diameter, mm M16 Dimension M16x190 BorØ, mm 18 Materiale Stål Overfladebehandling Varmforzinket Gevind M16 Længde, L, mm 190,0 Korrosionsklasse C4 Maks montering, tfix, mm 40 Min. boredybde, h1, mm 125 Min. monteringsdybde, hnom, mm 130 Effektiv monteringsdybde, hef, mm >80 Montagetop SW 24 Antal 10 Betegnelse Klæbeanker 16X190 FZV EAN 7319610041413	Download billede Art.nr. PDF Del via e-mail
▼	9650072766	2494993	M30x300	M24	M24x300	28	5
Tekniske data	Art. Nr. 9650072766 Db-nr 2494993 Dimension, mm M30x300 Diameter, mm M24 Dimension M24x300 BorØ, mm 28 Materiale Stål Overfladebehandling Varmforzinket Gevind M24 Længde, L, mm 300,0 Korrosionsklasse C4 Maks montering, tfix, mm 55 Min. boredybde, h1, mm 210 Min. monteringsdybde, hnom, mm 210 Effektiv monteringsdybde, hef, mm Montagetop SW 36 Antal 5 Betegnelse Klæbeanker M24X300 FZV EAN 7319610090121	Download billede Art.nr. PDF Del via e-mail
▼	9650072768	2423419	M30x360	M30	M30x360	35	5
Tekniske data	Art. Nr. 9650072768 Db-nr 2423419 Dimension, mm M30x360 Diameter, mm M30 Dimension M30x360 BorØ, mm 35 Materiale Stål Overfladebehandling Varmforzinket Gevind M30 Længde, L, mm 360,0 Korrosionsklasse C4 Maks montering, tfix, mm 45 Min. boredybde, h1, mm 280 Min. monteringsdybde, hnom, mm 280 Effektiv monteringsdybde, hef, mm Montagetop SW 46 Antal 5 Betegnelse Gevindstang M30x360 VGZ EAN 7319610090138	Download billede Art.nr. PDF Del via e-mail
