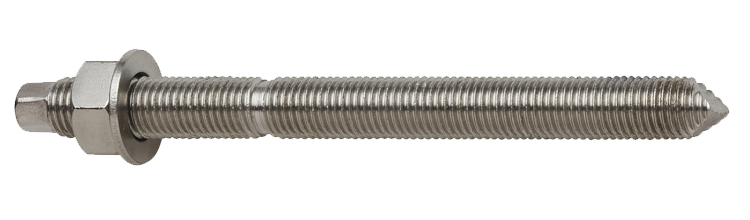

Gevindstang A4

Med møtrik og skive, rustfrit stål A4

Anvendes sammen med kemisk klæbemasse. Til forankring i beton og massiv sten. Til forankring i perforeret murværk med sihylster.

Rustfrit stål A4 gevindstang til forankring i beton, massiv sten og i perforeret murværk med perforeret muffe. For at bestemme den karakteristiske lastkapacitet i beton skal ETA følges. For at bestemme lastkapacitet i massiv og perforeret murværk skal ETA følges.

Materiale: Syrefast stål A4

Monteringsvejledning

1) Bor hul i materialet, du skal montere i 2) Blæs og børst hullet rent 4 gange, så alt borestøv er væk 3) Tryk ca. 15 cm injektionsmasse ud for at sikre korrekt blanding 4) Fyld 3/4 af hullet med ankermasse 5) Drej ankerstangen ned for at fjerne eventuelle luftbobler. For mængdeberegning af ankermasse, brug Multifix Calc https://www.ejot.se/mangdberakning-multifix

Dokument

Produktblad

Gevindstang A4.pdf

	Art. Nr.	Dimension	BorØ, mm	Gevind	Længde, L, mm	Maks montering, tfix, mm	Antal
▼	9658072679	8x110	10	M8	110	15	10
Tekniske data	Art. Nr. 9658072679 Dimension 8x110 BorØ, mm 10 Gevind M8 Længde, L, mm 110 Maks montering, tfix, mm 15 Min. boredybde, h1, mm 80 Min. monteringsdybde, hnom, mm 80 Montagetop SW 13 Materiale Syrefast stål A4 Korrosionsklasse C5 Db-nr 2613088 Antal 10 Betegnelse Gevindstang 8x110 Rustfri A4 EAN 7319610103838	Download billede Art.nr. PDF Del via e-mail
▼	9658072680	10x130	12	M10	130	20	10
Tekniske data	Art. Nr. 9658072680 Dimension 10x130 BorØ, mm 12 Gevind M10 Længde, L, mm 130 Maks montering, tfix, mm 20 Min. boredybde, h1, mm 90 Min. monteringsdybde, hnom, mm 90 Montagetop SW 17 Materiale Syrefast stål A4 Korrosionsklasse C5 Db-nr 2613089 Antal 10 Betegnelse Gevindstang 10x130 Rustfri A4 EAN 7319610103845	Download billede Art.nr. PDF Del via e-mail
▼	9658072683	16x190	18	M16	190	40	10
Tekniske data	Art. Nr. 9658072683 Dimension 16x190 BorØ, mm 18 Gevind M16 Længde, L, mm 190 Maks montering, tfix, mm 40 Min. boredybde, h1, mm 125 Min. monteringsdybde, hnom, mm 130 Montagetop SW 24 Materiale Syrefast stål A4 Korrosionsklasse C5 Db-nr 2613090 Antal 10 Betegnelse Gevindstang 16x190 Rustfri A4 EAN 7319610103869	Download billede Art.nr. PDF Del via e-mail
▼	9658072784	20x260	24	M20	260	60	5
Tekniske data	Art. Nr. 9658072784 Dimension 20x260 BorØ, mm 24 Gevind M20 Længde, L, mm 260 Maks montering, tfix, mm 60 Min. boredybde, h1, mm 170 Min. monteringsdybde, hnom, mm 170 Montagetop SW 30 Materiale Syrefast stål A4 Korrosionsklasse C5 Db-nr 2613091 Antal 5 Betegnelse Gevindstang 20x260 Rustfri A4 EAN 7319610103876	Download billede Art.nr. PDF Del via e-mail
▼	9658072786	24x300	28	M24	300	55	5
Tekniske data	Art. Nr. 9658072786 Dimension 24x300 BorØ, mm 28 Gevind M24 Længde, L, mm 300 Maks montering, tfix, mm 55 Min. boredybde, h1, mm 210 Min. monteringsdybde, hnom, mm 210 Montagetop SW 36 Materiale Syrefast stål A4 Korrosionsklasse C5 Db-nr 2613092 Antal 5 Betegnelse Gevindstang 24x300 Rustfri A4 EAN 7319610103883	Download billede Art.nr. PDF Del via e-mail
▼	9658072788	30x360	35	M30	360	45	5
Tekniske data	Art. Nr. 9658072788 Dimension 30x360 BorØ, mm 35 Gevind M30 Længde, L, mm 360 Maks montering, tfix, mm 45 Min. boredybde, h1, mm 280 Min. monteringsdybde, hnom, mm 280 Montagetop SW 46 Materiale Syrefast stål A4 Korrosionsklasse C5 Db-nr 2613093 Antal 5 Betegnelse Gevindstang 30x360 Rustfri A4 EAN 7319610103890	Download billede Art.nr. PDF Del via e-mail
