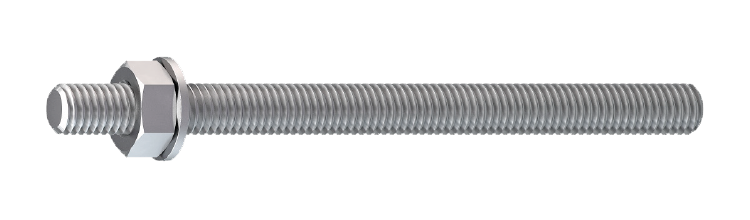

Gevindstang AST C1

Med Skive og Møtrik

Anvendes sammen med kemisk klæbemasse. Med møtrik og skive.

El galvaniseret gevindstang til forankring i beton, massiv sten og i perforeret murværk med perforeret muffe. For at bestemme den karakteristiske bæreevne i beton skal ETA-16/0107 følges. For at bestemme bæreevne i massivt og perforeret murværk skal ETA-16/0089 følges.

Materiale: Stål

Overfladebehandling: Elforzinket

Miljø: For indendørs brug

Egenskaber: Med skive og møtrik

Monteringsvejledning

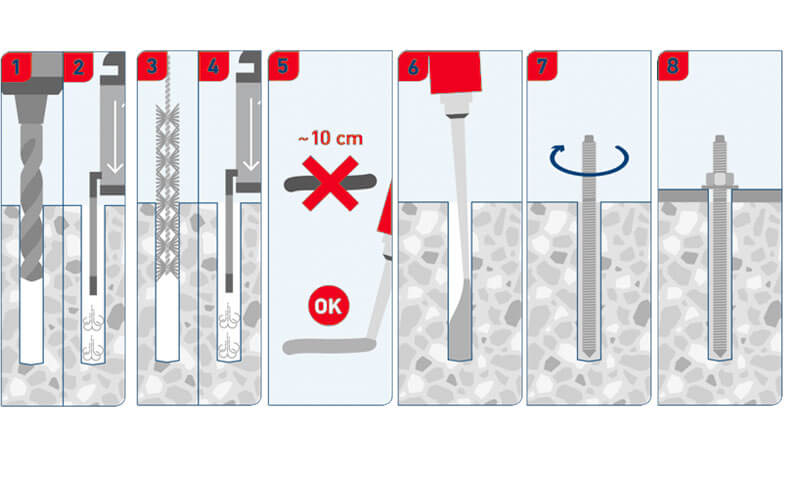

1) Bor hul i materialet, du skal montere i 2) Blæs og børst hullet rent 4 gange, så alt borestøv er væk 3) Tryk ca. 15 cm injektionsmasse ud for at sikre korrekt blanding 4) Fyld 3/4 af hullet med ankermasse 5) Drej ankerstangen ned for at fjerne eventuelle luftbobler. For mængdeberegning af ankermasse, brug Multifix Calc https://www.ejot.se/mangdberakning-multifix

Anvendelsesområde

Til montering af kabel- og rørklemmer, træ- og metalkonstruktioner, metalbeslag, strøer

Dokument

Produktblad

Gevindstang AST C1.pdf

	Art. Nr.	Db-nr	Dimension, mm	Dimension	BorØ, mm	Materiale	Antal
▼	9570098110	2423412	M8x110	M8x110	10	Stål	10

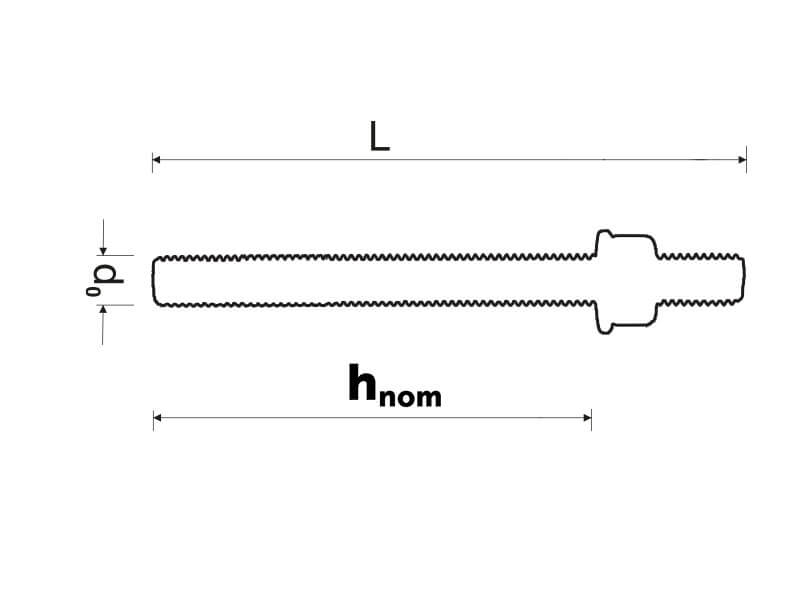

Tekniske data	Art. Nr. 9570098110 Db-nr 2423412 Dimension, mm M8x110 Dimension M8x110 BorØ, mm 10 Materiale Stål Overfladebehandling Elforzinket Gevind M8 Længde, L, mm 110,0 Korrosionsklasse C1 Maks montering, tfix, mm 15 Min. boredybde, h1, mm 60 Min. monteringsdybde, hnom, mm 80 Diameter, mm M8 Effektiv monteringsdybde, hef, mm >60 Montagetop SW 13 Antal 10 Betegnelse Klæbeanker AST M8x110 FZB EAN 4061245010595	Download billede Art.nr. PDF Del via e-mail
▼	9570910130	2423413	M10x130	M10x130	12	Stål	10
Tekniske data	Art. Nr. 9570910130 Db-nr 2423413 Dimension, mm M10x130 Dimension M10x130 BorØ, mm 12 Materiale Stål Overfladebehandling Elforzinket Gevind M10 Længde, L, mm 130,0 Korrosionsklasse C1 Maks montering, tfix, mm 20 Min. boredybde, h1, mm 60 Min. monteringsdybde, hnom, mm 90 Diameter, mm M10 Effektiv monteringsdybde, hef, mm >60 Montagetop SW 17 Antal 10 Betegnelse Klæbeanker AST M10x130 FZB EAN 4061245010588	Download billede Art.nr. PDF Del via e-mail
▼	9570910170	2423424	M10x170	M10x170	12	Stål	10
Tekniske data	Art. Nr. 9570910170 Db-nr 2423424 Dimension, mm M10x170 Dimension M10x170 BorØ, mm 12 Materiale Stål Overfladebehandling Elforzinket Gevind M10 Længde, L, mm 170,0 Korrosionsklasse C1 Maks montering, tfix, mm Min. boredybde, h1, mm 60 Min. monteringsdybde, hnom, mm 90 Diameter, mm M10 Effektiv monteringsdybde, hef, mm >60 Montagetop SW 17 Antal 10 Betegnelse Klæbeanker AST M10x170 FZB EAN 4061245010571	Download billede Art.nr. PDF Del via e-mail
▼	9570912160	2423414	M12x160	M12x160	14	Stål	10
Tekniske data	Art. Nr. 9570912160 Db-nr 2423414 Dimension, mm M12x160 Dimension M12x160 BorØ, mm 14 Materiale Stål Overfladebehandling Elforzinket Gevind M12 Længde, L, mm 160,0 Korrosionsklasse C1 Maks montering, tfix, mm 30 Min. boredybde, h1, mm 70 Min. monteringsdybde, hnom, mm 110 Diameter, mm M12 Effektiv monteringsdybde, hef, mm >70 Montagetop SW 19 Antal 10 Betegnelse Klæbeanker AST M12x160 FZB EAN 4061245010564	Download billede Art.nr. PDF Del via e-mail
