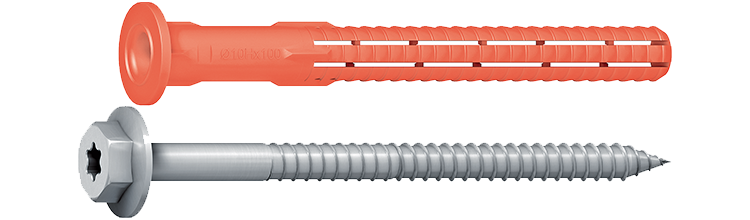

Fasadplugg SDF-KB-10 C4

ETA-bedömd, sexkantshuvud och plugg med krage

För montage av fixturer av trä- eller stål. Finns även i utförande med försänkt skruv och försänkt plugg.

ETA-bedömd fasadplugg med bra utdragsvärden. Funkar utmärkt till applikationer så som fastsättning av konsoler, skenor, fasadsystem med mera.

Materiale: Stål
Overfladebehandling: C1000
Miljø: För användning utomhus
Egenskaber: Sexkantshuvud och plugg med krage. Ytbehandling C1000 (zinklager på min 8um med topcoat) som är lämplig för C4-miljö.
Korrosivitetsklasse
Træ på beton
ETA-vurderet
Miljøvurdering EPD
Materiale, Letbeton
entityproperties.propertynames.ep_prod_icons.p-00129

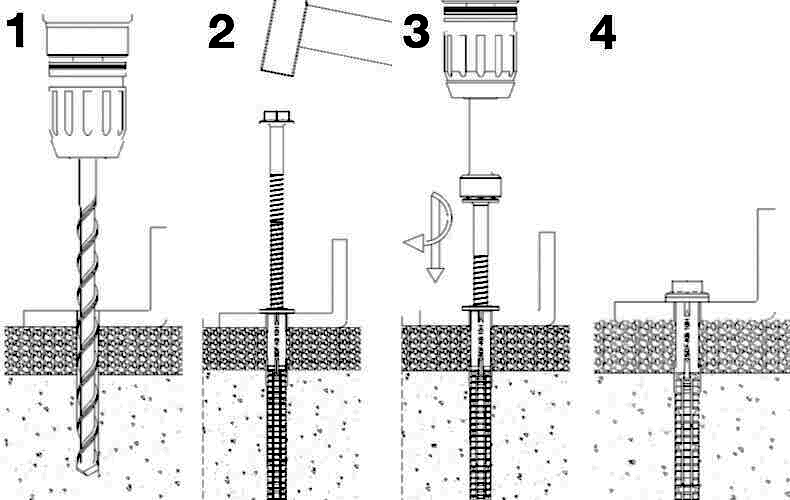

Monteringsvejledning

Monteringsvejledning product.sketchpicture.titletext

Anvendelsesområde

Lämplig för montage av konsoler, skenor, grindar, fasadsystem med mera.

Dokument

Produktblad

Fasadplugg SDF-KB-10 C4.pdf
Art. Nr. Dimension Bor Ø, mm Længde, L, mm SW/Bittrack Min. boredybde, h1, mm Antal
8650000803 10x80 10 80 13 80 25

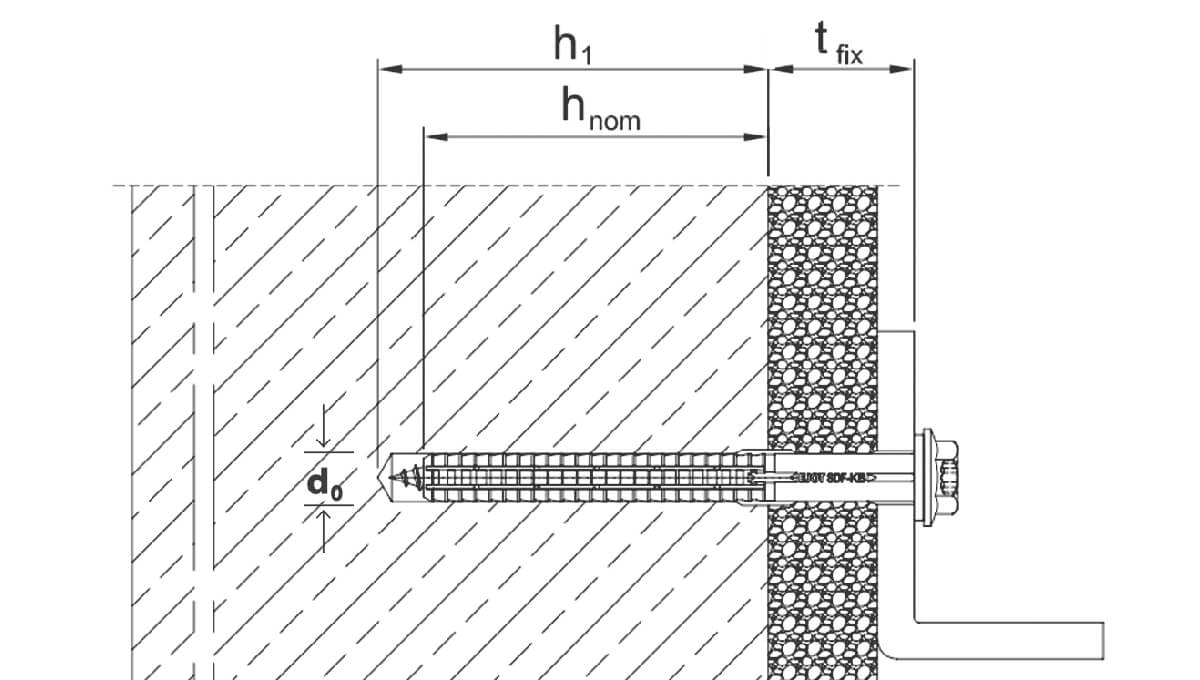

Installasjonsparametere
Art. Nr.
8650000803
Dimension
10x80
Bor Ø, mm
10
Længde, L, mm
80
SW/Bittrack
13
Min. boredybde, h1, mm
80
Max samling, tfix, mm
10
Min. monteringsdybde, hnom, mm
70
Afstandshul Ø, df, mm
10,5
Bemærk udvindingsværdi Beton C20/25, kN
2,5
Bemærk udvindingsværdi Letbeton AAC 4,0, kN
1,25
Bemærk udvindingsværdi Flise, kN
1,6
Bemærk udtræksværdi Perforeret mursten, kN
0,8
Materiale
Stål
Overfladebehandling
C1000
Korrosivitetsklasse
C4
ETA/DoP
EJOT 2-003-100305-2017, ETA-10/0305
Antal
25
Betegnelse
Fasadplugg SDF-KB-10Hx80 C1000
EAN
4061245087672
Billede af Fasadplugg SDF-KB-10Hx80 C1000
Last ned bilde
Artikkelark
8650000804 10x100 10 100 13 80 25
Installasjonsparametere
Art. Nr.
8650000804
Dimension
10x100
Bor Ø, mm
10
Længde, L, mm
100
SW/Bittrack
13
Min. boredybde, h1, mm
80
Max samling, tfix, mm
30
Min. monteringsdybde, hnom, mm
70
Afstandshul Ø, df, mm
10,5
Bemærk udvindingsværdi Beton C20/25, kN
2,5
Bemærk udvindingsværdi Letbeton AAC 4,0, kN
1,25
Bemærk udvindingsværdi Flise, kN
1,6
Bemærk udtræksværdi Perforeret mursten, kN
0,8
Materiale
Stål
Overfladebehandling
C1000
Korrosivitetsklasse
C4
ETA/DoP
EJOT 2-003-100305-2017, ETA-10/0305
Antal
25
Betegnelse
Fasadplugg SDF-KB-10Hx100 C1000
EAN
4061245087603
Billede af Fasadplugg SDF-KB-10Hx100 C1000
Last ned bilde
Artikkelark
8650000805 10x120 10 120 13 80 25
Installasjonsparametere
Art. Nr.
8650000805
Dimension
10x120
Bor Ø, mm
10
Længde, L, mm
120
SW/Bittrack
13
Min. boredybde, h1, mm
80
Max samling, tfix, mm
50
Min. monteringsdybde, hnom, mm
70
Afstandshul Ø, df, mm
10,5
Bemærk udvindingsværdi Beton C20/25, kN
2,5
Bemærk udvindingsværdi Letbeton AAC 4,0, kN
1,25
Bemærk udvindingsværdi Flise, kN
1,6
Bemærk udtræksværdi Perforeret mursten, kN
0,8
Materiale
Stål
Overfladebehandling
C1000
Korrosivitetsklasse
C4
ETA/DoP
EJOT 2-003-100305-2017, ETA-10/0305
Antal
25
Betegnelse
Fasadplugg SDF-KB-10Hx120 C1000
EAN
4061245087610
Billede af Fasadplugg SDF-KB-10Hx120 C1000
Last ned bilde
Artikkelark
8650000806 10x140 10 140 13 80 25
Installasjonsparametere
Art. Nr.
8650000806
Dimension
10x140
Bor Ø, mm
10
Længde, L, mm
140
SW/Bittrack
13
Min. boredybde, h1, mm
80
Max samling, tfix, mm
70
Min. monteringsdybde, hnom, mm
70
Afstandshul Ø, df, mm
10,5
Bemærk udvindingsværdi Beton C20/25, kN
2,5
Bemærk udvindingsværdi Letbeton AAC 4,0, kN
1,25
Bemærk udvindingsværdi Flise, kN
1,6
Bemærk udtræksværdi Perforeret mursten, kN
0,8
Materiale
Stål
Overfladebehandling
C1000
Korrosivitetsklasse
C4
ETA/DoP
EJOT 2-003-100305-2017, ETA-10/0305
Antal
25
Betegnelse
Fasadplugg SDF-KB-10Hx140 C1000
EAN
4061245087627
Billede af Fasadplugg SDF-KB-10Hx140 C1000
Last ned bilde
Artikkelark
8650000807 10x160 10 160 13 80 25
Installasjonsparametere
Art. Nr.
8650000807
Dimension
10x160
Bor Ø, mm
10
Længde, L, mm
160
SW/Bittrack
13
Min. boredybde, h1, mm
80
Max samling, tfix, mm
90
Min. monteringsdybde, hnom, mm
70
Afstandshul Ø, df, mm
10,5
Bemærk udvindingsværdi Beton C20/25, kN
2,5
Bemærk udvindingsværdi Letbeton AAC 4,0, kN
1,25
Bemærk udvindingsværdi Flise, kN
1,6
Bemærk udtræksværdi Perforeret mursten, kN
0,8
Materiale
Stål
Overfladebehandling
C1000
Korrosivitetsklasse
C4
ETA/DoP
EJOT 2-003-100305-2017, ETA-10/0305
Antal
25
Betegnelse
Fasadplugg SDF-KB-10Hx160 C1000
EAN
4061245087634
Billede af Fasadplugg SDF-KB-10Hx160 C1000
Last ned bilde
Artikkelark
8650000808 10x180 10 180 13 80 25
Installasjonsparametere
Art. Nr.
8650000808
Dimension
10x180
Bor Ø, mm
10
Længde, L, mm
180
SW/Bittrack
13
Min. boredybde, h1, mm
80
Max samling, tfix, mm
110
Min. monteringsdybde, hnom, mm
70
Afstandshul Ø, df, mm
10,5
Bemærk udvindingsværdi Beton C20/25, kN
2,5
Bemærk udvindingsværdi Letbeton AAC 4,0, kN
1,25
Bemærk udvindingsværdi Flise, kN
1,6
Bemærk udtræksværdi Perforeret mursten, kN
0,8
Materiale
Stål
Overfladebehandling
C1000
Korrosivitetsklasse
C4
ETA/DoP
EJOT 2-003-100305-2017, ETA-10/0305
Antal
25
Betegnelse
Fasadplugg SDF-KB-10Hx180 C1000
EAN
4061245087641
Billede af Fasadplugg SDF-KB-10Hx180 C1000
Last ned bilde
Artikkelark
8650000809 10x200 10 200 13 80 25
Installasjonsparametere
Art. Nr.
8650000809
Dimension
10x200
Bor Ø, mm
10
Længde, L, mm
200
SW/Bittrack
13
Min. boredybde, h1, mm
80
Max samling, tfix, mm
130
Min. monteringsdybde, hnom, mm
70
Afstandshul Ø, df, mm
10,5
Bemærk udvindingsværdi Beton C20/25, kN
2,5
Bemærk udvindingsværdi Letbeton AAC 4,0, kN
1,25
Bemærk udvindingsværdi Flise, kN
1,6
Bemærk udtræksværdi Perforeret mursten, kN
0,8
Materiale
Stål
Overfladebehandling
C1000
Korrosivitetsklasse
C4
ETA/DoP
EJOT 2-003-100305-2017, ETA-10/0305
Antal
25
Betegnelse
Fasadplugg SDF-KB-10Hx200 C1000
EAN
4061245087658
Billede af Fasadplugg SDF-KB-10Hx200 C1000
Last ned bilde
Artikkelark
8650000810 10x220 10 220 13 80 25
Installasjonsparametere
Art. Nr.
8650000810
Dimension
10x220
Bor Ø, mm
10
Længde, L, mm
220
SW/Bittrack
13
Min. boredybde, h1, mm
80
Max samling, tfix, mm
150
Min. monteringsdybde, hnom, mm
70
Afstandshul Ø, df, mm
10,5
Bemærk udvindingsværdi Beton C20/25, kN
2,5
Bemærk udvindingsværdi Letbeton AAC 4,0, kN
1,25
Bemærk udvindingsværdi Flise, kN
1,6
Bemærk udtræksværdi Perforeret mursten, kN
0,8
Materiale
Stål
Overfladebehandling
C1000
Korrosivitetsklasse
C4
ETA/DoP
EJOT 2-003-100305-2017, ETA-10/0305
Antal
25
Betegnelse
Fasadplugg SDF-KB-10Hx220 C1000
EAN
4061245087665
Billede af Fasadplugg SDF-KB-10Hx220 C1000
Last ned bilde
Artikkelark
