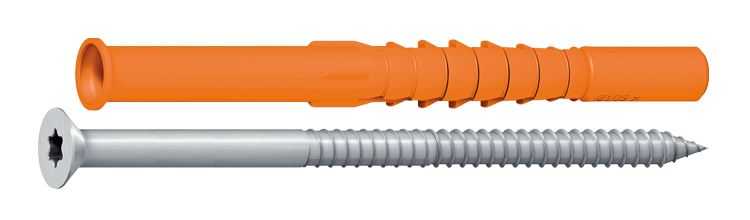

Facadedybel SDP-S FZB

Undersænket hoved og undersænket dybel, elforzinket

Til fastgørelse i letbeton. Leveres med undersænket hoved. Lang ekspansionszone giver gode udtræksværdier. Fungerer fantastisk til applikationer som monteringsbeslag, skinner, facadesystemer og mere.

Materiale: Stål/Polyamid

Overfladebehandling: Elforzinket

Miljø: For indendørs brug

Egenskaber: Undersænket hoved og undersænket dybel

Monteringsvejledning

1) Bor hul i pluggens diameter 2) Før facadepluggen med skrue gennem den monterede detalje ind i underlaget, bank den ned med en hammer, indtil pluggen ligger an mod detaljen 3) Skru skruen ned, indtil detaljen sidder fast 4) Pluggen udvider sig ved indskruning (OBS: i materialer med svag overflade må skruen ikke overspændes)

Anvendelsesområde

Velegnet til montering af beslag, skinner, facadesystemer med mere.

Dokument

Assembly instructions (EN)

EPD-rear-ventilated-curtain-wall-facades

PDS-SDP-S-10 (EN)

ETA-12_0502

DoP-2-005-120502-2022_02

2-005-120502-2022/01

Produktblad

Facadedybel SDP-S FZB.pdf

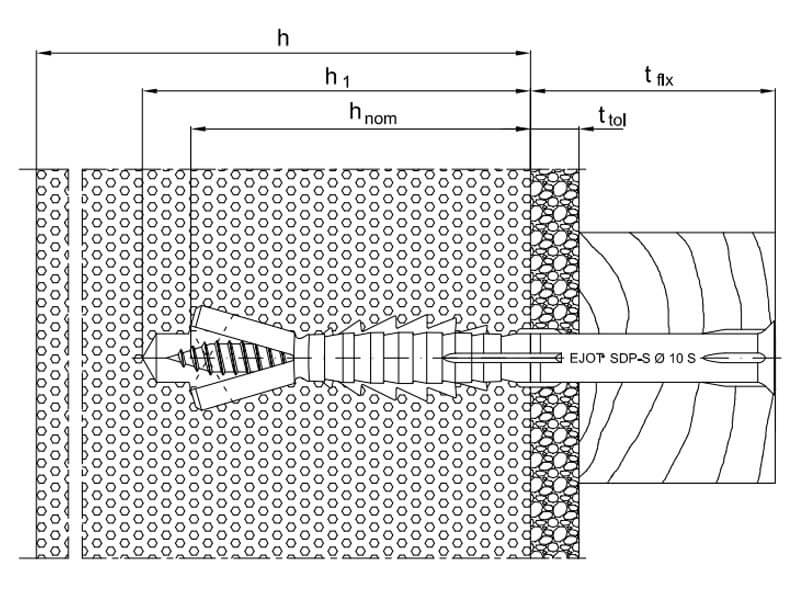

	Art. Nr.	Max samling tfix, tfix, mm	Dimension	BorØ, mm	Maks montering, tfix, mm	Længde, L, mm	Antal
▼	8530080420	10	10x80	10	10	80	100
Tekniske data	Art. Nr. 8530080420 Max samling tfix, tfix, mm 10 Dimension 10x80 BorØ, mm 10 Maks montering, tfix, mm 10 Længde, L, mm 80 Min. boredybde, h1, mm 80 Min. monteringsdybde, hnom, mm 70 Afstandshul Ø, df, mm 10,5 Anb. træklast letbeton AAC 2,0 0,75 Anb. træklast letbeton AAC 6,0 3,00 ETA/DoP 2-005-120502-2022_01, ETA-12/0502 Bit type TX40 Materiale Stål/Polyamid Korrosionsklasse C1 Overfladebehandling Elforzinket Db-nr 2423294 Antal 100 Betegnelse Facadedybel SDP-S 10x80 FZB EAN 4061245019468	Download billede Art.nr. PDF Del via e-mail
▼	8530100420	30	10x100	10	30	100	50
Tekniske data	Art. Nr. 8530100420 Max samling tfix, tfix, mm 30 Dimension 10x100 BorØ, mm 10 Maks montering, tfix, mm 30 Længde, L, mm 100 Min. boredybde, h1, mm 80 Min. monteringsdybde, hnom, mm 70 Afstandshul Ø, df, mm 10,5 Anb. træklast letbeton AAC 2,0 0,75 Anb. træklast letbeton AAC 6,0 3,00 ETA/DoP 2-005-120502-2022_01, ETA-12/0502 Bit type TX40 Materiale Stål/Polyamid Korrosionsklasse C1 Overfladebehandling Elforzinket Db-nr 2423295 Antal 50 Betegnelse Facadedybel SDP-S-10x100 FZB EAN 4061245019444	Download billede Art.nr. PDF Del via e-mail
▼	8530120420	50	10x120	10	50	120	50
Tekniske data	Art. Nr. 8530120420 Max samling tfix, tfix, mm 50 Dimension 10x120 BorØ, mm 10 Maks montering, tfix, mm 50 Længde, L, mm 120 Min. boredybde, h1, mm 80 Min. monteringsdybde, hnom, mm 70 Afstandshul Ø, df, mm 10,5 Anb. træklast letbeton AAC 2,0 0,75 Anb. træklast letbeton AAC 6,0 3,00 ETA/DoP 2-005-120502-2022_01, ETA-12/0502 Bit type TX40 Materiale Stål/Polyamid Korrosionsklasse C1 Overfladebehandling Elforzinket Db-nr 2423296 Antal 50 Betegnelse Facadedybel SDP-S-10x120 FZB EAN 4061245019420	Download billede Art.nr. PDF Del via e-mail
▼	8530140420	10x140	10	70	140	80	50
Tekniske data	Art. Nr. 8530140420 Dimension 10x140 BorØ, mm 10 Maks montering, tfix, mm 70 Længde, L, mm 140 Min. boredybde, h1, mm 80 Min. monteringsdybde, hnom, mm 70 Afstandshul Ø, df, mm 10,5 Anb. træklast letbeton AAC 2,0 0,75 Anb. træklast letbeton AAC 6,0 3,00 ETA/DoP 2-005-120502-2022_01, ETA-12/0502 Bit type TX40 Materiale Stål/Polyamid Korrosionsklasse C1 Overfladebehandling Elforzinket Db-nr 2423297 Antal 50 Betegnelse Facadedybel SDP-S-10x140 FZB EAN 4061245019406	Download billede Art.nr. PDF Del via e-mail
▼	8530160420	10x160	10	90	160	80	50
Tekniske data	Art. Nr. 8530160420 Dimension 10x160 BorØ, mm 10 Maks montering, tfix, mm 90 Længde, L, mm 160 Min. boredybde, h1, mm 80 Min. monteringsdybde, hnom, mm 70 Afstandshul Ø, df, mm 10,5 Anb. træklast letbeton AAC 2,0 0,75 Anb. træklast letbeton AAC 6,0 3,00 ETA/DoP 2-005-120502-2022_01, ETA-12/0502 Bit type TX40 Materiale Stål/Polyamid Korrosionsklasse C1 Overfladebehandling Elforzinket Db-nr 2423298 Antal 50 Betegnelse Facadedybel SDP-S-10x160 FZB EAN 4061245019383	Download billede Art.nr. PDF Del via e-mail
▼	8530180420	10x180	10	110	180	80	50
Tekniske data	Art. Nr. 8530180420 Dimension 10x180 BorØ, mm 10 Maks montering, tfix, mm 110 Længde, L, mm 180 Min. boredybde, h1, mm 80 Min. monteringsdybde, hnom, mm 70 Afstandshul Ø, df, mm 10,5 Anb. træklast letbeton AAC 2,0 0,75 Anb. træklast letbeton AAC 6,0 3,00 ETA/DoP 2-005-120502-2022_01, ETA-12/0502 Bit type TX40 Materiale Stål/Polyamid Korrosionsklasse C1 Overfladebehandling Elforzinket Db-nr 2423291 Antal 50 Betegnelse Facadedybel SDP-S-10x180 FZB EAN 4061245019369	Download billede Art.nr. PDF Del via e-mail
▼	8530200420	10x200	10	130	200	80	50
Tekniske data	Art. Nr. 8530200420 Dimension 10x200 BorØ, mm 10 Maks montering, tfix, mm 130 Længde, L, mm 200 Min. boredybde, h1, mm 80 Min. monteringsdybde, hnom, mm 70 Afstandshul Ø, df, mm 10,5 Anb. træklast letbeton AAC 2,0 0,75 Anb. træklast letbeton AAC 6,0 3,00 ETA/DoP 2-005-120502-2022_01, ETA-12/0502 Bit type TX40 Materiale Stål/Polyamid Korrosionsklasse C1 Overfladebehandling Elforzinket Db-nr 2423292 Antal 50 Betegnelse Facadedybel SDP-S-10x200 FZB EAN 4061245019345	Download billede Art.nr. PDF Del via e-mail
▼	8530220420	10x220	10	150	220	80	50
Tekniske data	Art. Nr. 8530220420 Dimension 10x220 BorØ, mm 10 Maks montering, tfix, mm 150 Længde, L, mm 220 Min. boredybde, h1, mm 80 Min. monteringsdybde, hnom, mm 70 Afstandshul Ø, df, mm 10,5 Anb. træklast letbeton AAC 2,0 0,75 Anb. træklast letbeton AAC 6,0 3,00 ETA/DoP 2-005-120502-2022_01, ETA-12/0502 Bit type TX40 Materiale Stål/Polyamid Korrosionsklasse C1 Overfladebehandling Elforzinket Db-nr 2423293 Antal 50 Betegnelse Facadedybel SDP-S-10x220 FZB EAN 4061245019321	Download billede Art.nr. PDF Del via e-mail
