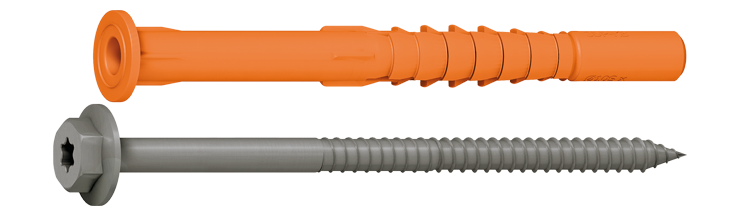

Facadedybel SDP-KB A4

Sekskanthoved og dybel med krave, rustfri A4. Til letbeton.

Til fastgørelse i letbeton. Leveres med sekskantet hoved.

Lang ekspansionszone giver gode udtræksværdier. Fungerer fantastisk til applikationer som monteringsbeslag, skinner, facadesystemer og mere. Til fastgørelse i letbeton.

Materiale: Rustfrit stål A4 /Polyamid

Miljø: For udendørs brug

Egenskaber: Undersænket hoved og undersænket plug

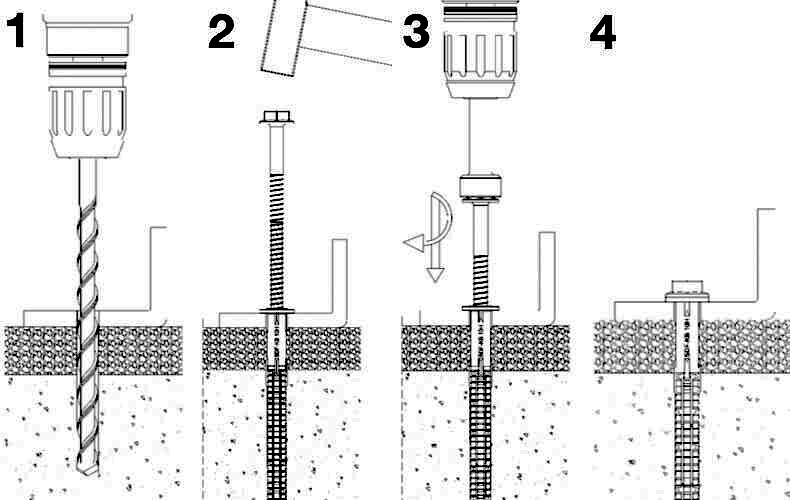

Monteringsvejledning

1) Bor hul i pluggens diameter 2) Før facadepluggen med skrue gennem den monterede detalje ind i underlaget, bank den ned med en hammer, indtil pluggen ligger an mod detaljen 3) Skru skruen ned, indtil detaljen sidder fast 4) Pluggen udvider sig ved indskruning (OBS: i materialer med svag overflade må skruen ikke overspændes)

Anvendelsesområde

Velegnet til montering af beslag, skinner, facadesystemer med mere.

Dokument

EPD-rear-ventilated-curtain-wall-facades

ETA-12_0502

Assembly instructions (EN)

PDS-SDP-KB-10 (EN)

DoP-2-005-120502-2022_02

2-005-120502-2022/01

Produktblad

Facadedybel SDP-KB A4.pdf

	Art. Nr.	Db-nr	Dimension, mm	Dimension	BorØ, mm	Maks montering, tfix, mm	Længde, L, mm
▼	8532080620	2423270	10x80	10x80	10	10	80,0

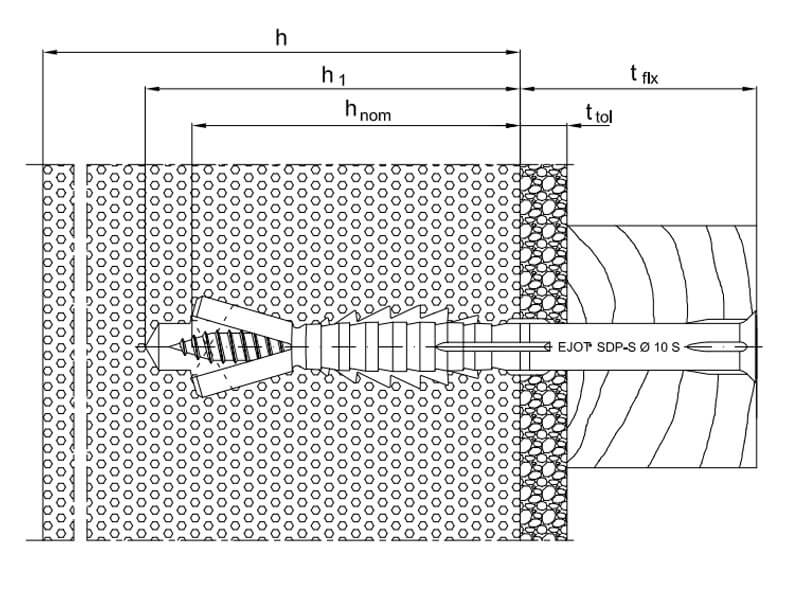

Tekniske data	Art. Nr. 8532080620 Db-nr 2423270 Dimension, mm 10x80 Dimension 10x80 BorØ, mm 10 Maks montering, tfix, mm 10 Længde, L, mm 80,0 Korrosionsklasse C5 Min. boredybde, h1, mm 80 Min. monteringsdybde, hnom, mm 70 Afstandshul Ø, df, mm 10,5 Anb. træklast letbeton AAC 2,0 0,75 Anb. træklast letbeton AAC 6,0 3,00 ETA/DoP 2-005-120502-2022_01, ETA-12/0502 Montagetop SW 13/T40 Materiale Rustfrit stål A4 /Polyamid Antal 100 Betegnelse Facadedybel SDP-KB-10x80 A4 EAN 4061245019291	Download billede Art.nr. PDF Del via e-mail
▼	8532100620	2423271	10x100	10x100	10	30	100,0
Tekniske data	Art. Nr. 8532100620 Db-nr 2423271 Dimension, mm 10x100 Dimension 10x100 BorØ, mm 10 Maks montering, tfix, mm 30 Længde, L, mm 100,0 Korrosionsklasse C5 Min. boredybde, h1, mm 80 Min. monteringsdybde, hnom, mm 70 Afstandshul Ø, df, mm 10,5 Anb. træklast letbeton AAC 2,0 0,75 Anb. træklast letbeton AAC 6,0 3,00 ETA/DoP 2-005-120502-2022_01, ETA-12/0502 Montagetop SW 13/T40 Materiale Rustfrit stål A4 /Polyamid Antal 50 Betegnelse Facadedybel SDP-KB-10x100 A4 EAN 4061245019260	Download billede Art.nr. PDF Del via e-mail
▼	8532120620	2423272	10x120	10x120	10	50	120,0
Tekniske data	Art. Nr. 8532120620 Db-nr 2423272 Dimension, mm 10x120 Dimension 10x120 BorØ, mm 10 Maks montering, tfix, mm 50 Længde, L, mm 120,0 Korrosionsklasse C5 Min. boredybde, h1, mm 80 Min. monteringsdybde, hnom, mm 70 Afstandshul Ø, df, mm 10,5 Anb. træklast letbeton AAC 2,0 0,75 Anb. træklast letbeton AAC 6,0 3,00 ETA/DoP 2-005-120502-2022_01, ETA-12/0502 Montagetop SW 13/T40 Materiale Rustfrit stål A4 /Polyamid Antal 50 Betegnelse Facadedybel SDP-KB-10x120 A4 EAN 4061245019239	Download billede Art.nr. PDF Del via e-mail
▼	8532140620	2423273	10x140	10x140	10	70	140,0
Tekniske data	Art. Nr. 8532140620 Db-nr 2423273 Dimension, mm 10x140 Dimension 10x140 BorØ, mm 10 Maks montering, tfix, mm 70 Længde, L, mm 140,0 Korrosionsklasse C5 Min. boredybde, h1, mm 80 Min. monteringsdybde, hnom, mm 70 Afstandshul Ø, df, mm 10,5 Anb. træklast letbeton AAC 2,0 0,75 Anb. træklast letbeton AAC 6,0 3,00 ETA/DoP 2-005-120502-2022_01, ETA-12/0502 Montagetop SW 13/T40 Materiale Rustfrit stål A4 /Polyamid Antal 50 Betegnelse Facadedybel SDP-KB-10x140 A4 EAN 4061245019215	Download billede Art.nr. PDF Del via e-mail
▼	8532160620	2423274	10x160	10x160	10	90	160,0
Tekniske data	Art. Nr. 8532160620 Db-nr 2423274 Dimension, mm 10x160 Dimension 10x160 BorØ, mm 10 Maks montering, tfix, mm 90 Længde, L, mm 160,0 Korrosionsklasse C5 Min. boredybde, h1, mm 80 Min. monteringsdybde, hnom, mm 70 Afstandshul Ø, df, mm 10,5 Anb. træklast letbeton AAC 2,0 0,75 Anb. træklast letbeton AAC 6,0 3,00 ETA/DoP 2-005-120502-2022_01, ETA-12/0502 Montagetop SW 13/T40 Materiale Rustfrit stål A4 /Polyamid Antal 50 Betegnelse Facadedybel SDP-KB-10x160 A4 EAN 4061245019192	Download billede Art.nr. PDF Del via e-mail
▼	8532180620	2423267	10x180	10x180	10	110	180,0
Tekniske data	Art. Nr. 8532180620 Db-nr 2423267 Dimension, mm 10x180 Dimension 10x180 BorØ, mm 10 Maks montering, tfix, mm 110 Længde, L, mm 180,0 Korrosionsklasse C5 Min. boredybde, h1, mm 80 Min. monteringsdybde, hnom, mm 70 Afstandshul Ø, df, mm 10,5 Anb. træklast letbeton AAC 2,0 0,75 Anb. træklast letbeton AAC 6,0 3,00 ETA/DoP 2-005-120502-2022_01, ETA-12/0502 Montagetop SW 13/T40 Materiale Rustfrit stål A4 /Polyamid Antal 50 Betegnelse Facadedybel SDP-KB-10x180 A4 EAN 4061245019178	Download billede Art.nr. PDF Del via e-mail
▼	8532200620	2423268	10x200	10x200	10	130	200,0
Tekniske data	Art. Nr. 8532200620 Db-nr 2423268 Dimension, mm 10x200 Dimension 10x200 BorØ, mm 10 Maks montering, tfix, mm 130 Længde, L, mm 200,0 Korrosionsklasse C5 Min. boredybde, h1, mm 80 Min. monteringsdybde, hnom, mm 70 Afstandshul Ø, df, mm 10,5 Anb. træklast letbeton AAC 2,0 0,75 Anb. træklast letbeton AAC 6,0 3,00 ETA/DoP 2-005-120502-2022_01, ETA-12/0502 Montagetop SW 13/T40 Materiale Rustfrit stål A4 /Polyamid Antal 50 Betegnelse Facadedybel SDP-KB-10x200 A4 EAN 4061245019154	Download billede Art.nr. PDF Del via e-mail
▼	8532220620	2423269	10x220	10x220	10	150	220,0
Tekniske data	Art. Nr. 8532220620 Db-nr 2423269 Dimension, mm 10x220 Dimension 10x220 BorØ, mm 10 Maks montering, tfix, mm 150 Længde, L, mm 220,0 Korrosionsklasse C5 Min. boredybde, h1, mm 80 Min. monteringsdybde, hnom, mm 70 Afstandshul Ø, df, mm 10,5 Anb. træklast letbeton AAC 2,0 0,75 Anb. træklast letbeton AAC 6,0 3,00 ETA/DoP 2-005-120502-2022_01, ETA-12/0502 Montagetop SW 13/T40 Materiale Rustfrit stål A4 /Polyamid Antal 50 Betegnelse Facadedybel SDP-KB-10x220 A4 EAN 4061245019130	Download billede Art.nr. PDF Del via e-mail
