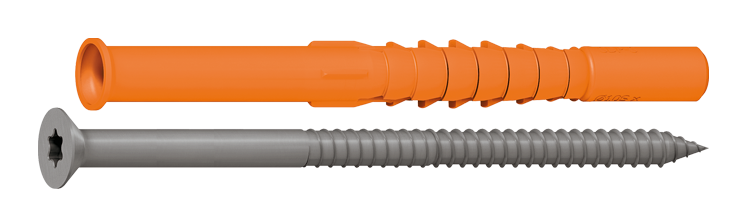

Facadedybel SDP-S A4

Undersænket hoved og undersænket dybel, rustfri skrue A4

Til fastgørelse i letbeton. Leveres med undersænket hoved. Lang ekspansionszone giver gode udtræksværdier. Fungerer fantastisk til applikationer som monteringsbeslag, skinner, facadesystemer og mere.

Materiale: Rustfrit stål A4 /Polyamid

Miljø: For udendørs brug

Egenskaber: Undersænket hoved og undersænket dybel

Monteringsvejledning

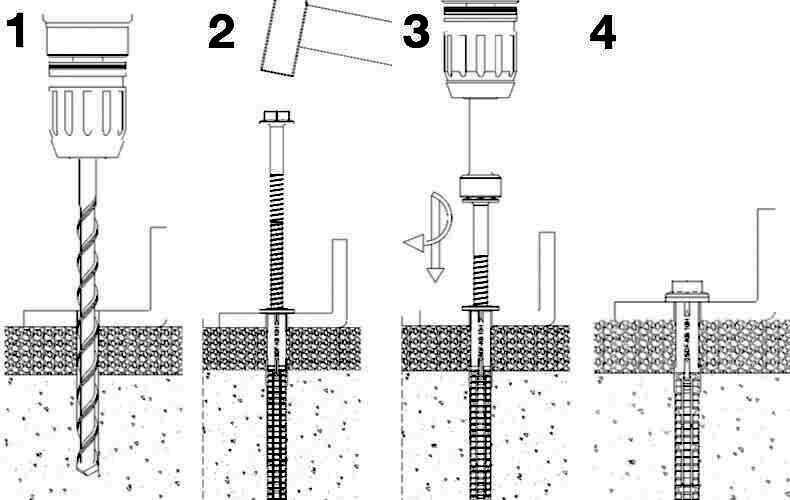

1) Bor hul i pluggens diameter 2) Før facadepluggen med skrue gennem den monterede detalje ind i underlaget, bank den ned med en hammer, indtil pluggen ligger an mod detaljen 3) Skru skruen ned, indtil detaljen sidder fast 4) Pluggen udvider sig ved indskruning (OBS: i materialer med svag overflade må skruen ikke overspændes)

Anvendelsesområde

Velegnet til montering af beslag, skinner, facadesystemer med mere.

Dokument

Assembly instructions (EN)

EPD-rear-ventilated-curtain-wall-facades

PDS-SDP-S-10 (EN)

ETA-12_0502

DoP-2-005-120502-2022_02

ETA-07_0013

DoP-3-021-070013-2022_02

2-005-120502-2022/01

Produktblad

Facadedybel SDP-S A4.pdf

	Art. Nr.	Db-nr	Dimension, mm	Bit type	Dimension	BorØ, mm	Korrosionsklasse
▼	8530080620	2423286	10x80	TX40	10x80	10	C5

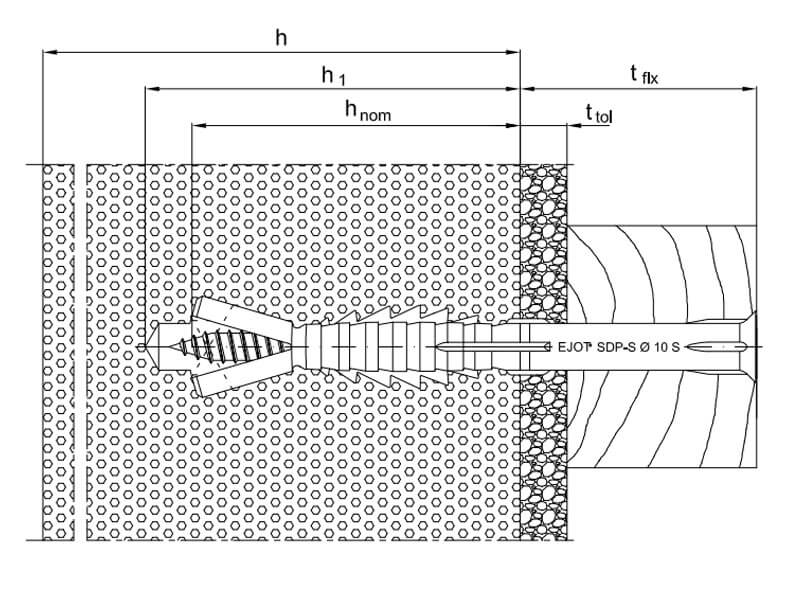

Tekniske data	Art. Nr. 8530080620 Db-nr 2423286 Dimension, mm 10x80 Bit type TX40 Dimension 10x80 BorØ, mm 10 Korrosionsklasse C5 Maks montering, tfix, mm 10 Længde, L, mm 80,0 Min. boredybde, h1, mm 80 Min. monteringsdybde, hnom, mm 70 Afstandshul Ø, df, mm 10,5 Anb. træklast letbeton AAC 2,0 0,75 Anb. træklast letbeton AAC 6,0 3,00 ETA/DoP 2-005-120502-2022_01, ETA-12/0502, DOP 3-021-070013-202202, ETA-07/0013 Materiale Rustfrit stål A4 /Polyamid Antal 100 Betegnelse Facadedybel SDP-S-10x80 A4 EAN 4061245019451	Download billede Art.nr. PDF Del via e-mail
▼	8530100620	2423287	10x100	TX40	10x100	10	30
Tekniske data	Art. Nr. 8530100620 Db-nr 2423287 Dimension, mm 10x100 Bit type TX40 Dimension 10x100 BorØ, mm 10 Maks montering, tfix, mm 30 Korrosionsklasse C5 Længde, L, mm 100,0 Min. boredybde, h1, mm 80 Min. monteringsdybde, hnom, mm 70 Afstandshul Ø, df, mm 10,5 Anb. træklast letbeton AAC 2,0 0,75 Anb. træklast letbeton AAC 6,0 3,00 ETA/DoP 2-005-120502-2022_01, ETA-12/0502, DOP 3-021-070013-202202, ETA-07/0013 Materiale Rustfrit stål A4 /Polyamid Antal 50 Betegnelse Facadedybel SDP-S-10x100 A4 EAN 4061245019437	Download billede Art.nr. PDF Del via e-mail
▼	8530120620	2423288	10x120	TX40	10x120	10	50
Tekniske data	Art. Nr. 8530120620 Db-nr 2423288 Dimension, mm 10x120 Bit type TX40 Dimension 10x120 BorØ, mm 10 Maks montering, tfix, mm 50 Korrosionsklasse C5 Længde, L, mm 120,0 Min. boredybde, h1, mm 80 Min. monteringsdybde, hnom, mm 70 Afstandshul Ø, df, mm 10,5 Anb. træklast letbeton AAC 2,0 0,75 Anb. træklast letbeton AAC 6,0 3,00 ETA/DoP 2-005-120502-2022_01, ETA-12/0502, DOP 3-021-070013-202202, ETA-07/0013 Materiale Rustfrit stål A4 /Polyamid Antal 50 Betegnelse Facadedybel SDP-S-10x120 A4 EAN 4061245019413	Download billede Art.nr. PDF Del via e-mail
▼	8530140620	2423289	10x140	TX40	10x140	10	70
Tekniske data	Art. Nr. 8530140620 Db-nr 2423289 Dimension, mm 10x140 Bit type TX40 Dimension 10x140 BorØ, mm 10 Maks montering, tfix, mm 70 Korrosionsklasse C5 Længde, L, mm 140,0 Min. boredybde, h1, mm 80 Min. monteringsdybde, hnom, mm 70 Afstandshul Ø, df, mm 10,5 Anb. træklast letbeton AAC 2,0 0,75 Anb. træklast letbeton AAC 6,0 3,00 ETA/DoP 2-005-120502-2022_01, ETA-12/0502, DOP 3-021-070013-202202, ETA-07/0013 Materiale Rustfrit stål A4 /Polyamid Antal 50 Betegnelse Facadedybel SDP-S-10x140 A4 EAN 4061245019390	Download billede Art.nr. PDF Del via e-mail
▼	8530160620	2423290	10x160	TX40	10x160	10	90
Tekniske data	Art. Nr. 8530160620 Db-nr 2423290 Dimension, mm 10x160 Bit type TX40 Dimension 10x160 BorØ, mm 10 Maks montering, tfix, mm 90 Korrosionsklasse C5 Længde, L, mm 160,0 Min. boredybde, h1, mm 80 Min. monteringsdybde, hnom, mm 70 Afstandshul Ø, df, mm 10,5 Anb. træklast letbeton AAC 2,0 0,75 Anb. træklast letbeton AAC 6,0 3,00 ETA/DoP 2-005-120502-2022_01, ETA-12/0502, DOP 3-021-070013-202202, ETA-07/0013 Materiale Rustfrit stål A4 /Polyamid Antal 50 Betegnelse Facadedybel SDP-S-10x160 A4 EAN 4061245019376	Download billede Art.nr. PDF Del via e-mail
▼	8530180620	2423283	10x180	TX40	10x180	10	110
Tekniske data	Art. Nr. 8530180620 Db-nr 2423283 Dimension, mm 10x180 Bit type TX40 Dimension 10x180 BorØ, mm 10 Maks montering, tfix, mm 110 Korrosionsklasse C5 Længde, L, mm 180,0 Min. boredybde, h1, mm 80 Min. monteringsdybde, hnom, mm 70 Afstandshul Ø, df, mm 10,5 Anb. træklast letbeton AAC 2,0 0,75 Anb. træklast letbeton AAC 6,0 3,00 ETA/DoP 2-005-120502-2022_01, ETA-12/0502, DOP 3-021-070013-202202, ETA-07/0013 Materiale Rustfrit stål A4 /Polyamid Antal 50 Betegnelse Facadedybel SDP-S-10x180 A4 EAN 4061245019352	Download billede Art.nr. PDF Del via e-mail
▼	8530200620	2423284	10x200	TX40	10x200	10	130
Tekniske data	Art. Nr. 8530200620 Db-nr 2423284 Dimension, mm 10x200 Bit type TX40 Dimension 10x200 BorØ, mm 10 Maks montering, tfix, mm 130 Korrosionsklasse C5 Længde, L, mm 200,0 Min. boredybde, h1, mm 80 Min. monteringsdybde, hnom, mm 70 Afstandshul Ø, df, mm 10,5 Anb. træklast letbeton AAC 2,0 0,75 Anb. træklast letbeton AAC 6,0 3,00 ETA/DoP 2-005-120502-2022_01, ETA-12/0502, DOP 3-021-070013-202202, ETA-07/0013 Materiale Rustfrit stål A4 /Polyamid Antal 50 Betegnelse Facadedybel SDP-S-10x200 A4 EAN 4061245019338	Download billede Art.nr. PDF Del via e-mail
▼	8530220620	2423285	10x220	TX40	10x220	10	150
Tekniske data	Art. Nr. 8530220620 Db-nr 2423285 Dimension, mm 10x220 Bit type TX40 Dimension 10x220 BorØ, mm 10 Maks montering, tfix, mm 150 Korrosionsklasse C5 Længde, L, mm 220,0 Min. boredybde, h1, mm 80 Min. monteringsdybde, hnom, mm 70 Afstandshul Ø, df, mm 10,5 Anb. træklast letbeton AAC 2,0 0,75 Anb. træklast letbeton AAC 6,0 3,00 ETA/DoP 2-005-120502-2022_01, ETA-12/0502, DOP 3-021-070013-202202, ETA-07/0013 Materiale Rustfrit stål A4 /Polyamid Antal 50 Betegnelse Facadedybel SDP-S-10x220 A4 EAN 4061245019314	Download billede Art.nr. PDF Del via e-mail
