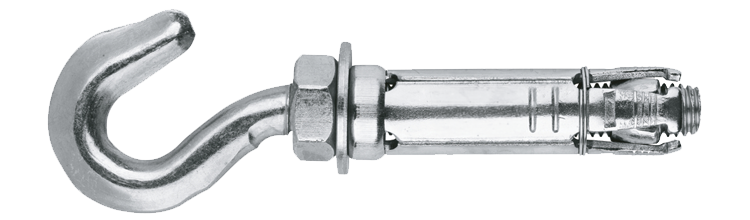

Ekspantionshylster FZB Krok

Krok

4-vejs ekstra bred ekspansion giver god ydeevne selv i grundmaterialer af lavere kvalitet, der findes i mange gamle konstruktioner.

Momentspændt ekspansionsanker til formontering og fjernmontering afhængig af type. 4-vejs ekstra bred ekspansion giver god ydeevne selv i basismaterialer af lavere kvalitet, som findes i mange gamle designs. God tolerance for variationer i borehulsdiameter.

Materiale: Stål

Overfladebehandling: Elforzinket

Miljø: For indendørs brug

Monteringsvejledning

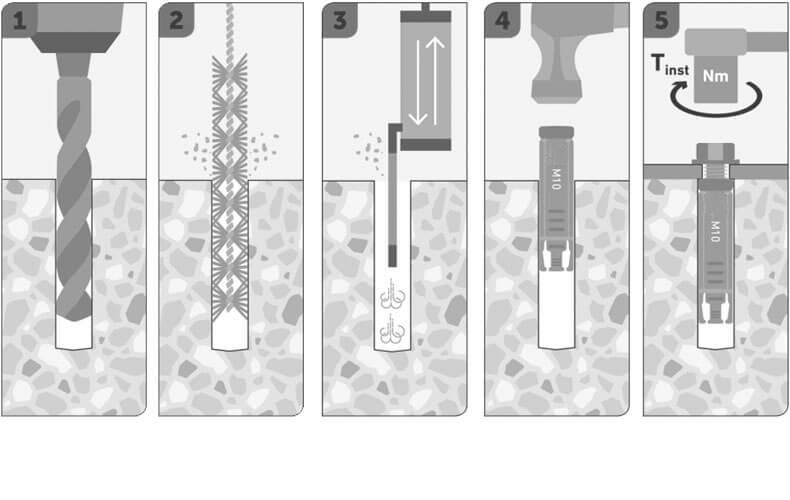

1) Bor et hul med ønsket diameter og dybde 2) Blæs og børst hullet fri for støv 3) Bank ankeret i med en hammer, indtil fastgørelsesdybden er opnået.

Dokument

Produktblad

Ekspantionshylster FZB Krok.pdf

	Art. Nr.	Diameter, mm	Gevind	BorØ, mm	Trækkraft, kN	Min. boredybde, h1, mm	Antal
▼	9658677330	M6	M6	10	0,9	45	10

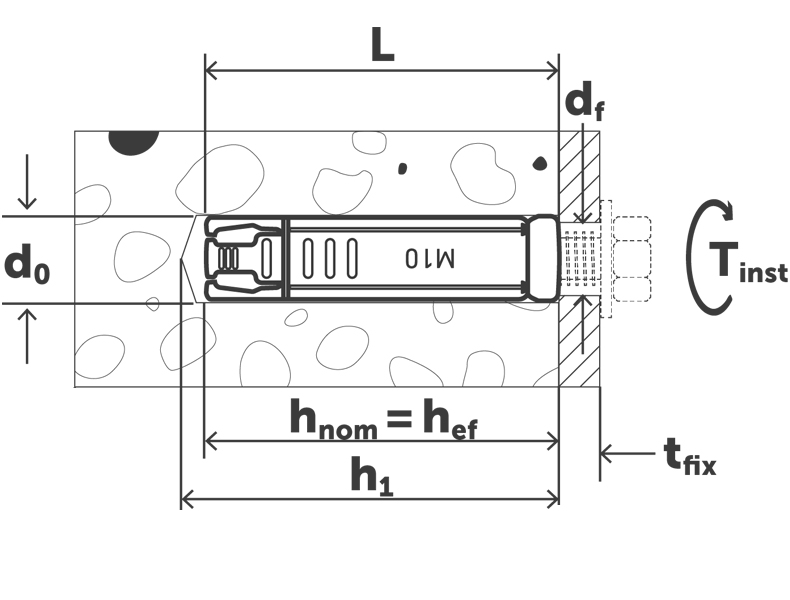

Tekniske data	Art. Nr. 9658677330 Diameter, mm M6 Gevind M6 BorØ, mm 10 Trækkraft, kN 0,9 Min. boredybde, h1, mm 45 Min. monteringsdybde, hnom, mm 40 Min. materiale tykkelse 100 Tilspændingsmoment, Tinst, Nm 10 Træklast, kN 0,9 Indre øjeØ, mm 10,0 Afstandshul Ø, df, mm 7 Montagetop SW 10 Materiale Stål Korrosionsklasse C1 Overfladebehandling Elforzinket Db-nr Antal 10 Betegnelse Sköldankare M6 FZB Krok EAN 7319610101643	Download billede Art.nr. PDF Del via e-mail
▼	9658677331	M8	M8	14	1,0	60	10
Tekniske data	Art. Nr. 9658677331 Diameter, mm M8 Gevind M8 BorØ, mm 14 Trækkraft, kN 1,0 Min. boredybde, h1, mm 60 Min. monteringsdybde, hnom, mm 50 Min. materiale tykkelse 100 Tilspændingsmoment, Tinst, Nm 25 Træklast, kN 1,0 Indre øjeØ, mm 11,0 Afstandshul Ø, df, mm 9 Montagetop SW 13 Materiale Stål Korrosionsklasse C1 Overfladebehandling Elforzinket Db-nr Antal 10 Betegnelse Sköldankare M8 FZB Krok EAN 7319610101650	Download billede Art.nr. PDF Del via e-mail
▼	9658677332	M10	M10	16	4,3	70	5
Tekniske data	Art. Nr. 9658677332 Diameter, mm M10 Gevind M10 BorØ, mm 16 Trækkraft, kN 4,3 Min. boredybde, h1, mm 70 Min. monteringsdybde, hnom, mm 60 Min. materiale tykkelse 120 Tilspændingsmoment, Tinst, Nm 50 Træklast, kN 4,3 Indre øjeØ, mm 14,0 Afstandshul Ø, df, mm 12 Montagetop SW 17 Materiale Stål Korrosionsklasse C1 Overfladebehandling Elforzinket Db-nr Antal 5 Betegnelse Sköldankare M10 FZB Krok EAN 7319610101667	Download billede Art.nr. PDF Del via e-mail
▼	9658677333	M12	M12	20	5,6	90	5
Tekniske data	Art. Nr. 9658677333 Diameter, mm M12 Gevind M12 BorØ, mm 20 Trækkraft, kN 5,6 Min. boredybde, h1, mm 90 Min. monteringsdybde, hnom, mm 80 Min. materiale tykkelse 160 Tilspændingsmoment, Tinst, Nm 85 Træklast, kN 5,6 Indre øjeØ, mm 18,0 Afstandshul Ø, df, mm 14 Montagetop SW 19 Materiale Stål Korrosionsklasse C1 Overfladebehandling Elforzinket Db-nr Antal 5 Betegnelse Sköldankare M12 FZB Krok EAN 7319610101674	Download billede Art.nr. PDF Del via e-mail
