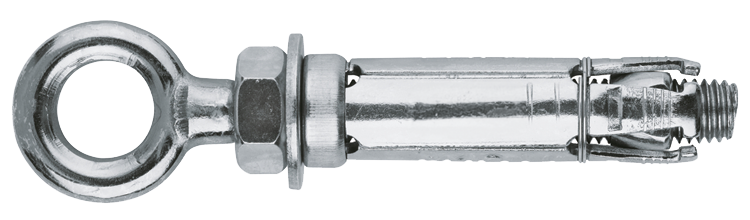

Ekspansionsanker FZB med øje

Med øje

4-vejs ekstra bred ekspansion giver god ydeevne, selv i grundmaterialer af lavere kvalitet, som findes i mange gamle konstruktioner.
Momentoptrukket skjoldanker til formontering og afstandsmontering afhængigt af typen. 4-vejs ekstra bred ekspansion giver god ydeevne, selv i grundmaterialer af lavere kvalitet, som findes i mange gamle konstruktioner. God tolerance for variationer i borehulsdiameter.

Materiale: Stål

Overfladebehandling: Elforzinket

Miljø: Til indendørs brug

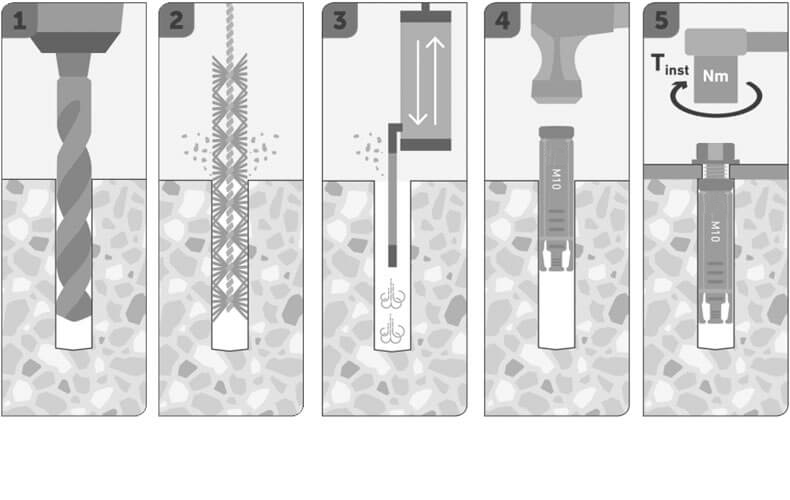

Monteringsvejledning

Bor med det angivne bor, børst og blæs indtil hullet er helt rent for borestøv. Slå ekspansionsankeret i med en hammer og drej til ved at rotere krogen.

Dokument

Produktblad

Ekspansionsanker FZB med øje.pdf

	Art. Nr.	Db-nr	Diameter, mm	Bor Ø, mm	Min. boredybde, h1, mm	Min. sættedybde, hnom, mm	Antal
▼	9658677430	2507790	M6	10	45	40	10
Tekniske data	Art. Nr. 9658677430 Db-nr 2507790 Diameter, mm M6 Bor Ø, mm 10 Min. boredybde, h1, mm 45 Min. sættedybde, hnom, mm 40 Min. materialetykkelse, hmin, mm 100 Indvendig diameter i øjet, dk, mm 10 Frigående hul Ø, df, mm 7 Tiltrækningsmoment, Tinst, Nm 10 SW 10 Trækkraft, kN 0,91 Materiale Stål Overfladebehandling Elforzinket Korrosionsklasse C1 Antal 10 Betegnelse Ekspansionsanker FZB M6 Øje EAN 7319610101681	Download billede Art.nr. PDF Del via e-mail
▼	9658677431	2507792	M8	14	60	50	10
Tekniske data	Art. Nr. 9658677431 Db-nr 2507792 Diameter, mm M8 Bor Ø, mm 14 Min. boredybde, h1, mm 60 Min. sættedybde, hnom, mm 50 Min. materialetykkelse, hmin, mm 100 Indvendig diameter i øjet, dk, mm 12 Frigående hul Ø, df, mm 9 Tiltrækningsmoment, Tinst, Nm 25 SW 13 Trækkraft, kN 0,96 Materiale Stål Overfladebehandling Elforzinket Korrosionsklasse C1 Antal 10 Betegnelse Ekspansionsanker FZB M8 Øje EAN 7319610101698	Download billede Art.nr. PDF Del via e-mail
▼	9658677432	2507793	M10	16	70	60	5
Tekniske data	Art. Nr. 9658677432 Db-nr 2507793 Diameter, mm M10 Bor Ø, mm 16 Min. boredybde, h1, mm 70 Min. sættedybde, hnom, mm 60 Min. materialetykkelse, hmin, mm 120 Indvendig diameter i øjet, dk, mm 14 Frigående hul Ø, df, mm 12 Tiltrækningsmoment, Tinst, Nm 50 SW 17 Trækkraft, kN 4,33 Materiale Stål Overfladebehandling Elforzinket Korrosionsklasse C1 Antal 5 Betegnelse Ekspansionsanker FZB M10 Øje EAN 7319610101704	Download billede Art.nr. PDF Del via e-mail
▼	9658677433	2507794	M12	20	90	80	5
Tekniske data	Art. Nr. 9658677433 Db-nr 2507794 Diameter, mm M12 Bor Ø, mm 20 Min. boredybde, h1, mm 90 Min. sættedybde, hnom, mm 80 Min. materialetykkelse, hmin, mm 160 Indvendig diameter i øjet, dk, mm 17 Frigående hul Ø, df, mm 14 Tiltrækningsmoment, Tinst, Nm 85 SW 19 Trækkraft, kN 5,61 Materiale Stål Overfladebehandling Elforzinket Korrosionsklasse C1 Antal 5 Betegnelse Ekspansionsanker FZB M12 Øje EAN 7319610101711	Download billede Art.nr. PDF Del via e-mail
