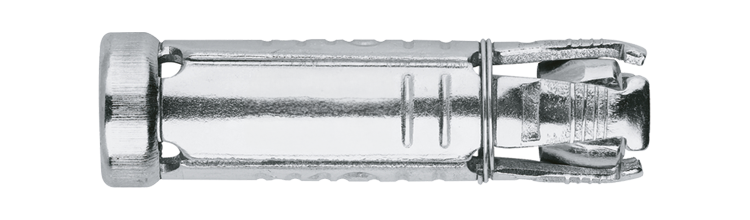

Ekspantionshylster FZB

Med invendigt gevind

4-vejs ekstra bred ekspansion giver god ydeevne, selv i grundmaterialer af lavere kvalitet, som findes i mange gamle konstruktioner.

Momentoptrukket skjoldanker til formontering og afstandsmontering afhængigt af typen. 4-vejs ekstra bred ekspansion giver god ydeevne, selv i grundmaterialer af lavere kvalitet, som findes i mange gamle konstruktioner. God tolerance for variationer i borehulsdiameter. Anvend valgfri metrisk skrue.

Materiale: Stål

Overfladebehandling: Elforzinket

Miljø: For indendørs brug

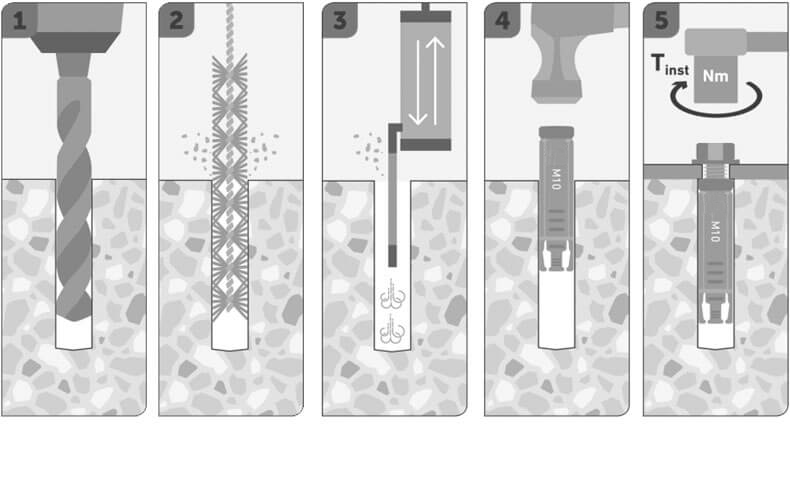

Monteringsvejledning

1) Bor et hul med ønsket diameter og dybde 2) Blæs og børst hullet fri for støv 3) Bank ankeret i med en hammer, indtil fastgørelsesdybden er opnået.

Dokument

Produktblad

Ekspantionshylster FZB.pdf

	Art. Nr.	Db-nr	Diameter, mm	Min. materialetykkelse, hmin, mm	Gevind	BorØ, mm	Antal
▼	9658677501	2507795	M6	100	M6	10	10

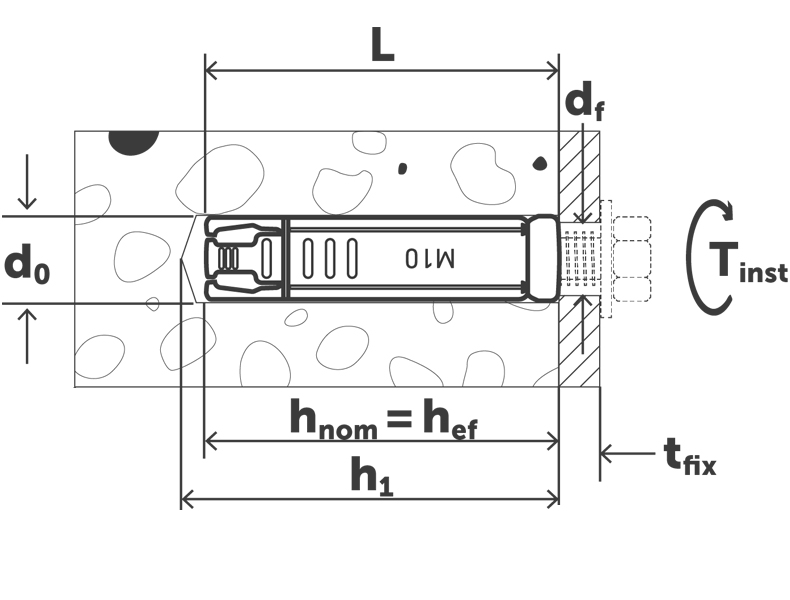

Tekniske data	Art. Nr. 9658677501 Db-nr 2507795 Diameter, mm M6 Min. materialetykkelse, hmin, mm 100 Gevind M6 BorØ, mm 10 Trækkraft, kN 0,9 Min. boredybde, h1, mm 45 Materiale Stål Min. monteringsdybde, hnom, mm 40 Overfladebehandling Elforzinket Korrosionsklasse C1 Min. materiale tykkelse 100 Tilspændingsmoment, Tinst, Nm 10 Træklast, kN 0,9 Afstandshul Ø, df, mm 7 Antal 10 Betegnelse Ekspansionsanker M6 FZB EAN 7319610101742	Download billede Art.nr. PDF Del via e-mail
▼	9658677502	2507781	M8	100	M8	14	10
Tekniske data	Art. Nr. 9658677502 Db-nr 2507781 Diameter, mm M8 Min. materialetykkelse, hmin, mm 100 Gevind M8 BorØ, mm 14 Trækkraft, kN 1,0 Min. boredybde, h1, mm 60 Materiale Stål Min. monteringsdybde, hnom, mm 50 Overfladebehandling Elforzinket Korrosionsklasse C1 Min. materiale tykkelse 100 Tilspændingsmoment, Tinst, Nm 25 Træklast, kN 1,0 Afstandshul Ø, df, mm 9 Antal 10 Betegnelse Ekspansionsanker M8 FZB EAN 7319610101759	Download billede Art.nr. PDF Del via e-mail
▼	9658677503	2507795	M10	120	M10	16	10
Tekniske data	Art. Nr. 9658677503 Db-nr 2507795 Diameter, mm M10 Min. materialetykkelse, hmin, mm 120 Gevind M10 BorØ, mm 16 Trækkraft, kN 4,3 Min. boredybde, h1, mm 70 Materiale Stål Min. monteringsdybde, hnom, mm 60 Overfladebehandling Elforzinket Korrosionsklasse C1 Min. materiale tykkelse 120 Tilspændingsmoment, Tinst, Nm 50 Træklast, kN 4,3 Afstandshul Ø, df, mm 12 Antal 10 Betegnelse Ekspansionsanker M10 FZB EAN 7319610101773	Download billede Art.nr. PDF Del via e-mail
▼	9658677504	2507781	M12	160	M12	20	10
Tekniske data	Art. Nr. 9658677504 Db-nr 2507781 Diameter, mm M12 Min. materialetykkelse, hmin, mm 160 Gevind M12 BorØ, mm 20 Trækkraft, kN 5,6 Min. boredybde, h1, mm 90 Materiale Stål Min. monteringsdybde, hnom, mm 80 Overfladebehandling Elforzinket Korrosionsklasse C1 Min. materiale tykkelse 160 Tilspændingsmoment, Tinst, Nm 85 Træklast, kN 5,6 Afstandshul Ø, df, mm 14 Antal 10 Betegnelse Ekspansionsanker M12 FZB EAN 7319610101766	Download billede Art.nr. PDF Del via e-mail
