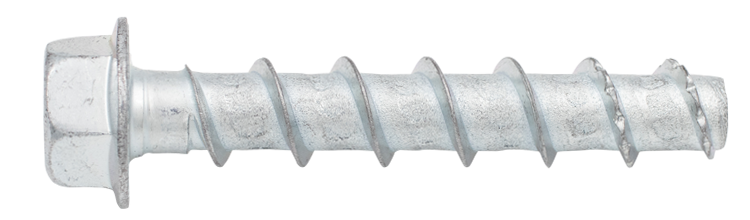

Betonskrue JC2-KB -plus

ETA-vurderet FZB

ETA-vurderet betonskrue til tunge belastninger. To godkendte monteringsdybder, hurtig og nem montering, unikt gevinddesign, der skærer mere effektivt.

Den selvskærende og ETA-vurderede betonskrue giver hurtig og nem montering i revnet og urevnet beton, huldæk, mursten og kalksandsten. Betonskruen har ingen ekspanderende egenskaber, hvilket betyder, at der kan anvendes en minimal kantafstand. JC2-KB Plus tåler store belastninger, er aftagelig og kan genbruges. En testmuffe er tilgængelig til 14 mm skruerne for at kontrollere gevindslid. Betonskruen skrues ind i borehullet gennem den detalje, der skal fastgøres, og skaber gevind i betonen. Med et opdateret design på spids og gevind har PLUS højere udtræksværdier end tidligere og er en af ​​de stærkeste betonskruer på markedet.

Materiale: Stål
Overfladebehandling: Elforzinket
Miljø: Til indendørs brug
Egenskaber: Sekskantet hoved med flange
Korrosivitetsklasse
Brandmodstandsklasse

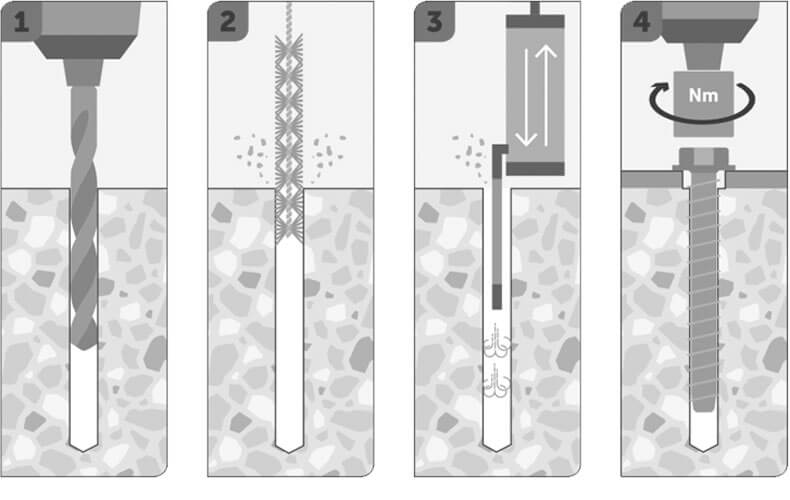

Monteringsvejledning

1) Bor med det angivne bor 2) Børst og blæs hullet rent, gentag indtil hullet er helt fri for støv 3) Skru betonskruen i.

Monteringsvejledning product.sketchpicture.titletext

Dokument

Produktblad

Betonskrue JC2-KB -plus.pdf

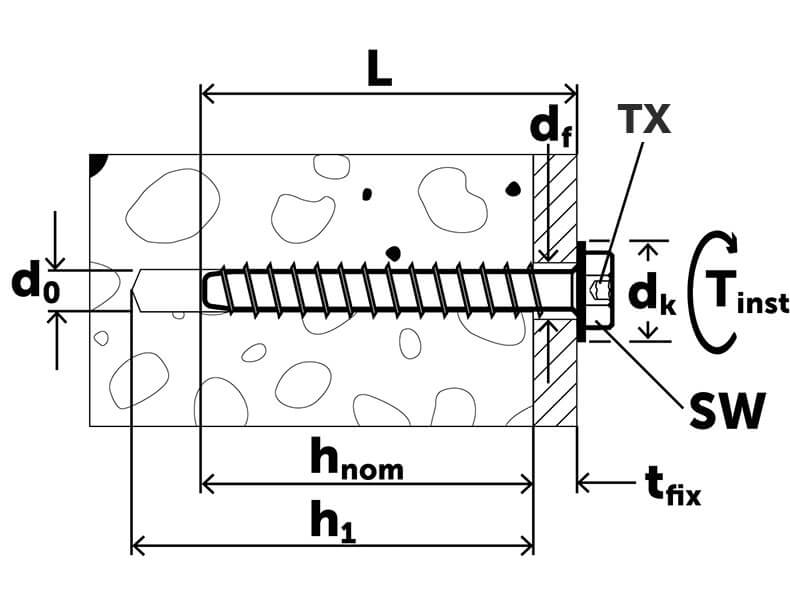

Art. Nr. Db-nr Dimension Bor Ø, mm Længde, L, mm Montagetop Antal
9658071700 2422490 8x55 8 55 SW13 50
Tekniske data
Art. Nr.
9658071700
Db-nr
2422490
Dimension
8x55
Bor Ø, mm
8
Længde, L, mm
55
Montagetop
SW13
Max samling, tfix, mm
5
Min. boredybde, h1, mm
60
Min. sættedybde, hnom, mm
50
Min. materialetykkelse, hmin, mm
100
Afstandshul Ø, df, mm
10,8-12
Flange Ø, mm
17,5
Tiltrækningsmoment, Tinst, Nm
45
Træklast ikke-revnet beton, kN
5,7
Forskydningskraft ikke-revnet beton, kN
10,9
Træklast revnet beton, kN
3,1
Forskydningskraft revnet beton, kN
10,9
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
ETA/DoP
EJOT 4-015-210020-2021, ETA-21/0020
Antal
50
Betegnelse
Betonskrue JC2 Plus KB HEX 8X55/5 ETA
EAN
4061245074696

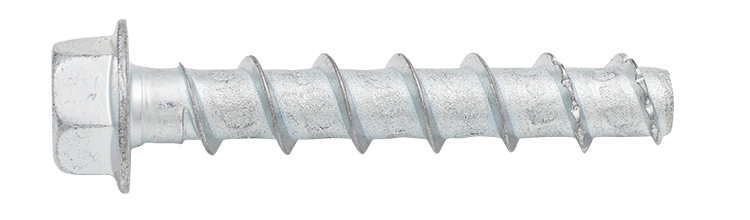

Billede af Betonskrue JC2 Plus KB HEX 8X55/5 ETA
Download billede
Art.nr. PDF
9658071709 2422527 8x70 8 70 SW13 50
Tekniske data
Art. Nr.
9658071709
Db-nr
2422527
Dimension
8x70
Bor Ø, mm
8
Længde, L, mm
70
Montagetop
SW13
Max samling, tfix, mm
5/20
Min. boredybde, h1, mm
75/60
Min. sættedybde, hnom, mm
65/50
Min. materialetykkelse, hmin, mm
115/100
Afstandshul Ø, df, mm
10,8-12
Flange Ø, mm
17,5
Tiltrækningsmoment, Tinst, Nm
45
Træklast ikke-revnet beton, kN
8,8/5,7
Forskydningskraft ikke-revnet beton, kN
12,3/10,9
Træklast revnet beton, kN
5,7/3,1
Forskydningskraft revnet beton, kN
12,3/10,9
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
ETA/DoP
EJOT 4-015-210020-2021, ETA-21/0020
Antal
50
Betegnelse
Betonskrue JC2 Plus KB HEX 8X70/5/20 ETA
EAN
4061245074689
Billede af Betonskrue JC2 Plus KB HEX 8X70/5/20 ETA
Download billede
Art.nr. PDF
9658071715 2422559 8x80 8 80 SW13 50
Tekniske data
Art. Nr.
9658071715
Db-nr
2422559
Dimension
8x80
Bor Ø, mm
8
Længde, L, mm
80
Montagetop
SW13
Max samling, tfix, mm
15/30
Min. boredybde, h1, mm
75/60
Min. sættedybde, hnom, mm
65/50
Min. materialetykkelse, hmin, mm
115/100
Afstandshul Ø, df, mm
10,8-12
Flange Ø, mm
17,5
Tiltrækningsmoment, Tinst, Nm
45
Træklast ikke-revnet beton, kN
8,8/5,7
Forskydningskraft ikke-revnet beton, kN
12,3/10,9
Træklast revnet beton, kN
5,7/3,1
Forskydningskraft revnet beton, kN
12,3/10,9
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
ETA/DoP
EJOT 4-015-210020-2021, ETA-21/0020
Antal
50
Betegnelse
Betonskrue JC2 Plus KB HEX 8X80/15/30 ETA
EAN
4061245074672
Billede af Betonskrue JC2 Plus KB HEX 8X80/15/30 ETA
Download billede
Art.nr. PDF
9658071721 2422563 8x90 8 90 SW13 50
Tekniske data
Art. Nr.
9658071721
Db-nr
2422563
Dimension
8x90
Bor Ø, mm
8
Længde, L, mm
90
Montagetop
SW13
Max samling, tfix, mm
25/40
Min. boredybde, h1, mm
75/60
Min. sættedybde, hnom, mm
65/50
Min. materialetykkelse, hmin, mm
115/100
Afstandshul Ø, df, mm
10,8-12
Flange Ø, mm
17,5
Tiltrækningsmoment, Tinst, Nm
45
Træklast ikke-revnet beton, kN
8,8/5,7
Forskydningskraft ikke-revnet beton, kN
12,3/10,9
Træklast revnet beton, kN
5,7/3,1
Forskydningskraft revnet beton, kN
12,3/10,9
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
ETA/DoP
EJOT 4-015-210020-2021, ETA-21/0020
Antal
50
Betegnelse
Betonskrue JC2 Plus KB HEX 8X90/25/40 ETA
EAN
4061245074665
Billede af Betonskrue JC2 Plus KB HEX 8X90/25/40 ETA
Download billede
Art.nr. PDF
9658071724 2422564 8x100 8 100 SW13 40
Tekniske data
Art. Nr.
9658071724
Db-nr
2422564
Dimension
8x100
Bor Ø, mm
8
Længde, L, mm
100
Montagetop
SW13
Max samling, tfix, mm
35/50
Min. boredybde, h1, mm
75/60
Min. sættedybde, hnom, mm
65/50
Min. materialetykkelse, hmin, mm
115/100
Afstandshul Ø, df, mm
10,8-12
Flange Ø, mm
17,5
Tiltrækningsmoment, Tinst, Nm
45
Træklast ikke-revnet beton, kN
8,8/5,7
Forskydningskraft ikke-revnet beton, kN
12,3/10,9
Træklast revnet beton, kN
5,7/3,1
Forskydningskraft revnet beton, kN
12,3/10,9
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
ETA/DoP
EJOT 4-015-210020-2021, ETA-21/0020
Antal
40
Betegnelse
Betonskrue JC2 Plus KB HEX 8X100/35/50 ETA
EAN
4061245074658
Billede af Betonskrue JC2 Plus KB HEX 8X100/35/50 ETA
Download billede
Art.nr. PDF
9658071730 2422567 8x120 8 120 SW13 25
Tekniske data
Art. Nr.
9658071730
Db-nr
2422567
Dimension
8x120
Bor Ø, mm
8
Længde, L, mm
120
Montagetop
SW13
Max samling, tfix, mm
55/70
Min. boredybde, h1, mm
75/60
Min. sættedybde, hnom, mm
65/50
Min. materialetykkelse, hmin, mm
115/100
Afstandshul Ø, df, mm
10,8-12
Flange Ø, mm
17,5
Tiltrækningsmoment, Tinst, Nm
45
Træklast ikke-revnet beton, kN
8,8/5,7
Forskydningskraft ikke-revnet beton, kN
12,3/10,9
Træklast revnet beton, kN
5,7/3,1
Forskydningskraft revnet beton, kN
12,3/10,9
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
ETA/DoP
EJOT 4-015-210020-2021, ETA-21/0020
Antal
25
Betegnelse
Betonskrue JC2 Plus KB HEX 8X120/55/70 ETA
EAN
4061245074641
Billede af Betonskrue JC2 Plus KB HEX 8X120/55/70 ETA
Download billede
Art.nr. PDF
9658071736 2422569 8x140 8 140 SW13 25
Tekniske data
Art. Nr.
9658071736
Db-nr
2422569
Dimension
8x140
Bor Ø, mm
8
Længde, L, mm
140
Montagetop
SW13
Max samling, tfix, mm
75/90
Min. boredybde, h1, mm
75/60
Min. sættedybde, hnom, mm
65/50
Min. materialetykkelse, hmin, mm
115/100
Afstandshul Ø, df, mm
10,8-12
Flange Ø, mm
17,5
Tiltrækningsmoment, Tinst, Nm
45
Træklast ikke-revnet beton, kN
8,8/5,7
Forskydningskraft ikke-revnet beton, kN
12,3/10,9
Træklast revnet beton, kN
5,7/3,1
Forskydningskraft revnet beton, kN
12,3/10,9
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
ETA/DoP
EJOT 4-015-210020-2021, ETA-21/0020
Antal
25
Betegnelse
Betonskrue JC2 Plus KB HEX 8X140/75/90 ETA
EAN
4061245074702
Billede af Betonskrue JC2 Plus KB HEX 8X140/75/90 ETA
Download billede
Art.nr. PDF
9658071744 2422489 10x60 10 60 SW15 25
Tekniske data
Art. Nr.
9658071744
Db-nr
2422489
Dimension
10x60
Bor Ø, mm
10
Længde, L, mm
60
Montagetop
SW15
Max samling, tfix, mm
5
Min. boredybde, h1, mm
65
Min. sættedybde, hnom, mm
55
Min. materialetykkelse, hmin, mm
100
Afstandshul Ø, df, mm
13-14
Flange Ø, mm
20,2
Tiltrækningsmoment, Tinst, Nm
85
Træklast ikke-revnet beton, kN
6,5
Forskydningskraft ikke-revnet beton, kN
18,2
Træklast revnet beton, kN
3,6
Forskydningskraft revnet beton, kN
13,6
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
ETA/DoP
EJOT 4-015-210020-2021, ETA-21/0020
Antal
25
Betegnelse
Betonskrue JC2 Plus KB HEX 10X60/5 ETA
EAN
4061245074719
Billede af Betonskrue JC2 Plus KB HEX 10X60/5 ETA
Download billede
Art.nr. PDF
9658071750 2422484 10x70 10 70 SW15 25
Tekniske data
Art. Nr.
9658071750
Db-nr
2422484
Dimension
10x70
Bor Ø, mm
10
Længde, L, mm
70
Montagetop
SW15
Max samling, tfix, mm
15
Min. boredybde, h1, mm
65
Min. sættedybde, hnom, mm
55
Min. materialetykkelse, hmin, mm
100
Afstandshul Ø, df, mm
13-14
Flange Ø, mm
20,2
Tiltrækningsmoment, Tinst, Nm
85
Træklast ikke-revnet beton, kN
6,5
Forskydningskraft ikke-revnet beton, kN
18,2
Træklast revnet beton, kN
3,6
Forskydningskraft revnet beton, kN
13,6
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
ETA/DoP
EJOT 4-015-210020-2021, ETA-21/0020
Antal
25
Betegnelse
Betonskrue JC2 Plus KB HEX 10X70/15 ETA
EAN
4061245074726
Billede af Betonskrue JC2 Plus KB HEX 10X70/15 ETA
Download billede
Art.nr. PDF
9658071756 2422486 10x80 10 80 SW15 25
Tekniske data
Art. Nr.
9658071756
Db-nr
2422486
Dimension
10x80
Bor Ø, mm
10
Længde, L, mm
80
Montagetop
SW15
Max samling, tfix, mm
25
Min. boredybde, h1, mm
65
Min. sættedybde, hnom, mm
55
Min. materialetykkelse, hmin, mm
100
Afstandshul Ø, df, mm
13-14
Flange Ø, mm
20,2
Tiltrækningsmoment, Tinst, Nm
85
Træklast ikke-revnet beton, kN
6,5
Forskydningskraft ikke-revnet beton, kN
18,2
Træklast revnet beton, kN
3,6
Forskydningskraft revnet beton, kN
13,6
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
ETA/DoP
EJOT 4-015-210020-2021, ETA-21/0020
Antal
25
Betegnelse
Betonskrue JC2 Plus KB HEX 10X80/25 ETA
EAN
4061245074795
Billede af Betonskrue JC2 Plus KB HEX 10X80/25 ETA
Download billede
Art.nr. PDF
9658071762 2422528 10x90 10 90 SW15 25
Tekniske data
Art. Nr.
9658071762
Db-nr
2422528
Dimension
10x90
Bor Ø, mm
10
Længde, L, mm
90
Montagetop
SW15
Max samling, tfix, mm
5/35
Min. boredybde, h1, mm
95/65
Min. sættedybde, hnom, mm
85/55
Min. materialetykkelse, hmin, mm
130/100
Afstandshul Ø, df, mm
13-14
Flange Ø, mm
20,2
Tiltrækningsmoment, Tinst, Nm
85
Træklast ikke-revnet beton, kN
13,1/6,5
Forskydningskraft ikke-revnet beton, kN
20,1/18,2
Træklast revnet beton, kN
9,0/3,6
Forskydningskraft revnet beton, kN
20,1/13,6
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
ETA/DoP
EJOT 4-015-210020-2021, ETA-21/0020
Antal
25
Betegnelse
Betonskrue JC2 Plus KB HEX 10X90/5/35 ETA
EAN
4061245074733
Billede af Betonskrue JC2 Plus KB HEX 10X90/5/35 ETA
Download billede
Art.nr. PDF
9658071765 2422560 10x100 10 100 SW15 25
Tekniske data
Art. Nr.
9658071765
Db-nr
2422560
Dimension
10x100
Bor Ø, mm
10
Længde, L, mm
100
Montagetop
SW15
Max samling, tfix, mm
15/45
Min. boredybde, h1, mm
95/65
Min. sættedybde, hnom, mm
85/55
Min. materialetykkelse, hmin, mm
130/100
Afstandshul Ø, df, mm
13-14
Flange Ø, mm
20,2
Tiltrækningsmoment, Tinst, Nm
85
Træklast ikke-revnet beton, kN
13,1/6,5
Forskydningskraft ikke-revnet beton, kN
20,1/18,2
Træklast revnet beton, kN
9,0/3,6
Forskydningskraft revnet beton, kN
20,1/13,6
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
ETA/DoP
EJOT 4-015-210020-2021, ETA-21/0020
Antal
25
Betegnelse
Betonskrue JC2 Plus KB HEX 10X100/15/45 ETA
EAN
4061245074740
Billede af Betonskrue JC2 Plus KB HEX 10X100/15/45 ETA
Download billede
Art.nr. PDF
9658071771 2422565 10x120 10 120 SW15 25
Tekniske data
Art. Nr.
9658071771
Db-nr
2422565
Dimension
10x120
Bor Ø, mm
10
Længde, L, mm
120
Montagetop
SW15
Max samling, tfix, mm
35/65
Min. boredybde, h1, mm
95/65
Min. sættedybde, hnom, mm
85/55
Min. materialetykkelse, hmin, mm
130/100
Afstandshul Ø, df, mm
13-14
Flange Ø, mm
20,2
Tiltrækningsmoment, Tinst, Nm
85
Træklast ikke-revnet beton, kN
13,1/6,5
Forskydningskraft ikke-revnet beton, kN
20,1/18,2
Træklast revnet beton, kN
9,0/3,6
Forskydningskraft revnet beton, kN
20,1/13,6
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
ETA/DoP
EJOT 4-015-210020-2021, ETA-21/0020
Antal
25
Betegnelse
Betonskrue JC2 Plus KB HEX 10X120/35/65 ETA
EAN
4061245074757
Billede af Betonskrue JC2 Plus KB HEX 10X120/35/65 ETA
Download billede
Art.nr. PDF
9658071777 2422568 10x140 10 140 SW15 25
Tekniske data
Art. Nr.
9658071777
Db-nr
2422568
Dimension
10x140
Bor Ø, mm
10
Længde, L, mm
140
Montagetop
SW15
Max samling, tfix, mm
55/85
Min. boredybde, h1, mm
95/65
Min. sættedybde, hnom, mm
85/55
Min. materialetykkelse, hmin, mm
130/100
Afstandshul Ø, df, mm
13-14
Flange Ø, mm
20,2
Tiltrækningsmoment, Tinst, Nm
85
Træklast ikke-revnet beton, kN
13,1/6,5
Forskydningskraft ikke-revnet beton, kN
20,1/18,2
Træklast revnet beton, kN
9,0/3,6
Forskydningskraft revnet beton, kN
20,1/13,6
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
ETA/DoP
EJOT 4-015-210020-2021, ETA-21/0020
Antal
25
Betegnelse
Betonskrue JC2 Plus KB HEX 10X140/55/85 ETA
EAN
4061245074764
Billede af Betonskrue JC2 Plus KB HEX 10X140/55/85 ETA
Download billede
Art.nr. PDF
9658071783 2422554 10x160 10 160 SW15 25
Tekniske data
Art. Nr.
9658071783
Db-nr
2422554
Dimension
10x160
Bor Ø, mm
10
Længde, L, mm
160
Montagetop
SW15
Max samling, tfix, mm
75/105
Min. boredybde, h1, mm
95/65
Min. sættedybde, hnom, mm
85/55
Min. materialetykkelse, hmin, mm
130/100
Afstandshul Ø, df, mm
13-14
Flange Ø, mm
20,2
Tiltrækningsmoment, Tinst, Nm
85
Træklast ikke-revnet beton, kN
13,1/6,5
Forskydningskraft ikke-revnet beton, kN
20,1/18,2
Træklast revnet beton, kN
9,0/3,6
Forskydningskraft revnet beton, kN
20,1/13,6
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
ETA/DoP
EJOT 4-015-210020-2021, ETA-21/0020
Antal
25
Betegnelse
Betonskrue JC2 Plus KB HEX 10X160/75/105 ETA
EAN
4061245074771
Billede af Betonskrue JC2 Plus KB HEX 10X160/75/105 ETA
Download billede
Art.nr. PDF
9658071785 2422572 14x75 14 75 SW21 20
Tekniske data
Art. Nr.
9658071785
Db-nr
2422572
Dimension
14x75
Bor Ø, mm
14
Længde, L, mm
75
Montagetop
SW21
Max samling, tfix, mm
10
Min. boredybde, h1, mm
75
Min. sættedybde, hnom, mm
65
Min. materialetykkelse, hmin, mm
120
Afstandshul Ø, df, mm
17-18
Flange Ø, mm
28
Tiltrækningsmoment, Tinst, Nm
100
Træklast ikke-revnet beton, kN
7,1
Forskydningskraft ikke-revnet beton, kN
26,8
Træklast revnet beton, kN
4,0
Forskydningskraft revnet beton, kN
18,7
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
ETA/DoP
EJOT 4-015-210020-2021, ETA-21/0020
Antal
20
Betegnelse
Betonskrue JC2 Plus KB HEX 14X75/10 SW21 ETA
EAN
4061245074900
Billede af Betonskrue JC2 Plus KB HEX 14X75/10 SW21 ETA
Download billede
Art.nr. PDF
9658071811 2422487 14x100 14 100 SW21 10
Tekniske data
Art. Nr.
9658071811
Db-nr
2422487
Dimension
14x100
Bor Ø, mm
14
Længde, L, mm
100
Montagetop
SW21
Max samling, tfix, mm
35
Min. boredybde, h1, mm
75
Min. sættedybde, hnom, mm
65
Min. materialetykkelse, hmin, mm
120
Afstandshul Ø, df, mm
17-18
Flange Ø, mm
28
Tiltrækningsmoment, Tinst, Nm
100
Træklast ikke-revnet beton, kN
7,1
Forskydningskraft ikke-revnet beton, kN
26,8
Træklast revnet beton, kN
4,0
Forskydningskraft revnet beton, kN
18,7
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
ETA/DoP
EJOT 4-015-210020-2021, ETA-21/0020
Antal
10
Betegnelse
Betonskrue JC2 Plus KB HEX 14X100/35 SW21 ETA
EAN
4061245074917
Billede af Betonskrue JC2 Plus KB HEX 14X100/35 SW21 ETA
Download billede
Art.nr. PDF
9658071826 2422561 14x130 14 130 SW21 10
Tekniske data
Art. Nr.
9658071826
Db-nr
2422561
Dimension
14x130
Bor Ø, mm
14
Længde, L, mm
130
Montagetop
SW21
Max samling, tfix, mm
15/65
Min. boredybde, h1, mm
125/75
Min. sættedybde, hnom, mm
115/65
Min. materialetykkelse, hmin, mm
150/120
Afstandshul Ø, df, mm
17-18
Flange Ø, mm
28
Tiltrækningsmoment, Tinst, Nm
100
Træklast ikke-revnet beton, kN
20,0/7,1
Forskydningskraft ikke-revnet beton, kN
37,1/26,8
Træklast revnet beton, kN
14,3/4,0
Forskydningskraft revnet beton, kN
37,1/18,7
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
ETA/DoP
EJOT 4-015-210020-2021, ETA-21/0020
Antal
10
Betegnelse
Betonskrue JC2 Plus KB HEX 14X130/15/65 SW21 ETA
EAN
4061245074924
Billede af Betonskrue JC2 Plus KB HEX 14X130/15/65 SW21 ETA
Download billede
Art.nr. PDF
9658071839 2422566 14x150 14 150 SW21 10
Tekniske data
Art. Nr.
9658071839
Db-nr
2422566
Dimension
14x150
Bor Ø, mm
14
Længde, L, mm
150
Montagetop
SW21
Max samling, tfix, mm
35/85
Min. boredybde, h1, mm
125/75
Min. sættedybde, hnom, mm
115/65
Min. materialetykkelse, hmin, mm
150/120
Afstandshul Ø, df, mm
17-18
Flange Ø, mm
28
Tiltrækningsmoment, Tinst, Nm
100
Træklast ikke-revnet beton, kN
20,0/7,1
Forskydningskraft ikke-revnet beton, kN
37,1/26,8
Træklast revnet beton, kN
14,3/4,0
Forskydningskraft revnet beton, kN
37,1/18,7
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
ETA/DoP
EJOT 4-015-210020-2021, ETA-21/0020
Antal
10
Betegnelse
Betonskrue JC2 Plus KB HEX 14X150/35/85 SW21 ETA
EAN
4061245074931
Billede af Betonskrue JC2 Plus KB HEX 14X150/35/85 SW21 ETA
Download billede
Art.nr. PDF
9658071791 2422485 14x80 14 80 SW24 10
Tekniske data
Art. Nr.
9658071791
Db-nr
2422485
Dimension
14x80
Bor Ø, mm
14
Længde, L, mm
80
Montagetop
SW24
Max samling, tfix, mm
15
Min. boredybde, h1, mm
75
Min. sættedybde, hnom, mm
65
Min. materialetykkelse, hmin, mm
120
Afstandshul Ø, df, mm
17-18
Flange Ø, mm
28
Tiltrækningsmoment, Tinst, Nm
100
Træklast ikke-revnet beton, kN
7,1
Forskydningskraft ikke-revnet beton, kN
26,8
Træklast revnet beton, kN
4,0
Forskydningskraft revnet beton, kN
18,7
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
ETA/DoP
EJOT 4-015-210020-2021, ETA-21/0020
Antal
10
Betegnelse
Betonskrue JC2 Plus KB HEX 14X80/15 SW24 ETA
EAN
4061245076003
Billede af Betonskrue JC2 Plus KB HEX 14X80/15 SW24 ETA
Download billede
Art.nr. PDF
9658071817 2422488 14x110 14 110 SW24 10
Tekniske data
Art. Nr.
9658071817
Db-nr
2422488
Dimension
14x110
Bor Ø, mm
14
Længde, L, mm
110
Montagetop
SW24
Max samling, tfix, mm
45
Min. boredybde, h1, mm
75
Min. sættedybde, hnom, mm
65
Min. materialetykkelse, hmin, mm
120
Afstandshul Ø, df, mm
17-18
Flange Ø, mm
28
Tiltrækningsmoment, Tinst, Nm
100
Træklast ikke-revnet beton, kN
7,1
Forskydningskraft ikke-revnet beton, kN
26,8
Træklast revnet beton, kN
4,0
Forskydningskraft revnet beton, kN
18,7
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
ETA/DoP
EJOT 4-015-210020-2021, ETA-21/0020
Antal
10
Betegnelse
Betonskrue JC2 Plus KB HEX 14X110/45 SW24 ETA
EAN
4061245076010
Billede af Betonskrue JC2 Plus KB HEX 14X110/45 SW24 ETA
Download billede
Art.nr. PDF
9658071827 2422562 14x130 14 130 SW24 10
Tekniske data
Art. Nr.
9658071827
Db-nr
2422562
Dimension
14x130
Bor Ø, mm
14
Længde, L, mm
130
Montagetop
SW24
Max samling, tfix, mm
15/65
Min. boredybde, h1, mm
125/75
Min. sættedybde, hnom, mm
115/65
Min. materialetykkelse, hmin, mm
150/120
Afstandshul Ø, df, mm
17-18
Flange Ø, mm
28
Tiltrækningsmoment, Tinst, Nm
100
Træklast ikke-revnet beton, kN
20,0/7,1
Forskydningskraft ikke-revnet beton, kN
37,1/26,8
Træklast revnet beton, kN
14,3/4,0
Forskydningskraft revnet beton, kN
37,1/18,7
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
ETA/DoP
EJOT 4-015-210020-2021, ETA-21/0020
Antal
10
Betegnelse
Betonskrue JC2 Plus KB HEX 14X130/15/65 SW24 ETA
EAN
4061245076027
Billede af Betonskrue JC2 Plus KB HEX 14X130/15/65 SW24 ETA
Download billede
Art.nr. PDF
