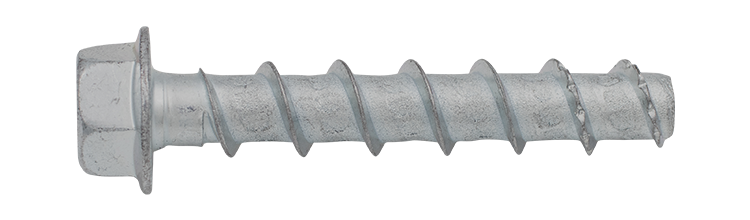

Betonskrue JC2-KB-plus UTV

ETA-vurderet FZV

ETA-klassificeret betonskrue til tunge belastninger. To godkendte monteringsdybder, hurtig og nem montering, unikt gevinddesign, der skærer mere effektivt.

Den selvskærende og ETA-klassificerede betonskrue giver hurtig og nem montering i revnet og urevnet beton, huldækning, mursten og kalksten. Betonskruen har ingen ekspanderende egenskaber, hvilket betyder, at der kan anvendes en minimal kantafstand. JC2-KB Plus tåler store belastninger, er aftagelig og kan genbruges. En testmuffe er tilgængelig til 14 mm skruerne for at kontrollere gevindslid. Betonskruen skrues ind i borehullet gennem det der skal fastgøres, og skaber gevind i betonen. Med et opdateret design på spids og gevind har PLUS højere udtræksværdier end tidligere og er en af de stærkeste betonskruer på markedet.

Materiale: Stål

Overfladebehandling: Zink/Nikkel

Miljø: For udendørs brug

Egenskaber: Sekskantet hoved med flange

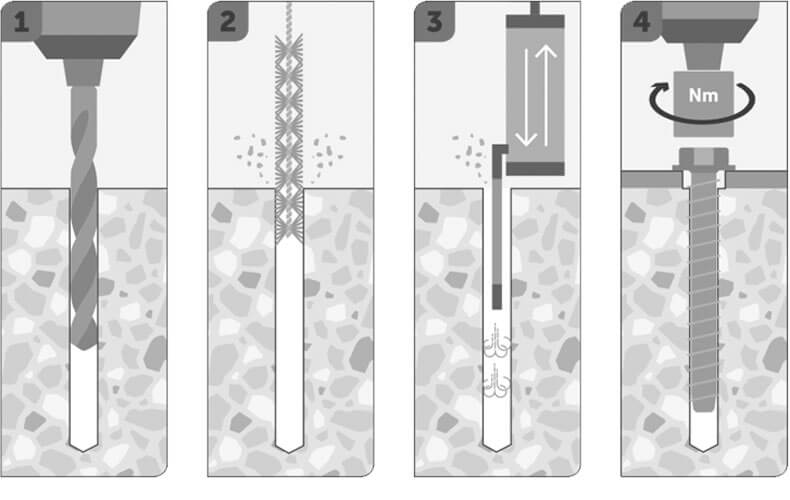

Monteringsvejledning

1) Bor med det angivne bor. 2) Børst og blæs hullet rent; gentag, til hullet er helt frit for støv. 3) Skru betonskruen i.

Dokument

DoP-4-033-200446-2022

Concrete-Screws-Technical-Specification-2024.pdf

ETA 17_1009

DoP-4-039-171009-2023_01

ETA-20/0446

Produktblad

Betonskrue JC2-KB-plus UTV.pdf

	Art. Nr.	Db-nr	Dimension, mm	Min. materialetykkelse, hmin, mm	Dimension	BorØ, mm	Antal
▼	9658071404	2422537	6x35	100	6x35	6	100

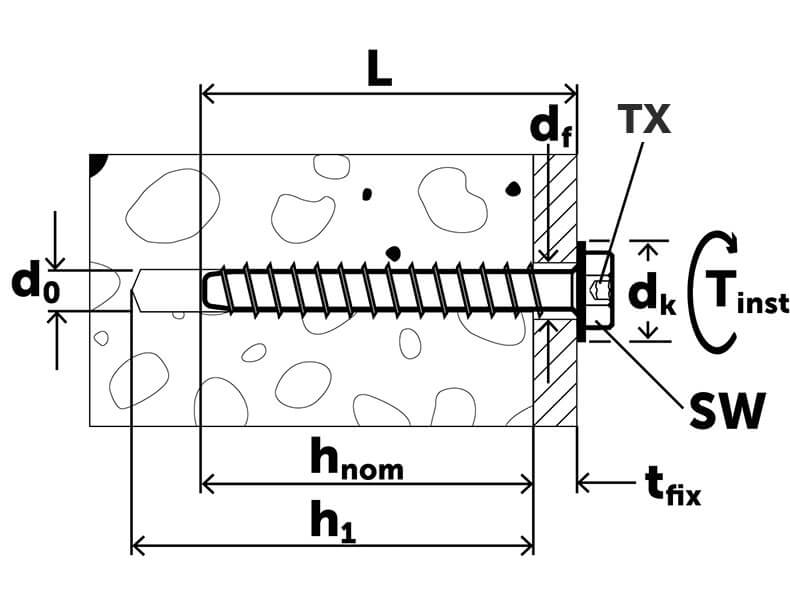

Tekniske data	Art. Nr. 9658071404 Db-nr 2422537 Dimension, mm 6x35 Min. materialetykkelse, hmin, mm 100 Dimension 6x35 BorØ, mm 6 Maks montering, tfix, mm 1 Længde, L, mm 36,0 Min. boredybde, h1, mm 40 Min. monteringsdybde, hnom, mm 30 Min. materiale tykkelse 80 Afstandshul Ø, df, mm 9 Flange Ø, mm 16,5 Tilspændingsmoment, Tinst, Nm 14 Materiale Stål Træklast ikke-revnet beton, kN 1,9 Overfladebehandling Zink/Nikkel Tværlast ikke-revnet beton, kN 5,4 Korrosionsklasse C3 Træklast revnet beton, kN 1,9 Tværlast revnet beton, kN 5,4 ETA/DoP DOP 4-039-171009-2023/01, ETA-17/1009 Montagetop SW13/TX30 Antal 100 Betegnelse Betonskrue JC2-KB HEX 6X35/1 UTV ETA EAN 4061245075631	Download billede Art.nr. PDF Del via e-mail
▼	9658071405	2422529	6x45	100	6x45	6	100
Tekniske data	Art. Nr. 9658071405 Db-nr 2422529 Dimension, mm 6x45 Min. materialetykkelse, hmin, mm 100 Dimension 6x45 BorØ, mm 6 Maks montering, tfix, mm 5/10 Længde, L, mm 45,0 Min. boredybde, h1, mm 50 Min. monteringsdybde, hnom, mm 40/35 Min. materiale tykkelse 80 Afstandshul Ø, df, mm 9 Flange Ø, mm 16,5 Tilspændingsmoment, Tinst, Nm 14 Materiale Stål Træklast ikke-revnet beton, kN 1,9/1,9 Overfladebehandling Zink/Nikkel Tværlast ikke-revnet beton, kN 5,4/5,4 Korrosionsklasse C3 Træklast revnet beton, kN 1,9/1,9 Tværlast revnet beton, kN 5,4/5,4 ETA/DoP DOP 4-039-171009-2023/01, ETA-17/1009 Montagetop SW13/TX30 Antal 100 Betegnelse Betonskrue JC2-KB HEX 6x45/5/10 UTV ETA EAN 7319610066591	Download billede Art.nr. PDF Del via e-mail
▼	9658071407	2422522	6x50	100	6x50	6	100
Tekniske data	Art. Nr. 9658071407 Db-nr 2422522 Dimension, mm 6x50 Min. materialetykkelse, hmin, mm 100 Dimension 6x50 BorØ, mm 6 Maks montering, tfix, mm 10/15 Længde, L, mm 50,0 Min. boredybde, h1, mm 50 Min. monteringsdybde, hnom, mm 40/35 Min. materiale tykkelse 80 Afstandshul Ø, df, mm 9 Flange Ø, mm 16,5 Tilspændingsmoment, Tinst, Nm 14 Materiale Stål Træklast ikke-revnet beton, kN 1,9/1,9 Overfladebehandling Zink/Nikkel Tværlast ikke-revnet beton, kN 5,4/5,4 Korrosionsklasse C3 Træklast revnet beton, kN 1,9/1,9 Tværlast revnet beton, kN 5,4/5,4 ETA/DoP DOP 4-039-171009-2023/01, ETA-17/1009 Montagetop SW13/TX30 Antal 100 Betegnelse Betonskrue JC2-KB HEX 6x50/10/15 UTV ETA EAN 7319610066607	Download billede Art.nr. PDF Del via e-mail
▼	9658071409	2422530	6x60	100	6x60	6	100
Tekniske data	Art. Nr. 9658071409 Db-nr 2422530 Dimension, mm 6x60 Min. materialetykkelse, hmin, mm 100 Dimension 6x60 BorØ, mm 6 Maks montering, tfix, mm 5/20 Længde, L, mm 60,0 Min. boredybde, h1, mm 65/50 Min. monteringsdybde, hnom, mm 55/40 Min. materiale tykkelse 92,7/80 Afstandshul Ø, df, mm 9 Flange Ø, mm 16,5 Tilspændingsmoment, Tinst, Nm 14 Materiale Stål Træklast ikke-revnet beton, kN 4,6/3,3 Overfladebehandling Zink/Nikkel Tværlast ikke-revnet beton, kN 5,4/5,4 Korrosionsklasse C3 Træklast revnet beton, kN 2,3/1,7 Tværlast revnet beton, kN 5,4/5,4 ETA/DoP DOP 4-039-171009-2023/01, ETA-17/1009, DOP 4-033-200446-2022, ETA-20/0446 Montagetop SW13/TX30 Antal 100 Betegnelse Betonskrue JC2-KB HEX 6x60/5/20 UTV ETA EAN 7319610066614	Download billede Art.nr. PDF Del via e-mail
▼	9658071411	2422523	6x70	100	6x70	6	100
Tekniske data	Art. Nr. 9658071411 Db-nr 2422523 Dimension, mm 6x70 Min. materialetykkelse, hmin, mm 100 Dimension 6x70 BorØ, mm 6 Maks montering, tfix, mm 15/30 Længde, L, mm 70,0 Min. boredybde, h1, mm 65/50 Min. monteringsdybde, hnom, mm 55/40 Min. materiale tykkelse 92,7/80 Afstandshul Ø, df, mm 9 Flange Ø, mm 16,5 Tilspændingsmoment, Tinst, Nm 14 Materiale Stål Træklast ikke-revnet beton, kN 4,6/3,3 Overfladebehandling Zink/Nikkel Tværlast ikke-revnet beton, kN 5,4/5,4 Korrosionsklasse C3 Træklast revnet beton, kN 2,3/1,7 Tværlast revnet beton, kN 5,4/5,4 ETA/DoP DOP 4-039-171009-2023/01, ETA-17/1009, DOP 4-033-200446-2022, ETA-20/0446 Montagetop SW13/TX30 Antal 100 Betegnelse Betonskrue JC2-KB HEX 6X70/15/30 UTV ETA EAN 4061245075648	Download billede Art.nr. PDF Del via e-mail
▼	9658071413	2422524	6x80	100	6x80	6	75
Tekniske data	Art. Nr. 9658071413 Db-nr 2422524 Dimension, mm 6x80 Min. materialetykkelse, hmin, mm 100 Dimension 6x80 BorØ, mm 6 Maks montering, tfix, mm 25/40 Længde, L, mm 80,0 Min. boredybde, h1, mm 65/50 Min. monteringsdybde, hnom, mm 55/40 Min. materiale tykkelse 92,7/80 Afstandshul Ø, df, mm 9 Flange Ø, mm 16,5 Tilspændingsmoment, Tinst, Nm 14 Materiale Stål Træklast ikke-revnet beton, kN 4,6/3,3 Overfladebehandling Zink/Nikkel Tværlast ikke-revnet beton, kN 5,4/5,4 Korrosionsklasse C3 Træklast revnet beton, kN 2,3/1,7 Tværlast revnet beton, kN 5,4/5,4 ETA/DoP DOP 4-039-171009-2023/01, ETA-17/1009, DOP 4-033-200446-2022, ETA-20/0446 Montagetop SW13/TX30 Antal 75 Betegnelse Betonskrue JC2-KB HEX 6x80/25/40 UTV ETA EAN 7319610066621	Download billede Art.nr. PDF Del via e-mail
▼	9658071417	2422525	6x100	100	6x100	6	50
Tekniske data	Art. Nr. 9658071417 Db-nr 2422525 Dimension, mm 6x100 Min. materialetykkelse, hmin, mm 100 Dimension 6x100 BorØ, mm 6 Maks montering, tfix, mm 45/60 Længde, L, mm 100,0 Min. boredybde, h1, mm 65/50 Min. monteringsdybde, hnom, mm 55/40 Min. materiale tykkelse 92,7/80 Afstandshul Ø, df, mm 9 Flange Ø, mm 16,5 Tilspændingsmoment, Tinst, Nm 14 Materiale Stål Træklast ikke-revnet beton, kN 4,6/3,3 Overfladebehandling Zink/Nikkel Tværlast ikke-revnet beton, kN 5,4/5,4 Korrosionsklasse C3 Træklast revnet beton, kN 2,3/1,7 Tværlast revnet beton, kN 5,4/5,4 ETA/DoP DOP 4-039-171009-2023/01, ETA-17/1009, DOP 4-033-200446-2022, ETA-20/0446 Montagetop SW13/TX30 Antal 50 Betegnelse Betonskrue JC2-KB HEX 6x100/45/60 UTV ETA EAN 7319610066638	Download billede Art.nr. PDF Del via e-mail
▼	9658071419	2422526	6x120	100	6x120	6	50
Tekniske data	Art. Nr. 9658071419 Db-nr 2422526 Dimension, mm 6x120 Min. materialetykkelse, hmin, mm 100 Dimension 6x120 BorØ, mm 6 Maks montering, tfix, mm 65/80 Længde, L, mm 120,0 Min. boredybde, h1, mm 65/50 Min. monteringsdybde, hnom, mm 55/40 Min. materiale tykkelse 92,7/80 Afstandshul Ø, df, mm 9 Flange Ø, mm 16,5 Tilspændingsmoment, Tinst, Nm 14 Materiale Stål Træklast ikke-revnet beton, kN 4,6/3,3 Overfladebehandling Zink/Nikkel Tværlast ikke-revnet beton, kN 5,4/5,4 Korrosionsklasse C3 Træklast revnet beton, kN 2,3/1,7 Tværlast revnet beton, kN 5,4/5,4 ETA/DoP DOP 4-039-171009-2023/01, ETA-17/1009, DOP 4-033-200446-2022, ETA-20/0446 Montagetop SW13/TX30 Antal 50 Betegnelse Betonskrue JC2-KB HEX 6x120/65/80 UTV ETA EAN 7319610076125	Download billede Art.nr. PDF Del via e-mail
▼	9658071421	2422521	6x140	100	6x140	6	50
Tekniske data	Art. Nr. 9658071421 Db-nr 2422521 Dimension, mm 6x140 Min. materialetykkelse, hmin, mm 100 Dimension 6x140 BorØ, mm 6 Maks montering, tfix, mm 85/100 Længde, L, mm 140,0 Min. boredybde, h1, mm 65/50 Min. monteringsdybde, hnom, mm 55/40 Min. materiale tykkelse 92,7/80 Afstandshul Ø, df, mm 9 Flange Ø, mm 16,5 Tilspændingsmoment, Tinst, Nm 14 Materiale Stål Træklast ikke-revnet beton, kN 4,6/3,3 Overfladebehandling Zink/Nikkel Tværlast ikke-revnet beton, kN 5,4/5,4 Korrosionsklasse C3 Træklast revnet beton, kN 2,3/1,7 Tværlast revnet beton, kN 5,4/5,4 ETA/DoP DOP 4-039-171009-2023/01, ETA-17/1009, DOP 4-033-200446-2022, ETA-20/0446 Montagetop SW13/TX30 Antal 50 Betegnelse Betonskrue JC2-KB HEX 6X140/85/100 UTV ETA EAN 4061245075679	Download billede Art.nr. PDF Del via e-mail

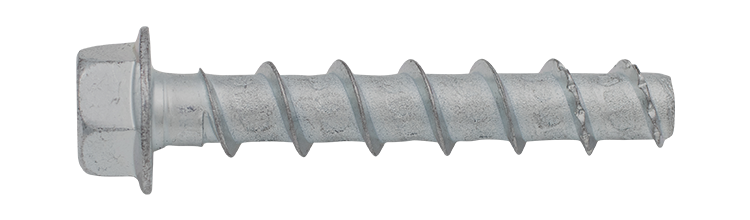

▼	9658071701	2422571	8x55	100	8x55	8	50
Tekniske data	Art. Nr. 9658071701 Db-nr 2422571 Dimension, mm 8x55 Min. materialetykkelse, hmin, mm 100 Dimension 8x55 BorØ, mm 8 Maks montering, tfix, mm 5 Længde, L, mm 55,0 Min. boredybde, h1, mm 60 Min. monteringsdybde, hnom, mm 50 Min. materiale tykkelse 100 Afstandshul Ø, df, mm 10,8-12 Flange Ø, mm 17,5 Materiale Stål Tilspændingsmoment, Tinst, Nm 45 Overfladebehandling Zink/Nikkel Træklast ikke-revnet beton, kN 5,7 Korrosionsklasse C3 Tværlast ikke-revnet beton, kN 10,9 Træklast revnet beton, kN 3,2 Tværlast revnet beton, kN 10,9 ETA/DoP DOP 4-033-200446-2022, ETA-20/0446 Montagetop SW13/TX45 Antal 50 Betegnelse Betonskrue JC2 Plus KB HEX 8X55/5 UTV ETA EAN 4061245074948	Download billede Art.nr. PDF Del via e-mail
▼	9658071710	2422552	8x70	115/100	8x70	8	50
Tekniske data	Art. Nr. 9658071710 Db-nr 2422552 Dimension, mm 8x70 Min. materialetykkelse, hmin, mm 115/100 Dimension 8x70 BorØ, mm 8 Maks montering, tfix, mm 5/20 Længde, L, mm 70,0 Min. boredybde, h1, mm 75/60 Min. monteringsdybde, hnom, mm 65/50 Min. materiale tykkelse 115/100 Afstandshul Ø, df, mm 10,8-12 Flange Ø, mm 17,5 Materiale Stål Tilspændingsmoment, Tinst, Nm 45 Overfladebehandling Zink/Nikkel Træklast ikke-revnet beton, kN 8,8/5,7 Korrosionsklasse C3 Tværlast ikke-revnet beton, kN 10,9/10,9 Træklast revnet beton, kN 6,0/3,2 Tværlast revnet beton, kN 10,9/10,9 ETA/DoP DOP 4-033-200446-2022, ETA-20/0446 Montagetop SW13/TX45 Antal 50 Betegnelse Betonskrue JC2 Plus KB HEX 8X70/5/20 UTV ETA EAN 4061245074955	Download billede Art.nr. PDF Del via e-mail
▼	9658071716	2422542	8x80	115/100	8x80	8	50
Tekniske data	Art. Nr. 9658071716 Db-nr 2422542 Dimension, mm 8x80 Min. materialetykkelse, hmin, mm 115/100 Dimension 8x80 BorØ, mm 8 Maks montering, tfix, mm 15/30 Længde, L, mm 80,0 Min. boredybde, h1, mm 75/60 Min. monteringsdybde, hnom, mm 65/50 Min. materiale tykkelse 115/100 Afstandshul Ø, df, mm 10,8-12 Flange Ø, mm 17,5 Materiale Stål Tilspændingsmoment, Tinst, Nm 45 Overfladebehandling Zink/Nikkel Træklast ikke-revnet beton, kN 8,8/5,7 Korrosionsklasse C3 Tværlast ikke-revnet beton, kN 10,9/10,9 Træklast revnet beton, kN 6,0/3,2 Tværlast revnet beton, kN 10,9/10,9 ETA/DoP DOP 4-033-200446-2022, ETA-20/0446 Montagetop SW13/TX45 Antal 50 Betegnelse Betonskrue JC2 Plus KB HEX 8X80/15/30 UTV ETA EAN 4061245074962	Download billede Art.nr. PDF Del via e-mail
▼	9658071722	2422545	8x90	115/100	8x90	8	50
Tekniske data	Art. Nr. 9658071722 Db-nr 2422545 Dimension, mm 8x90 Min. materialetykkelse, hmin, mm 115/100 Dimension 8x90 BorØ, mm 8 Maks montering, tfix, mm 25/40 Længde, L, mm 90,0 Min. boredybde, h1, mm 75/60 Min. monteringsdybde, hnom, mm 65/50 Min. materiale tykkelse 115/100 Afstandshul Ø, df, mm 10,8-12 Flange Ø, mm 17,5 Materiale Stål Tilspændingsmoment, Tinst, Nm 45 Overfladebehandling Zink/Nikkel Træklast ikke-revnet beton, kN 8,8/5,7 Korrosionsklasse C3 Tværlast ikke-revnet beton, kN 10,9/10,9 Træklast revnet beton, kN 6,0/3,2 Tværlast revnet beton, kN 10,9/10,9 ETA/DoP DOP 4-033-200446-2022, ETA-20/0446 Montagetop SW13/TX45 Antal 50 Betegnelse Betonskrue JC2 Plus KB HEX 8X90/25/40 UTV ETA EAN 4061245074979	Download billede Art.nr. PDF Del via e-mail
▼	9658071725	2422546	8x100	115/100	8x100	8	40
Tekniske data	Art. Nr. 9658071725 Db-nr 2422546 Dimension, mm 8x100 Min. materialetykkelse, hmin, mm 115/100 Dimension 8x100 BorØ, mm 8 Maks montering, tfix, mm 35/50 Længde, L, mm 100,0 Min. boredybde, h1, mm 75/60 Min. monteringsdybde, hnom, mm 65/50 Min. materiale tykkelse 115/100 Afstandshul Ø, df, mm 10,8-12 Flange Ø, mm 17,5 Materiale Stål Tilspændingsmoment, Tinst, Nm 45 Overfladebehandling Zink/Nikkel Træklast ikke-revnet beton, kN 8,8/5,7 Korrosionsklasse C3 Tværlast ikke-revnet beton, kN 10,9/10,9 Træklast revnet beton, kN 6,0/3,2 Tværlast revnet beton, kN 10,9/10,9 ETA/DoP DOP 4-033-200446-2022, ETA-20/0446 Montagetop SW13/TX45 Antal 40 Betegnelse Betonskrue JC2 Plus KB HEX 8X100/35/50 UTV ETA EAN 4061245074986	Download billede Art.nr. PDF Del via e-mail
▼	9658071731	2422549	8x120	115/100	8x120	8	25
Tekniske data	Art. Nr. 9658071731 Db-nr 2422549 Dimension, mm 8x120 Min. materialetykkelse, hmin, mm 115/100 Dimension 8x120 BorØ, mm 8 Maks montering, tfix, mm 55/70 Længde, L, mm 120,0 Min. boredybde, h1, mm 75/60 Min. monteringsdybde, hnom, mm 65/50 Min. materiale tykkelse 115/100 Afstandshul Ø, df, mm 10,8-12 Flange Ø, mm 17,5 Materiale Stål Tilspændingsmoment, Tinst, Nm 45 Overfladebehandling Zink/Nikkel Træklast ikke-revnet beton, kN 8,8/5,7 Korrosionsklasse C3 Tværlast ikke-revnet beton, kN 10,9/10,9 Træklast revnet beton, kN 6,0/3,2 Tværlast revnet beton, kN 10,9/10,9 ETA/DoP DOP 4-033-200446-2022, ETA-20/0446 Montagetop SW13/TX45 Antal 25 Betegnelse Betonskrue JC2 Plus KB HEX 8X120/55/70 UTV ETA EAN 4061245075297	Download billede Art.nr. PDF Del via e-mail
▼	9658071737	2422551	8x140	115/100	8x140	8	25
Tekniske data	Art. Nr. 9658071737 Db-nr 2422551 Dimension, mm 8x140 Min. materialetykkelse, hmin, mm 115/100 Dimension 8x140 BorØ, mm 8 Maks montering, tfix, mm 75/90 Længde, L, mm 140,0 Min. boredybde, h1, mm 75/60 Min. monteringsdybde, hnom, mm 65/50 Min. materiale tykkelse 115/100 Afstandshul Ø, df, mm 10,8-12 Flange Ø, mm 17,5 Materiale Stål Tilspændingsmoment, Tinst, Nm 45 Overfladebehandling Zink/Nikkel Træklast ikke-revnet beton, kN 8,8/5,7 Korrosionsklasse C3 Tværlast ikke-revnet beton, kN 10,9/10,9 Træklast revnet beton, kN 6,0/3,2 Tværlast revnet beton, kN 10,9/10,9 ETA/DoP DOP 4-033-200446-2022, ETA-20/0446 Montagetop SW13/TX45 Antal 25 Betegnelse Betonskrue JC2 Plus KB HEX 8X140/75/90 UTV ETA EAN 4061245075501	Download billede Art.nr. PDF Del via e-mail
▼	9658071745	2422570	10x60	100	10x60	10	25
Tekniske data	Art. Nr. 9658071745 Db-nr 2422570 Dimension, mm 10x60 Min. materialetykkelse, hmin, mm 100 Dimension 10x60 BorØ, mm 10 Maks montering, tfix, mm 5 Længde, L, mm 60,0 Min. boredybde, h1, mm 65 Min. monteringsdybde, hnom, mm 55 Min. materiale tykkelse 100 Afstandshul Ø, df, mm 13-14 Flange Ø, mm 20,2 Materiale Stål Tilspændingsmoment, Tinst, Nm 85 Overfladebehandling Zink/Nikkel Træklast ikke-revnet beton, kN 6,5 Korrosionsklasse C3 Tværlast ikke-revnet beton, kN 18,2 Træklast revnet beton, kN 3,8 Tværlast revnet beton, kN 13,6 ETA/DoP DOP 4-033-200446-2022, ETA-20/0446 Montagetop SW 15 Antal 25 Betegnelse Betonskrue JC2 Plus KB HEX 10X60/5 UTV ETA EAN 4061245075518	Download billede Art.nr. PDF Del via e-mail
▼	9658071751	2422556	10x70	100	10x70	10	25
Tekniske data	Art. Nr. 9658071751 Db-nr 2422556 Dimension, mm 10x70 Min. materialetykkelse, hmin, mm 100 Dimension 10x70 BorØ, mm 10 Maks montering, tfix, mm 15 Længde, L, mm 70,0 Min. boredybde, h1, mm 65 Min. monteringsdybde, hnom, mm 55 Min. materiale tykkelse 100 Afstandshul Ø, df, mm 13-14 Flange Ø, mm 20,2 Materiale Stål Tilspændingsmoment, Tinst, Nm 85 Overfladebehandling Zink/Nikkel Træklast ikke-revnet beton, kN 6,5 Korrosionsklasse C3 Tværlast ikke-revnet beton, kN 18,2 Træklast revnet beton, kN 3,8 Tværlast revnet beton, kN 13,6 ETA/DoP DOP 4-033-200446-2022, ETA-20/0446 Montagetop SW 15 Antal 25 Betegnelse Betonskrue JC2 Plus KB HEX 10X70/15 UTV ETA EAN 4061245075525	Download billede Art.nr. PDF Del via e-mail
▼	9658071757	2422557	10x80	100	10x80	10	25
Tekniske data	Art. Nr. 9658071757 Db-nr 2422557 Dimension, mm 10x80 Min. materialetykkelse, hmin, mm 100 Dimension 10x80 BorØ, mm 10 Maks montering, tfix, mm 10/25 Længde, L, mm 80,0 Min. boredybde, h1, mm 80/65 Min. monteringsdybde, hnom, mm 70/55 Min. materiale tykkelse 100 Afstandshul Ø, df, mm 13-14 Flange Ø, mm 20,2 Materiale Stål Tilspændingsmoment, Tinst, Nm 85 Overfladebehandling Zink/Nikkel Træklast ikke-revnet beton, kN 9,6/6,5 Korrosionsklasse C3 Tværlast ikke-revnet beton, kN 18,2/18,2 Træklast revnet beton, kN 4,9/3,8 Tværlast revnet beton, kN 18,2/13,6 ETA/DoP DOP 4-033-200446-2022, ETA-20/0446 Montagetop SW 15 Antal 25 Betegnelse Betonskrue JC2 Plus KB HEX 10X80/25 UTV ETA EAN 4061245075532	Download billede Art.nr. PDF Del via e-mail
▼	9658071763	2422553	10x90	130/100	10x90	10	25
Tekniske data	Art. Nr. 9658071763 Db-nr 2422553 Dimension, mm 10x90 Min. materialetykkelse, hmin, mm 130/100 Dimension 10x90 BorØ, mm 10 Maks montering, tfix, mm 5/20/35 Længde, L, mm 90,0 Min. boredybde, h1, mm 95/80/65 Min. monteringsdybde, hnom, mm 85/70/55 Min. materiale tykkelse 130/100 Afstandshul Ø, df, mm 13-14 Flange Ø, mm 20,2 Materiale Stål Tilspændingsmoment, Tinst, Nm 85 Overfladebehandling Zink/Nikkel Træklast ikke-revnet beton, kN 13,1/9,6/6,5 Korrosionsklasse C3 Tværlast ikke-revnet beton, kN 18,2/18,2/18,2 Træklast revnet beton, kN 9,2/4,9/3,8 Tværlast revnet beton, kN 18,2/18,2/13,6 ETA/DoP DOP 4-033-200446-2022, ETA-20/0446 Montagetop SW 15 Antal 25 Betegnelse Betonskrue JC2 Plus KB HEX 10X90/5/35 UTV ETA EAN 4061245075549	Download billede Art.nr. PDF Del via e-mail
▼	9658071766	2422543	10x100	130/100	10x100	10	25
Tekniske data	Art. Nr. 9658071766 Db-nr 2422543 Dimension, mm 10x100 Min. materialetykkelse, hmin, mm 130/100 Dimension 10x100 BorØ, mm 10 Maks montering, tfix, mm 15/30/45 Længde, L, mm 100,0 Min. boredybde, h1, mm 95/80/65 Min. monteringsdybde, hnom, mm 85/70/55 Min. materiale tykkelse 130/100 Afstandshul Ø, df, mm 13-14 Flange Ø, mm 20,2 Materiale Stål Tilspændingsmoment, Tinst, Nm 85 Overfladebehandling Zink/Nikkel Træklast ikke-revnet beton, kN 13,1/9,6/6,5 Korrosionsklasse C3 Tværlast ikke-revnet beton, kN 18,2/18,2/18,2 Træklast revnet beton, kN 9,2/4,9/3,8 Tværlast revnet beton, kN 18,2/18,2/13,6 ETA/DoP DOP 4-033-200446-2022, ETA-20/0446 Montagetop SW 15 Antal 25 Betegnelse Betonskrue JC2 Plus KB HEX 10X100/15/45 UTV ETA EAN 4061245075556	Download billede Art.nr. PDF Del via e-mail
▼	9658071772	2422547	10x120	130/100	10x120	10	25
Tekniske data	Art. Nr. 9658071772 Db-nr 2422547 Dimension, mm 10x120 Min. materialetykkelse, hmin, mm 130/100 Dimension 10x120 BorØ, mm 10 Maks montering, tfix, mm 35/50/65 Længde, L, mm 120,0 Min. boredybde, h1, mm 95/80/65 Min. monteringsdybde, hnom, mm 85/70/55 Min. materiale tykkelse 130/100 Afstandshul Ø, df, mm 13-14 Flange Ø, mm 20,2 Materiale Stål Tilspændingsmoment, Tinst, Nm 85 Overfladebehandling Zink/Nikkel Træklast ikke-revnet beton, kN 13,1/9,6/6,5 Korrosionsklasse C3 Tværlast ikke-revnet beton, kN 18,2/18,2/18,2 Træklast revnet beton, kN 9,2/4,9/3,8 Tværlast revnet beton, kN 18,2/18,2/13,6 ETA/DoP DOP 4-033-200446-2022, ETA-20/0446 Montagetop SW 15 Antal 25 Betegnelse Betonskrue JC2 Plus KB HEX 10X120/35/65 UTV ETA EAN 4061245075563	Download billede Art.nr. PDF Del via e-mail
▼	9658071778	2422550	10x140	130/100	10x140	10	25
Tekniske data	Art. Nr. 9658071778 Db-nr 2422550 Dimension, mm 10x140 Min. materialetykkelse, hmin, mm 130/100 Dimension 10x140 BorØ, mm 10 Maks montering, tfix, mm 55/70/85 Længde, L, mm 140,0 Min. boredybde, h1, mm 95/80/65 Min. monteringsdybde, hnom, mm 85/70/55 Min. materiale tykkelse 130/100 Afstandshul Ø, df, mm 13-14 Flange Ø, mm 20,2 Materiale Stål Tilspændingsmoment, Tinst, Nm 85 Overfladebehandling Zink/Nikkel Træklast ikke-revnet beton, kN 13,1/9,6/6,5 Korrosionsklasse C3 Tværlast ikke-revnet beton, kN 18,2/18,2/18,2 Træklast revnet beton, kN 9,2/4,9/3,8 Tværlast revnet beton, kN 18,2/18,2/13,6 ETA/DoP DOP 4-033-200446-2022, ETA-20/0446 Montagetop SW 15 Antal 25 Betegnelse Betonskrue JC2 Plus KB HEX 10X140/55/85 UTV ETA EAN 4061245075570	Download billede Art.nr. PDF Del via e-mail
▼	9658071784	2422541	10x160	130/100	10x160	10	25
Tekniske data	Art. Nr. 9658071784 Db-nr 2422541 Dimension, mm 10x160 Min. materialetykkelse, hmin, mm 130/100 Dimension 10x160 BorØ, mm 10 Maks montering, tfix, mm 75/90/105 Længde, L, mm 160,0 Min. boredybde, h1, mm 95/80/65 Min. monteringsdybde, hnom, mm 85/70/55 Min. materiale tykkelse 130/100 Afstandshul Ø, df, mm 13-14 Flange Ø, mm 20,2 Materiale Stål Tilspændingsmoment, Tinst, Nm 85 Overfladebehandling Zink/Nikkel Træklast ikke-revnet beton, kN 13,1/9,6/6,5 Korrosionsklasse C3 Tværlast ikke-revnet beton, kN 18,2/18,2/18,2 Træklast revnet beton, kN 9,2/4,9/3,8 Tværlast revnet beton, kN 18,2/18,2/13,6 ETA/DoP DOP 4-033-200446-2022, ETA-20/0446 Montagetop SW 15 Antal 25 Betegnelse Betonskrue JC2 Plus KB HEX 10X160/75/105 UTV ETA EAN 4061245075587	Download billede Art.nr. PDF Del via e-mail
▼	9658071787	2422555	14x75	120	14x75	14	20
Tekniske data	Art. Nr. 9658071787 Db-nr 2422555 Dimension, mm 14x75 Min. materialetykkelse, hmin, mm 120 Dimension 14x75 BorØ, mm 14 Maks montering, tfix, mm 10 Længde, L, mm 70,0 Min. boredybde, h1, mm 75 Min. monteringsdybde, hnom, mm 65 Min. materiale tykkelse 120 Afstandshul Ø, df, mm 17-18 Flange Ø, mm 28,0 Materiale Stål Tilspændingsmoment, Tinst, Nm 100 Overfladebehandling Zink/Nikkel Træklast ikke-revnet beton, kN 7,5 Korrosionsklasse C3 Tværlast ikke-revnet beton, kN 26,8 Træklast revnet beton, kN 4,3 Tværlast revnet beton, kN 18,7 ETA/DoP DOP 4-033-200446-2022, ETA-20/0446 Montagetop SW 21 Antal 20 Betegnelse Betonskrue JC2 Plus KB HEX 14X75/10 SW21 UTV ETA EAN 4061245075594	Download billede Art.nr. PDF Del via e-mail
▼	9658071813	2422558	14x100	120	14x100	14	10
Tekniske data	Art. Nr. 9658071813 Db-nr 2422558 Dimension, mm 14x100 Min. materialetykkelse, hmin, mm 120 Dimension 14x100 BorØ, mm 14 Maks montering, tfix, mm 15/35 Længde, L, mm 100,0 Min. boredybde, h1, mm 95/75 Min. monteringsdybde, hnom, mm 85/65 Min. materiale tykkelse 120 Afstandshul Ø, df, mm 17-18 Flange Ø, mm 28,0 Materiale Stål Tilspændingsmoment, Tinst, Nm 100 Overfladebehandling Zink/Nikkel Træklast ikke-revnet beton, kN 12,6/7,5 Korrosionsklasse C3 Tværlast ikke-revnet beton, kN 34,9/26,8 Træklast revnet beton, kN 7,9/4,3 Tværlast revnet beton, kN 29,2/18,7 ETA/DoP DOP 4-033-200446-2022, ETA-20/0446 Montagetop SW 21 Antal 10 Betegnelse Betonskrue JC2 Plus KB HEX 14X100/35 SW21 UTV ETA EAN 4061245075600	Download billede Art.nr. PDF Del via e-mail
▼	9658071828	2422544	14x130	150/120	14x130	14	10
Tekniske data	Art. Nr. 9658071828 Db-nr 2422544 Dimension, mm 14x130 Min. materialetykkelse, hmin, mm 150/120 Dimension 14x130 BorØ, mm 14 Maks montering, tfix, mm 15/45/65 Længde, L, mm 130,0 Min. boredybde, h1, mm 125/95/75 Min. monteringsdybde, hnom, mm 115/85/65 Min. materiale tykkelse 150/120 Afstandshul Ø, df, mm 17-18 Flange Ø, mm 28,0 Materiale Stål Tilspændingsmoment, Tinst, Nm 100 Overfladebehandling Zink/Nikkel Træklast ikke-revnet beton, kN 20,6/12,6/7,5 Korrosionsklasse C3 Tværlast ikke-revnet beton, kN 34,9/34,9/26,8 Træklast revnet beton, kN 14,4/7,9/4,3 Tværlast revnet beton, kN 34,9/29,2/18,7 ETA/DoP DOP 4-033-200446-2022, ETA-20/0446 Montagetop SW 21 Antal 10 Betegnelse Betonskrue JC2 Plus KB HEX 14X130/15/65 SW21 UTV ETA EAN 4061245075617	Download billede Art.nr. PDF Del via e-mail
▼	9658071841	2422548	14x150	150/120	14x150	14	10
Tekniske data	Art. Nr. 9658071841 Db-nr 2422548 Dimension, mm 14x150 Min. materialetykkelse, hmin, mm 150/120 Dimension 14x150 BorØ, mm 14 Maks montering, tfix, mm 35/65/85 Længde, L, mm 150,0 Min. boredybde, h1, mm 125/95/75 Min. monteringsdybde, hnom, mm 115/85/65 Min. materiale tykkelse 150/120 Afstandshul Ø, df, mm 17-18 Flange Ø, mm 28,0 Materiale Stål Tilspændingsmoment, Tinst, Nm 100 Overfladebehandling Zink/Nikkel Træklast ikke-revnet beton, kN 20,6/12,6/7,5 Korrosionsklasse C3 Tværlast ikke-revnet beton, kN 34,9/34,9/26,8 Træklast revnet beton, kN 14,4/7,9/4,3 Tværlast revnet beton, kN 34,9/29,2/18,7 ETA/DoP DOP 4-033-200446-2022, ETA-20/0446 Montagetop SW 21 Antal 10 Betegnelse Betonskrue JC2 Plus KB HEX 14X150/35/85 SW21 UTV ETA EAN 4061245075624	Download billede Art.nr. PDF Del via e-mail
