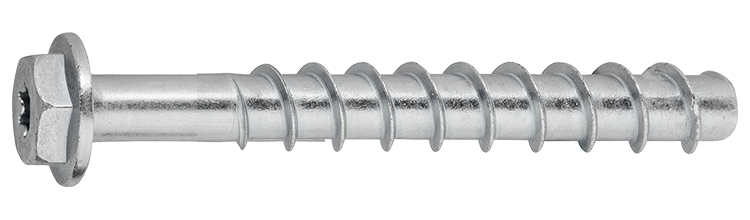

Betonskrue JC2-KB

ETA-vurderet FZB

Selvskærende og godkendt betonskrue til hurtig og nem montering i revnet og ikke revnet beton, mursten og kalksandsten Ingen ekspansionskræfter, hvilket medfører minimal kantafstand.

ETA-vurderet Option 1. Betonskruen JC2-KB er hurtig og nem at montere i revnet og urevnet beton, JC2-KB tåler store belastninger selv når kantafstanden og indbyrdes afstande er små. Den kan de-monteres og kan genbruges, hvorfor den er velegnet til midlertidige installationer. Betonskruen skrues ind i borehullet gennem det materiale, der skal fastgøres, og skaber gevind i betonen. Velegnet til fastgørelse af beslag og tagprofiler mv. direkte mod beton. Velegnet til fastgørelse af konsoller og tagprofiler mv. direkte mod beton.

Materiale: Stål

Overfladebehandling: Elforzinket

Miljø: Til indendørs brug

Egenskaber: Sekskantet hoved med flange

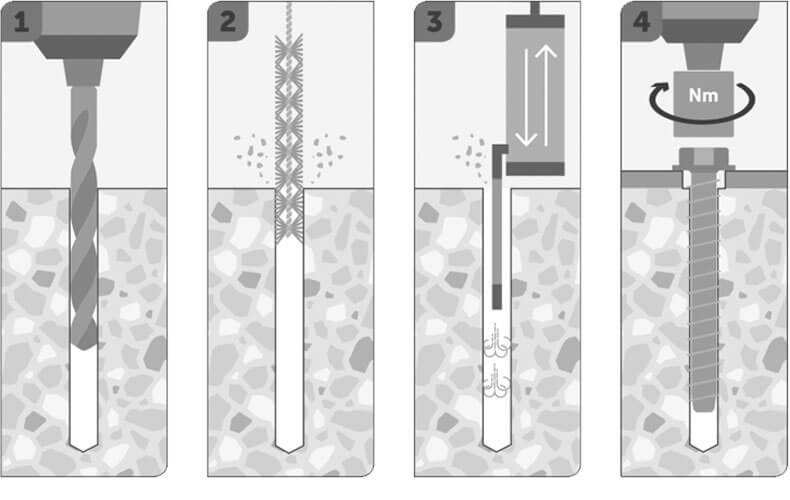

Monteringsvejledning

1) Bor med det angivne bor 2) Børst og blæs hullet rent, gentag indtil hullet er helt fri for støv 3) Skru betonskruen i.

Anvendelsesområde

Eksempler på anvendelsesområder er stillads, midlertidige indhegninger, sæder, hylder, kabelstiger, rækværk eller lister

Dokument

DoP-EJOT 4-008-170835-2019/2

DoP-EJOT 4-002-180221-2020

ETA-17/0835

ETA-18/0221

ETA 17/1009

Produktblad

Betonskrue JC2-KB.pdf

	Art. Nr.	Db-nr	Dimension	Bor Ø, mm	Længde, L, mm	Montagetop	Antal
▼	9658071304	2422540	6x35	6	35	SW13/T30	100

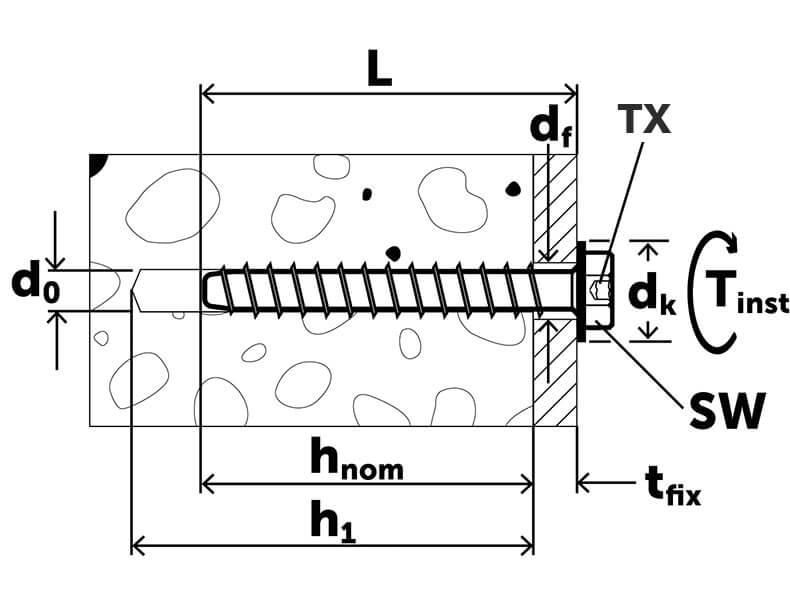

Tekniske data	Art. Nr. 9658071304 Db-nr 2422540 Dimension 6x35 Bor Ø, mm 6 Længde, L, mm 35 Montagetop SW13/T30 Max samling, tfix, mm 1 Min. boredybde, h1, mm 40 Min. sættedybde, hnom, mm 30 Min. materialetykkelse, hmin, mm 100 Afstandshul Ø, df, mm 9 Flange Ø, mm 16,5 Tiltrækningsmoment, Tinst, Nm 14 Træklast ikke-revnet beton, kN 1,4 Forskydningskraft ikke-revnet beton, kN 4,3 Træklast revnet beton, kN 1,4 Forskydningskraft revnet beton, kN 3,1 Materiale Stål Overfladebehandling Elforzinket Korrosivitetsklasse C1 ETA/DoP DOP 4-039-171009-2023/01, ETA-17/1009 Antal 100 Betegnelse Betonskrue JC2-KB HEX 6X35/1 SW13 ETA EAN 4061245074122	Download billede Art.nr. PDF Del via e-mail
▼	9658071306	2422538	6x45	6	45	SW13/T30	100
Tekniske data	Art. Nr. 9658071306 Db-nr 2422538 Dimension 6x45 Bor Ø, mm 6 Længde, L, mm 45 Montagetop SW13/T30 Max samling, tfix, mm 5/10 Min. boredybde, h1, mm 50 Min. sættedybde, hnom, mm 40/35 Min. materialetykkelse, hmin, mm 100 Afstandshul Ø, df, mm 9 Flange Ø, mm 16,5 Tiltrækningsmoment, Tinst, Nm 14 Træklast ikke-revnet beton, kN 1,4 Forskydningskraft ikke-revnet beton, kN 4,3 Træklast revnet beton, kN 1,4 Forskydningskraft revnet beton, kN 3,1 Materiale Stål Overfladebehandling Elforzinket Korrosivitetsklasse C1 ETA/DoP DOP 4-039-171009-2023/01, ETA-17/1009 Antal 100 Betegnelse Betonskrue JC2-KB HEX 6X45/5/10 SW13 ETA EAN 7319610066423	Download billede Art.nr. PDF Del via e-mail
▼	9658071308	2422532	6x50	6	50	SW13/T30	100
Tekniske data	Art. Nr. 9658071308 Db-nr 2422532 Dimension 6x50 Bor Ø, mm 6 Længde, L, mm 50 Montagetop SW13/T30 Max samling, tfix, mm 10/15 Min. boredybde, h1, mm 50 Min. sættedybde, hnom, mm 40/35 Min. materialetykkelse, hmin, mm 100 Afstandshul Ø, df, mm 9 Flange Ø, mm 16,5 Tiltrækningsmoment, Tinst, Nm 14 Træklast ikke-revnet beton, kN 1,4 Forskydningskraft ikke-revnet beton, kN 4,3 Træklast revnet beton, kN 1,4 Forskydningskraft revnet beton, kN 3,1 Materiale Stål Overfladebehandling Elforzinket Korrosivitetsklasse C1 ETA/DoP DOP 4-039-171009-2023/01, ETA-17/1009 Antal 100 Betegnelse Betonskrue JC2-KB HEX 6X50/10/15 ETA EAN 7319610066430	Download billede Art.nr. PDF Del via e-mail
▼	9658071310	2422539	6x60	6	60	SW13/T30	100
Tekniske data	Art. Nr. 9658071310 Db-nr 2422539 Dimension 6x60 Bor Ø, mm 6 Længde, L, mm 60 Montagetop SW13/T30 Max samling, tfix, mm 5/20 Min. boredybde, h1, mm 65/50 Min. sættedybde, hnom, mm 55/40 Min. materialetykkelse, hmin, mm 100 Afstandshul Ø, df, mm 9 Flange Ø, mm 16,5 Tiltrækningsmoment, Tinst, Nm 14 Træklast ikke-revnet beton, kN 4,5/1,4 Forskydningskraft ikke-revnet beton, kN 5,6/4,3 Træklast revnet beton, kN 2,1/1,4 Forskydningskraft revnet beton, kN 4,5/3,1 Materiale Stål Overfladebehandling Elforzinket Korrosivitetsklasse C1 ETA/DoP DOP 4-039-171009-2023/01, ETA-17/1009, DOP 4-040-160945-2023/01, ETA-16/0945 Antal 100 Betegnelse Betonskrue JC2-KB HEX 6X60/5/20 ETA EAN 7319610066447	Download billede Art.nr. PDF Del via e-mail
▼	9658071311	2422533	6x70	6	70	SW13/T30	100
Tekniske data	Art. Nr. 9658071311 Db-nr 2422533 Dimension 6x70 Bor Ø, mm 6 Længde, L, mm 70 Montagetop SW13/T30 Max samling, tfix, mm 15/30 Min. boredybde, h1, mm 65/50 Min. sættedybde, hnom, mm 55/40 Min. materialetykkelse, hmin, mm 100 Afstandshul Ø, df, mm 9 Flange Ø, mm 16,5 Tiltrækningsmoment, Tinst, Nm 14 Træklast ikke-revnet beton, kN 4,5/1,4 Forskydningskraft ikke-revnet beton, kN 5,6/4,3 Træklast revnet beton, kN 2,1/1,4 Forskydningskraft revnet beton, kN 4,5/3,1 Materiale Stål Overfladebehandling Elforzinket Korrosivitetsklasse C1 ETA/DoP DOP 4-039-171009-2023/01, ETA-17/1009, DOP 4-040-160945-2023/01, ETA-16/0945 Antal 100 Betegnelse Betonskrue JC2-KB HEX 6X70/15/30 SW13 ETA EAN 4061245074139	Download billede Art.nr. PDF Del via e-mail
▼	9658071314	2422534	6x80	6	80	SW13/T30	75
Tekniske data	Art. Nr. 9658071314 Db-nr 2422534 Dimension 6x80 Bor Ø, mm 6 Længde, L, mm 80 Montagetop SW13/T30 Max samling, tfix, mm 25/40 Min. boredybde, h1, mm 65/50 Min. sættedybde, hnom, mm 55/40 Min. materialetykkelse, hmin, mm 100 Afstandshul Ø, df, mm 9 Flange Ø, mm 16,5 Tiltrækningsmoment, Tinst, Nm 14 Træklast ikke-revnet beton, kN 4,5/1,4 Forskydningskraft ikke-revnet beton, kN 5,6/4,3 Træklast revnet beton, kN 2,1/1,4 Forskydningskraft revnet beton, kN 4,5/3,1 Materiale Stål Overfladebehandling Elforzinket Korrosivitetsklasse C1 ETA/DoP DOP 4-039-171009-2023/01, ETA-17/1009, DOP 4-040-160945-2023/01, ETA-16/0945 Antal 75 Betegnelse Betonskrue JC2-KB HEX 6X80/25/40 ETA EAN 7319610066454	Download billede Art.nr. PDF Del via e-mail
▼	9658071318	2422535	6x100	6	100	SW13/T30	50
Tekniske data	Art. Nr. 9658071318 Db-nr 2422535 Dimension 6x100 Bor Ø, mm 6 Længde, L, mm 100 Montagetop SW13/T30 Max samling, tfix, mm 45/60 Min. boredybde, h1, mm 65/50 Min. sættedybde, hnom, mm 55/40 Min. materialetykkelse, hmin, mm 100 Afstandshul Ø, df, mm 9 Flange Ø, mm 14,5 Tiltrækningsmoment, Tinst, Nm 14 Træklast ikke-revnet beton, kN 4,5/2,4 Forskydningskraft ikke-revnet beton, kN 5,6/5,5 Træklast revnet beton, kN 2,1/1,2 Forskydningskraft revnet beton, kN 4,5/4,7 Materiale Stål Overfladebehandling Elforzinket Korrosivitetsklasse C1 ETA/DoP DOP 4-039-171009-2023/01, ETA-17/1009, DOP 4-040-160945-2023/01, ETA-16/0945 Antal 50 Betegnelse Betonskrue JC2-KB HEX 6X100/45/60 ETA EAN 7319610066461	Download billede Art.nr. PDF Del via e-mail
▼	9658071319	2422536	6x120	6	120	SW13/T30	50
Tekniske data	Art. Nr. 9658071319 Db-nr 2422536 Dimension 6x120 Bor Ø, mm 6 Længde, L, mm 120 Montagetop SW13/T30 Max samling, tfix, mm 65/80 Min. boredybde, h1, mm 65/50 Min. sættedybde, hnom, mm 55/40 Min. materialetykkelse, hmin, mm 100 Afstandshul Ø, df, mm 9 Flange Ø, mm 14,5 Tiltrækningsmoment, Tinst, Nm 14 Træklast ikke-revnet beton, kN 4,5/1,4 Forskydningskraft ikke-revnet beton, kN 5,6/4,3 Træklast revnet beton, kN 2,1/1,4 Forskydningskraft revnet beton, kN 4,5/3,1 Materiale Stål Overfladebehandling Elforzinket Korrosivitetsklasse C1 ETA/DoP DOP 4-039-171009-2023/01, ETA-17/1009, DOP 4-040-160945-2023/01, ETA-16/0945 Antal 50 Betegnelse Betonskrue JC2-KB HEX 6X120/65/80 SW13 ETA EAN 4061245075655	Download billede Art.nr. PDF Del via e-mail
▼	9658071321	2422531	6x140	6	140	SW13/T30	50
Tekniske data	Art. Nr. 9658071321 Db-nr 2422531 Dimension 6x140 Bor Ø, mm 6 Længde, L, mm 140 Montagetop SW13/T30 Max samling, tfix, mm 80/100 Min. boredybde, h1, mm 65/50 Min. sættedybde, hnom, mm 55/40 Min. materialetykkelse, hmin, mm 100 Afstandshul Ø, df, mm 9 Flange Ø, mm 14,5 Tiltrækningsmoment, Tinst, Nm 14 Træklast ikke-revnet beton, kN 4,5/1,4 Forskydningskraft ikke-revnet beton, kN 5,6/4,3 Træklast revnet beton, kN 2,1/1,4 Forskydningskraft revnet beton, kN 4,5/3,1 Materiale Stål Overfladebehandling Elforzinket Korrosivitetsklasse C1 ETA/DoP DOP 4-039-171009-2023/01, ETA-17/1009, DOP 4-040-160945-2023/01, ETA-16/0945 Antal 50 Betegnelse Betonskrue JC2-KB HEX 6X140/85/100 SW13 ETA EAN 4061245075662	Download billede Art.nr. PDF Del via e-mail
