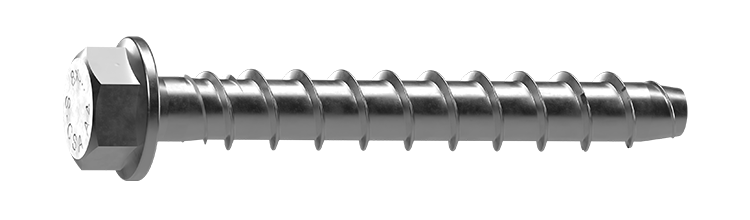

Betongskrue JC6

ETA-klassificerede, Rustfrit stål A4

Den ETA-klassificerede betonskrue JC6 i rustfrit stål A4 er fremstillet i Finland. Betonskruer fremstillet af A4 rustfrit stål giver fremragende korrosionsbestandighed selv under de hårdeste forhold.

Betonskrue i rustfrit stål A4 med sekskantet hoved. Selvskærende betonskrue til gennemstiksmontage, som gør installationen hurtig og nem. Ingen ekspansionskræfter, hvilket betyder, at minimal kantafstand kan anvendes. Alle betonskruer er demonterbare og kan genbruges, så den er også velegnet til midlertidig installation.

Materiale: Rustfrit stål A4
Miljø: For udendørs brug
Korrosivitetsklasse
Træ på beton
Materiale, Beton
ETA-vurderet
Brandklasse

Monteringsvejledning

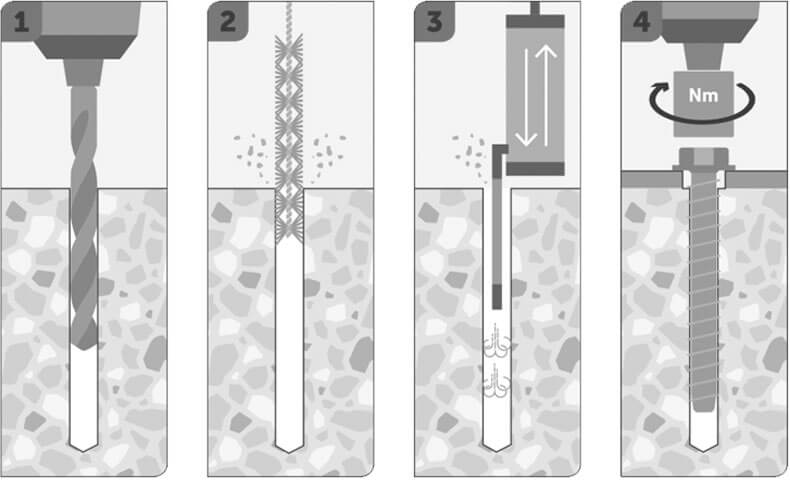

1) Borra med angiven borr 2) Borsta och blås rent hålet, repetera tills hålet är helt fritt från damm 3) Skruva i betongskruven

Monteringsvejledning product.sketchpicture.titletext

Dokument

Produktblad

Betongskrue JC6.pdf
Art. Nr. Dimension Bor Ø, mm Max samling, tfix, mm SW/Bittrack Længde, L, mm Antal
9650071974 8x70 8 5 13 70 50

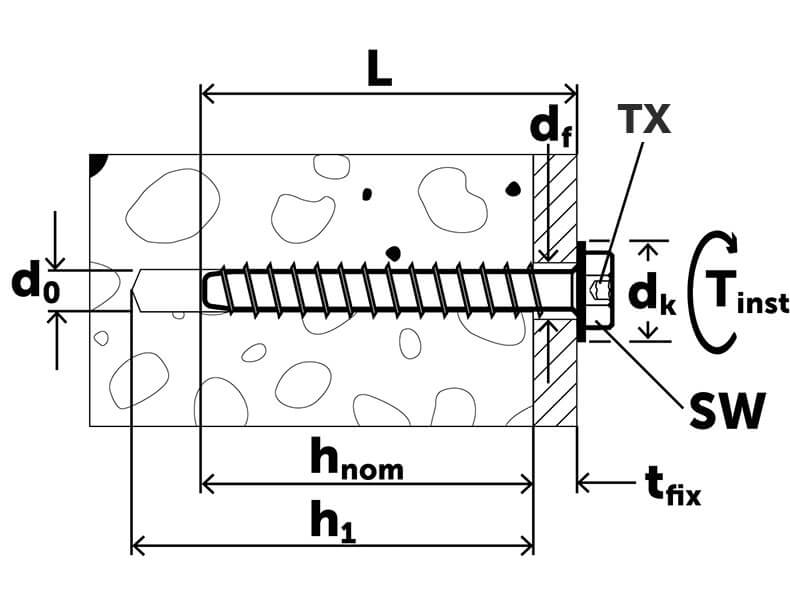

Installasjonsparametere
Art. Nr.
9650071974
Dimension
8x70
Bor Ø, mm
8
Max samling, tfix, mm
5
SW/Bittrack
13
Længde, L, mm
70
Min. boredybde, h1, mm
75
Min. sættedybde, hnom, mm
65
Min. materialetykkelse, hmin, mm
100
Afstandshul Ø, df, mm
12
Flange Ø, mm
17,5
Tiltrækningsmoment, Tinst, Nm
40
Udvindingsværdi urevnet Beton, kN
7,9
Forskydningskraft urevnet beton, kN
11,6
Udvindingsværdi Revnet beton, kN
4,0
Forskydningskraft revnet beton, kN
11,6
Materiale
Rustfrit A4 Syrefast
Korrosivitetsklasse
C5
ETA/DoP
EJOT 4-035-220413-2023/01, ETA-22/0413
Antal
50
Betegnelse
Betongskrue JC6 JC6-KB 8x70/5 SW13 A4
EAN
4061245093802

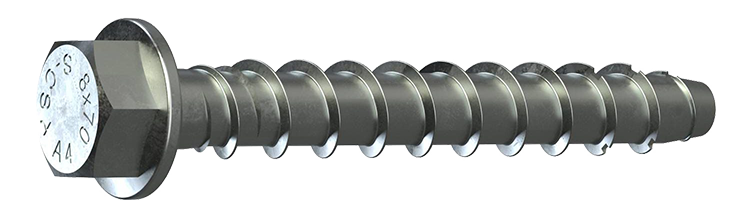

Billede af Betongskrue JC6 JC6-KB 8x70/5 SW13 A4
Download billede
Art.nr. PDF
9650071975 8x80 8 15 13 80 50
Installasjonsparametere
Art. Nr.
9650071975
Dimension
8x80
Bor Ø, mm
8
Max samling, tfix, mm
15
SW/Bittrack
13
Længde, L, mm
80
Min. boredybde, h1, mm
75
Min. sættedybde, hnom, mm
65
Min. materialetykkelse, hmin, mm
100
Afstandshul Ø, df, mm
12
Flange Ø, mm
17,5
Tiltrækningsmoment, Tinst, Nm
40
Udvindingsværdi urevnet Beton, kN
7,9
Forskydningskraft urevnet beton, kN
11,6
Udvindingsværdi Revnet beton, kN
4,0
Forskydningskraft revnet beton, kN
11,6
Materiale
Rustfrit A4 Syrefast
Korrosivitetsklasse
C5
ETA/DoP
EJOT 4-035-220413-2023/01, ETA-22/0413
Antal
50
Betegnelse
Betongskrue JC6 JC6-KB 8x80/15 SW13 A4
EAN
4061245093819

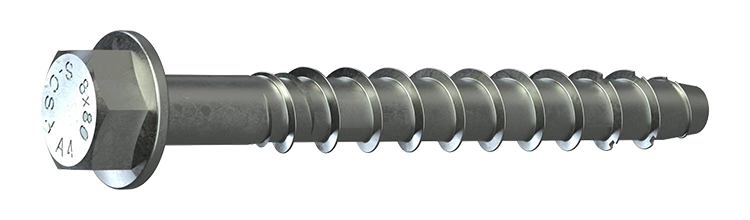

Billede af Betongskrue JC6 JC6-KB 8x80/15 SW13 A4
Download billede
Art.nr. PDF
9650071976 8x100 8 35 13 100 50
Installasjonsparametere
Art. Nr.
9650071976
Dimension
8x100
Bor Ø, mm
8
Max samling, tfix, mm
35
SW/Bittrack
13
Længde, L, mm
100
Min. boredybde, h1, mm
75
Min. sættedybde, hnom, mm
65
Min. materialetykkelse, hmin, mm
100
Afstandshul Ø, df, mm
12
Flange Ø, mm
17,5
Tiltrækningsmoment, Tinst, Nm
40
Udvindingsværdi urevnet Beton, kN
7,9
Forskydningskraft urevnet beton, kN
11,6
Udvindingsværdi Revnet beton, kN
4,0
Forskydningskraft revnet beton, kN
11,6
Materiale
Rustfrit A4 Syrefast
Korrosivitetsklasse
C5
ETA/DoP
EJOT 4-035-220413-2023/01, ETA-22/0413
Antal
50
Betegnelse
Betongskrue JC6-KB 8x100/35 SW13 A4
EAN
4061245093826

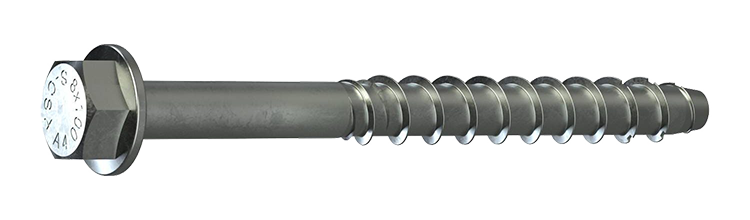

Billede af Betongskrue JC6-KB 8x100/35 SW13 A4
Download billede
Art.nr. PDF
9654671970 6x50 6 5 13 50 50
Installasjonsparametere
Art. Nr.
9654671970
Dimension
6x50
Bor Ø, mm
6
Max samling, tfix, mm
5
SW/Bittrack
13
Længde, L, mm
50
Min. boredybde, h1, mm
50/65
Min. sættedybde, hnom, mm
45
Min. materialetykkelse, hmin, mm
80
Afstandshul Ø, df, mm
9
Flange Ø, mm
16,5
Tiltrækningsmoment, Tinst, Nm
14
Udvindingsværdi urevnet Beton, kN
4,5
Forskydningskraft urevnet beton, kN
6,8
Udvindingsværdi Revnet beton, kN
1,7
Forskydningskraft revnet beton, kN
6,8
Materiale
Rostfritt stål A4
Korrosivitetsklasse
C5
ETA/DoP
DOP 4-035-220413-202401, ETA-22/0413
Antal
50
Betegnelse
Betongskrue JC6-KB 8x70/5 SW13 A4
EAN
7319610100578

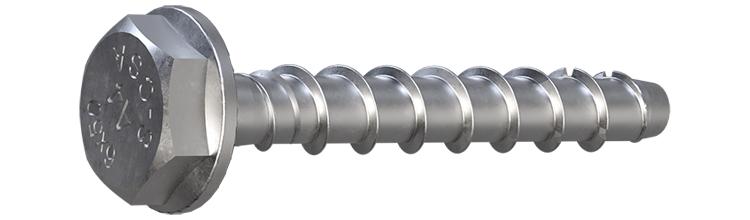

Billede af Betongskrue JC6-KB 8x70/5 SW13 A4
Download billede
Art.nr. PDF
9654671971 6x60 6 5/15 13 60 50
Installasjonsparametere
Art. Nr.
9654671971
Dimension
6x60
Bor Ø, mm
6
Max samling, tfix, mm
5/15
SW/Bittrack
13
Længde, L, mm
60
Min. boredybde, h1, mm
50/65
Min. sættedybde, hnom, mm
45/55
Min. materialetykkelse, hmin, mm
80/100
Afstandshul Ø, df, mm
9
Flange Ø, mm
16,5
Tiltrækningsmoment, Tinst, Nm
14
Udvindingsværdi urevnet Beton, kN
4,5
Forskydningskraft urevnet beton, kN
6,8
Udvindingsværdi Revnet beton, kN
1,7
Forskydningskraft revnet beton, kN
6,8
Materiale
Rostfritt stål A4
Korrosivitetsklasse
C5
ETA/DoP
DOP 4-035-220413-202401, ETA-22/0413
Antal
50
Betegnelse
Betongskrue JC6-KB 8x70/5 SW13 A4
EAN
7319610100585

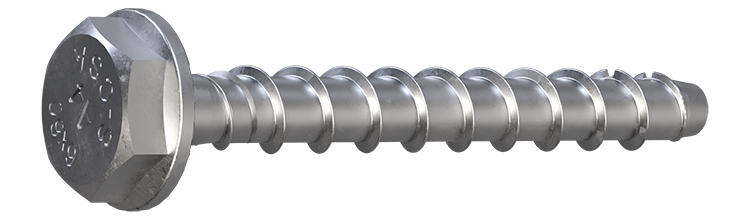

Billede af Betongskrue JC6-KB 8x70/5 SW13 A4
Download billede
Art.nr. PDF
9654671972 6x70 6 15/25 13 70 50
Installasjonsparametere
Art. Nr.
9654671972
Dimension
6x70
Bor Ø, mm
6
Max samling, tfix, mm
15/25
SW/Bittrack
13
Længde, L, mm
70
Min. boredybde, h1, mm
50/65
Min. sættedybde, hnom, mm
45/55
Min. materialetykkelse, hmin, mm
80/100
Afstandshul Ø, df, mm
9
Flange Ø, mm
16,5
Tiltrækningsmoment, Tinst, Nm
14
Udvindingsværdi urevnet Beton, kN
4,5
Forskydningskraft urevnet beton, kN
6,8
Udvindingsværdi Revnet beton, kN
1,7
Forskydningskraft revnet beton, kN
6,8
Materiale
Rostfritt stål A4
Korrosivitetsklasse
C5
ETA/DoP
DOP 4-035-220413-202401, ETA-22/0413
Antal
50
Betegnelse
Betongskrue JC6-KB 8x70/5 SW13 A4
EAN
7319610100592

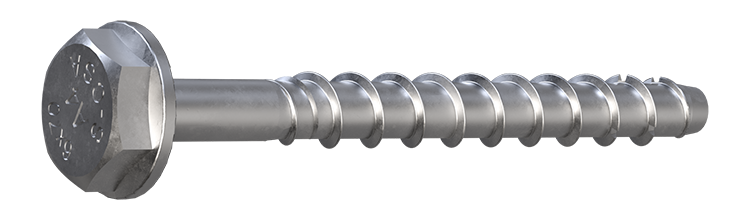

Billede af Betongskrue JC6-KB 8x70/5 SW13 A4
Download billede
Art.nr. PDF
9654671973 6x80 6 25/35 13 80 50
Installasjonsparametere
Art. Nr.
9654671973
Dimension
6x80
Bor Ø, mm
6
Max samling tfix, tfix, mm
25/35
SW/Bittrack
13
Længde, L, mm
80
Min. boredybde, h1, mm
50/65
Min. sættedybde, hnom, mm
45/55
Min. materialetykkelse, hmin, mm
80/100
Afstandshul Ø, df, mm
9
Flange Ø, mm
16,5
Tiltrækningsmoment, Tinst, Nm
14
Udvindingsværdi urevnet Beton, kN
4,5
Forskydningskraft urevnet beton, kN
6,8
Udvindingsværdi Revnet beton, kN
1,7
Forskydningskraft revnet beton, kN
6,8
Materiale
Rostfritt stål A4
Korrosivitetsklasse
C5
ETA/DoP
DOP 4-035-220413-202401, ETA-22/0413
Antal
50
Betegnelse
Betongskrue JC6-KB 8x70/5 SW13 A4
EAN
7319610100608

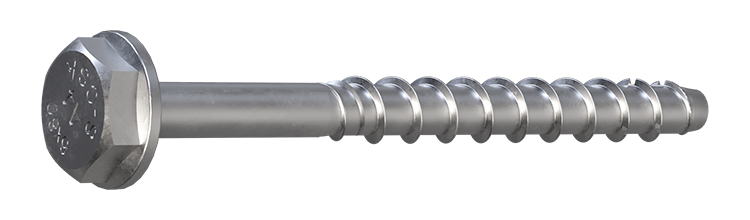

Billede af Betongskrue JC6-KB 8x70/5 SW13 A4
Download billede
Art.nr. PDF
9650071978 8x55 8 5 13 55 25
Installasjonsparametere
Art. Nr.
9650071978
Dimension
8x55
Bor Ø, mm
8
Max samling tfix, tfix, mm
5
SW/Bittrack
13
Længde, L, mm
55
Min. boredybde, h1, mm
60
Min. sættedybde, hnom, mm
50
Min. materialetykkelse, hmin, mm
100
Afstandshul Ø, df, mm
12
Flange Ø, mm
17,5
Tiltrækningsmoment, Tinst, Nm
40
Udvindingsværdi urevnet Beton, kN
7,9
Forskydningskraft urevnet beton, kN
11,6
Udvindingsværdi Revnet beton, kN
1,7
Forskydningskraft revnet beton, kN
11,6
Materiale
Rostfritt stål A4
Korrosivitetsklasse
C5
ETA/DoP
DOP 4-035-220413-202401, ETA-22/0413
Antal
25
Betegnelse
Betongskrue JC6-KB 8x70/5 SW13 A4
EAN
4061245105864

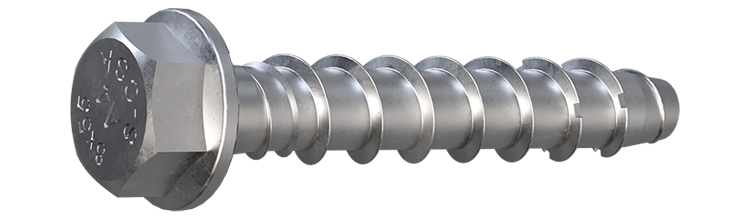

Billede af Betongskrue JC6-KB 8x70/5 SW13 A4
Download billede
Art.nr. PDF
9650071933 10x90 10 15/35 15 90 25
Installasjonsparametere
Art. Nr.
9650071933
Dimension
10x90
Bor Ø, mm
10
Max samling tfix, tfix, mm
15/35
SW/Bittrack
15
Længde, L, mm
90
Min. boredybde, h1, mm
65/90
Min. sættedybde, hnom, mm
55/85
Min. materialetykkelse, hmin, mm
100/130
Afstandshul Ø, df, mm
14
Flange Ø, mm
20,5
Tiltrækningsmoment, Tinst, Nm
85
Udvindingsværdi urevnet Beton, kN
12,1
Forskydningskraft urevnet beton, kN
14,0
Udvindingsværdi Revnet beton, kN
4,3
Forskydningskraft revnet beton, kN
14,0
Materiale
Rostfritt stål A4
Korrosivitetsklasse
C5
ETA/DoP
DOP 4-035-220413-202401, ETA-22/0413
Antal
25
Betegnelse
Betongskrue JC6-KB 8x70/5 SW13 A4
EAN
4061245106342

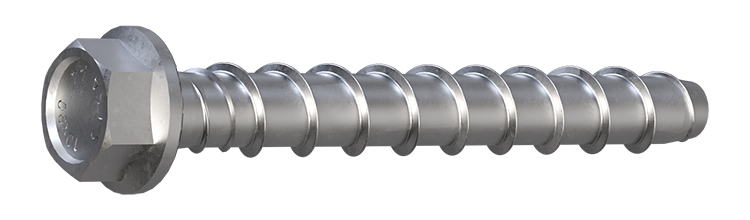

Billede af Betongskrue JC6-KB 8x70/5 SW13 A4
Download billede
Art.nr. PDF
9650071934 10x100 10 15/45 15 100 25
Installasjonsparametere
Art. Nr.
9650071934
Dimension
10x100
Bor Ø, mm
10
Max samling tfix, tfix, mm
15/45
SW/Bittrack
15
Længde, L, mm
100
Min. boredybde, h1, mm
65/90
Min. sættedybde, hnom, mm
55/85
Min. materialetykkelse, hmin, mm
100/130
Afstandshul Ø, df, mm
14
Flange Ø, mm
20,5
Tiltrækningsmoment, Tinst, Nm
85
Udvindingsværdi urevnet Beton, kN
12,1
Forskydningskraft urevnet beton, kN
14,0
Udvindingsværdi Revnet beton, kN
4,3
Forskydningskraft revnet beton, kN
14,0
Materiale
Rostfritt stål A4
Korrosivitetsklasse
C5
ETA/DoP
DOP 4-035-220413-202401, ETA-22/0413
Antal
25
Betegnelse
Betongskrue JC6-KB 8x70/5 SW13 A4
EAN
4061245106359

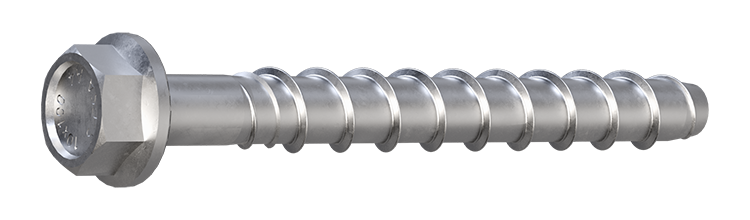

Billede af Betongskrue JC6-KB 8x70/5 SW13 A4
Download billede
Art.nr. PDF
9650071935 10x200 10 35/65 15 120 25
Installasjonsparametere
Art. Nr.
9650071935
Dimension
10x200
Bor Ø, mm
10
Max samling tfix, tfix, mm
35/65
SW/Bittrack
15
Længde, L, mm
120
Min. boredybde, h1, mm
65/90
Min. sættedybde, hnom, mm
55/85
Min. materialetykkelse, hmin, mm
100/130
Afstandshul Ø, df, mm
14
Flange Ø, mm
20,5
Tiltrækningsmoment, Tinst, Nm
85
Udvindingsværdi urevnet Beton, kN
12,1
Forskydningskraft urevnet beton, kN
14,0
Udvindingsværdi Revnet beton, kN
4,3
Forskydningskraft revnet beton, kN
14,0
Materiale
Rostfritt stål A4
Korrosivitetsklasse
C5
ETA/DoP
DOP 4-035-220413-202401, ETA-22/0413
Antal
25
Betegnelse
Betongskrue JC6-KB 8x70/5 SW13 A4
EAN
4061245106366

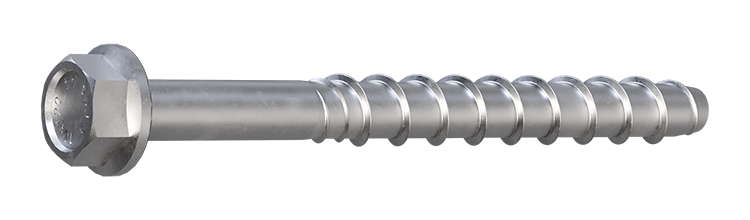

Billede af Betongskrue JC6-KB 8x70/5 SW13 A4
Download billede
Art.nr. PDF
