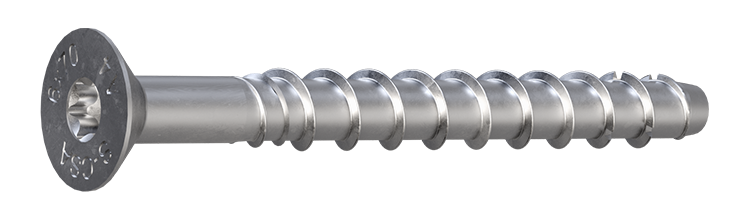

Betonskrue JC6-ST

ETA-vurderet, undersænket, rustfritt stål A4

Den ETA-vurderede betonskrue JC6 i rustfrit stål A4 er fremstillet i Finland. Betonskruer fremstillet af A4 rustfrit stål giver fremragende korrosionsbestandighed selv under de hårdeste forhold.

Betonskrue i rustfrit stål A4 med undersænket hoved. Selvskærende betonskrue til gennemstiksmontage, som gør installationen hurtig og nem. Ingen ekspansionskræfter, hvilket betyder, at minimal kantafstand kan anvendes. Alle betonskruer er demonterbare og kan genbruges, så den er også velegnet til midlertidig installation.

Materiale: Syrefast stål A4

Miljø: For udendørs brug

Egenskaber: Undersænket hoved

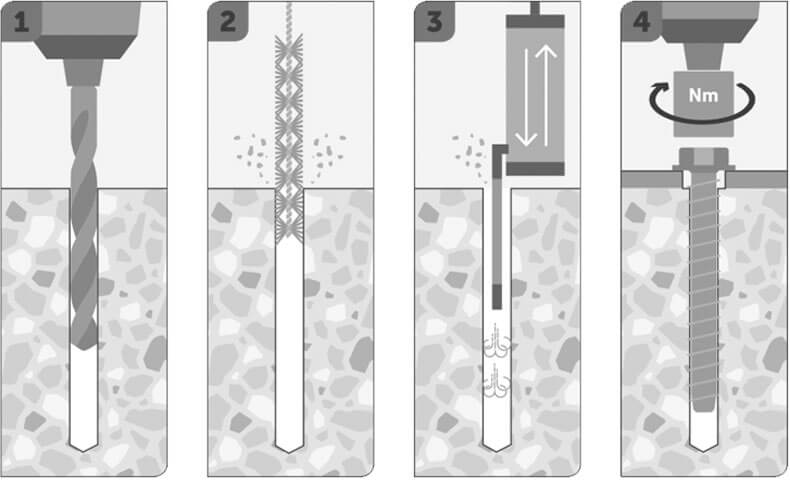

Monteringsvejledning

1) Bor med det angivne bor. 2) Børst og blæs hullet rent; gentag, til hullet er helt frit for støv. 3) Skru betonskruen i.

Dokument

Brochure EJOT JC6 (ENG)

DoP-4-035-220413-2024_01

ETA-22_0413

Brochure JC6 DK

Concrete-Screws-Technical-Specification-2024.pdf

EPD JC6 A4

Produktblad

Betonskrue JC6-ST.pdf

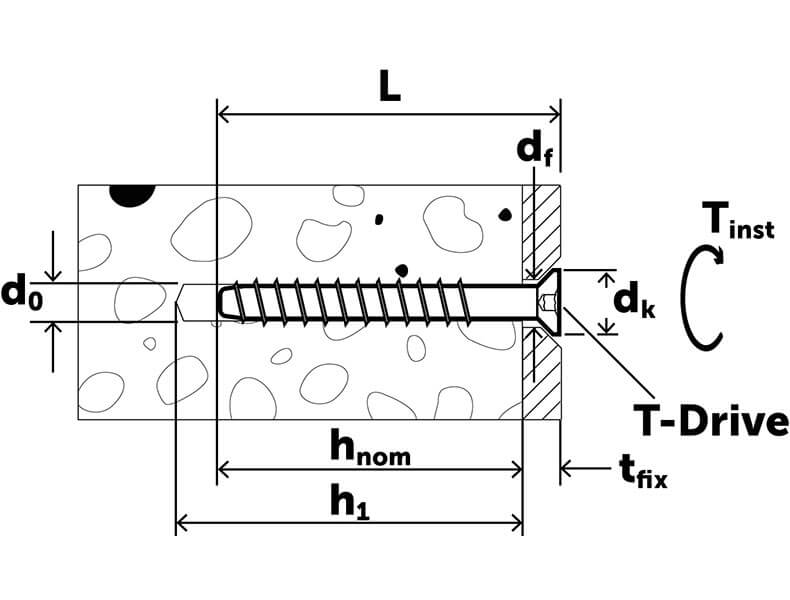

	Art. Nr.	Dimension	BorØ, mm	Maks montering, tfix, mm	Længde, L, mm	Min. boredybde, h1, mm	Antal
▼	9654671985	6x50	6	5	50	55	50
Tekniske data	Art. Nr. 9654671985 Dimension 6x50 BorØ, mm 6 Maks montering, tfix, mm 5 Længde, L, mm 50 Min. boredybde, h1, mm 55 Min. monteringsdybde, hnom, mm 45 Min. materiale tykkelse 80 Afstandshul Ø, df, mm 9 Hoved Ø 14 Tilspændingsmoment, Tinst, Nm 14 Træklast ikke-revnet beton, kN 2,9 Tværlast ikke-revnet beton, kN 6,8 Træklast revnet beton, kN 1,2 Tværlast revnet beton, kN 6,8 ETA/DoP DOP 4-035-220413-202401, ETA-22/0413 Bit type TX30 Materiale Syrefast stål A4 Korrosionsklasse C5 Db-nr 2456017 Antal 50 Betegnelse Betonskrue JC6 ST 6X50/5 T30 A4 EAN 7319610100653	Download billede Art.nr. PDF Del via e-mail
▼	9654671986	6x60	6	5/15	60	65/55	50
Tekniske data	Art. Nr. 9654671986 Dimension 6x60 BorØ, mm 6 Maks montering, tfix, mm 5/15 Længde, L, mm 60 Min. boredybde, h1, mm 65/55 Min. monteringsdybde, hnom, mm 55/45 Min. materiale tykkelse 100/80 Afstandshul Ø, df, mm 9 Hoved Ø 14 Tilspændingsmoment, Tinst, Nm 14 Træklast ikke-revnet beton, kN 4,5/2,9 Tværlast ikke-revnet beton, kN 6,8/6,8 Træklast revnet beton, kN 1,7/1,2 Tværlast revnet beton, kN 6,8/6,8 ETA/DoP DOP 4-035-220413-202401, ETA-22/0413 Bit type TX30 Materiale Syrefast stål A4 Korrosionsklasse C5 Db-nr 2456018 Antal 50 Betegnelse Betonskrue JC6 ST 6X60/15/5 T30 A4 EAN 7319610100660	Download billede Art.nr. PDF Del via e-mail
▼	9654671987	6x70	6	15/25	70	65/55	50
Tekniske data	Art. Nr. 9654671987 Dimension 6x70 BorØ, mm 6 Maks montering, tfix, mm 15/25 Længde, L, mm 70 Min. boredybde, h1, mm 65/55 Min. monteringsdybde, hnom, mm 55/45 Min. materiale tykkelse 100/80 Afstandshul Ø, df, mm 9 Hoved Ø 14 Tilspændingsmoment, Tinst, Nm 14 Træklast ikke-revnet beton, kN 4,5/2,9 Tværlast ikke-revnet beton, kN 6,8/6,8 Træklast revnet beton, kN 1,7/1,2 Tværlast revnet beton, kN 6,8/6,8 ETA/DoP DOP 4-035-220413-202401, ETA-22/0413 Bit type TX30 Materiale Syrefast stål A4 Korrosionsklasse C5 Db-nr 2456019 Antal 50 Betegnelse Betonskrue JC6 ST 6X70/25/15 T30 A4 EAN 7319610100677	Download billede Art.nr. PDF Del via e-mail
▼	9650071990	6x100	6	45/55	100	65/55	50
Tekniske data	Art. Nr. 9650071990 Dimension 6x100 BorØ, mm 6 Maks montering, tfix, mm 45/55 Længde, L, mm 100 Min. boredybde, h1, mm 65/55 Min. monteringsdybde, hnom, mm 55/45 Min. materiale tykkelse 100/80 Afstandshul Ø, df, mm 9 Hoved Ø 14 Tilspændingsmoment, Tinst, Nm 14 Træklast ikke-revnet beton, kN 4,5/2,9 Tværlast ikke-revnet beton, kN 6,8/6,8 Træklast revnet beton, kN 1,7/1,2 Tværlast revnet beton, kN 6,8/6,8 ETA/DoP DOP 4-035-220413-202401, ETA-22/0413 Bit type TX30 Materiale Syrefast stål A4 Korrosionsklasse C5 Db-nr 2456020 Antal 50 Betegnelse Betonskrue JC6 ST 6X100/55/45 T30 A4 EAN 4061245105901	Download billede Art.nr. PDF Del via e-mail
▼	9658071979	8x60	8	10	60	60	50
Tekniske data	Art. Nr. 9658071979 Dimension 8x60 BorØ, mm 8 Maks montering, tfix, mm 10 Længde, L, mm 60 Min. boredybde, h1, mm 60 Min. monteringsdybde, hnom, mm 50 Min. materiale tykkelse 100 Afstandshul Ø, df, mm 12 Hoved Ø 18 Tilspændingsmoment, Tinst, Nm 40 Træklast ikke-revnet beton, kN 4,0 Tværlast ikke-revnet beton, kN 11,6 Træklast revnet beton, kN 1,4 Tværlast revnet beton, kN 10,2 ETA/DoP DOP 4-035-220413-202401, ETA-22/0413 Bit type TX45 Materiale Syrefast stål A4 Korrosionsklasse C5 Db-nr 2629471 Antal 50 Betegnelse Betonskrue JC6 ST 8x60/10 T45 A4 EAN 7319610126202	Download billede Art.nr. PDF Del via e-mail
▼	9658071983	8x80	8	15/30	80	75/60	50
Tekniske data	Art. Nr. 9658071983 Dimension 8x80 BorØ, mm 8 Maks montering, tfix, mm 15/30 Længde, L, mm 80 Min. boredybde, h1, mm 75/60 Min. monteringsdybde, hnom, mm 65/50 Min. materiale tykkelse 100/100 Afstandshul Ø, df, mm 12 Hoved Ø 18 Tilspændingsmoment, Tinst, Nm 40 Træklast ikke-revnet beton, kN 7,9/4,0 Tværlast ikke-revnet beton, kN 11,6/11,6 Træklast revnet beton, kN 4,0/1,4 Tværlast revnet beton, kN 11,6/10,2 ETA/DoP DOP 4-035-220413-202401, ETA-22/0413 Bit type TX45 Materiale Syrefast stål A4 Korrosionsklasse C5 Db-nr 2629472 Antal 50 Betegnelse Betonskrue JC6 ST 8x80/15/30 T45 A4 EAN 7319610126219	Download billede Art.nr. PDF Del via e-mail
▼	9658071984	8x100	8	35/50	100	75/60	50
Tekniske data	Art. Nr. 9658071984 Dimension 8x100 BorØ, mm 8 Maks montering, tfix, mm 35/50 Længde, L, mm 100 Min. boredybde, h1, mm 75/60 Min. monteringsdybde, hnom, mm 65/50 Min. materiale tykkelse 100/100 Afstandshul Ø, df, mm 12 Hoved Ø 18 Tilspændingsmoment, Tinst, Nm 40 Træklast ikke-revnet beton, kN 7,9/4,0 Tværlast ikke-revnet beton, kN 11,6/11,6 Træklast revnet beton, kN 4,0/1,4 Tværlast revnet beton, kN 11,6/10,2 ETA/DoP DOP 4-035-220413-202401, ETA-22/0413 Bit type TX45 Materiale Syrefast stål A4 Korrosionsklasse C5 Db-nr 2629473 Antal 50 Betegnelse Betonskrue JC6 ST 8x100/35/50 T45 A4 EAN 7319610126226	Download billede Art.nr. PDF Del via e-mail
▼	9658071989	10x75	10	20	75	65	25
Tekniske data	Art. Nr. 9658071989 Dimension 10x75 BorØ, mm 10 Maks montering, tfix, mm 20 Længde, L, mm 75 Min. boredybde, h1, mm 65 Min. monteringsdybde, hnom, mm 55 Min. materiale tykkelse 100 Afstandshul Ø, df, mm 14 Hoved Ø 21 Tilspændingsmoment, Tinst, Nm 75 Træklast ikke-revnet beton, kN 5,2 Tværlast ikke-revnet beton, kN 14,0 Træklast revnet beton, kN 1,2 Tværlast revnet beton, kN 13,2 ETA/DoP DOP 4-035-220413-202401, ETA-22/0413 Bit type TX50 Materiale Syrefast stål A4 Korrosionsklasse C5 Db-nr 2629474 Antal 25 Betegnelse Betonskrue JC6 ST 10x75/20 T50 A4 EAN 7319610126233	Download billede Art.nr. PDF Del via e-mail
▼	9658071991	10x95	10	10/40	95	95/65	25
Tekniske data	Art. Nr. 9658071991 Dimension 10x95 BorØ, mm 10 Maks montering, tfix, mm 10/40 Længde, L, mm 95 Min. boredybde, h1, mm 95/65 Min. monteringsdybde, hnom, mm 85/55 Min. materiale tykkelse 130/100 Afstandshul Ø, df, mm 14 Hoved Ø 21 Tilspændingsmoment, Tinst, Nm 75 Træklast ikke-revnet beton, kN 12,1/5,2 Tværlast ikke-revnet beton, kN 14,0/14,0 Træklast revnet beton, kN 4,3/1,2 Tværlast revnet beton, kN 14,0/13,2 ETA/DoP DOP 4-035-220413-202401, ETA-22/0413 Bit type TX50 Materiale Syrefast stål A4 Korrosionsklasse C5 Db-nr 2629475 Antal 25 Betegnelse Betonskrue JC6 ST 10x95/10/40 T50 A4 EAN 7319610126240	Download billede Art.nr. PDF Del via e-mail
▼	9658071995	10x105	10	20/50	105	95/65	25
Tekniske data	Art. Nr. 9658071995 Dimension 10x105 BorØ, mm 10 Maks montering, tfix, mm 20/50 Længde, L, mm 105 Min. boredybde, h1, mm 95/65 Min. monteringsdybde, hnom, mm 85/55 Min. materiale tykkelse 130/100 Afstandshul Ø, df, mm 14 Hoved Ø 21 Tilspændingsmoment, Tinst, Nm 75 Træklast ikke-revnet beton, kN 12,1/5,2 Tværlast ikke-revnet beton, kN 14,0/14,0 Træklast revnet beton, kN 4,3/1,2 Tværlast revnet beton, kN 14,0/13,2 ETA/DoP DOP 4-035-220413-202401, ETA-22/0413 Bit type TX50 Materiale Syrefast stål A4 Korrosionsklasse C5 Db-nr 2629476 Antal 25 Betegnelse Betonskrue JC6 ST 10x105/20/50 T50 A4 EAN 7319610126257	Download billede Art.nr. PDF Del via e-mail
▼	9658071997	10x120	10	35/65	120	95/65	25
Tekniske data	Art. Nr. 9658071997 Dimension 10x120 BorØ, mm 10 Maks montering, tfix, mm 35/65 Længde, L, mm 120 Min. boredybde, h1, mm 95/65 Min. monteringsdybde, hnom, mm 85/55 Min. materiale tykkelse 130/100 Afstandshul Ø, df, mm 14 Hoved Ø 21 Tilspændingsmoment, Tinst, Nm 75 Træklast ikke-revnet beton, kN 12,1/5,2 Tværlast ikke-revnet beton, kN 14,0/14,0 Træklast revnet beton, kN 4,3/1,2 Tværlast revnet beton, kN 14,0/13,2 ETA/DoP DOP 4-035-220413-202401, ETA-22/0413 Bit type TX50 Materiale Syrefast stål A4 Korrosionsklasse C5 Db-nr 2629477 Antal 25 Betegnelse Betonskrue JC6 ST 10x120/35/65 T50 A4 EAN 7319610126264	Download billede Art.nr. PDF Del via e-mail
