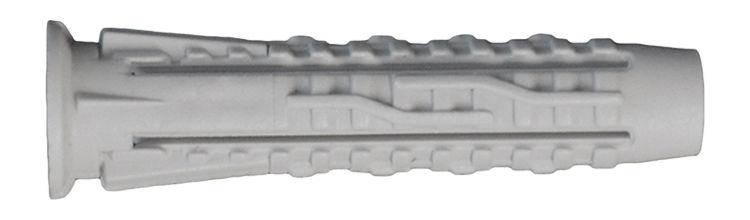

Universaldybel X4

Extremt god udtræksværdi

Universaldybel, der udvider sig i alle retninger. Til montering i beton, mursten, perforeret mursten, letbeton, Leca og plademateriale.

EJOT X4 er velegnet til formontering, når maksimale belastningsværdier skal opnås. Kombinationen af 4-vejs ekspansion og materialets friktion giver dette stik førsteklasses montering. Dyblens funktion giver store fordele ved brug i beton, tegl, perforeret mursten, letbeton og pladematerialer for maksimal belastning. Velegnet til træ- og spånpladeskruer.

Materiale: Polyamid

Egenskaber: 4-vejs ekspansion

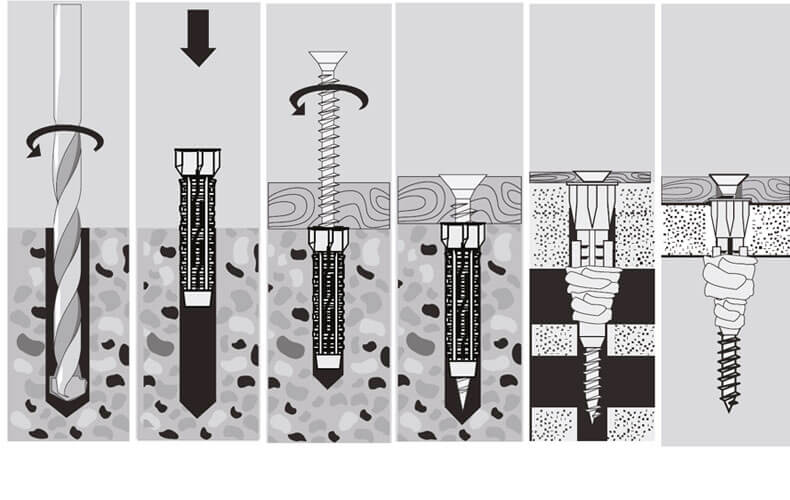

Monteringsvejledning

1) Bor huller iflg. vejledningen og skub dyblen ind 2) Monter med en skrue tilpasset dyblen 3) Sikker og overskuelig montering

Dokument

Produktblad

Universaldybel X4.pdf

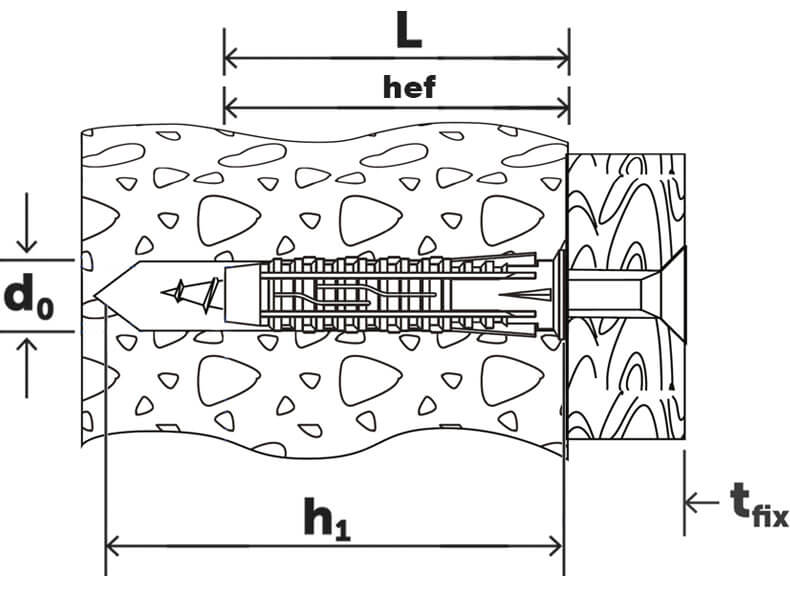

	Art. Nr.	Db-nr	Dimension, mm	Bor Ø, mm	Længde, L, mm	Skrue Ø, mm	Antal
▼	920704	2424953	5x25	5	25	3,0-4,0	100
Tekniske data	Art. Nr. 920704 Db-nr 2424953 Dimension, mm 5x25 Bor Ø, mm 5 Længde, L, mm 25 Skrue Ø, mm 3,0-4,0 Min. boredybde, h1, mm 35 Effektiv monteringsdybde, hef, mm 25 Bemærk udvindingsværdi beton C20/25, kN 0,73 Bemærk udvindingsværdi letbeton AAC 4,0, kN 0,21 Bemærk udtræksværdi gips 12,5 mm, kN 0,12 Bemærk udvindingsværdi flise, kN 0,30 Bemærk udvindingsværdi kalksten, kN 0,44 Materiale Polyamid Antal 100 Betegnelse Universaldybel EJOT X4 5X25 EAN 7319610063583	Download billede Art.nr. PDF Del via e-mail
▼	920705	2424954	6x30	6	30	4,0-5,0	100
Tekniske data	Art. Nr. 920705 Db-nr 2424954 Dimension, mm 6x30 Bor Ø, mm 6 Længde, L, mm 30 Skrue Ø, mm 4,0-5,0 Min. boredybde, h1, mm 40 Effektiv monteringsdybde, hef, mm 30 Bemærk udvindingsværdi beton C20/25, kN 0,78 Bemærk udvindingsværdi letbeton AAC 4,0, kN 0,4 Bemærk udtræksværdi gips 12,5 mm, kN 0,15 Bemærk udvindingsværdi flise, kN 0,58 Bemærk udvindingsværdi kalksten, kN 0,59 Materiale Polyamid Antal 100 Betegnelse Universaldybel EJOT X4 6X30 EAN 7319610063590	Download billede Art.nr. PDF Del via e-mail
▼	920706	2424955	8x40	8	40	4,5-6,0	100
Tekniske data	Art. Nr. 920706 Db-nr 2424955 Dimension, mm 8x40 Bor Ø, mm 8 Længde, L, mm 40 Skrue Ø, mm 4,5-6,0 Min. boredybde, h1, mm 50 Effektiv monteringsdybde, hef, mm 40 Bemærk udvindingsværdi beton C20/25, kN 1,46 Bemærk udvindingsværdi letbeton AAC 4,0, kN 0,43 Bemærk udtræksværdi gips 12,5 mm, kN 0,15 Bemærk udvindingsværdi flise, kN 1,12 Bemærk udvindingsværdi kalksten, kN 1,22 Materiale Polyamid Antal 100 Betegnelse Universaldybel EJOT X4 8X40 EAN 7319610063606	Download billede Art.nr. PDF Del via e-mail
▼	920707	2424950	10x50	10	50	6,0-8,0	50
Tekniske data	Art. Nr. 920707 Db-nr 2424950 Dimension, mm 10x50 Bor Ø, mm 10 Længde, L, mm 50 Skrue Ø, mm 6,0-8,0 Min. boredybde, h1, mm 70 Effektiv monteringsdybde, hef, mm 50 Bemærk udvindingsværdi beton C20/25, kN 2,64 Bemærk udvindingsværdi letbeton AAC 4,0, kN 0,55 Bemærk udtræksværdi gips 12,5 mm, kN 0,15 Bemærk udvindingsværdi flise, kN 1,19 Bemærk udvindingsværdi kalksten, kN 1,28 Materiale Polyamid Antal 50 Betegnelse Universaldybel EJOT X4 10X50 EAN 7319610063613	Download billede Art.nr. PDF Del via e-mail
▼	920708	2424951	12x60	12	60	8,0-10,0	25
Tekniske data	Art. Nr. 920708 Db-nr 2424951 Dimension, mm 12x60 Bor Ø, mm 12 Længde, L, mm 60 Skrue Ø, mm 8,0-10,0 Min. boredybde, h1, mm 80 Effektiv monteringsdybde, hef, mm 60 Bemærk udvindingsværdi beton C20/25, kN 3,53 Bemærk udvindingsværdi letbeton AAC 4,0, kN 0,99 Bemærk udtræksværdi gips 12,5 mm, kN - Bemærk udvindingsværdi flise, kN 1,55 Bemærk udvindingsværdi kalksten, kN 1,9 Materiale Polyamid Antal 25 Betegnelse Universaldybel EJOT X4 12X60 EAN 7319610063620	Download billede Art.nr. PDF Del via e-mail
▼	920709	2424952	14x70	14	70	10,0-12,0	20
Tekniske data	Art. Nr. 920709 Db-nr 2424952 Dimension, mm 14x70 Bor Ø, mm 14 Længde, L, mm 70 Skrue Ø, mm 10,0-12,0 Min. boredybde, h1, mm 90 Effektiv monteringsdybde, hef, mm 70 Bemærk udvindingsværdi beton C20/25, kN 4,52 Bemærk udvindingsværdi letbeton AAC 4,0, kN 1,35 Bemærk udtræksværdi gips 12,5 mm, kN - Bemærk udvindingsværdi flise, kN 2,68 Bemærk udvindingsværdi kalksten, kN - Materiale Polyamid Antal 20 Betegnelse Universaldybel EJOT X4 14X70 EAN 7319610063637	Download billede Art.nr. PDF Del via e-mail
