Ekspansionssøm ENA

Ekspanderer ved slag

Til nedhængte loftkonstruktioner, rørophæng, elinstallationer, isolering, armaturer, brandpaneler, lyddæmpende plader, metalprofiler, patentbånd etc. Ekspansionssøm ENA kombinerer fordelen ved udvidelsens styrke og den enkle montering.

Kombinerer fordelen ved styrken af ​​ekspansion og enkelheden ved et søm. Sømmet udvider sig ved slag. Godkendt system til en ikke-bærende anvendelse i revnet og ikke-revnet beton. Opfylder kravene til installation af sprinklere i overensstemmelse med VdS. Kan monteres med minimal kantafstand og indbyrdes afstand.

Materiale: Stål
Overflatebehandling: Elforzinket
Miljø: For Indendørs brug
Korrosivitetsklasse
Træ på beton
Materiale, Beton

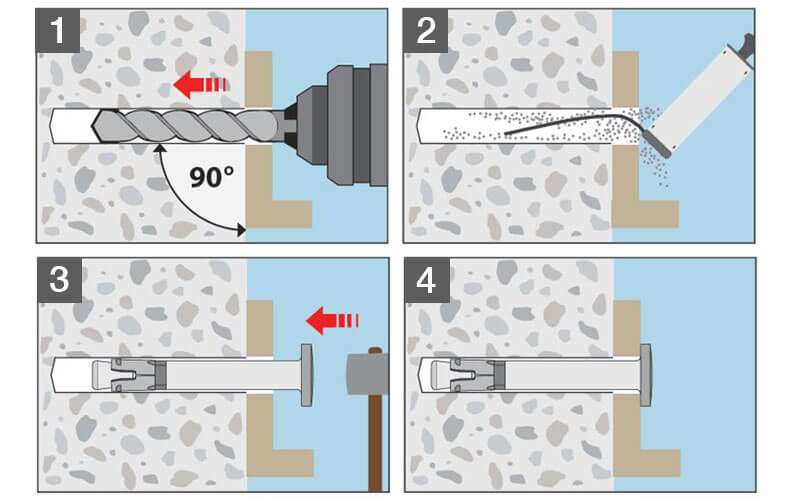

Monteringsvejledning

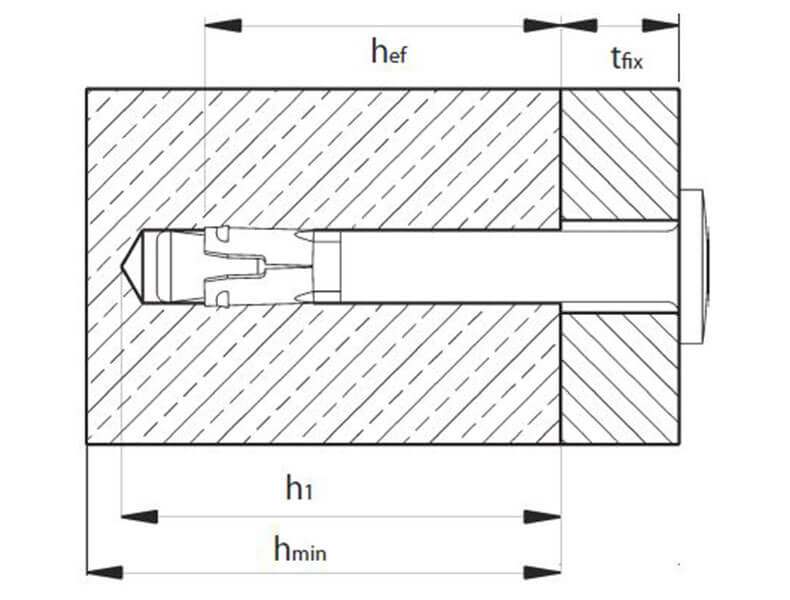

Monteringsvejledning product.sketchpicture.titletext

Dokument

Produktblad

Ekspansionssøm ENA.pdf
Art. Nr. Dimension Bor Ø, mm Længde, L, mm Hoved Ø, dk, mm Min. boredybde, h1, mm Antal
921701 6x39 6 39 13 40 100
Installasjonsparametere
Art. Nr.
921701
Dimension
6x39
Bor Ø, mm
6
Længde, L, mm
39
Hoved Ø, dk, mm
13
Min. boredybde, h1, mm
40
Max samling, tfix, mm
0
Min. monteringsdybde, hnom, mm
39
Effektiv monteringsdybde, hef, mm
30
Min. boredybde RØD., h1, mm
35
Max samling RØD, tfix, mm
5
Min. monteringsdybde RØD., hnom, mm
34
Effektiv monteringsdybde RØD., hef, mm
25
Min. materialetykkelse, hmin, mm
80
Min. kantafstand, Cmin, mm
50
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
100
Betegnelse
Ekspansionsbolt ENA 6-0-5/39 FZB
EAN
7319610069417
Billede af Ekspansionsbolt ENA 6-0-5/39 FZB
Last ned bilde
Artikkelark
921702 6x44 6 44 13 40 100
Installasjonsparametere
Art. Nr.
921702
Dimension
6x44
Bor Ø, mm
6
Længde, L, mm
44
Hoved Ø, dk, mm
13
Min. boredybde, h1, mm
40
Max samling, tfix, mm
5
Min. monteringsdybde, hnom, mm
39
Effektiv monteringsdybde, hef, mm
30
Min. boredybde RØD., h1, mm
35
Max samling RØD, tfix, mm
10
Min. monteringsdybde RØD., hnom, mm
34
Effektiv monteringsdybde RØD., hef, mm
25
Min. materialetykkelse, hmin, mm
80
Min. kantafstand, Cmin, mm
50
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
100
Betegnelse
Ekspansionsbolt ENA 6-5-10/44 FZB
EAN
7319610069424
Billede af Ekspansionsbolt ENA 6-5-10/44 FZB
Last ned bilde
Artikkelark
921703 6x49 6 49 13 40 100
Installasjonsparametere
Art. Nr.
921703
Dimension
6x49
Bor Ø, mm
6
Længde, L, mm
49
Hoved Ø, dk, mm
13
Min. boredybde, h1, mm
40
Max samling, tfix, mm
10
Min. monteringsdybde, hnom, mm
39
Effektiv monteringsdybde, hef, mm
30
Min. boredybde RØD., h1, mm
35
Max samling RØD, tfix, mm
15
Min. monteringsdybde RØD., hnom, mm
34
Effektiv monteringsdybde RØD., hef, mm
25
Min. materialetykkelse, hmin, mm
80
Min. kantafstand, Cmin, mm
50
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
100
Betegnelse
Ekspansionsbolt ENA 6-10-15/49 FZB
EAN
7319610069431
Billede af Ekspansionsbolt ENA 6-10-15/49 FZB
Last ned bilde
Artikkelark
921704 6x54 6 54 13 40 100
Installasjonsparametere
Art. Nr.
921704
Dimension
6x54
Bor Ø, mm
6
Længde, L, mm
54
Hoved Ø, dk, mm
13
Min. boredybde, h1, mm
40
Max samling, tfix, mm
15
Min. monteringsdybde, hnom, mm
39
Effektiv monteringsdybde, hef, mm
30
Min. boredybde RØD., h1, mm
35
Max samling RØD, tfix, mm
20
Min. monteringsdybde RØD., hnom, mm
34
Effektiv monteringsdybde RØD., hef, mm
25
Min. materialetykkelse, hmin, mm
80
Min. kantafstand, Cmin, mm
50
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
100
Betegnelse
Ekspansionsbolt ENA 6-15-20/54 FZB
EAN
7319610069448
Billede af Ekspansionsbolt ENA 6-15-20/54 FZB
Last ned bilde
Artikkelark
921705 6x69 6 69 13 40 100
Installasjonsparametere
Art. Nr.
921705
Dimension
6x69
Bor Ø, mm
6
Længde, L, mm
69
Hoved Ø, dk, mm
13
Min. boredybde, h1, mm
40
Max samling, tfix, mm
30
Min. monteringsdybde, hnom, mm
39
Effektiv monteringsdybde, hef, mm
30
Min. boredybde RØD., h1, mm
35
Max samling RØD, tfix, mm
35
Min. monteringsdybde RØD., hnom, mm
34
Effektiv monteringsdybde RØD., hef, mm
25
Min. materialetykkelse, hmin, mm
80
Min. kantafstand, Cmin, mm
50
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
100
Betegnelse
Ekspansionsbolt ENA 6-30-35/69 FZB
EAN
7319610069455
Billede af Ekspansionsbolt ENA 6-30-35/69 FZB
Last ned bilde
Artikkelark
921706 6x89 6 89 13 40 100
Installasjonsparametere
Art. Nr.
921706
Dimension
6x89
Bor Ø, mm
6
Længde, L, mm
89
Hoved Ø, dk, mm
13
Min. boredybde, h1, mm
40
Max samling, tfix, mm
50
Min. monteringsdybde, hnom, mm
39
Effektiv monteringsdybde, hef, mm
30
Min. boredybde RØD., h1, mm
35
Max samling RØD, tfix, mm
55
Min. monteringsdybde RØD., hnom, mm
34
Effektiv monteringsdybde RØD., hef, mm
25
Min. materialetykkelse, hmin, mm
80
Min. kantafstand, Cmin, mm
50
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
100
Betegnelse
Ekspansionsbolt ENA 6-50-55/89 FZB
EAN
7319610069462
Billede af Ekspansionsbolt ENA 6-50-55/89 FZB
Last ned bilde
Artikkelark
