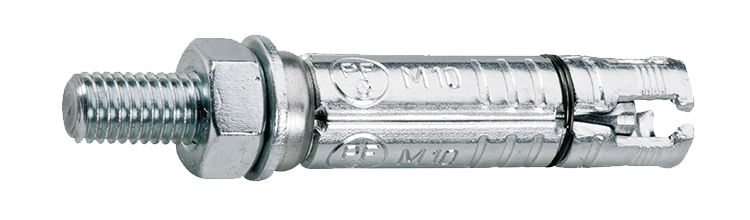

Ekspantionshylster PFG SB

ETA-Vurderet til for montering og distance montering

4-vejs ekstra bred ekspansion giver god ydeevne selv i grundmaterialer af lavere kvalitet, der findes i mange gamle konstruktioner.

ETA-vurderet skjoldanker til formontering og fjernmontering afhængig af type. 4-vejs ekstra bred ekspansion giver god ydeevne selv i basismaterialer af lavere kvalitet, som findes i mange gamle designs. God tolerance for variationer i borehulsdiameter.

Materiale: Stål
Overfladebehandling: Elforzinket
Miljø: For Indendørs brug
Korrosivitetsklasse
Brandklasse

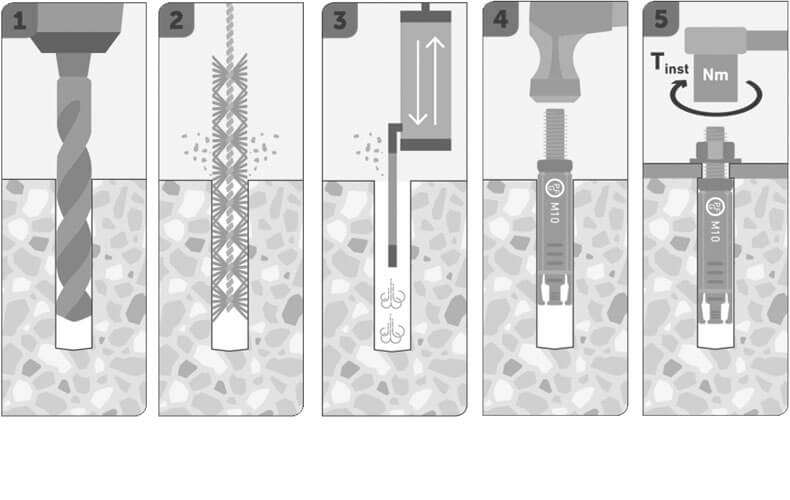

Monteringsvejledning

Borra med angiven borr, borsta och blås tills hålet är helt rent från borrdamm. Slå i sköldankaret med en hammare och montera med momentnyckel.

Monteringsvejledning product.sketchpicture.titletext

Dokument

Produktblad

Ekspantionshylster PFG SB.pdf
Art. Nr. Dimension Diameter, mm Bor Ø, mm SW/Bittrack Længde, L, mm Antal
9658077001 M6x62 M6 10 10 62 50

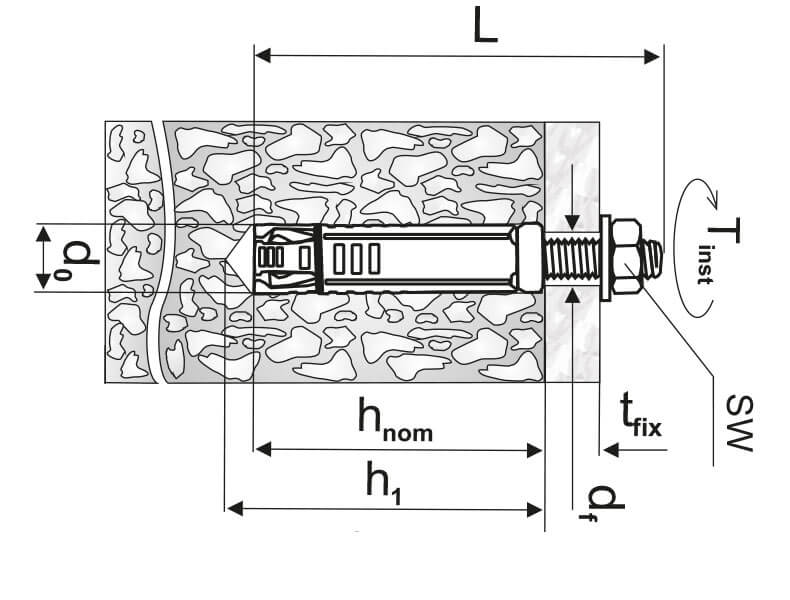

Installasjonsparametere
Art. Nr.
9658077001
Dimension
M6x62
Diameter, mm
M6
Bor Ø, mm
10
SW/Bittrack
10
Længde, L, mm
62
Max samling, tfix, mm
15
Min. boredybde, h1, mm
45
Min. monteringsdybde, hnom, mm
40
Tiltrækningsmoment, Tinst, Nm
10
Afstandshul Ø, df, mm
7
Udtræksværdi, kN
2,4
Forskydningskraft , kN
4,6
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
50
Betegnelse
Skjoldanker PFG SB M6-15
EAN
7319610066928
Billede af Skjoldanker PFG SB M6-15
Last ned bilde
Artikkelark
9658077002 M6x77 M6 10 10 77 50
Installasjonsparametere
Art. Nr.
9658077002
Dimension
M6x77
Diameter, mm
M6
Bor Ø, mm
10
SW/Bittrack
10
Længde, L, mm
77
Max samling, tfix, mm
30
Min. boredybde, h1, mm
45
Min. monteringsdybde, hnom, mm
40
Tiltrækningsmoment, Tinst, Nm
10
Afstandshul Ø, df, mm
7
Udtræksværdi, kN
2,4
Forskydningskraft , kN
4,6
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
50
Betegnelse
Skjoldanker PFG SB M6-30
EAN
7319610066935
Billede af Skjoldanker PFG SB M6-30
Last ned bilde
Artikkelark
9658077004 M8x78 M8 14 13 78 50
Installasjonsparametere
Art. Nr.
9658077004
Dimension
M8x78
Diameter, mm
M8
Bor Ø, mm
14
SW/Bittrack
13
Længde, L, mm
78
Max samling, tfix, mm
20
Min. boredybde, h1, mm
55
Min. monteringsdybde, hnom, mm
50
Tiltrækningsmoment, Tinst, Nm
25
Afstandshul Ø, df, mm
9
Udtræksværdi, kN
4,3
Forskydningskraft , kN
8,4
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
50
Betegnelse
Skjoldanker PFG SB M8-20
EAN
7319610066942
Billede af Skjoldanker PFG SB M8-20
Last ned bilde
Artikkelark
9658077005 M8x88 M8 14 13 88 50
Installasjonsparametere
Art. Nr.
9658077005
Dimension
M8x88
Diameter, mm
M8
Bor Ø, mm
14
SW/Bittrack
13
Længde, L, mm
88
Max samling, tfix, mm
30
Min. boredybde, h1, mm
55
Min. monteringsdybde, hnom, mm
50
Tiltrækningsmoment, Tinst, Nm
25
Afstandshul Ø, df, mm
9
Udtræksværdi, kN
4,3
Forskydningskraft , kN
8,4
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
50
Betegnelse
Skjoldanker PFG SB M8-30
EAN
7319610066959
Billede af Skjoldanker PFG SB M8-30
Last ned bilde
Artikkelark
9658077006 M8x103 M8 14 13 103 50
Installasjonsparametere
Art. Nr.
9658077006
Dimension
M8x103
Diameter, mm
M8
Bor Ø, mm
14
SW/Bittrack
13
Længde, L, mm
103
Max samling, tfix, mm
45
Min. boredybde, h1, mm
55
Min. monteringsdybde, hnom, mm
50
Tiltrækningsmoment, Tinst, Nm
25
Afstandshul Ø, df, mm
9
Udtræksværdi, kN
4,3
Forskydningskraft , kN
8,4
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
50
Betegnelse
Skjoldanker PFG SB M8-45
EAN
7319610066966
Billede af Skjoldanker PFG SB M8-45
Last ned bilde
Artikkelark
9658077007 M8x143 M8 14 13 143 25
Installasjonsparametere
Art. Nr.
9658077007
Dimension
M8x143
Diameter, mm
M8
Bor Ø, mm
14
SW/Bittrack
13
Længde, L, mm
143
Max samling, tfix, mm
85
Min. boredybde, h1, mm
55
Min. monteringsdybde, hnom, mm
50
Tiltrækningsmoment, Tinst, Nm
25
Afstandshul Ø, df, mm
9
Udtræksværdi, kN
4,3
Forskydningskraft , kN
8,4
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
25
Betegnelse
Skjoldanker PFG SB M8-85
EAN
7319610066973
Billede af Skjoldanker PFG SB M8-85
Last ned bilde
Artikkelark
9658077009 M10x84 M10 16 17 84 25
Installasjonsparametere
Art. Nr.
9658077009
Dimension
M10x84
Diameter, mm
M10
Bor Ø, mm
16
SW/Bittrack
17
Længde, L, mm
84
Max samling, tfix, mm
10
Min. boredybde, h1, mm
65
Min. monteringsdybde, hnom, mm
60
Tiltrækningsmoment, Tinst, Nm
50
Afstandshul Ø, df, mm
11
Udtræksværdi, kN
5,7
Forskydningskraft , kN
13,3
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
25
Betegnelse
Skjoldanker PFG SB M10-10
EAN
7319610066980
Billede af Skjoldanker PFG SB M10-10
Last ned bilde
Artikkelark
9658077010 M10x94 M10 16 17 94 25
Installasjonsparametere
Art. Nr.
9658077010
Dimension
M10x94
Diameter, mm
M10
Bor Ø, mm
16
SW/Bittrack
17
Længde, L, mm
94
Max samling, tfix, mm
20
Min. boredybde, h1, mm
65
Min. monteringsdybde, hnom, mm
60
Tiltrækningsmoment, Tinst, Nm
50
Afstandshul Ø, df, mm
11
Udtræksværdi, kN
5,7
Forskydningskraft , kN
13,3
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
25
Betegnelse
Skjoldanker PFG SB M10-20
EAN
7319610066997
Billede af Skjoldanker PFG SB M10-20
Last ned bilde
Artikkelark
9658077011 M10x104 M10 16 17 104 25
Installasjonsparametere
Art. Nr.
9658077011
Dimension
M10x104
Diameter, mm
M10
Bor Ø, mm
16
SW/Bittrack
17
Længde, L, mm
104
Max samling, tfix, mm
30
Min. boredybde, h1, mm
65
Min. monteringsdybde, hnom, mm
60
Tiltrækningsmoment, Tinst, Nm
50
Afstandshul Ø, df, mm
11
Udtræksværdi, kN
5,7
Forskydningskraft , kN
13,3
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
25
Betegnelse
Skjoldanker PFG SB M10-30
EAN
7319610067000
Billede af Skjoldanker PFG SB M10-30
Last ned bilde
Artikkelark
9658077012 M10x114 M10 16 17 114 25
Installasjonsparametere
Art. Nr.
9658077012
Dimension
M10x114
Diameter, mm
M10
Bor Ø, mm
16
SW/Bittrack
17
Længde, L, mm
114
Max samling, tfix, mm
40
Min. boredybde, h1, mm
65
Min. monteringsdybde, hnom, mm
60
Tiltrækningsmoment, Tinst, Nm
50
Afstandshul Ø, df, mm
11
Udtræksværdi, kN
5,7
Forskydningskraft , kN
13,3
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
25
Betegnelse
Skjoldanker PFG SB M10-40
EAN
7319610067017
Billede af Skjoldanker PFG SB M10-40
Last ned bilde
Artikkelark
9658077013 M10x124 M10 16 17 124 25
Installasjonsparametere
Art. Nr.
9658077013
Dimension
M10x124
Diameter, mm
M10
Bor Ø, mm
16
SW/Bittrack
17
Længde, L, mm
124
Max samling, tfix, mm
50
Min. boredybde, h1, mm
65
Min. monteringsdybde, hnom, mm
60
Tiltrækningsmoment, Tinst, Nm
50
Afstandshul Ø, df, mm
11
Udtræksværdi, kN
5,7
Forskydningskraft , kN
13,3
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
25
Betegnelse
Skjoldanker PFG SB M10-50
EAN
7319610067024
Billede af Skjoldanker PFG SB M10-50
Last ned bilde
Artikkelark
9650077014 M10x144 M10 16 17 144 25
Installasjonsparametere
Art. Nr.
9650077014
Dimension
M10x144
Diameter, mm
M10
Bor Ø, mm
16
SW/Bittrack
17
Længde, L, mm
144
Max samling, tfix, mm
70
Min. boredybde, h1, mm
65
Min. monteringsdybde, hnom, mm
60
Tiltrækningsmoment, Tinst, Nm
50
Afstandshul Ø, df, mm
11
Udtræksværdi, kN
5,7
Forskydningskraft , kN
13,3
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
25
Betegnelse
Skjoldanker PFG SB M10-70
EAN
4061245002194
Billede af Skjoldanker PFG SB M10-70
Last ned bilde
Artikkelark
9658077016 M12x115 M12 20 19 115 10
Installasjonsparametere
Art. Nr.
9658077016
Dimension
M12x115
Diameter, mm
M12
Bor Ø, mm
20
SW/Bittrack
19
Længde, L, mm
115
Max samling, tfix, mm
20
Min. boredybde, h1, mm
85
Min. monteringsdybde, hnom, mm
80
Tiltrækningsmoment, Tinst, Nm
85
Afstandshul Ø, df, mm
13
Udtræksværdi, kN
7,6
Forskydningskraft , kN
19,3
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
10
Betegnelse
Skjoldanker PFG SB M12-20
EAN
7319610067031
Billede af Skjoldanker PFG SB M12-20
Last ned bilde
Artikkelark
9658077017 M12x125 M12 20 19 125 10
Installasjonsparametere
Art. Nr.
9658077017
Dimension
M12x125
Diameter, mm
M12
Bor Ø, mm
20
SW/Bittrack
19
Længde, L, mm
125
Max samling, tfix, mm
30
Min. boredybde, h1, mm
85
Min. monteringsdybde, hnom, mm
80
Tiltrækningsmoment, Tinst, Nm
85
Afstandshul Ø, df, mm
13
Udtræksværdi, kN
7,6
Forskydningskraft , kN
19,3
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
10
Betegnelse
Skjoldanker PFG SB M12-30
EAN
7319610067048
Billede af Skjoldanker PFG SB M12-30
Last ned bilde
Artikkelark
9658077018 M12x145 M12 20 19 145 10
Installasjonsparametere
Art. Nr.
9658077018
Dimension
M12x145
Diameter, mm
M12
Bor Ø, mm
20
SW/Bittrack
19
Længde, L, mm
145
Max samling, tfix, mm
50
Min. boredybde, h1, mm
85
Min. monteringsdybde, hnom, mm
80
Tiltrækningsmoment, Tinst, Nm
85
Afstandshul Ø, df, mm
13
Udtræksværdi, kN
7,6
Forskydningskraft , kN
19,3
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
10
Betegnelse
Skjoldanker PFG SB M12-50
EAN
7319610067055
Billede af Skjoldanker PFG SB M12-50
Last ned bilde
Artikkelark
9658077019 M12x160 M12 20 19 160 10
Installasjonsparametere
Art. Nr.
9658077019
Dimension
M12x160
Diameter, mm
M12
Bor Ø, mm
20
SW/Bittrack
19
Længde, L, mm
160
Max samling, tfix, mm
65
Min. boredybde, h1, mm
85
Min. monteringsdybde, hnom, mm
80
Tiltrækningsmoment, Tinst, Nm
85
Afstandshul Ø, df, mm
13
Udtræksværdi, kN
7,6
Forskydningskraft , kN
19,3
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
10
Betegnelse
Skjoldanker PFG SB M12-65
EAN
7319610067062
Billede af Skjoldanker PFG SB M12-65
Last ned bilde
Artikkelark
9658077021 M16x145 M16 25 24 145 10
Installasjonsparametere
Art. Nr.
9658077021
Dimension
M16x145
Diameter, mm
M16
Bor Ø, mm
25
SW/Bittrack
24
Længde, L, mm
145
Max samling, tfix, mm
25
Min. boredybde, h1, mm
105
Min. monteringsdybde, hnom, mm
100
Tiltrækningsmoment, Tinst, Nm
120
Afstandshul Ø, df, mm
18
Udtræksværdi, kN
11,9
Forskydningskraft , kN
35,9
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
10
Betegnelse
Skjoldanker PFG SB M16-25
EAN
7319610067079
Billede af Skjoldanker PFG SB M16-25
Last ned bilde
Artikkelark
9658077022 M16x165 M16 25 24 165 10
Installasjonsparametere
Art. Nr.
9658077022
Dimension
M16x165
Diameter, mm
M16
Bor Ø, mm
25
SW/Bittrack
24
Længde, L, mm
165
Max samling, tfix, mm
45
Min. boredybde, h1, mm
105
Min. monteringsdybde, hnom, mm
100
Tiltrækningsmoment, Tinst, Nm
120
Afstandshul Ø, df, mm
18
Udtræksværdi, kN
11,9
Forskydningskraft , kN
35,9
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
10
Betegnelse
Skjoldanker PFG SB M16-45
EAN
7319610067086
Billede af Skjoldanker PFG SB M16-45
Last ned bilde
Artikkelark
