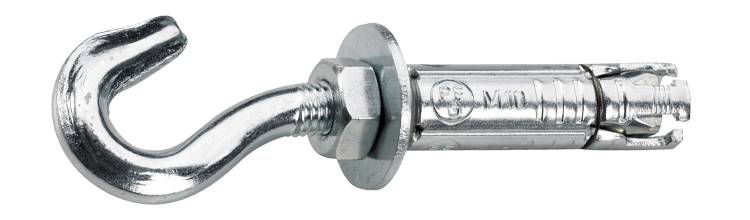

Ekspantionshylster PFG HBF

Krog

4-vejs ekstra bred ekspansion giver god ydeevne selv i grundmaterialer af lavere kvalitet, der findes i mange gamle konstruktioner.

Momentspændt skjoldanker til formontering og fjernmontering afhængig af type. 4-vejs ekstra bred ekspansion giver god ydeevne selv i basismaterialer af lavere kvalitet, som findes i mange gamle designs. God tolerance for variationer i borehulsdiameter.

Materiale: Stål

Overflatebehandling: Elforzinket

Miljø: For Indendørs brug

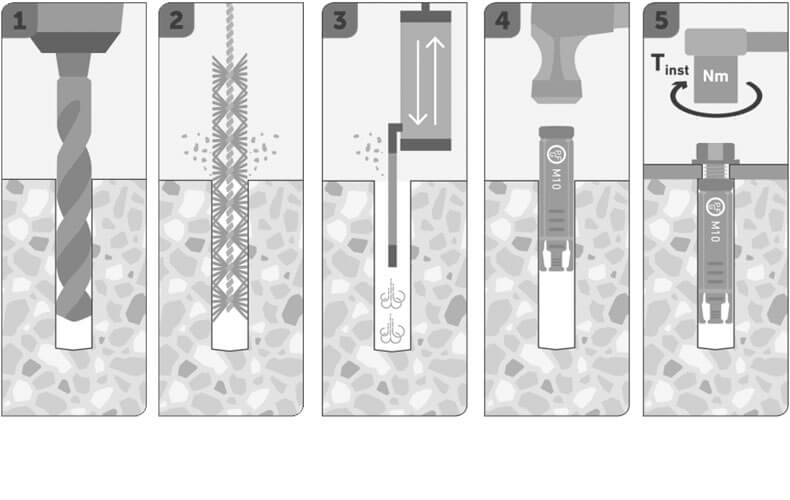

Monteringsvejledning

Borra med angiven borr, borsta och blås tills hålet är helt rent från borrdamm. Slå i sköldankaret med en hammare och motera genom rotera kroken.

Dokument

Produktblad

Ekspantionshylster PFG HBF.pdf

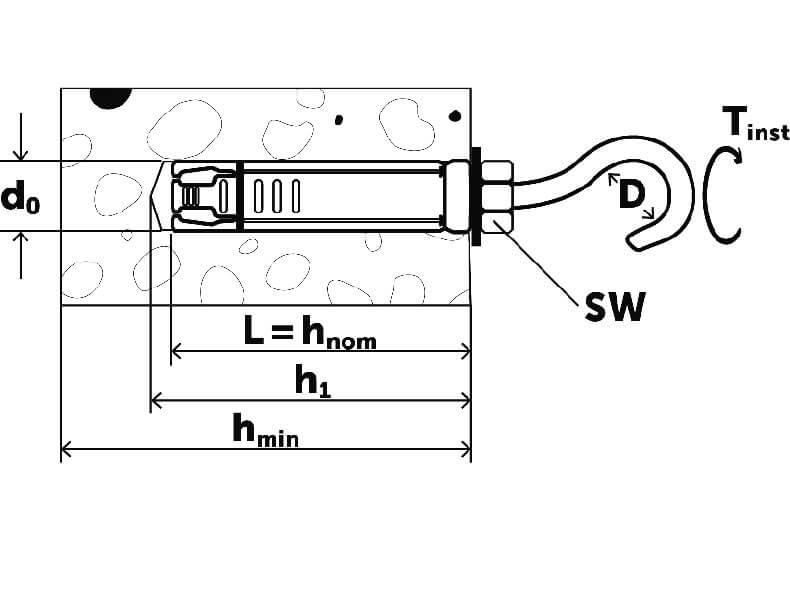

	Art. Nr.	Diameter, mm	Bor Ø, mm	SW/Bittrack	Min. boredybde, h1, mm	Min. monteringsdybde, hnom, mm	Antal
▼	9658077330	M6	10	10	45	40	25
Installasjonsparametere	Art. Nr. 9658077330 Diameter, mm M6 Bor Ø, mm 10 SW/Bittrack 10 Min. boredybde, h1, mm 45 Min. monteringsdybde, hnom, mm 40 Min. materialetykkelse, hmin, mm 100 Tiltrækningsmoment, Tinst, Nm 8 Udtræksværdi, kN 2 Indre Ø, mm 8 Materiale Stål Overfladebehandling Elforzinket Korrosivitetsklasse C1 Antal 25 Betegnelse Skjoldanker PFG HBF M6 Krog EAN 7319610067222	Last ned bilde Artikkelark Del via e-post
▼	9658077331	M8	14	13	55	50	25
Installasjonsparametere	Art. Nr. 9658077331 Diameter, mm M8 Bor Ø, mm 14 SW/Bittrack 13 Min. boredybde, h1, mm 55 Min. monteringsdybde, hnom, mm 50 Min. materialetykkelse, hmin, mm 100 Tiltrækningsmoment, Tinst, Nm 10 Udtræksværdi, kN 3,6 Indre Ø, mm 10 Materiale Stål Overfladebehandling Elforzinket Korrosivitetsklasse C1 Antal 25 Betegnelse Skjoldanker PFG HBF M8 Krog EAN 7319610067239	Last ned bilde Artikkelark Del via e-post
▼	9658077332	M10	16	17	65	60	10
Installasjonsparametere	Art. Nr. 9658077332 Diameter, mm M10 Bor Ø, mm 16 SW/Bittrack 17 Min. boredybde, h1, mm 65 Min. monteringsdybde, hnom, mm 60 Min. materialetykkelse, hmin, mm 120 Tiltrækningsmoment, Tinst, Nm 12,5 Udtræksværdi, kN 4,8 Indre Ø, mm 12,5 Materiale Stål Overfladebehandling Elforzinket Korrosivitetsklasse C1 Antal 10 Betegnelse Skjoldanker PFG HBF M10 Krog EAN 7319610067246	Last ned bilde Artikkelark Del via e-post
▼	9658077333	M12	20	19	85	80	5
Installasjonsparametere	Art. Nr. 9658077333 Diameter, mm M12 Bor Ø, mm 20 SW/Bittrack 19 Min. boredybde, h1, mm 85 Min. monteringsdybde, hnom, mm 80 Min. materialetykkelse, hmin, mm 160 Tiltrækningsmoment, Tinst, Nm 16 Udtræksværdi, kN 6,3 Indre Ø, mm 16 Materiale Stål Overfladebehandling Elforzinket Korrosivitetsklasse C1 Antal 5 Betegnelse Skjoldanker PFG HBF M12 Krog EAN 7319610067253	Last ned bilde Artikkelark Del via e-post
▼	9658077334	M16	25	24	105	100	5
Installasjonsparametere	Art. Nr. 9658077334 Diameter, mm M16 Bor Ø, mm 25 SW/Bittrack 24 Min. boredybde, h1, mm 105 Min. monteringsdybde, hnom, mm 100 Min. materialetykkelse, hmin, mm 170 Tiltrækningsmoment, Tinst, Nm 19 Udtræksværdi, kN 9,9 Indre Ø, mm 19 Materiale Stål Overfladebehandling Elforzinket Korrosivitetsklasse C1 Antal 5 Betegnelse Skjoldanker PFG HBF M16 Krog EAN 7319610067260	Last ned bilde Artikkelark Del via e-post
