Ekspantionshylster PFG ES

ETA vurderet med invendigt gevind

4-vejs ekstra bred ekspansion giver god ydeevne selv i grundmaterialer af lavere kvalitet, der findes i mange gamle konstruktioner.

ETA-vurderet skjoldanker med indvendigt gevind til for- og fjernmontering afhængig af type. 4-vejs ekstra bred ekspansion giver god ydeevne selv i basismaterialer af lavere kvalitet, som findes i mange gamle designs. God tolerance for variationer i borehulsdiameter.

Materiale: Stål
Overfladebehandling: Elforzinket
Miljø: For Indendørs brug
Korrosivitetsklasse
Brandklasse

Monteringsvejledning

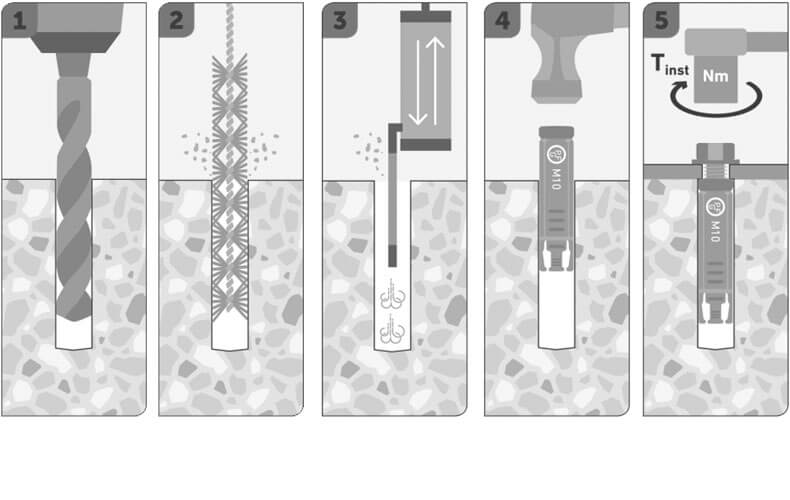

Borra med angiven borr, borsta och blås tills hålet är helt rent från borrdamm. Slå i sköldankaret med en hammare och montera med momentnyckel.

Monteringsvejledning product.sketchpicture.titletext

Dokument

Produktblad

Ekspantionshylster PFG ES .pdf
Art. Nr. Dimension Diameter, mm Bor Ø, mm Længde, L, mm Min. boredybde, h1, mm Antal
9658077501 M6x40 M6 10 40 45 50

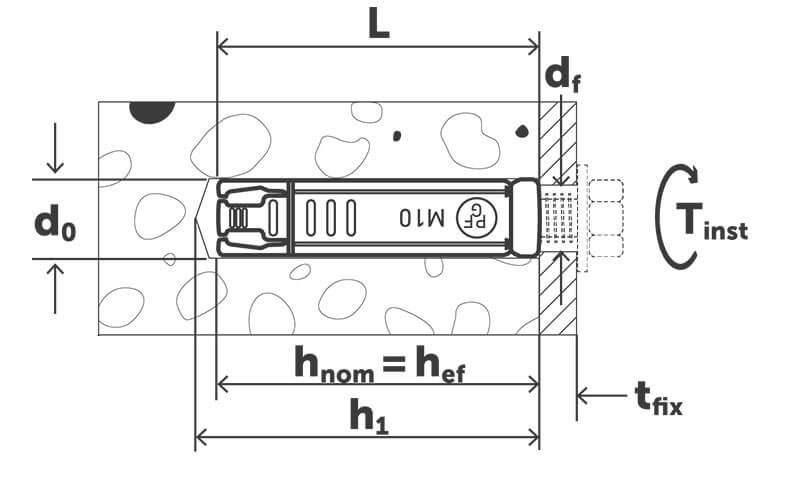

Installasjonsparametere
Art. Nr.
9658077501
Dimension
M6x40
Diameter, mm
M6
Bor Ø, mm
10
Længde, L, mm
40
Min. boredybde, h1, mm
45
Min. monteringsdybde, hnom, mm
40
Afstandshul Ø, df, mm
7
Tiltrækningsmoment, Tinst, Nm
10
Udtræksværdi, kN
2,4
Forskydningskraft , kN
4,6
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
50
Betegnelse
Skjoldanker PFG ES M6
EAN
7319610067321

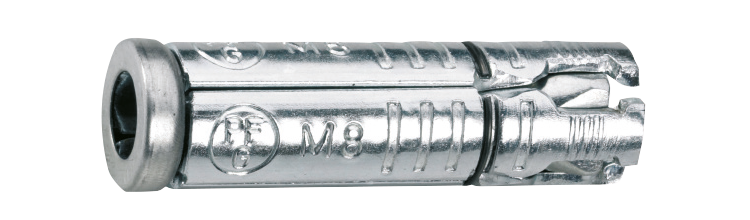

Billede af Skjoldanker PFG ES  M6
Last ned bilde
Artikkelark
9658077503 M10x60 M10 16 60 65 25
Installasjonsparametere
Art. Nr.
9658077503
Dimension
M10x60
Diameter, mm
M10
Bor Ø, mm
16
Længde, L, mm
60
Min. boredybde, h1, mm
65
Min. monteringsdybde, hnom, mm
60
Afstandshul Ø, df, mm
11
Tiltrækningsmoment, Tinst, Nm
50
Udtræksværdi, kN
5,7
Forskydningskraft , kN
13,3
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
25
Betegnelse
Skjoldanker PFG ES M10
EAN
7319610067345
Billede af Skjoldanker PFG ES M10
Last ned bilde
Artikkelark
9658077504 M12x80 M12 20 80 85 10
Installasjonsparametere
Art. Nr.
9658077504
Dimension
M12x80
Diameter, mm
M12
Bor Ø, mm
20
Længde, L, mm
80
Min. boredybde, h1, mm
85
Min. monteringsdybde, hnom, mm
80
Afstandshul Ø, df, mm
13
Tiltrækningsmoment, Tinst, Nm
85
Udtræksværdi, kN
7,6
Forskydningskraft , kN
19,3
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
10
Betegnelse
Skjoldanker PFG ES M12
EAN
7319610067352
Billede af Skjoldanker PFG ES M12
Last ned bilde
Artikkelark
9658077505 M16x100 M16 25 100 105 5
Installasjonsparametere
Art. Nr.
9658077505
Dimension
M16x100
Diameter, mm
M16
Bor Ø, mm
25
Længde, L, mm
100
Min. boredybde, h1, mm
105
Min. monteringsdybde, hnom, mm
100
Afstandshul Ø, df, mm
18
Tiltrækningsmoment, Tinst, Nm
120
Udtræksværdi, kN
11,9
Forskydningskraft , kN
35,9
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C1
Antal
5
Betegnelse
Skjoldanker PFG ES M16
EAN
7319610067369
Billede af Skjoldanker PFG ES M16
Last ned bilde
Artikkelark
