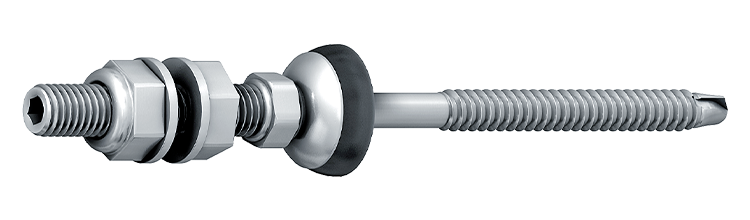

Montering af solpanel JT3-SB-3 E16

Til fastgørelse af solceller og solpaneler.

Til montering af trapezplader og sandwichpaneler mod stålbjælker, 1,5-3 mm.

Monteringssystemet af solpaneler er lavet af rustfrit stål og har et hærdet kulstålbor. Boring, gevindformning og samling udføres i et enkelt arbejdstrin. Til stålbjælke, 1,5-3 mm. Kan anvendes til stålbjælker over 3,0 mm, men så skal der forbores. Til højstyrke stålunderkonstruktioner op til S450GD. Med EJOT solpanelbeslag har du en ekstrem sikker installation med direkte fastgørelse til underkonstruktionen.

Materiale: Rustfrit stål A2

Overfladebehandling: Elforzinket

Miljø: For udendørs brug

Dokument

ETA-22_0762

DoP-ETA-22_0762

Produktblad

Montering af solpanel JT3-SB-3 E16.pdf

	Art. Nr.	GevindØ, mm	Nedre diameter	Nedre længde	Øvre diameter	Øvre længde	Antal
▼	3340891905	M10	8	85	M10	50	25
Tekniske data	Art. Nr. 3340891905 GevindØ, mm M10 Nedre diameter 8 Nedre længde 85 Øvre diameter M10 Øvre længde 50 Borekap., mm 3 Klemmelængde, mm 18-60 Underkonstruktion 1,5<3,0 borØ - Underkonstruktion 3,0<5,0 borØ 6,8 Underkonstruktion 5,0<7,5 borØ 7,0 Underkonstruktion 7,5<10,0 borØ 7,2 Underkonstruktion <10,0 borØ 7,4 ETA/DoP DoP ETA-22_0762, ETA-22/0762 Montagetop SW 5 Materiale Rustfrit stål A2 Korrosionsklasse C4 Overfladebehandling Elforzinket Db-nr 2424633 Antal 25 Betegnelse Set JT3-SB-3-8,0x85/M10x50 E16 DIN 934 EAN 4061245021201	Download billede Art.nr. PDF Del via e-mail
▼	3340891907	M10	8	85	M10	70	25
Tekniske data	Art. Nr. 3340891907 GevindØ, mm M10 Nedre diameter 8 Nedre længde 85 Øvre diameter M10 Øvre længde 70 Borekap., mm 3 Klemmelængde, mm 18-60 Underkonstruktion 1,5<3,0 borØ - Underkonstruktion 3,0<5,0 borØ 6,8 Underkonstruktion 5,0<7,5 borØ 7,0 Underkonstruktion 7,5<10,0 borØ 7,2 Underkonstruktion <10,0 borØ 7,4 ETA/DoP DoP ETA-22_0762, ETA-22/0762 Montagetop SW 5 Materiale Rustfrit stål A2 Korrosionsklasse C4 Overfladebehandling Elforzinket Db-nr 2424634 Antal 25 Betegnelse Set JT3-SB-3-8,0x85/M10x70 E16 DIN 934 EAN 4061245041117	Download billede Art.nr. PDF Del via e-mail
▼	3341191905	M10	8	115	M10	50	25
Tekniske data	Art. Nr. 3341191905 GevindØ, mm M10 Nedre diameter 8 Nedre længde 115 Øvre diameter M10 Øvre længde 50 Borekap., mm 3 Klemmelængde, mm 48-90 Underkonstruktion 1,5<3,0 borØ - Underkonstruktion 3,0<5,0 borØ 6,8 Underkonstruktion 5,0<7,5 borØ 7,0 Underkonstruktion 7,5<10,0 borØ 7,2 Underkonstruktion <10,0 borØ 7,4 ETA/DoP DoP ETA-22_0762, ETA-22/0762 Montagetop SW 5 Materiale Rustfrit stål A2 Korrosionsklasse C4 Overfladebehandling Elforzinket Db-nr 2424629 Antal 25 Betegnelse Set JT3-SB-3-8,0x115/M10x50 E16 DIN 934 EAN 4061245021218	Download billede Art.nr. PDF Del via e-mail
▼	3341191907	M10	8	115	M10	70	25
Tekniske data	Art. Nr. 3341191907 GevindØ, mm M10 Nedre diameter 8 Nedre længde 115 Øvre diameter M10 Øvre længde 70 Borekap., mm 3 Klemmelængde, mm 48-90 Underkonstruktion 1,5<3,0 borØ - Underkonstruktion 3,0<5,0 borØ 6,8 Underkonstruktion 5,0<7,5 borØ 7,0 Underkonstruktion 7,5<10,0 borØ 7,2 Underkonstruktion <10,0 borØ 7,4 ETA/DoP DoP ETA-22_0762, ETA-22/0762 Montagetop SW 5 Materiale Rustfrit stål A2 Korrosionsklasse C4 Overfladebehandling Elforzinket Db-nr 2424630 Antal 25 Betegnelse Set JT3-SB-3-8,0x115/M10x70 E16 DIN 934 EAN 4061245041094	Download billede Art.nr. PDF Del via e-mail
▼	3341591905	M10	8	155	M10	50	25
Tekniske data	Art. Nr. 3341591905 GevindØ, mm M10 Nedre diameter 8 Nedre længde 155 Øvre diameter M10 Øvre længde 50 Borekap., mm 3 Klemmelængde, mm 88-130 Underkonstruktion 1,5<3,0 borØ - Underkonstruktion 3,0<5,0 borØ 6,8 Underkonstruktion 5,0<7,5 borØ 7,0 Underkonstruktion 7,5<10,0 borØ 7,2 Underkonstruktion <10,0 borØ 7,4 ETA/DoP DoP ETA-22_0762, ETA-22/0762 Montagetop SW 5 Materiale Rustfrit stål A2 Korrosionsklasse C4 Overfladebehandling Elforzinket Db-nr 2424631 Antal 25 Betegnelse Set JT3-SB-3-8,0x155/M10x50 E16 DIN 934 EAN 4061245021225	Download billede Art.nr. PDF Del via e-mail
▼	3341591907	M10	8	155	M10	70	25
Tekniske data	Art. Nr. 3341591907 GevindØ, mm M10 Nedre diameter 8 Nedre længde 155 Øvre diameter M10 Øvre længde 70 Borekap., mm 3 Klemmelængde, mm 88-130 Underkonstruktion 1,5<3,0 borØ - Underkonstruktion 3,0<5,0 borØ 6,8 Underkonstruktion 5,0<7,5 borØ 7,0 Underkonstruktion 7,5<10,0 borØ 7,2 Underkonstruktion <10,0 borØ 7,4 ETA/DoP DoP ETA-22_0762, ETA-22/0762 Montagetop SW 5 Materiale Rustfrit stål A2 Korrosionsklasse C4 Overfladebehandling Elforzinket Db-nr 2424632 Antal 25 Betegnelse Set JT3-SB-3-8,0x155/M10x70 E16 DIN 934 EAN 4061245041070	Download billede Art.nr. PDF Del via e-mail
▼	3341991905	M10	8	195	M10	50	25
Tekniske data	Art. Nr. 3341991905 GevindØ, mm M10 Nedre diameter 8 Nedre længde 195 Øvre diameter M10 Øvre længde 50 Borekap., mm 3 Klemmelængde, mm 128-170 Underkonstruktion 1,5<3,0 borØ - Underkonstruktion 3,0<5,0 borØ 6,8 Underkonstruktion 5,0<7,5 borØ 7,0 Underkonstruktion 7,5<10,0 borØ 7,2 Underkonstruktion <10,0 borØ 7,4 ETA/DoP DoP ETA-22_0762, ETA-22/0762 Montagetop SW 5 Materiale Rustfrit stål A2 Korrosionsklasse C4 Overfladebehandling Elforzinket Db-nr 2424627 Antal 25 Betegnelse Set JT3-SB-3-8,0x195/M10x50 E16 DIN 934 EAN 4061245021232	Download billede Art.nr. PDF Del via e-mail
▼	3341991907	M10	8	195	M10	70	25
Tekniske data	Art. Nr. 3341991907 GevindØ, mm M10 Nedre diameter 8 Nedre længde 195 Øvre diameter M10 Øvre længde 70 Borekap., mm 3 Klemmelængde, mm 128-170 Underkonstruktion 1,5<3,0 borØ - Underkonstruktion 3,0<5,0 borØ 6,8 Underkonstruktion 5,0<7,5 borØ 7,0 Underkonstruktion 7,5<10,0 borØ 7,2 Underkonstruktion <10,0 borØ 7,4 ETA/DoP DoP ETA-22_0762, ETA-22/0762 Montagetop SW 5 Materiale Rustfrit stål A2 Korrosionsklasse C4 Overfladebehandling Elforzinket Db-nr 2424628 Antal 25 Betegnelse Set JT3-SB-3-8,0x195/M10x70 E16 DIN 934 EAN 4061245041056	Download billede Art.nr. PDF Del via e-mail
