Montering af solpanel JA3-SB-8,0 FZD

Til fastgørelse af solceller og solpaneler. Rustfrit stål A2.

Til montering af fibercementplader på træ. Monteringssystemet af solpaneler er lavet af rustfrit stål og har en skarp spids, forboring er påkrævet. Der kræves ingen specielle monteringsværktøjer. Med EJOT solpanelbeslag har du en ekstrem sikker installation med direkte fastgørelse til underkonstruktionen.

Materiale: Rustfrit stål A2
Korrosivitetsklasse
Rustfri stål
ETA-vurderet

Monteringsvejledning

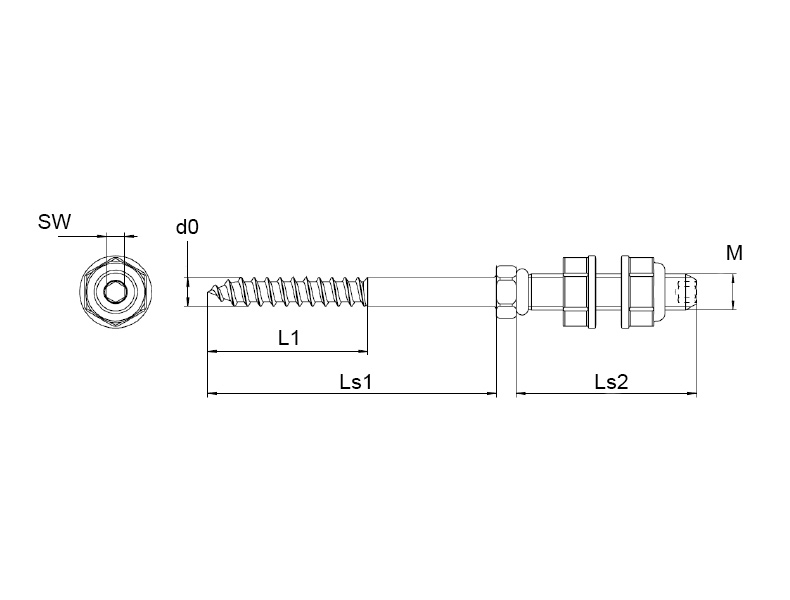

product.sketchpicture.titletext

Dokument

Produktblad

Montering af solpanel JA3-SB-8,0 FZD.pdf
Art. Nr. Trædiameter, mm Trægevind, længde Metrisk gevind, mm Metrisk gevindlængde Montagetop Klemme længde, mm
3150898905 8 80 M10 50 5 35
Tekniske data
Art. Nr.
3150898905
Trædiameter, mm
8
Trægevind, længde
80
Metrisk gevind, mm
M10
Metrisk gevindlængde
50
Montagetop
5
Klemme længde, mm
35
Underkonstruktion borrØ
5,5
Materiale
Rustfrit stål A2
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C4
ETA/DoP
ETA-22/0762
Db-nr
2424626
Antal
25
Betegnelse
Set JA3 -SB- 8,0x80/50 FZD DIN 934
EAN
4061245016900

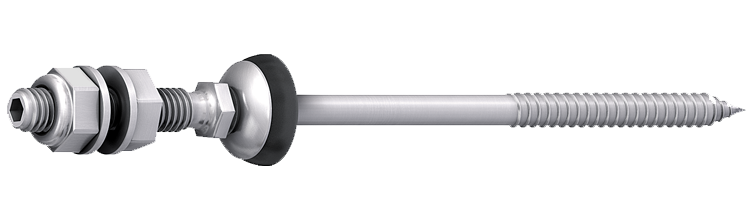

Billede af Set JA3 -SB- 8,0x80/50 FZD DIN 934
Download billede
Art.nr. PDF
3150898907 8 80 M10 70 5 35
Tekniske data
Art. Nr.
3150898907
Trædiameter, mm
8
Trægevind, længde
80
Metrisk gevind, mm
M10
Metrisk gevindlængde
70
Montagetop
5
Klemme længde, mm
35
Underkonstruktion borrØ
5,5
Materiale
Rustfrit stål A2
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C4
ETA/DoP
ETA-22/0762
Antal
25
Betegnelse
Set JA3 -SB- 8,0x80/70 FZD DIN 934
EAN
4061245016894
Billede af  Set JA3 -SB- 8,0x80/70 FZD DIN 934
Download billede
Art.nr. PDF
3151098905 8 100 M10 50 5 55
Tekniske data
Art. Nr.
3151098905
Trædiameter, mm
8
Trægevind, længde
100
Metrisk gevind, mm
M10
Metrisk gevindlængde
50
Montagetop
5
Klemme længde, mm
55
Underkonstruktion borrØ
5,5
Materiale
Rustfrit stål A2
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C4
ETA/DoP
ETA-22/0762
Antal
25
Betegnelse
Set JA3 -SB- 8,0x100/50 FZD DIN 934
EAN
4061245016863
Billede af Set JA3 -SB- 8,0x100/50 FZD DIN 934
Download billede
Art.nr. PDF
3151098907 8 100 M10 70 5 55
Tekniske data
Art. Nr.
3151098907
Trædiameter, mm
8
Trægevind, længde
100
Metrisk gevind, mm
M10
Metrisk gevindlængde
70
Montagetop
5
Klemme længde, mm
55
Underkonstruktion borrØ
5,5
Materiale
Rustfrit stål A2
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C4
ETA/DoP
ETA-22/0762
Antal
25
Betegnelse
Set JA3 -SB- 8,0x100/70 FZD DIN 934
EAN
4061245016856
Billede af  Set JA3 -SB- 8,0x100/70 FZD DIN 934
Download billede
Art.nr. PDF
3151398905 8 130 M10 50 5 85
Tekniske data
Art. Nr.
3151398905
Trædiameter, mm
8
Trægevind, længde
130
Metrisk gevind, mm
M10
Metrisk gevindlængde
50
Montagetop
5
Klemme længde, mm
85
Underkonstruktion borrØ
5,5
Materiale
Rustfrit stål A2
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C4
ETA/DoP
ETA-22/0762
Antal
25
Betegnelse
Set JA3 -SB- 8,0x130/50 FZD DIN 934
EAN
4061245016825
Billede af  Set JA3 -SB- 8,0x130/50 FZD DIN 934
Download billede
Art.nr. PDF
3151398907 8 130 M10 70 5 85
Tekniske data
Art. Nr.
3151398907
Trædiameter, mm
8
Trægevind, længde
130
Metrisk gevind, mm
M10
Metrisk gevindlængde
70
Montagetop
5
Klemme længde, mm
85
Underkonstruktion borrØ
5,5
Materiale
Rustfrit stål A2
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C4
ETA/DoP
ETA-22/0762
Antal
25
Betegnelse
Set JA3 -SB- 8,0x130/70 FZD DIN 934
EAN
4061245016818
Billede af Set JA3 -SB- 8,0x130/70 FZD DIN 934
Download billede
Art.nr. PDF
3151598905 8 150 M10 50 5 105
Tekniske data
Art. Nr.
3151598905
Trædiameter, mm
8
Trægevind, længde
150
Metrisk gevind, mm
M10
Metrisk gevindlængde
50
Montagetop
5
Klemme længde, mm
105
Underkonstruktion borrØ
5,5
Materiale
Rustfrit stål A2
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C4
ETA/DoP
ETA-22/0762
Antal
25
Betegnelse
Set JA3 -SB- 8,0x150/50 FZD DIN 934
EAN
4061245016788
Billede af Set JA3 -SB- 8,0x150/50 FZD DIN 934
Download billede
Art.nr. PDF
3151598907 8 150 M10 70 5 105
Tekniske data
Art. Nr.
3151598907
Trædiameter, mm
8
Trægevind, længde
150
Metrisk gevind, mm
M10
Metrisk gevindlængde
70
Montagetop
5
Klemme længde, mm
105
Underkonstruktion borrØ
5,5
Materiale
Rustfrit stål A2
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C4
ETA/DoP
ETA-22/0762
Antal
25
Betegnelse
Set JA3 -SB- 8,0x150/70 FZD DIN 934
EAN
4061245016771
Billede af Set JA3 -SB- 8,0x150/70 FZD DIN 934
Download billede
Art.nr. PDF
3151898905 8 180 M10 50 5 135
Tekniske data
Art. Nr.
3151898905
Trædiameter, mm
8
Trægevind, længde
180
Metrisk gevind, mm
M10
Metrisk gevindlængde
50
Montagetop
5
Klemme længde, mm
135
Underkonstruktion borrØ
5,5
Materiale
Rustfrit stål A2
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C4
ETA/DoP
ETA-22/0762
Antal
25
Betegnelse
Set JA3 -SB- 8,0x180/50 FZD DIN 934
EAN
4061245072005
Billede af  Set JA3 -SB- 8,0x180/50 FZD DIN 934
Download billede
Art.nr. PDF
3151898907 8 180 M10 70 5 135
Tekniske data
Art. Nr.
3151898907
Trædiameter, mm
8
Trægevind, længde
180
Metrisk gevind, mm
M10
Metrisk gevindlængde
70
Montagetop
5
Klemme længde, mm
135
Underkonstruktion borrØ
5,5
Materiale
Rustfrit stål A2
Overfladebehandling
Elforzinket
Korrosivitetsklasse
C4
ETA/DoP
ETA-22/0762
Antal
25
Betegnelse
Set JA3 -SB- 8,0x180/70 FZD DIN 934
EAN
4061245016733
Billede af Set JA3 -SB- 8,0x180/70 FZD DIN 934
Download billede
