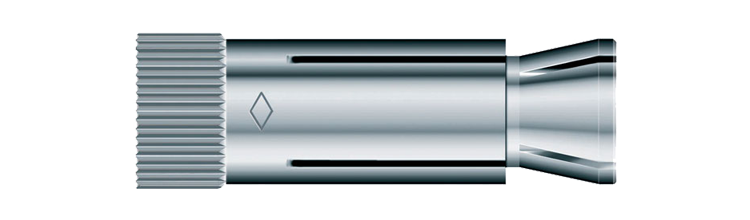

Huldæksanker

Huldækanker

Til ophængning af fx ventilations-, sprinkler-og ventilatoranlæg. Ekspandere ved montering af skrue eller gevindstang.

Let og nem at bruge. Muffen udvider sig ved at stramme skruen/gevindstangen, hvilket giver en stærk fastgørelse i huldæk og beton.

Materiale: Stål

Overfladebehandling: Elforzinket

Miljø: For indendørs brug

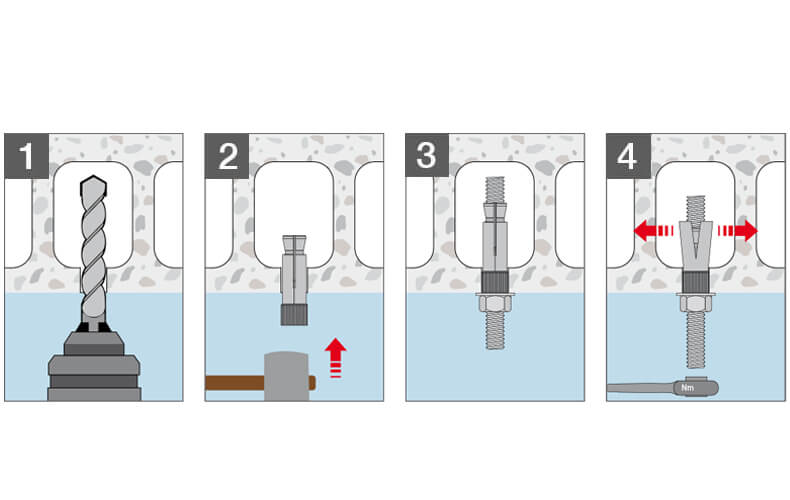

Monteringsvejledning

Bor med det angivne bor. Slå huldæksankeret i. Skru gevindstang eller skrue i for at udvide ankeret.

Dokument

Produktblad

Huldæksanker.pdf

	Art. Nr.	Db-nr	Dimension, mm	Dimension	BorØ, mm	Gevind	Antal
▼	9658005100	2423521	M6x30	M6x30	10	M6	50

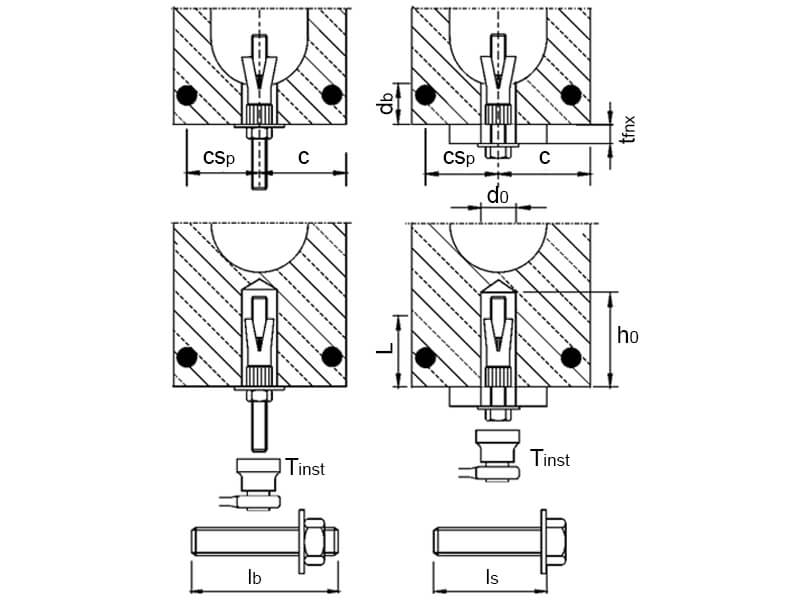

Tekniske data	Art. Nr. 9658005100 Db-nr 2423521 Dimension, mm M6x30 Dimension M6x30 BorØ, mm 10 Gevind M6 Længde, L, mm 30,0 Korrosionsklasse C1 Min. boredybde, h1, mm 50 Overfladebehandling Elforzinket Tilspændingsmoment, Tinst, Nm 10 Afstandshul Ø, df, mm 7 Skruelængde, mm 42+tfix Min. længde gevindstang, mm 47+tfix Betontykkelse huldæk , mm 25 - 30 - 40 - 50 Materiale Stål Antal 50 Betegnelse Huldækanker M6 EAN 7319610079188	Download billede Art.nr. PDF Del via e-mail
▼	9658005110	2423522	M8x35	M8x35	12	M8	50
Tekniske data	Art. Nr. 9658005110 Db-nr 2423522 Dimension, mm M8x35 Dimension M8x35 BorØ, mm 12 Gevind M8 Længde, L, mm 35,0 Korrosionsklasse C1 Min. boredybde, h1, mm 55 Overfladebehandling Elforzinket Tilspændingsmoment, Tinst, Nm 20 Afstandshul Ø, df, mm 9 Skruelængde, mm 47+tfix Min. længde gevindstang, mm 53+tfix Betontykkelse huldæk , mm 26 - 30 - 40 - 50 Materiale Stål Antal 50 Betegnelse Huldækanker M8 EAN 7319610079195	Download billede Art.nr. PDF Del via e-mail
▼	9658005120	2423523	M10x40	M10x40	16	M10	50
Tekniske data	Art. Nr. 9658005120 Db-nr 2423523 Dimension, mm M10x40 Dimension M10x40 BorØ, mm 16 Gevind M10 Længde, L, mm 40,0 Korrosionsklasse C1 Min. boredybde, h1, mm 60 Overfladebehandling Elforzinket Tilspændingsmoment, Tinst, Nm 30 Afstandshul Ø, df, mm 12 Skruelængde, mm 55+tfix Min. længde gevindstang, mm 63+tfix Betontykkelse huldæk , mm 27 - 30 - 40 - 50 Materiale Stål Antal 50 Betegnelse Huldækanker M10 EAN 7319610079201	Download billede Art.nr. PDF Del via e-mail
▼	9658005130	2423520	M12x45	M12x45	18	M12	25
Tekniske data	Art. Nr. 9658005130 Db-nr 2423520 Dimension, mm M12x45 Dimension M12x45 BorØ, mm 18 Gevind M12 Længde, L, mm 45,0 Korrosionsklasse C1 Min. boredybde, h1, mm 70 Overfladebehandling Elforzinket Tilspændingsmoment, Tinst, Nm 40 Afstandshul Ø, df, mm 14 Skruelængde, mm 61+tfix Min. længde gevindstang, mm 71+tfix Betontykkelse huldæk , mm 28 - 30 - 40 - 50 Materiale Stål Antal 25 Betegnelse Huldækanker M12 EAN 7319610079218	Download billede Art.nr. PDF Del via e-mail
