Undercutanker BLS C5, Liebig

ETA-vurderet undercutanker rustfri stål A4

Unikt automatisk selvunderskærende anker til tung præinstalleret montering

Unikt automatisk selvunderskærende undercutanker til tung montering i gennemgående hul. Den enkleste, hurtigste og sikreste løsning på markedet. Økonomisk: Ingen speciel bore-, underskæringsværktøj eller montageværktøj. Minimale ekspansionskræfter tillader mellemrum og kantafstande at være små. A4 til indendørs, udendørs og industriel brug.

Materiale: Rustfrit stål A4 syrefast

Miljø: Til udendørs brug

Egenskaber: Boltskrue, møtrik og skive

Monteringsvejledning

Bor med det angivne bor, børst og blæs indtil hullet er helt rent for borestøv. Indsæt ekspansionsdelen, monter med en momentnøgle og spænd til det specificerede tilspændingsmoment.

Dokument

DoP-EJOT 4-010-010011-2020_02

ETA-01_0011

Produktblad

Undercutanker BLS C5, Liebig.pdf

	Art. Nr.	Db-nr	Dimension	Bor Ø, mm	Diameter, mm	Længde, L, mm	Antal
▼	9654404015	2424935	8x82	14	M8	82	25

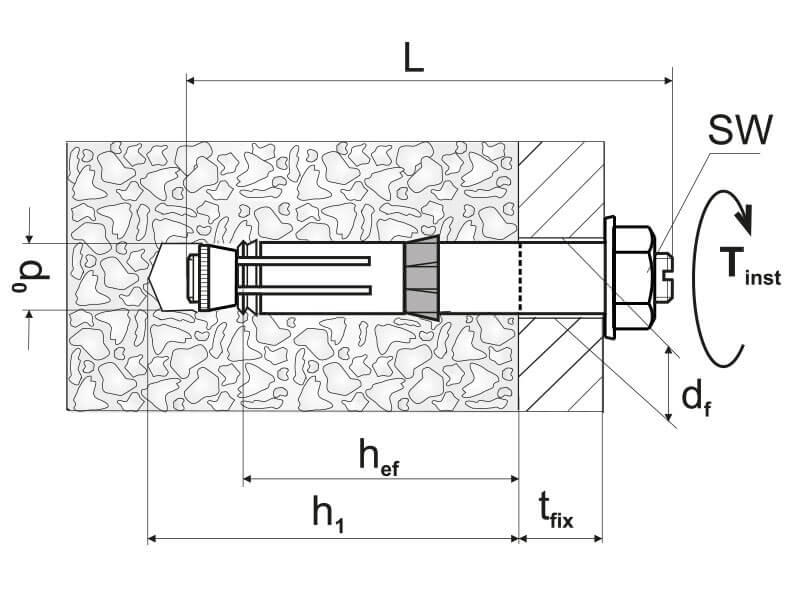

Tekniske data	Art. Nr. 9654404015 Db-nr 2424935 Dimension 8x82 Bor Ø, mm 14 Diameter, mm M8 Længde, L, mm 82 Montagetop 16 Max samling, tfix, mm 15 Min. boredybde, h1, mm 60 Tiltrækningsmoment, Tinst, Nm 25 Effektiv monteringsdybde, hef, mm 40 Afstandshul Ø, df, mm 16 Træklast ikke-revnet C20/25, kN, kN 6,1 Forskydningskraft beton C20/25, kN 6,1 Træklast revnet beton, kN 4,3 Forskydningskraft revnet beton, kN 4,3 Materiale Rustfrit stål A4 syrefast Korrosivitetsklasse C5 ETA/DoP EJOT 4-010-010011-2020/1, ETA-01/0011 Antal 25 Betegnelse Undercutanker BLS M8-14/40/15 A4 SUPERPLUS EAN 4061245000688	Download billede Art.nr. PDF Del via e-mail
▼	9654080254	2424937	8x130	14	M8	130	25
Tekniske data	Art. Nr. 9654080254 Db-nr 2424937 Dimension 8x130 Bor Ø, mm 14 Diameter, mm M8 Længde, L, mm 130 Montagetop 16 Max samling, tfix, mm 25 Min. boredybde, h1, mm 100 Tiltrækningsmoment, Tinst, Nm 25 Effektiv monteringsdybde, hef, mm 80 Afstandshul Ø, df, mm 16 Træklast ikke-revnet C20/25, kN, kN 13,9 Forskydningskraft beton C20/25, kN 23,7 Træklast revnet beton, kN 7,6 Forskydningskraft revnet beton, kN 23,7 Materiale Rustfrit stål A4 syrefast Korrosivitetsklasse C5 ETA/DoP EJOT 4-010-010011-2020/1, ETA-01/0011 Antal 25 Betegnelse Undercutanker BLS M8-14/80/25 A4 SUPERPLUS EAN 6416031776205	Download billede Art.nr. PDF Del via e-mail
▼	9650080154	2424936	12x130	20	M12	130	10
Tekniske data	Art. Nr. 9650080154 Db-nr 2424936 Dimension 12x130 Bor Ø, mm 20 Diameter, mm M12 Længde, L, mm 130 Montagetop 22 Max samling, tfix, mm 15 Min. boredybde, h1, mm 105 Tiltrækningsmoment, Tinst, Nm 80 Effektiv monteringsdybde, hef, mm 80 Afstandshul Ø, df, mm 21 Træklast ikke-revnet C20/25, kN, kN 17,2 Forskydningskraft beton C20/25, kN 34,4 Træklast revnet beton, kN 11,9 Forskydningskraft revnet beton, kN 24,6 Materiale Rustfrit stål A4 syrefast Korrosivitetsklasse C5 ETA/DoP EJOT 4-010-010011-2020/1, ETA-01/0011 Antal 10 Betegnelse Undercutanker BLS M12-20/80/15 A4 SUPERPLUS EAN 6416031776519	Download billede Art.nr. PDF Del via e-mail
▼	9650080304	2424939	12x145	20	M12	145	10
Tekniske data	Art. Nr. 9650080304 Db-nr 2424939 Dimension 12x145 Bor Ø, mm 20 Diameter, mm M12 Længde, L, mm 145 Montagetop 22 Max samling, tfix, mm 30 Min. boredybde, h1, mm 105 Tiltrækningsmoment, Tinst, Nm 80 Effektiv monteringsdybde, hef, mm 80 Afstandshul Ø, df, mm 21 Træklast ikke-revnet C20/25, kN, kN 17,2 Forskydningskraft beton C20/25, kN 34,4 Træklast revnet beton, kN 11,9 Forskydningskraft revnet beton, kN 24,5 Materiale Rustfrit stål A4 syrefast Korrosivitetsklasse C5 ETA/DoP EJOT 4-010-010011-2020/1, ETA-01/0011 Antal 10 Betegnelse Undercutanker BLS M12-20/80/30 A4 SUPERPLUS EAN 4061245001456	Download billede Art.nr. PDF Del via e-mail
▼	9655150304	2424938	16x220	25	M16	220	5
Tekniske data	Art. Nr. 9655150304 Db-nr 2424938 Dimension 16x220 Bor Ø, mm 25 Diameter, mm M16 Længde, L, mm 220 Montagetop 27 Max samling, tfix, mm 30 Min. boredybde, h1, mm 185 Tiltrækningsmoment, Tinst, Nm 180 Effektiv monteringsdybde, hef, mm 150 Afstandshul Ø, df, mm 26 Træklast ikke-revnet C20/25, kN, kN 44,1 Forskydningskraft beton C20/25, kN 67,4 Træklast revnet beton, kN 23,8 Forskydningskraft revnet beton, kN 63 Materiale Rustfrit stål A4 syrefast Korrosivitetsklasse C5 ETA/DoP EJOT 4-010-010011-2020/1, ETA-01/0011 Antal 5 Betegnelse Undercutanker BLS M16-25/150/30 A4 SUPERPLUS EAN 6416031776601	Download billede Art.nr. PDF Del via e-mail
