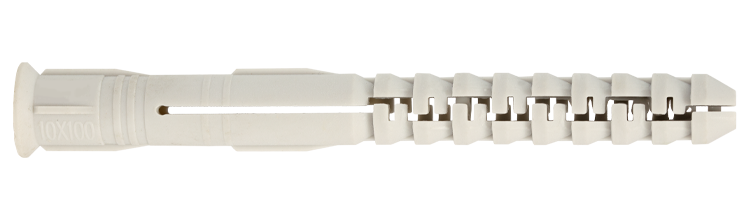

Fasadedybel KPR

Facadeplug uden skrue

Lang ekspansionszone og variabel indbygningsdybde til gennemføringsmontage i beton, tegl, perforeret tegl, letbeton og Leca.

Facadestik med krave til montering i beton, mursten, hulmursten, letbeton, letklinker og natursten. Brug rec. skrue til 8mm prop 6mm skrue og til 10mm prop 7-8mm skrue.

Materiale: Polyamid

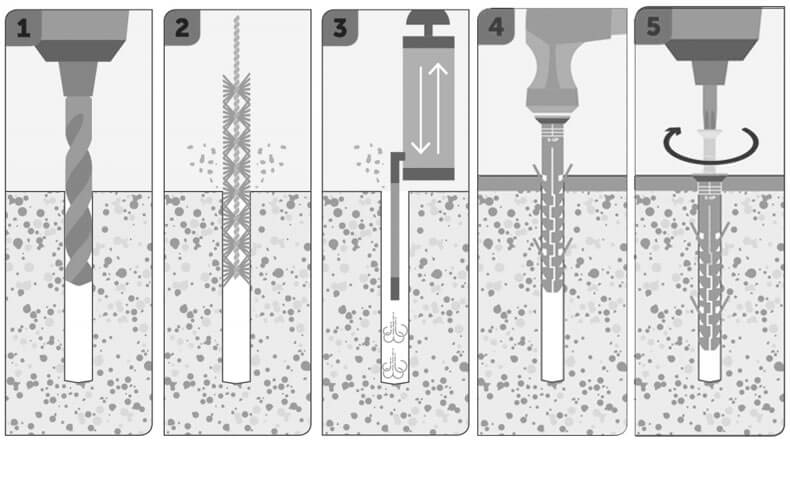

Monteringsvejledning

Dokument

Produktblad

Fasadedybel KPR.pdf

	Art. Nr.	Dimension	Bor Ø, mm	Diameter, mm	Længde, L, mm	Skrue Ø, mm	Antal
▼	920740	8x65	8	8	65	6	100

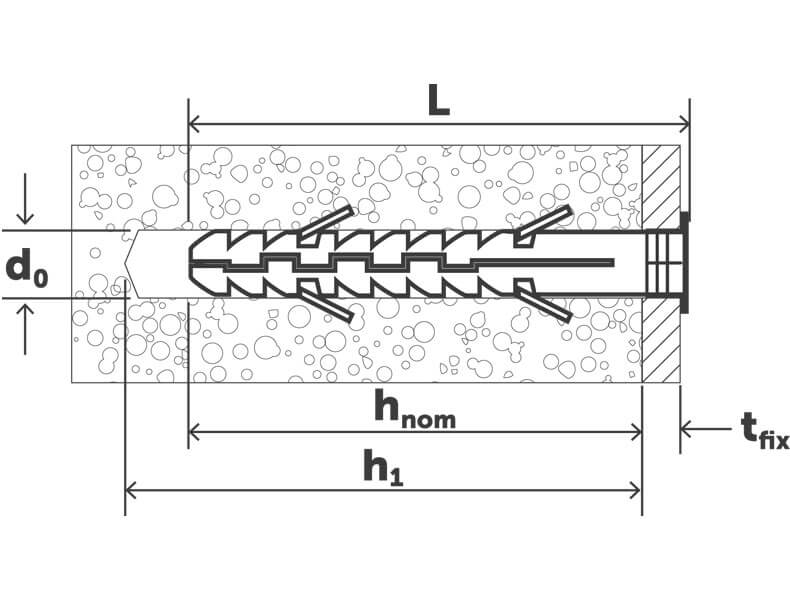

Installasjonsparametere	Art. Nr. 920740 Dimension 8x65 Bor Ø, mm 8 Diameter, mm 8 Længde, L, mm 65 Skrue Ø, mm 6 Min. boredybde, h1, mm 70 Max samling, tfix, mm 5 Min. monteringsdybde, hnom, mm 60 Min. betontykkelse/kantafstand, mm 100/60 Min. letbetontykkelse/kantafstand, mm 100/100 Min. flisetykkelse/kantafstand, mm 120/100 Min. tykkelse af perforeret flise/kantafstand, mm 180/100 Udvindingsværdi Beton, kN 1,95 Udvindingsværdi Letbeton, kN 1,1 Udvindingsværdi Fast mursten, kN 1,66 Udvindingsværdi Perforeret mursten, kN 0,5 Materiale Polyamid Antal 100 Betegnelse Facadeplug KPR 8x65 EAN 7319610063842	Last ned bilde Artikkelark Del via e-post
▼	920741	8x80	8	8	80	6	75
Installasjonsparametere	Art. Nr. 920741 Dimension 8x80 Bor Ø, mm 8 Diameter, mm 8 Længde, L, mm 80 Skrue Ø, mm 6 Min. boredybde, h1, mm 70 Max samling, tfix, mm 20 Min. monteringsdybde, hnom, mm 60 Min. betontykkelse/kantafstand, mm 100/60 Min. letbetontykkelse/kantafstand, mm 100/100 Min. flisetykkelse/kantafstand, mm 120/100 Min. tykkelse af perforeret flise/kantafstand, mm 180/100 Udvindingsværdi Beton, kN 1,95 Udvindingsværdi Letbeton, kN 1,1 Udvindingsværdi Fast mursten, kN 1,66 Udvindingsværdi Perforeret mursten, kN 0,5 Materiale Polyamid Antal 75 Betegnelse Facadeplug KPR 8x80 EAN 7319610063859	Last ned bilde Artikkelark Del via e-post
▼	920742	8x100	8	8	100	6	75
Installasjonsparametere	Art. Nr. 920742 Dimension 8x100 Bor Ø, mm 8 Diameter, mm 8 Længde, L, mm 100 Skrue Ø, mm 6 Min. boredybde, h1, mm 70 Max samling, tfix, mm 40 Min. monteringsdybde, hnom, mm 60 Min. betontykkelse/kantafstand, mm 100/60 Min. letbetontykkelse/kantafstand, mm 100/100 Min. flisetykkelse/kantafstand, mm 120/100 Min. tykkelse af perforeret flise/kantafstand, mm 180/100 Udvindingsværdi Beton, kN 1,95 Udvindingsværdi Letbeton, kN 1,1 Udvindingsværdi Fast mursten, kN 1,66 Udvindingsværdi Perforeret mursten, kN 0,5 Materiale Polyamid Antal 75 Betegnelse Facadeplug KPR 8x100 EAN 7319610063866	Last ned bilde Artikkelark Del via e-post
▼	920743	8x120	8	8	120	6	75
Installasjonsparametere	Art. Nr. 920743 Dimension 8x120 Bor Ø, mm 8 Diameter, mm 8 Længde, L, mm 120 Skrue Ø, mm 6 Min. boredybde, h1, mm 70 Max samling, tfix, mm 60 Min. monteringsdybde, hnom, mm 60 Min. betontykkelse/kantafstand, mm 100/60 Min. letbetontykkelse/kantafstand, mm 100/100 Min. flisetykkelse/kantafstand, mm 120/100 Min. tykkelse af perforeret flise/kantafstand, mm 180/100 Udvindingsværdi Beton, kN 1,95 Udvindingsværdi Letbeton, kN 1,1 Udvindingsværdi Fast mursten, kN 1,66 Udvindingsværdi Perforeret mursten, kN 0,5 Materiale Polyamid Antal 75 Betegnelse Facadeplug KPR 8x120 EAN 7319610063873	Last ned bilde Artikkelark Del via e-post
▼	920744	8x140	8	8	140	6	75
Installasjonsparametere	Art. Nr. 920744 Dimension 8x140 Bor Ø, mm 8 Diameter, mm 8 Længde, L, mm 140 Skrue Ø, mm 6 Min. boredybde, h1, mm 70 Max samling, tfix, mm 80 Min. monteringsdybde, hnom, mm 60 Min. betontykkelse/kantafstand, mm 100/60 Min. letbetontykkelse/kantafstand, mm 100/100 Min. flisetykkelse/kantafstand, mm 120/100 Min. tykkelse af perforeret flise/kantafstand, mm 180/100 Udvindingsværdi Beton, kN 1,95 Udvindingsværdi Letbeton, kN 1,1 Udvindingsværdi Fast mursten, kN 1,66 Udvindingsværdi Perforeret mursten, kN 0,5 Materiale Polyamid Antal 75 Betegnelse Facadeplug KPR 8x140 EAN 7319610063880	Last ned bilde Artikkelark Del via e-post
▼	920745	10x80	10	10	80	7	50
Installasjonsparametere	Art. Nr. 920745 Dimension 10x80 Bor Ø, mm 10 Diameter, mm 10 Længde, L, mm 80 Skrue Ø, mm 7 Min. boredybde, h1, mm 80 Max samling, tfix, mm 10 Min. monteringsdybde, hnom, mm 70 Min. betontykkelse/kantafstand, mm 100/60 Min. letbetontykkelse/kantafstand, mm 100/100 Min. flisetykkelse/kantafstand, mm 120/100 Min. tykkelse af perforeret flise/kantafstand, mm 180/100 Udvindingsværdi Beton, kN 2,2 Udvindingsværdi Letbeton, kN 0,9 Udvindingsværdi Fast mursten, kN 1,9 Udvindingsværdi Perforeret mursten, kN 0,5 Materiale Polyamid Antal 50 Betegnelse Facadeplug KPR 10x80 EAN 7319610063897	Last ned bilde Artikkelark Del via e-post
▼	920746	10x100	10	10	100	7	50
Installasjonsparametere	Art. Nr. 920746 Dimension 10x100 Bor Ø, mm 10 Diameter, mm 10 Længde, L, mm 100 Skrue Ø, mm 7 Min. boredybde, h1, mm 80 Max samling, tfix, mm 30 Min. monteringsdybde, hnom, mm 70 Min. betontykkelse/kantafstand, mm 100/60 Min. letbetontykkelse/kantafstand, mm 100/100 Min. flisetykkelse/kantafstand, mm 120/100 Min. tykkelse af perforeret flise/kantafstand, mm 180/100 Udvindingsværdi Beton, kN 2,2 Udvindingsværdi Letbeton, kN 0,9 Udvindingsværdi Fast mursten, kN 1,9 Udvindingsværdi Perforeret mursten, kN 0,5 Materiale Polyamid Antal 50 Betegnelse Facadeplug KPR 10x100 EAN 7319610063903	Last ned bilde Artikkelark Del via e-post
▼	920747	10x115	10	10	115	7	50
Installasjonsparametere	Art. Nr. 920747 Dimension 10x115 Bor Ø, mm 10 Diameter, mm 10 Længde, L, mm 115 Skrue Ø, mm 7 Min. boredybde, h1, mm 80 Max samling, tfix, mm 45 Min. monteringsdybde, hnom, mm 70 Min. betontykkelse/kantafstand, mm 100/60 Min. letbetontykkelse/kantafstand, mm 100/100 Min. flisetykkelse/kantafstand, mm 120/100 Min. tykkelse af perforeret flise/kantafstand, mm 180/100 Udvindingsværdi Beton, kN 2,2 Udvindingsværdi Letbeton, kN 0,9 Udvindingsværdi Fast mursten, kN 1,9 Udvindingsværdi Perforeret mursten, kN 0,5 Materiale Polyamid Antal 50 Betegnelse Facadeplug KPR 10x115 EAN 7319610063910	Last ned bilde Artikkelark Del via e-post
▼	920748	10x135	10	10	135	7	50
Installasjonsparametere	Art. Nr. 920748 Dimension 10x135 Bor Ø, mm 10 Diameter, mm 10 Længde, L, mm 135 Skrue Ø, mm 7 Min. boredybde, h1, mm 80 Max samling, tfix, mm 65 Min. monteringsdybde, hnom, mm 70 Min. betontykkelse/kantafstand, mm 100/60 Min. letbetontykkelse/kantafstand, mm 100/100 Min. flisetykkelse/kantafstand, mm 120/100 Min. tykkelse af perforeret flise/kantafstand, mm 180/100 Udvindingsværdi Beton, kN 2,2 Udvindingsværdi Letbeton, kN 0,9 Udvindingsværdi Fast mursten, kN 1,9 Udvindingsværdi Perforeret mursten, kN 0,5 Materiale Polyamid Antal 50 Betegnelse Facadeplug KPR 10x135 EAN 7319610063927	Last ned bilde Artikkelark Del via e-post
▼	920749	10x160	10	10	160	7	50
Installasjonsparametere	Art. Nr. 920749 Dimension 10x160 Bor Ø, mm 10 Diameter, mm 10 Længde, L, mm 160 Skrue Ø, mm 7 Min. boredybde, h1, mm 80 Max samling, tfix, mm 90 Min. monteringsdybde, hnom, mm 70 Min. betontykkelse/kantafstand, mm 100/60 Min. letbetontykkelse/kantafstand, mm 100/100 Min. flisetykkelse/kantafstand, mm 120/100 Min. tykkelse af perforeret flise/kantafstand, mm 180/100 Udvindingsværdi Beton, kN 2,2 Udvindingsværdi Letbeton, kN 0,9 Udvindingsværdi Fast mursten, kN 1,9 Udvindingsværdi Perforeret mursten, kN 0,5 Materiale Polyamid Antal 50 Betegnelse Facadeplug KPR 10x160 EAN 7319610063934	Last ned bilde Artikkelark Del via e-post
▼	920750	10x180	10	10	180	7	50
Installasjonsparametere	Art. Nr. 920750 Dimension 10x180 Bor Ø, mm 10 Diameter, mm 10 Længde, L, mm 180 Skrue Ø, mm 7 Min. boredybde, h1, mm 80 Max samling, tfix, mm 110 Min. monteringsdybde, hnom, mm 70 Min. betontykkelse/kantafstand, mm 100/60 Min. letbetontykkelse/kantafstand, mm 100/100 Min. flisetykkelse/kantafstand, mm 120/100 Min. tykkelse af perforeret flise/kantafstand, mm 180/100 Udvindingsværdi Beton, kN 2,2 Udvindingsværdi Letbeton, kN 0,9 Udvindingsværdi Fast mursten, kN 1,9 Udvindingsværdi Perforeret mursten, kN 0,5 Materiale Polyamid Antal 50 Betegnelse Facadeplug KPR 10x180 EAN 7319610063941	Last ned bilde Artikkelark Del via e-post
▼	920751	10x200	10	10	200	7	50
Installasjonsparametere	Art. Nr. 920751 Dimension 10x200 Bor Ø, mm 10 Diameter, mm 10 Længde, L, mm 200 Skrue Ø, mm 7 Min. boredybde, h1, mm 80 Max samling, tfix, mm 130 Min. monteringsdybde, hnom, mm 70 Min. betontykkelse/kantafstand, mm 100/60 Min. letbetontykkelse/kantafstand, mm 100/100 Min. flisetykkelse/kantafstand, mm 120/100 Min. tykkelse af perforeret flise/kantafstand, mm 180/100 Udvindingsværdi Beton, kN 2,2 Udvindingsværdi Letbeton, kN 0,9 Udvindingsværdi Fast mursten, kN 1,9 Udvindingsværdi Perforeret mursten, kN 0,5 Materiale Polyamid Antal 50 Betegnelse Facadeplug KPR 10x200 EAN 7319610063958	Last ned bilde Artikkelark Del via e-post
▼	920752	10x220	10	10	220	7	50
Installasjonsparametere	Art. Nr. 920752 Dimension 10x220 Bor Ø, mm 10 Diameter, mm 10 Længde, L, mm 220 Skrue Ø, mm 7 Min. boredybde, h1, mm 80 Max samling, tfix, mm 150 Min. monteringsdybde, hnom, mm 70 Min. betontykkelse/kantafstand, mm 100/60 Min. letbetontykkelse/kantafstand, mm 100/100 Min. flisetykkelse/kantafstand, mm 120/100 Min. tykkelse af perforeret flise/kantafstand, mm 180/100 Udvindingsværdi Beton, kN 2,2 Udvindingsværdi Letbeton, kN 0,9 Udvindingsværdi Fast mursten, kN 1,9 Udvindingsværdi Perforeret mursten, kN 0,5 Materiale Polyamid Antal 50 Betegnelse Facadeplug KPR 10x220 EAN 7319610063965	Last ned bilde Artikkelark Del via e-post
