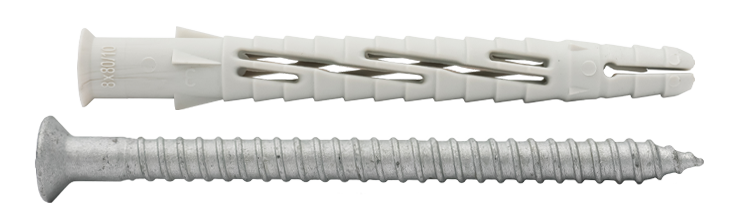

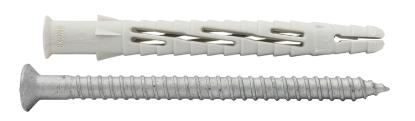

Facadedybel KPS Plus

Undersænket hoved og undersænket dybel

Lang ekspansionszone og variabel indbygningsdybde til gennemføringsmontage i beton, tegl, perforeret tegl, letbeton og Leca.

EJOT Facadesybel KPS med undersænket hoved til indendørs og udendørs brug, korrosivitetsklasse C4. Højkvalitets facadedybel af nylon til beton, mursten, natursten, hulmursten, letbeton og Leca. Den medfølgende skrue giver sammen med dyblen maksimal belastningskapacitet. Vi anbefaler KPS til fastgørelse på metalrammer.

Materiale: Stål/Polyamid

Overfladebehandling: C1000

Miljø: For udendørs brug

Egenskaber: Undersænket hoved og undersænket dybel

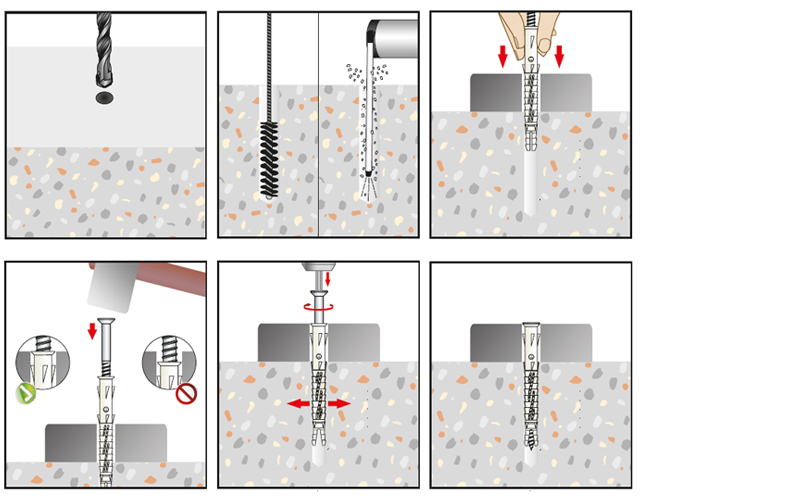

Monteringsvejledning

1) Bor hul i pluggens diameter 2) Før facadepluggen med skrue gennem den monterede detalje ind i underlaget, bank den ned med en hammer, indtil pluggen ligger an mod detaljen 3) Skru skruen ned, indtil detaljen sidder fast 4) Pluggen udvider sig ved indskruning (OBS: i materialer med svag overflade må skruen ikke overspændes)

Dokument

Produktblad

Facadedybel KPS Plus.pdf

	Art. Nr.	Db-nr	Dimension, mm	Diameter, mm	Bit type	Tilspændingsmoment beton, Nm	Antal
▼	9207641	2423190	8x80	8	TX30	7	25

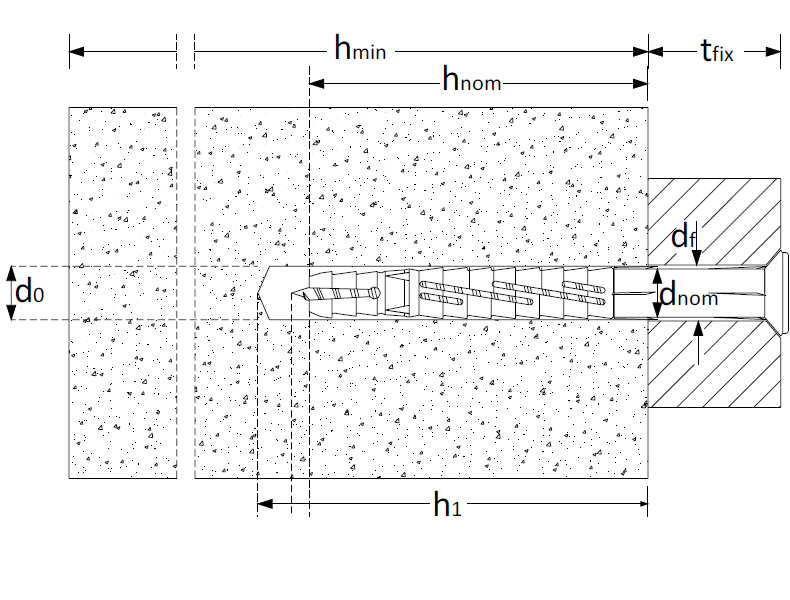

Tekniske data	Art. Nr. 9207641 Db-nr 2423190 Dimension, mm 8x80 Diameter, mm 8 Bit type TX30 Tilspændingsmoment beton, Nm 7 Dimension 8x80 BorØ, mm 8 Maks montering, tfix, mm 10 Min. tykkelse beton/kantafstand, mm 100/60 Tilspændingsmoment letvægtsbeton, Nm 5 Længde, L, mm 80,0 Min. tykkelse letbeton/kantafstand, mm 100/100 Min. boredybde, h1, mm 80 Min. tykkelse tegl/kantafstand, mm 120/100 Min. monteringsdybde, hnom, mm 70 Min. tykkelse hultegl/kantafstand, mm 180/100 Afstandshul Ø, df, mm 9 Træklast beton, kN 2,5 Anb. træklast beton C20/25, kN 1,20 Træklast letbeton, kN 1,1 Anb. træklast tegl , kN 2,00 Træklast tegl, kN 1,7 Anb. Træklast hultegl 0,90 Træklast hultegl, kN 0,7 Tværlast beton C20/25, kN 3,20 Materiale Stål/Polyamid Overfladebehandling C1000 Korrosionsklasse C4 Antal 25 Betegnelse Facadedybel KPS Plus 8x80/10 T30 C4 EAN 7319610090244	Download billede Art.nr. PDF Del via e-mail
▼	9207651	2423191	8x100	8	TX30	8x100	25
Tekniske data	Art. Nr. 9207651 Db-nr 2423191 Dimension, mm 8x100 Diameter, mm 8 Bit type TX30 Dimension 8x100 BorØ, mm 8 Maks montering, tfix, mm 30 Længde, L, mm 100,0 Min. boredybde, h1, mm 80 Min. monteringsdybde, hnom, mm 70 Afstandshul Ø, df, mm 9 Anb. træklast beton C20/25, kN 1,20 Anb. træklast tegl , kN 2,00 Anb. Træklast hultegl 0,90 Tværlast beton C20/25, kN 3,20 Materiale Stål/Polyamid Overfladebehandling C1000 Korrosionsklasse C4 Antal 25 Betegnelse Facadedybel KPS Plus 8x100/30 T30 C4 EAN 7319610090251	Download billede Art.nr. PDF Del via e-mail
▼	9207661	2423192	8x120	8	TX30	7	25
Tekniske data	Art. Nr. 9207661 Db-nr 2423192 Dimension, mm 8x120 Diameter, mm 8 Bit type TX30 Tilspændingsmoment beton, Nm 7 Dimension 8x120 BorØ, mm 8 Min. tykkelse beton/kantafstand, mm 100/60 Maks montering, tfix, mm 50 Længde, L, mm 120,0 Tilspændingsmoment letvægtsbeton, Nm 5 Min. tykkelse letbeton/kantafstand, mm 100/100 Min. boredybde, h1, mm 80 Min. tykkelse tegl/kantafstand, mm 120/100 Min. monteringsdybde, hnom, mm 70 Min. tykkelse hultegl/kantafstand, mm 180/100 Afstandshul Ø, df, mm 9 Træklast beton, kN 2,5 Anb. træklast beton C20/25, kN 1,20 Træklast letbeton, kN 1,1 Anb. træklast tegl , kN 2,00 Træklast tegl, kN 1,7 Anb. Træklast hultegl 0,90 Træklast hultegl, kN 0,7 Tværlast beton C20/25, kN 3,20 Materiale Stål/Polyamid Overfladebehandling C1000 Korrosionsklasse C4 Antal 25 Betegnelse Facadedybel KPS Plus 8x120/50 T30 C4 EAN 7319610090268	Download billede Art.nr. PDF Del via e-mail
▼	9207671	2423193	8x140	8	TX30	7	25
Tekniske data	Art. Nr. 9207671 Db-nr 2423193 Dimension, mm 8x140 Diameter, mm 8 Bit type TX30 Tilspændingsmoment beton, Nm 7 Dimension 8x140 BorØ, mm 8 Min. tykkelse beton/kantafstand, mm 100/60 Maks montering, tfix, mm 70 Længde, L, mm 140,0 Tilspændingsmoment letvægtsbeton, Nm 5 Min. tykkelse letbeton/kantafstand, mm 100/100 Min. boredybde, h1, mm 80 Min. tykkelse tegl/kantafstand, mm 120/100 Min. monteringsdybde, hnom, mm 70 Min. tykkelse hultegl/kantafstand, mm 180/100 Afstandshul Ø, df, mm 9 Træklast beton, kN 2,5 Anb. træklast beton C20/25, kN 1,20 Træklast letbeton, kN 1,1 Anb. træklast tegl , kN 2,00 Træklast tegl, kN 1,7 Anb. Træklast hultegl 0,90 Træklast hultegl, kN 0,7 Tværlast beton C20/25, kN 3,20 Materiale Stål/Polyamid Overfladebehandling C1000 Korrosionsklasse C4 Antal 25 Betegnelse Facadedybel KPS Plus 8x140/70 T30 C4 EAN 7319610090275	Download billede Art.nr. PDF Del via e-mail
