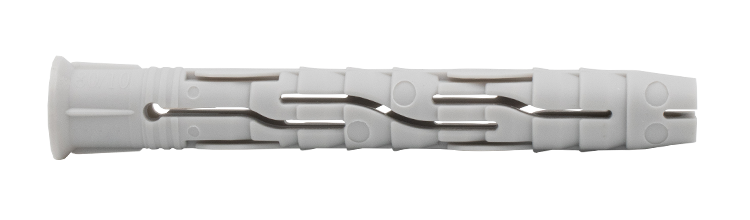

Facadedybel KPR

Facadedybel uden skrue

Lang ekspansionszone og variabel monteringsdybde til gennemføringsmontage i beton, tegl, perforeret tegl, letbeton og Leca.

Facadedybel med krave til montering i beton, mursten, hulmursten, letbeton, letklinker og natursten. Brug rec. skrue til 8 mm dybel 6 mm skrue og til 10 mm dybel 7-8 mm skrue.

Materiale: Polyamid

Monteringsvejledning

1) Bor huller i dyblens diameter 2) Stik dyblen gennem den monterede del ind i underlaget 3) Dyblen udvider sig ved i-skruning.

Dokument

Produktblad

Facadedybel KPR.pdf

	Art. Nr.	Db-nr	Dimension	Bor Ø, mm	Diameter, mm	Længde, L, mm	Antal
▼	920741	2423198	8x80	8	8	80	75
Tekniske data	Art. Nr. 920741 Db-nr 2423198 Dimension 8x80 Bor Ø, mm 8 Diameter, mm 8 Længde, L, mm 80 Skrue Ø, mm 6 Min. boredybde, h1, mm 70 Max samling, tfix, mm 20 Min. sættedybde, hnom, mm 60 Min. betontykkelse/kantafstand, mm 100/60 Min. letbetontykkelse/kantafstand, mm 100/100 Min. flisetykkelse/kantafstand, mm 120/100 Min. tykkelse af perforeret flise/kantafstand, mm 180/100 Udvindingsværdi beton, kN 1,95 Udvindingsværdi letbeton, kN 1,1 Udvindingsværdi fast mursten, kN 1,66 Udvindingsværdi perforeret mursten, kN 0,5 Materiale Polyamid Antal 75 Betegnelse Facadedybel KPR 8x80 EAN 7319610063859	Download billede Art.nr. PDF Del via e-mail
▼	920742	2423200	8x100	8	8	100	75
Tekniske data	Art. Nr. 920742 Db-nr 2423200 Dimension 8x100 Bor Ø, mm 8 Diameter, mm 8 Længde, L, mm 100 Skrue Ø, mm 6 Min. boredybde, h1, mm 70 Max samling, tfix, mm 40 Min. sættedybde, hnom, mm 60 Min. betontykkelse/kantafstand, mm 100/60 Min. letbetontykkelse/kantafstand, mm 100/100 Min. flisetykkelse/kantafstand, mm 120/100 Min. tykkelse af perforeret flise/kantafstand, mm 180/100 Udvindingsværdi beton, kN 1,95 Udvindingsværdi letbeton, kN 1,1 Udvindingsværdi fast mursten, kN 1,66 Udvindingsværdi perforeret mursten, kN 0,5 Materiale Polyamid Antal 75 Betegnelse Facadedybel KPR 8x100 EAN 7319610063866	Download billede Art.nr. PDF Del via e-mail
▼	920743	2423202	8x120	8	8	120	75
Tekniske data	Art. Nr. 920743 Db-nr 2423202 Dimension 8x120 Bor Ø, mm 8 Diameter, mm 8 Længde, L, mm 120 Skrue Ø, mm 6 Min. boredybde, h1, mm 70 Max samling, tfix, mm 60 Min. sættedybde, hnom, mm 60 Min. betontykkelse/kantafstand, mm 100/60 Min. letbetontykkelse/kantafstand, mm 100/100 Min. flisetykkelse/kantafstand, mm 120/100 Min. tykkelse af perforeret flise/kantafstand, mm 180/100 Udvindingsværdi beton, kN 1,95 Udvindingsværdi letbeton, kN 1,1 Udvindingsværdi fast mursten, kN 1,66 Udvindingsværdi perforeret mursten, kN 0,5 Materiale Polyamid Antal 75 Betegnelse Facadedybel KPR 8x120 EAN 7319610063873	Download billede Art.nr. PDF Del via e-mail
▼	920744	2423204	8x140	8	8	140	75
Tekniske data	Art. Nr. 920744 Db-nr 2423204 Dimension 8x140 Bor Ø, mm 8 Diameter, mm 8 Længde, L, mm 140 Skrue Ø, mm 6 Min. boredybde, h1, mm 70 Max samling, tfix, mm 80 Min. sættedybde, hnom, mm 60 Min. betontykkelse/kantafstand, mm 100/60 Min. letbetontykkelse/kantafstand, mm 100/100 Min. flisetykkelse/kantafstand, mm 120/100 Min. tykkelse af perforeret flise/kantafstand, mm 180/100 Udvindingsværdi beton, kN 1,95 Udvindingsværdi letbeton, kN 1,1 Udvindingsværdi fast mursten, kN 1,66 Udvindingsværdi perforeret mursten, kN 0,5 Materiale Polyamid Antal 75 Betegnelse Facadedybel KPR 8x140 EAN 7319610063880	Download billede Art.nr. PDF Del via e-mail
▼	920745	2423197	10x80	10	10	80	50
Tekniske data	Art. Nr. 920745 Db-nr 2423197 Dimension 10x80 Bor Ø, mm 10 Diameter, mm 10 Længde, L, mm 80 Skrue Ø, mm 7 Min. boredybde, h1, mm 80 Max samling, tfix, mm 10 Min. sættedybde, hnom, mm 70 Min. betontykkelse/kantafstand, mm 100/60 Min. letbetontykkelse/kantafstand, mm 100/100 Min. flisetykkelse/kantafstand, mm 120/100 Min. tykkelse af perforeret flise/kantafstand, mm 180/100 Udvindingsværdi beton, kN 2,2 Udvindingsværdi letbeton, kN 0,9 Udvindingsværdi fast mursten, kN 1,9 Udvindingsværdi perforeret mursten, kN 0,5 Materiale Polyamid Antal 50 Betegnelse Facadedybel KPR 10x80 EAN 7319610063897	Download billede Art.nr. PDF Del via e-mail
▼	920746	2423199	10x100	10	10	100	50
Tekniske data	Art. Nr. 920746 Db-nr 2423199 Dimension 10x100 Bor Ø, mm 10 Diameter, mm 10 Længde, L, mm 100 Skrue Ø, mm 7 Min. boredybde, h1, mm 80 Max samling, tfix, mm 30 Min. sættedybde, hnom, mm 70 Min. betontykkelse/kantafstand, mm 100/60 Min. letbetontykkelse/kantafstand, mm 100/100 Min. flisetykkelse/kantafstand, mm 120/100 Min. tykkelse af perforeret flise/kantafstand, mm 180/100 Udvindingsværdi beton, kN 2,2 Udvindingsværdi letbeton, kN 0,9 Udvindingsværdi fast mursten, kN 1,9 Udvindingsværdi perforeret mursten, kN 0,5 Materiale Polyamid Antal 50 Betegnelse Facadedybel KPR 10x100 EAN 7319610063903	Download billede Art.nr. PDF Del via e-mail
▼	920747	2423201	10x115	10	10	115	50
Tekniske data	Art. Nr. 920747 Db-nr 2423201 Dimension 10x115 Bor Ø, mm 10 Diameter, mm 10 Længde, L, mm 115 Skrue Ø, mm 7 Min. boredybde, h1, mm 80 Max samling, tfix, mm 45 Min. sættedybde, hnom, mm 70 Min. betontykkelse/kantafstand, mm 100/60 Min. letbetontykkelse/kantafstand, mm 100/100 Min. flisetykkelse/kantafstand, mm 120/100 Min. tykkelse af perforeret flise/kantafstand, mm 180/100 Udvindingsværdi beton, kN 2,2 Udvindingsværdi letbeton, kN 0,9 Udvindingsværdi fast mursten, kN 1,9 Udvindingsværdi perforeret mursten, kN 0,5 Materiale Polyamid Antal 50 Betegnelse Facadedybel KPR 10x115 EAN 7319610063910	Download billede Art.nr. PDF Del via e-mail
▼	920748	2423203	10x135	10	10	135	50
Tekniske data	Art. Nr. 920748 Db-nr 2423203 Dimension 10x135 Bor Ø, mm 10 Diameter, mm 10 Længde, L, mm 135 Skrue Ø, mm 7 Min. boredybde, h1, mm 80 Max samling, tfix, mm 65 Min. sættedybde, hnom, mm 70 Min. betontykkelse/kantafstand, mm 100/60 Min. letbetontykkelse/kantafstand, mm 100/100 Min. flisetykkelse/kantafstand, mm 120/100 Min. tykkelse af perforeret flise/kantafstand, mm 180/100 Udvindingsværdi beton, kN 2,2 Udvindingsværdi letbeton, kN 0,9 Udvindingsværdi fast mursten, kN 1,9 Udvindingsværdi perforeret mursten, kN 0,5 Materiale Polyamid Antal 50 Betegnelse Facadedybel KPR 10x135 EAN 7319610063927	Download billede Art.nr. PDF Del via e-mail
▼	920749	2423205	10x160	10	10	160	50
Tekniske data	Art. Nr. 920749 Db-nr 2423205 Dimension 10x160 Bor Ø, mm 10 Diameter, mm 10 Længde, L, mm 160 Skrue Ø, mm 7 Min. boredybde, h1, mm 80 Max samling, tfix, mm 90 Min. sættedybde, hnom, mm 70 Min. betontykkelse/kantafstand, mm 100/60 Min. letbetontykkelse/kantafstand, mm 100/100 Min. flisetykkelse/kantafstand, mm 120/100 Min. tykkelse af perforeret flise/kantafstand, mm 180/100 Udvindingsværdi beton, kN 2,2 Udvindingsværdi letbeton, kN 0,9 Udvindingsværdi fast mursten, kN 1,9 Udvindingsværdi perforeret mursten, kN 0,5 Materiale Polyamid Antal 50 Betegnelse Facadedybel KPR 10x160 EAN 7319610063934	Download billede Art.nr. PDF Del via e-mail
▼	920750	2423194	10x180	10	10	180	50
Tekniske data	Art. Nr. 920750 Db-nr 2423194 Dimension 10x180 Bor Ø, mm 10 Diameter, mm 10 Længde, L, mm 180 Skrue Ø, mm 7 Min. boredybde, h1, mm 80 Max samling, tfix, mm 110 Min. sættedybde, hnom, mm 70 Min. betontykkelse/kantafstand, mm 100/60 Min. letbetontykkelse/kantafstand, mm 100/100 Min. flisetykkelse/kantafstand, mm 120/100 Min. tykkelse af perforeret flise/kantafstand, mm 180/100 Udvindingsværdi beton, kN 2,2 Udvindingsværdi letbeton, kN 0,9 Udvindingsværdi fast mursten, kN 1,9 Udvindingsværdi perforeret mursten, kN 0,5 Materiale Polyamid Antal 50 Betegnelse Facadedybel KPR 10x180 EAN 7319610063941	Download billede Art.nr. PDF Del via e-mail
▼	920751	2423195	10x200	10	10	200	50
Tekniske data	Art. Nr. 920751 Db-nr 2423195 Dimension 10x200 Bor Ø, mm 10 Diameter, mm 10 Længde, L, mm 200 Skrue Ø, mm 7 Min. boredybde, h1, mm 80 Max samling, tfix, mm 130 Min. sættedybde, hnom, mm 70 Min. betontykkelse/kantafstand, mm 100/60 Min. letbetontykkelse/kantafstand, mm 100/100 Min. flisetykkelse/kantafstand, mm 120/100 Min. tykkelse af perforeret flise/kantafstand, mm 180/100 Udvindingsværdi beton, kN 2,2 Udvindingsværdi letbeton, kN 0,9 Udvindingsværdi fast mursten, kN 1,9 Udvindingsværdi perforeret mursten, kN 0,5 Materiale Polyamid Antal 50 Betegnelse Facadedybel KPR 10x200 EAN 7319610063958	Download billede Art.nr. PDF Del via e-mail
▼	920752	2423196	10x220	10	10	220	50
Tekniske data	Art. Nr. 920752 Db-nr 2423196 Dimension 10x220 Bor Ø, mm 10 Diameter, mm 10 Længde, L, mm 220 Skrue Ø, mm 7 Min. boredybde, h1, mm 80 Max samling, tfix, mm 150 Min. sættedybde, hnom, mm 70 Min. betontykkelse/kantafstand, mm 100/60 Min. letbetontykkelse/kantafstand, mm 100/100 Min. flisetykkelse/kantafstand, mm 120/100 Min. tykkelse af perforeret flise/kantafstand, mm 180/100 Udvindingsværdi beton, kN 2,2 Udvindingsværdi letbeton, kN 0,9 Udvindingsværdi fast mursten, kN 1,9 Udvindingsværdi perforeret mursten, kN 0,5 Materiale Polyamid Antal 50 Betegnelse Facadedybel KPR 10x220 EAN 7319610063965	Download billede Art.nr. PDF Del via e-mail
