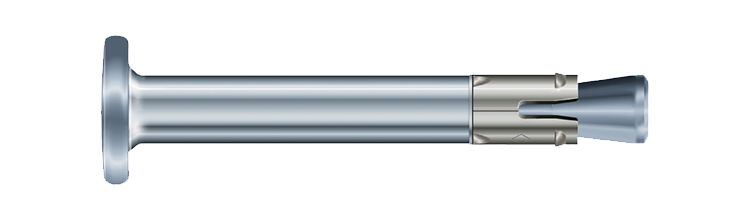

Ekspansionssøm ENA

Ekspanderer ved slag

Til nedhængte loftkonstruktioner, rørophæng, elinstallationer, isolering, armaturer, brandpaneler, lyddæmpende plader, metalprofiler, patentbånd etc. Ekspansionssøm ENA kombinerer fordelen ved udvidelsens styrke og den enkle montering.

Kombinerer fordelen ved styrken af ekspansion og enkelheden ved et søm. Sømmet udvider sig ved slag. Godkendt system til en ikke-bærende anvendelse i revnet og ikke-revnet beton. Opfylder kravene til installation af sprinklere i overensstemmelse med VdS. Kan monteres med minimal kantafstand og indbyrdes afstand.

Materiale: Stål

Overfladebehandling: Elforzinket

Miljø: For indendørs brug

Monteringsvejledning

1) Bor med det angivne bor 2) Slå i med hammer

Dokument

Produktblad

Ekspansionssøm ENA.pdf

	Art. Nr.	Db-nr	Dimension, mm	Hoved Ø, mm, dk, mm	Dimension	BorØ, mm	Antal
▼	921701	2422975	6x39	13	6x39	6	100
Tekniske data	Art. Nr. 921701 Db-nr 2422975 Dimension, mm 6x39 Hoved Ø, mm, dk, mm 13 Dimension 6x39 BorØ, mm 6 Længde, L, mm 39,0 Hoved Ø 13,0 Min. boredybde, h1, mm 40 Maks montering, tfix, mm 0 Min. materialetykkelse, hmin, mm 80 Min. monteringsdybde, hnom, mm 39 Effektiv monteringsdybde, hef, mm 30 Materiale Stål Min. bordybde RED., h1, mm 35 Overfladebehandling Elforzinket Maks montering RED., tfix, mm 5 Korrosionsklasse C1 Min. monteringsdybde RED. , hnom, mm 34 Effektiv monteringsdybde RED., hef, mm 25 Min. materiale tykkelse 80 Min. kantafstand, Cmin, mm 50 Antal 100 Betegnelse Ekspansionsbolt ENA 6-0-5/39 FZB EAN 7319610069417	Download billede Art.nr. PDF Del via e-mail
▼	921702	2422974	6x44	13	6x44	6	100
Tekniske data	Art. Nr. 921702 Db-nr 2422974 Dimension, mm 6x44 Hoved Ø, mm, dk, mm 13 Dimension 6x44 BorØ, mm 6 Længde, L, mm 44,0 Hoved Ø 13,0 Min. boredybde, h1, mm 40 Maks montering, tfix, mm 5 Min. materialetykkelse, hmin, mm 80 Min. monteringsdybde, hnom, mm 39 Effektiv monteringsdybde, hef, mm 30 Materiale Stål Min. bordybde RED., h1, mm 35 Overfladebehandling Elforzinket Maks montering RED., tfix, mm 10 Korrosionsklasse C1 Min. monteringsdybde RED. , hnom, mm 34 Effektiv monteringsdybde RED., hef, mm 25 Min. materiale tykkelse 80 Min. kantafstand, Cmin, mm 50 Antal 100 Betegnelse Ekspansionsbolt ENA 6-5-10/44 FZB EAN 7319610069424	Download billede Art.nr. PDF Del via e-mail
▼	921703	2422970	6x49	13	6x49	6	100
Tekniske data	Art. Nr. 921703 Db-nr 2422970 Dimension, mm 6x49 Hoved Ø, mm, dk, mm 13 Dimension 6x49 BorØ, mm 6 Længde, L, mm 49,0 Hoved Ø 13,0 Min. boredybde, h1, mm 40 Maks montering, tfix, mm 10 Min. materialetykkelse, hmin, mm 80 Min. monteringsdybde, hnom, mm 39 Effektiv monteringsdybde, hef, mm 30 Materiale Stål Min. bordybde RED., h1, mm 35 Overfladebehandling Elforzinket Maks montering RED., tfix, mm 15 Korrosionsklasse C1 Min. monteringsdybde RED. , hnom, mm 34 Effektiv monteringsdybde RED., hef, mm 25 Min. materiale tykkelse 80 Min. kantafstand, Cmin, mm 50 Antal 100 Betegnelse Ekspansionsbolt ENA 6-10-15/49 FZB EAN 7319610069431	Download billede Art.nr. PDF Del via e-mail
▼	921704	2422971	6x54	13	6x54	6	100
Tekniske data	Art. Nr. 921704 Db-nr 2422971 Dimension, mm 6x54 Hoved Ø, mm, dk, mm 13 Dimension 6x54 BorØ, mm 6 Længde, L, mm 54,0 Hoved Ø 13,0 Min. boredybde, h1, mm 40 Maks montering, tfix, mm 15 Min. materialetykkelse, hmin, mm 80 Min. monteringsdybde, hnom, mm 39 Effektiv monteringsdybde, hef, mm 30 Materiale Stål Min. bordybde RED., h1, mm 35 Overfladebehandling Elforzinket Maks montering RED., tfix, mm 20 Korrosionsklasse C1 Min. monteringsdybde RED. , hnom, mm 34 Effektiv monteringsdybde RED., hef, mm 25 Min. materiale tykkelse 80 Min. kantafstand, Cmin, mm 50 Antal 100 Betegnelse Ekspansionsbolt ENA 6-15-20/54 FZB EAN 7319610069448	Download billede Art.nr. PDF Del via e-mail
▼	921705	2422972	6x69	13	6x69	6	100
Tekniske data	Art. Nr. 921705 Db-nr 2422972 Dimension, mm 6x69 Hoved Ø, mm, dk, mm 13 Dimension 6x69 BorØ, mm 6 Længde, L, mm 69,0 Hoved Ø 13,0 Min. boredybde, h1, mm 40 Maks montering, tfix, mm 30 Min. materialetykkelse, hmin, mm 80 Min. monteringsdybde, hnom, mm 39 Effektiv monteringsdybde, hef, mm 30 Materiale Stål Min. bordybde RED., h1, mm 35 Overfladebehandling Elforzinket Maks montering RED., tfix, mm 35 Korrosionsklasse C1 Min. monteringsdybde RED. , hnom, mm 34 Effektiv monteringsdybde RED., hef, mm 25 Min. materiale tykkelse 80 Min. kantafstand, Cmin, mm 50 Antal 100 Betegnelse Ekspansionsbolt ENA 6-30-35/69 FZB EAN 7319610069455	Download billede Art.nr. PDF Del via e-mail
▼	921706	2422973	6x89	13	6x89	6	100
Tekniske data	Art. Nr. 921706 Db-nr 2422973 Dimension, mm 6x89 Hoved Ø, mm, dk, mm 13 Dimension 6x89 BorØ, mm 6 Længde, L, mm 89,0 Hoved Ø 13,0 Min. boredybde, h1, mm 40 Maks montering, tfix, mm 50 Min. materialetykkelse, hmin, mm 80 Min. monteringsdybde, hnom, mm 39 Effektiv monteringsdybde, hef, mm 30 Materiale Stål Min. bordybde RED., h1, mm 35 Overfladebehandling Elforzinket Maks montering RED., tfix, mm 55 Korrosionsklasse C1 Min. monteringsdybde RED. , hnom, mm 34 Effektiv monteringsdybde RED., hef, mm 25 Min. materiale tykkelse 80 Min. kantafstand, Cmin, mm 50 Antal 100 Betegnelse Ekspansionsbolt ENA 6-50-55/89 FZB EAN 7319610069462	Download billede Art.nr. PDF Del via e-mail
