Blindnittemøtrik A2 HEX selvskærende, lukket

Blindnittemøtrik i rustfri stål A2

Blind nittemøtrik i LUKKET design giver mulighed for at få en helt tæt samling.

En lukket blindnittemøtrik er vandtæt og er derfor velegnet i miljøer, hvor indtrængning af fugt eller vand skal undgås, fx i el-industrien.

Materiale: Rustfrit stål A2
Miljø: For udendørs brug
Egenskaber: HEX selvskærende, lukket
Korrosionsklasse
Blindnittemøtrik lukket

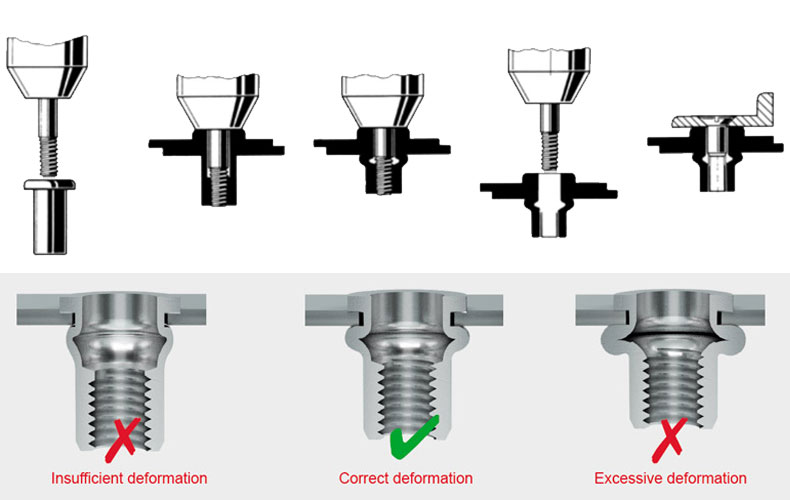

Monteringsvejledning

1) Skru blindnitmutteren på træktappen, så tappen flugter med blindnitmutteren. Ved lukket blindnitmutter skrues mutteren på, indtil det stopper. 2) Juster mundstykket, så det ligger mod blindnitmutteren. 3) Før blindnitmutteren ind i det stansede eller borede hul. 4) Monteringsværktøjet trækker træktappen, og blindnitmutteren deformeres på bagsiden af materialet. 5) Skru træktappen ud. 6) Kontroller, at den korrekte deformering er opnået. Ej for lidt / ej for meget – juster indtil korrekt. 7) Kontroller, at blindnitmutteren sidder fast. 8) Monter delen.

Monteringsvejledning

Dokument

Produktblad

Blindnittemøtrik A2 HEX selvskærende, lukket.pdf
Art. Nr. GevindØ, mm Klemmelængde, mm HulØ Grooved Hoved Ø Antal
460335 M5 0,5-3,0 7,1 - 8 500
Tekniske data
Art. Nr.
460335
GevindØ, mm
M5
Klemmelængde, mm
0,5-3,0
HulØ
7,1
Grooved
-
Hoved Ø
8
Type
SS5CLHR
Materiale
Rustfrit stål A2
Korrosionsklasse
C4
Db-nr
2493730
Antal
500
Betegnelse
Blindnittemøtrik M5 SS FS Hex lukket
EAN
7319614603358

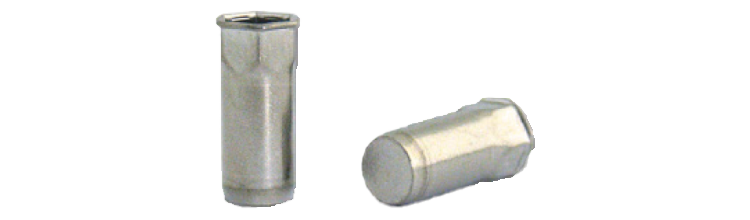

Billede af Blindnittemøtrik  M5 SS FS Hex lukket
