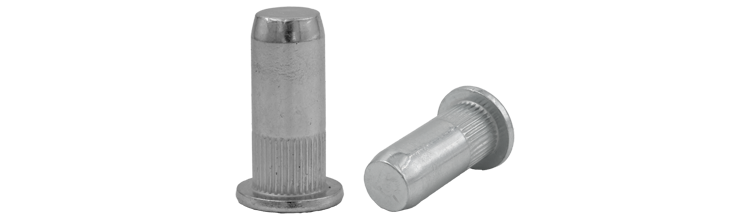

Blindnittemøtrik ST fladt hoved, lukket

Blindnittemøtrik i stål

Blind nittemøtrik i LUKKET design giver mulighed for at få en helt tæt samling.

Giver hurtig og nem montering og et stærkt møtrikgevind i tynde materialer. Møtrikken monteres blindt fra den ene side med hånd- eller elværktøj, hvilket gør den ideel til brug i lukkede profiler, f.eks. rør.

Materiale: Stål
Overfladebehandling: Elforzinket
Miljø: For indendørs brug
Egenskaber: Fladt hoved, lukket
Korrosionsklasse
Blindnittemøtrik lukket

Monteringsvejledning

1) Skru blindnitmutteren på træktappen, så tappen flugter med blindnitmutteren. Ved lukket blindnitmutter skrues mutteren på, indtil det stopper. 2) Juster mundstykket, så det ligger mod blindnitmutteren. 3) Før blindnitmutteren ind i det stansede eller borede hul. 4) Monteringsværktøjet trækker træktappen, og blindnitmutteren deformeres på bagsiden af materialet. 5) Skru træktappen ud. 6) Kontroller, at den korrekte deformering er opnået. Ej for lidt / ej for meget – juster indtil korrekt. 7) Kontroller, at blindnitmutteren sidder fast. 8) Monter delen.

Monteringsvejledning

Dokument

Produktblad

Blindnittemøtrik ST fladt hoved, lukket.pdf
Art. Nr. Db-nr GevindØ, mm Hoved Ø, mm, dk, mm Klemmelængde, mm Hul Ø, mm Antal
460300 2491278 M5 10 0,5-2,5 7,1 250
Tekniske data
Art. Nr.
460300
Db-nr
2491278
GevindØ, mm
M5
Hoved Ø, mm, dk, mm
10
Klemmelængde, mm
0,5-2,5
Hul Ø, mm
7,1
Type
S5CL
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosionsklasse
C1
Antal
250
Betegnelse
Blindnitmutter M5 ST sluten
EAN
7319614603006
Billede af Blindnitmutter M5 ST sluten
Download billede
Art.nr. PDF
460302 2491279 M6 13 0,5-3,0 9,1 250
Tekniske data
Art. Nr.
460302
Db-nr
2491279
GevindØ, mm
M6
Hoved Ø, mm, dk, mm
13
Klemmelængde, mm
0,5-3,0
Hul Ø, mm
9,1
Type
S6CL
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosionsklasse
C1
Antal
250
Betegnelse
Blindnitmutter M6 ST sluten
EAN
7319614603020
Billede af Blindnitmutter M6 ST sluten
Download billede
Art.nr. PDF
460304 2491281 M8 16 1,0-4,0 11,1 150
Tekniske data
Art. Nr.
460304
Db-nr
2491281
GevindØ, mm
M8
Hoved Ø, mm, dk, mm
16
Klemmelængde, mm
1,0-4,0
Hul Ø, mm
11,1
Type
S8CL
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosionsklasse
C1
Antal
150
Betegnelse
Blindnitmutter M8 ST sluten
EAN
7319614603044
Billede af Blindnitmutter M8 ST sluten
Download billede
Art.nr. PDF
460306 2491283 M10 19 1,0-4,0 13,1 250
Tekniske data
Art. Nr.
460306
Db-nr
2491283
GevindØ, mm
M10
Hoved Ø, mm, dk, mm
19
Klemmelængde, mm
1,0-4,0
Hul Ø, mm
13,1
Type
S10CL
Materiale
Stål
Overfladebehandling
Elforzinket
Korrosionsklasse
C1
Antal
250
Betegnelse
Blindnitmutter M10 ST sluten
EAN
7319614603068
Billede af Blindnitmutter M10 ST sluten
