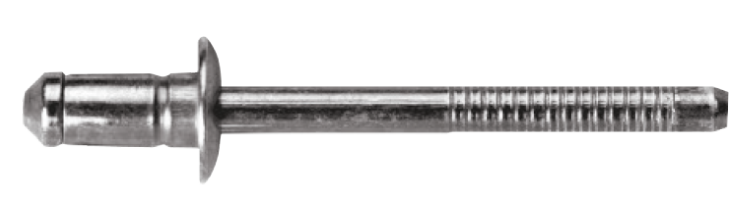

Blindnitte ST/ST AVIBULB®

Panhoved og splint af stål

AVIBULB® er en koldformet blindnitte udelukkende lavet af stål, som giver en meget høj styrke.

AVIBULB® har ekstra stor ekspansionskapacitet og låser skinnen. Det giver en tæt nittet samling, mulighed for større hultolerancer og lettere montering af detaljer.

Materiale: Stål/Stål

Overfladebehandling: Elforzinket

Miljø: For indendørs brug

Monteringsvejledning

Placer nitten i værktøjet, og sæt den derefter ind i det forborede hul. Nittehovedet udvider sig og trækker nittekroppen sammen. Nitten er fuldført, når trækstangen knækker med en forudbestemt kraft.

Dokument

Produktblad

Blindnitte ST/ST AVIBULB®.pdf

	Art. Nr.	Db-nr	Hoved Ø, mm, dk, mm	Type	Diameter, mm	Materiale	Antal
▼	113031	2491212	6,3	BN01-0408	3,2	Stål/Stål	500
Tekniske data	Art. Nr. 113031 Db-nr 2491212 Hoved Ø, mm, dk, mm 6,3 Type BN01-0408 Diameter, mm 3,2 Materiale Stål/Stål Længde, L, mm 9,1 Overfladebehandling Elforzinket Klemmelængde, mm 1,0-3,0 Korrosionsklasse C1 Hoved Ø 6,3 BorØ, mm 3,3-3,4 Forskydningslast, Kn, kN 1,20 Udtrækskraft bore hul, kN, kN 1,30 Antal 500 Betegnelse Avibulb BN01-0408 STST EAN 7319611130314	Download billede Art.nr. PDF Del via e-mail
▼	113041	2491209	6,3	BN01-0411	3,2	Stål/Stål	500
Tekniske data	Art. Nr. 113041 Db-nr 2491209 Hoved Ø, mm, dk, mm 6,3 Type BN01-0411 Diameter, mm 3,2 Materiale Stål/Stål Længde, L, mm 11,7 Overfladebehandling Elforzinket Klemmelængde, mm 3,0-5,0 Korrosionsklasse C1 Hoved Ø 6,3 BorØ, mm 3,3-3,4 Forskydningslast, Kn, kN 1,70 Udtrækskraft bore hul, kN, kN 1,30 Antal 500 Betegnelse Avibulb BN01-0411 STST EAN 7319611130413	Download billede Art.nr. PDF Del via e-mail
▼	113051	2445353	6,3	BN01-0414	3,2	Stål/Stål	500
Tekniske data	Art. Nr. 113051 Db-nr 2445353 Hoved Ø, mm, dk, mm 6,3 Type BN01-0414 Diameter, mm 3,2 Materiale Stål/Stål Længde, L, mm 14,0 Overfladebehandling Elforzinket Klemmelængde, mm 5,0-7,0 Korrosionsklasse C1 Hoved Ø 6,3 BorØ, mm 3,3-3,4 Forskydningslast, Kn, kN 2,50 Udtrækskraft bore hul, kN, kN 1,30 Antal 500 Betegnelse Avibulb BN01-0414 STST EAN 7319611130512	Download billede Art.nr. PDF Del via e-mail
▼	113061	2445354	7,7	BN01-0509	4,0	Stål/Stål	500
Tekniske data	Art. Nr. 113061 Db-nr 2445354 Hoved Ø, mm, dk, mm 7,7 Type BN01-0509 Diameter, mm 4,0 Materiale Stål/Stål Længde, L, mm 10,4 Overfladebehandling Elforzinket Klemmelængde, mm 1,0-3,0 Korrosionsklasse C1 Hoved Ø 7,7 BorØ, mm 4,1-4,3 Forskydningslast, Kn, kN 2,40 Udtrækskraft bore hul, kN, kN 2,80 Antal 500 Betegnelse Avibulb BN01-0509 STST EAN 7319611130611	Download billede Art.nr. PDF Del via e-mail
▼	113071	2445355	7,7	BN01-0512	4,0	Stål/Stål	500
Tekniske data	Art. Nr. 113071 Db-nr 2445355 Hoved Ø, mm, dk, mm 7,7 Type BN01-0512 Diameter, mm 4,0 Materiale Stål/Stål Længde, L, mm 12,9 Overfladebehandling Elforzinket Klemmelængde, mm 3,0-5,0 Korrosionsklasse C1 Hoved Ø 7,7 BorØ, mm 4,1-4,3 Forskydningslast, Kn, kN 3,50 Udtrækskraft bore hul, kN, kN 2,80 Antal 500 Betegnelse Avibulb BN01-0512 STST EAN 7319611130710	Download billede Art.nr. PDF Del via e-mail
▼	113081	2445356	7,7	BN01-0516	4,0	Stål/Stål	500
Tekniske data	Art. Nr. 113081 Db-nr 2445356 Hoved Ø, mm, dk, mm 7,7 Type BN01-0516 Diameter, mm 4,0 Materiale Stål/Stål Længde, L, mm 15,7 Overfladebehandling Elforzinket Klemmelængde, mm 5,0-7,0 Korrosionsklasse C1 Hoved Ø 7,7 BorØ, mm 4,1-4,3 Forskydningslast, Kn, kN 4,10 Udtrækskraft bore hul, kN, kN 2,80 Antal 500 Betegnelse Avibulb BN01-0516 STST EAN 7319611130819	Download billede Art.nr. PDF Del via e-mail
▼	113091	2445357	9,3	BN01-0611	4,8	Stål/Stål	500
Tekniske data	Art. Nr. 113091 Db-nr 2445357 Hoved Ø, mm, dk, mm 9,3 Type BN01-0611 Diameter, mm 4,8 Materiale Stål/Stål Længde, L, mm 12,1 Overfladebehandling Elforzinket Klemmelængde, mm 1,5-3,5 Korrosionsklasse C1 Hoved Ø 9,3 BorØ, mm 4,9-5,1 Forskydningslast, Kn, kN 3,60 Udtrækskraft bore hul, kN, kN 3,80 Antal 500 Betegnelse Avibulb BN01-0611 STST EAN 7319611130918	Download billede Art.nr. PDF Del via e-mail
▼	113101	2445358	9,3	BN01-0614	4,8	Stål/Stål	250
Tekniske data	Art. Nr. 113101 Db-nr 2445358 Hoved Ø, mm, dk, mm 9,3 Type BN01-0614 Diameter, mm 4,8 Materiale Stål/Stål Længde, L, mm 14,7 Overfladebehandling Elforzinket Klemmelængde, mm 3,5-6,0 Korrosionsklasse C1 Hoved Ø 9,3 BorØ, mm 4,9-5,1 Forskydningslast, Kn, kN 4,20 Udtrækskraft bore hul, kN, kN 3,80 Antal 250 Betegnelse Avibulb BN01-0614 STST EAN 7319611131014	Download billede Art.nr. PDF Del via e-mail
▼	113111	2445359	9,3	BN01-0618	4,8	Stål/Stål	250
Tekniske data	Art. Nr. 113111 Db-nr 2445359 Hoved Ø, mm, dk, mm 9,3 Type BN01-0618 Diameter, mm 4,8 Materiale Stål/Stål Længde, L, mm 17,6 Overfladebehandling Elforzinket Klemmelængde, mm 6,0-8,5 Korrosionsklasse C1 Hoved Ø 9,3 BorØ, mm 4,9-5,1 Forskydningslast, Kn, kN 5,60 Udtrækskraft bore hul, kN, kN 3,80 Antal 250 Betegnelse Avibulb BN01-0618 STST EAN 7319611131113	Download billede Art.nr. PDF Del via e-mail
▼	113211	2445360	12	BN01-6010	6,0	Stål/Stål	250
Tekniske data	Art. Nr. 113211 Db-nr 2445360 Hoved Ø, mm, dk, mm 12 Type BN01-6010 Diameter, mm 6,0 Materiale Stål/Stål Længde, L, mm 14,0 Overfladebehandling Elforzinket Klemmelængde, mm 1,5-4,0 Korrosionsklasse C1 Hoved Ø 12,0 BorØ, mm 6,1-6,3 Forskydningslast, Kn, kN 4,20 Udtrækskraft bore hul, kN, kN 5,40 Antal 250 Betegnelse Avibulb BN01-6010 STST EAN 7319611132110	Download billede Art.nr. PDF Del via e-mail
▼	113221	2445361	12	BN01-6013	6,0	Stål/Stål	250
Tekniske data	Art. Nr. 113221 Db-nr 2445361 Hoved Ø, mm, dk, mm 12 Type BN01-6013 Diameter, mm 6,0 Materiale Stål/Stål Længde, L, mm 17,0 Overfladebehandling Elforzinket Klemmelængde, mm 3,0-6,0 Korrosionsklasse C1 Hoved Ø 12,0 BorØ, mm 6,1-6,3 Forskydningslast, Kn, kN 5,40 Udtrækskraft bore hul, kN, kN 5,40 Antal 250 Betegnelse Avibulb BN01-6013 STST EAN 7319611132219	Download billede Art.nr. PDF Del via e-mail
▼	113231	2445362	12	BN01-6016	6,0	Stål/Stål	250
Tekniske data	Art. Nr. 113231 Db-nr 2445362 Hoved Ø, mm, dk, mm 12 Type BN01-6016 Diameter, mm 6,0 Materiale Stål/Stål Længde, L, mm 20,0 Overfladebehandling Elforzinket Klemmelængde, mm 6,0-9,0 Korrosionsklasse C1 Hoved Ø 12,0 BorØ, mm 6,1-6,3 Forskydningslast, Kn, kN 8,50 Udtrækskraft bore hul, kN, kN 5,40 Antal 250 Betegnelse Avibulb BN01-6016 STST EAN 7319611132318	Download billede Art.nr. PDF Del via e-mail
▼	113241	2445363	12	BN01-6019	6,0	Stål/Stål	250
Tekniske data	Art. Nr. 113241 Db-nr 2445363 Hoved Ø, mm, dk, mm 12 Type BN01-6019 Diameter, mm 6,0 Materiale Stål/Stål Længde, L, mm 23,0 Overfladebehandling Elforzinket Klemmelængde, mm 9,0-12,0 Korrosionsklasse C1 Hoved Ø 12,0 BorØ, mm 6,1-6,3 Forskydningslast, Kn, kN 8,50 Udtrækskraft bore hul, kN, kN 5,40 Antal 250 Betegnelse Avibulb BN01-6019 STST EAN 7319611132417	Download billede Art.nr. PDF Del via e-mail
▼	113116	2445364	13,4	BN01-0816	6,4	Stål/Stål	250
Tekniske data	Art. Nr. 113116 Db-nr 2445364 Hoved Ø, mm, dk, mm 13,4 Type BN01-0816 Diameter, mm 6,4 Materiale Stål/Stål Længde, L, mm 17,3 Overfladebehandling Elforzinket Klemmelængde, mm 1,5-5,5 Korrosionsklasse C1 Hoved Ø 13,4 BorØ, mm 6,6-7,0 Forskydningslast, Kn, kN 11,10 Udtrækskraft bore hul, kN, kN 6,80 Antal 250 Betegnelse Avibulb BN01-0816 STST EAN 7319611131168	Download billede Art.nr. PDF Del via e-mail
